Transceiver multimodale NVIDIA MMA4Z00-NS400 400G OSFP SR4 a 4 canali 100G-PAM4
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | NUOVO E ORIGINALE | Disponibilità: | Azione |
|---|---|---|---|
| Tecnologia: | Infiniband ed Ethernet | Velocità massima: | 800 GB/s |
| Lunghezza: | 50M | Intervallo di temperatura: | Da 0°C a +70°C |
| Nome: | ricetrasmettitore ottico EMLLANOX MMA4Z00-NS400 400GB/S OSFP a porto singolo 400GB/S MULTIMODE SR4 5 | Parole chiave: | Ricetrasmettitore ottico Mellanox |
| Evidenziare: | Trasmettitore NVIDIA 400G OSFP SR4,transceiver ottico multimodale a 4 canali,transceiver OSFP 100G-PAM4 |
||
Descrizione di prodotto

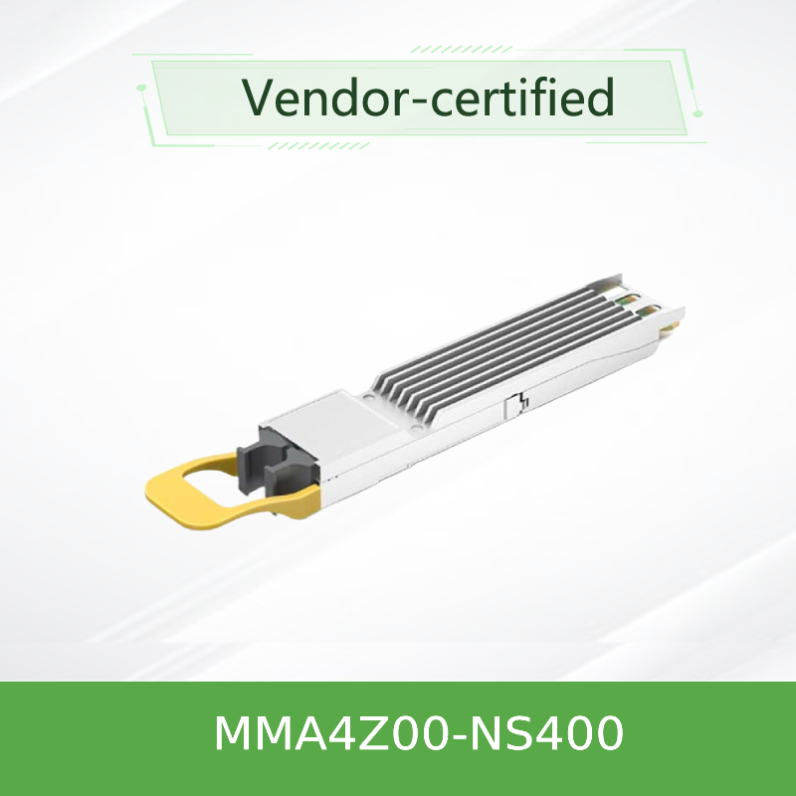

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Trasmettitore multimodo
Modulo ottico a 4 canali 100G-PAM4 per InfiniBand NDR e 400GbE
Visualizzazione del prodotto
L'NVIDIA MMA4Z00-NS400 è un trasmettitore multimodo OSFP SR4 a singola porta di 400Gb/s progettato per data center ad alte prestazioni.con un collegamento ottico MPO‐12/APC. Con il supporto per le modalità 400G e 200G automatiche (quando utilizzato con cavi splitter), offre una connettività flessibile ed efficiente per gli adattatori ConnectX‐7 e gli switch Quantum‐2/Spectrum‐4.
Caratteristiche chiave
- Velocità di trasmissione: 400 Gb/s (4* 100G-PAM4) o 200 Gb/s (2* 100G-PAM4)
- Supporto al protocollo: InfiniBand NDR, 400GbE
- Interfaccia ottica: MPO‐12/APC (connettore singolo a 4 canali)
- Lunghezza d'onda: 850 nm VCSEL
- Portata: 50m OM4 / 30m OM3
- Consumo di energia: 8,5 W max (400G) / 5,5 W max (200G)
- Collegamento a caldo: fattore di forma OSFP, conforme alla MSA OSFP
- Gestione: CMIS 4.0 conforme, interfaccia I2C
- Diagnostica digitale: DDM per temperatura, tensione, bias, potenza Tx/Rx
- Conformità: RoHS, classe 1M di sicurezza del laser
Tecnologia e design
L'MMA4Z00-NS400 sfrutta la tecnologia ottica avanzata di NVIDIA con array VCSEL da 850 nm e accoppiamento in fibra multimode ad alta velocità.fornire larghezza di banda aggregata 400G su un singolo connettore MPO‐12/APCIl ricevitore supporta l'equalizzazione di input Tx adattiva, l'ampiezza di output Rx programmabile e l'aggiustamento pre/post-cursore per un'integrità ottimale del segnale.Il monitoraggio diagnostico digitale (DDM) fornisce visibilità in tempo reale della temperaturaIl modulo comprende anche il generatore/verificatore PRBS e le modalità loopback per la diagnostica del sistema.
Disposizioni tipiche
- Modalità 400G (cavi diretti): collegare gli switch Quantum‐2 o Spectrum‐4 agli adattatori ConnectX‐7 OSFP a 400 Gb/s utilizzando cavi MFP7E10 a fibra crociata

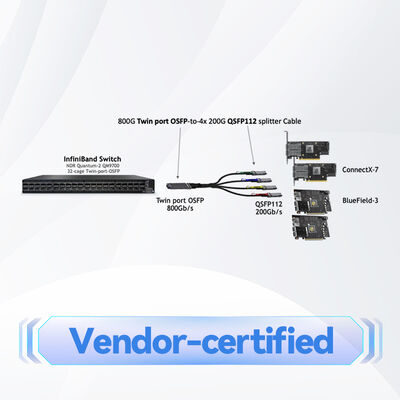

- Modalità 200G (cavi splitter): utilizzare cavi splitter MFP7E20 1:2 per collegare un singolo trasmettitore 400G OSFP a due adattatori 200G ConnectX‐7, riducendo automaticamente il consumo di energia
- Switch-to-switch: trasmettitori OSFP a doppia porta con cavi dritti supportano collegamenti switch-to-switch 800G
- Calcolo ad alte prestazioni: tessuti NDR InfiniBand per la formazione AI/ML e i cluster HPC
- Cloud aziendale: collegamenti di aggregazione 400GbE in data center su larga scala

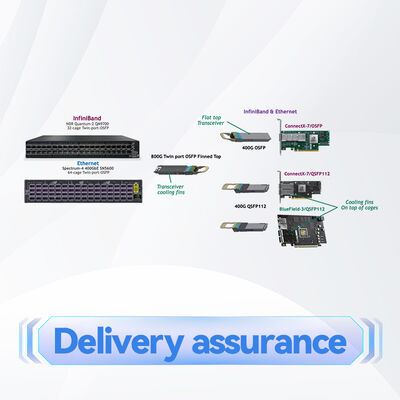

Compatibilità
Switch: NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G).
Adattatori / DPU: ConnectX‐7 OSFP (per questo ricevitore OSFP).
Cavi in fibra fibrosa raccomandati: cavi crossover di tipo B NVIDIA MFP7E10 (diritta) e MFP7E20 (1:2 splitter) con connettori MPO‐12/APC.
Protocolli: InfiniBand NDR e 400GbE (autodetezione basata sull'host).
I ricevitori OSFP a porta singola non sono destinati all'uso in switch. Entrambe le fibre nei ricevitori a doppia porta devono essere dello stesso tipo straight o splitter e non possono essere mescolate.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Tipo di prodotto | 400G OSFP SR4 Multimode Transceiver |
| Fattore di forma | OSFP (conforme alle norme MSA), piatto |
| Tasso di dati | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Collegamento ottico | Single MPO-12/APC (8 fibre attive: 4 TX + 4 RX) |
| Lunghezza d'onda | 850 nm VCSEL |
| Portata (OM4) | Fino a 50 m (con 2 pannelli patch) |
| Portata (OM3) | Fino a 30 m (con 2 pannelli di patch) |
| Tensione di alimentazione | 3.3V (3.135V 3.465V) |
| Potenza massima (400G, 4-ch) | 8.5W max (8W tipici) |
| Potenza massima (200G, 2-ch) | 5.5W max (5W tipici) |
| Modalità a bassa potenza | 2W max |
| Temperatura della cassa di funzionamento | 0 °C a 70 °C (DDM fino a 75 °C) |
| Temperatura di conservazione | -40 °C a 85 °C |
| Umidità relativa (operativa) | 5% ∼ 95% (non condensante) |
| Interfaccia di gestione | I2C (conforme al CMIS 4.0) |
| Diagnostica digitale | Temp, Vcc, bias, potenza Tx/Rx per corsia |
| Sicurezza del laser | Classe 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Tirare la scheda | Tan (multi-modo) |
| Conchiglia del connettore | Verde (MPO‐12/APC) |
| Numero di modello | MMA4Z00-NS400 |
La modalità 200G (2-canale) è attivata automaticamente quando si utilizzano cavi splitter 1:2 (serie MFP7E20).
Guida alla selezione del prodotto
| Numero della parte d'ordine | Descrizione | Fattore di forma | Portata |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, multimodo, MPO‐12/APC, 850 nm | OSFP | 50m OM4 |
| MMA4Z00-NS (due porte) | 800G OSFP a doppia porta 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (variante QSFP112) | QSFP112 | 50m OM4 |
Per la compatibilità DPU BlueField‐3, utilizzare la variante QSFP112 (MMA1Z00‐NS400).
Principali vantaggi
- Modalità di velocità flessibili: funzionamento automatico 200G/400G in base al tipo di cavo (diretto o splitter)
- Efficienza energetica: 5,5 W max in modalità 200G ideale per le implementazioni con elevato consumo energetico
- Disegno OSFP compatto: conchiglia piatta integrabile con dissipatori di calore di gabbia ConnectX‐7
- Protocollo agnostico: Autodetezione InfiniBand NDR o 400GbE, semplificazione dell'inventario
- Integrità del segnale superiore: la lucidatura APC riduce al minimo i riflessi per l'affidabilità del PAM4
- Diagnostica completa: DDM in tempo reale con soglie di avvertimento/allarme
Domande frequenti
D: Qual è la differenza tra le modalità 400G e 200G?
R: In modalità 400G, tutte e 4 le corsie sono attive con cavi MFP7E10 dritti.riduzione del consumo di energia.
D: Questo modulo è compatibile con le DPU BlueField‐3?
R: No. Le DPU BlueField-3 accettano solo dispositivi QSFP112. Per BlueField-3, utilizzare la variante MMA1Z00-NS400 QSFP112.
D: Posso mescolare cavi diretti e splitter in un trasmettitore a due porte?
R: No. Entrambe le fibre in un trasmettitore OSFP a due porte devono essere dello stesso tipo sia sia cavi diretti o entrambi cavi splitter.
D: Che tipo di cavo a fibra è necessario?
A: utilizzare cavi crossover di tipo B forniti da NVIDIA con connettori MPO‐12/APC MFP7E10 per 400G diretto o MFP7E20 per 200G splitter.
D: Qual è la portata massima di questo trasmettitore?
R: 50 m su fibra multimode OM4 (con due giunzioni di pannelli di patch) o 30 m su OM3.
D: Questo modulo può essere utilizzato nei switch Ethernet?
R: I ricevitori OSFP a porta singola come MMA4Z00-NS400 non sono destinati all'uso in switch.I ricevitori OSFP a doppia porta sono utilizzati nei switch Quantum‐2 e Spectrum‐4.
Precauzioni per la manipolazione
Avvertimento di sicurezza laser: L'esposizione alla luce laser può causare danni agli occhi.
- Mantenere tappi antipolvere sul connettore ottico ogni volta che un cavo a fibra non è collegato
- Pulire sempre sia il contenitore del ricevitore che il connettore del cavo prima dell'inserimento. L'80% dei problemi di collegamento sono correlati a connettori ottici sporchi.
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Non applicare liquidi al connettore ottico; utilizzare strumenti e metodi di pulizia approvati
- Utilizzare esclusivamente cavi in fibra elettronica forniti da NVIDIA o qualificati (serie MFP7E10/MFP7E20)
- Assicurarsi che il modulo sia completamente inserito e bloccato per evitare problemi termici e di connettività
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Commutatori InfiniBand | NVIDIA Quantum‐2 (con trasmettitori OSFP a doppia porta) |
| Commutatori Ethernet | NVIDIA Spectrum‐4 (con trasmettitori OSFP a doppia porta) |
| Adaptatori | ConnectX‐7 / OSFP (questo modulo) |
| DPU | Non compatibile con BlueField-3 (utilizzare la variante QSFP112) |
| Cavi raccomandati | MFP7E10 (diritta), MFP7E20 (splitter) ̇ entrambi i crossover di tipo B |
Lista di controllo dell'acquirente
- Confirmare che l'adattatore supporta OSFP (ConnectX‐7/OSFP)
- Verificare la velocità richiesta: 400G (cavi rettilinei) o 200G (cavi splitter)
- Selezionare il cavo in fibra appropriato: MFP7E10 (diretto) o MFP7E20 (splitter)
- Assicurarsi che l'impianto di fibra sia multimodo OM3 o OM4 con connettori MPO‐12/APC
- Verificare che il lato dello switch utilizzi trasmettitori OSFP a doppia porta compatibili
- Controllare il budget di potenza e il raffreddamento per il modulo OSFP
Prodotti correlati
- MMA4Z00-NS MMA4Z00-NS
- MMA1Z00-NS400 400G QSFP112 SR4 (compatibile con BlueField-3)
- MFP7E10‐Nxxx
- MFP7E20‐Nxxx
- Carte di adattatore ConnectX‐7 / OSFP
