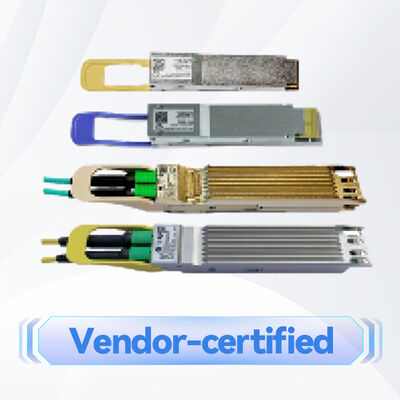

NVIDIA MMA4Z00-NS400

Il NVIDIA MMA4Z00-NS400 è un transceiver multimodale OSFP SR4 a porta singola da 400 Gb/s progettato per gli adattatori NVIDIA ConnectX-7 e gli switch Quantum-2 / Spectrum-4. Supporta entrambi i protocolli InfiniBand ed Ethernet con rilevamento automatico del protocollo. Utilizzando 4 canali di modulazione PAM4 da 100G, offre una portata fino a 50 metri su fibra multimodale OM4 tramite un singolo connettore MPO-12/APC. Il design flat-top si integra con il dissipatore di calore integrato nelle gabbie ConnectX-7 per prestazioni termiche ottimali.

Panoramica del Prodotto

Il MMA4Z00-NS400 è un componente chiave degli ecosistemi NVIDIA end-to-end da 400G InfiniBand ed Ethernet. È specificamente progettato per l'uso con adattatori host channel (HCA) OSFP ConnectX-7 e si collega a transceiver OSFP dual-port negli switch NVIDIA Quantum-2 o Spectrum-4. Il modulo dispone di 4 canali di trasmissione e ricezione indipendenti che utilizzano la tecnologia VCSEL a 850nm. Se abbinato a un cavo in fibra splitter 1:2 (serie MFP7E20), vengono attivati solo due canali, riducendo automaticamente la velocità a 200 Gb/s (NDR200) e abbassando il consumo energetico a 5.5W. Il transceiver è conforme a CMIS 4.0 e supporta il monitoraggio avanzato delle diagnostiche digitali (DDM).

Caratteristiche Principali

• Supporto Dual-Protocol:Funziona senza interruzioni sia in ambienti InfiniBand (NDR) che Ethernet (400GbE) con rilevamento automatico del protocollo.
• Ottica ad Alta Velocità:4 canali di modulazione PAM4 da 100G con array VCSEL a 850nm.
• Portata Estesa:50 metri su fibra multimodale OM4, 30 metri su OM3.
• Scalabilità Intelligente della Potenza:Riduce automaticamente la potenza da 8.5W a 5.5W quando opera in modalità 200G (modalità a 2 canali).
• Design OSFP Flat-Top:Ottimizzato per la gestione termica con il dissipatore di calore integrato nelle gabbie degli adattatori ConnectX-7.
• Connettore Lucidato Angolato:MPO-12/APC (guscio verde) minimizza il riflesso posteriore; non compatibile con connettori UPC (aqua).
• Diagnostica Completa:Supporta il monitoraggio della potenza Tx/Rx, corrente di bias, tensione e temperatura tramite DDM.
• Conformità Normativa:Sicurezza laser Classe 1, conforme RoHS, conforme OSFP MSA e CMIS 4.0.

Tecnologia Ottica ed Elettrica

Il MMA4Z00-NS400 sfrutta la tecnologia di modulazione PAM4 da 100G per corsia. L'interfaccia host elettrica è composta da 8 coppie differenziali (4 Tx, 4 Rx) che operano a 53.125 Gbaud. Il motore ottico utilizza VCSEL a 850nm con driver integrato e array TIA. Il modulo include equalizzazione adattiva dell'ingresso Tx, ampiezza di uscita Rx programmabile e tuning pre-/post-cursore per l'ottimizzazione dell'integrità del segnale. Il generatore e checker PRBS integrato consente la validazione del link in-system senza apparecchiature di test esterne.

Distribuzioni Tipiche e Casi d'Uso

• Link 400G Switch-to-HCA:Collegamento di uno switch Quantum-2 o Spectrum-4 (utilizzando transceiver dual-port) a un adattatore OSFP ConnectX-7 tramite cavi in fibra dritti MFP7E10.

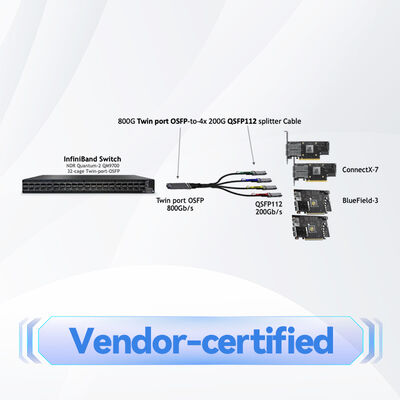

• Configurazione Fan-Out 200G:Utilizzo di cavi splitter 1:2 MFP7E20 per collegare un transceiver switch dual-port a quattro adattatori ConnectX-7 operanti a 200 Gb/s ciascuno.
• Uplink Switch-to-Switch:Collegamento diretto a transceiver dual-port negli switch per aggregazione 400G o 800G.
• Cluster AI ad Alta Densità:Abilitazione di connettività a bassa latenza e alta larghezza di banda in ambienti accelerati da GPU con DPU BlueField-3 (tramite adattatori QSFP112).

Nota: Questo modulo OSFP non è compatibile con i DPU BlueField-3, che richiedono il form factor QSFP112.

Compatibilità

• Adattatori:Adattatori Host Channel OSFP NVIDIA ConnectX-7.
• Switch:Switch InfiniBand NVIDIA Quantum-2 (con OSFP dual-port), switch Ethernet NVIDIA Spectrum-4.
• Cavi in Fibra:Serie NVIDIA MFP7E10 (dritti, MPO/APC a MPO/APC a 4 canali) e serie MFP7E20 (splitter 1:2, MPO/APC a 4 canali a doppio canale da 2 canali).
• Protocolli:InfiniBand NDR (400 Gb/s) e NDR200 (200 Gb/s); Ethernet 400GbE e 200GbE.

Specifiche Tecniche

Nota: Le specifiche si basano sulla documentazione NVIDIA. Si prega di confermare prima di ordinare.

Guida alla Selezione: Transceiver Correlati

Vantaggi del Prodotto

• Integrità End-to-End NVIDIA:Test di produzione rigorosi garantiscono prestazioni e durata ottimali nelle infrastrutture basate su NVIDIA.
• Adattamento Automatico di Velocità e Potenza:Passa dinamicamente tra le modalità 400G e 200G in base al cavo collegato, ottimizzando l'efficienza energetica.
• Design Pronto per il Futuro:La conformità CMIS 4.0 e il supporto per diagnostiche avanzate consentono un'integrazione senza interruzioni nei data center di nuova generazione.
• Inventario Semplificato:Un unico codice prodotto transceiver funziona sia per implementazioni InfiniBand che Ethernet.

Servizio e Supporto

Hong Kong Starsurge Group fornisce supporto completo per la tua infrastruttura di rete:

• Consulenza tecnica pre-vendita per garantire la corretta selezione di transceiver e cavi.
• Spedizione globale con imballaggio sicuro e opzioni di consegna rapida.
• Supporto post-vendita per installazione e risoluzione dei problemi.
• Garanzia e servizi di reso soggetti a termini e condizioni.

Domande Frequenti

D: Il MMA4Z00-NS400 può essere utilizzato in un DPU BlueField-3?
R: No. Gli adattatori BlueField-3 accettano solo moduli con form factor QSFP112. Questo modulo OSFP è progettato per adattatori e switch OSFP ConnectX-7.

D: Qual è la differenza tra i connettori MPO verdi e aqua?
R: Verde indica un connettore lucidato angolato (APC) utilizzato in questo transceiver. Aqua indica un connettore ultra-lucidato (UPC). Non sono compatibili a causa dei diversi angoli di lucidatura.

D: Come passa automaticamente il transceiver alla modalità 200G?
R: Quando viene inserito un cavo splitter MFP7E20, sono fisicamente presenti solo due dei quattro canali in fibra. Il transceiver lo rileva e attiva solo due corsie, riducendo velocità e potenza.

D: Qual è il consumo energetico tipico a 400G?
R: La potenza tipica è di 8.0W, con un massimo di 8.5W. In modalità 200G, la potenza tipica scende a 5.5W.

Precauzioni per la Manipolazione e l'Installazione

• Utilizzare sempre i tappi antipolvere sulle porte ottiche quando non sono collegate. Conservare i tappi per un uso futuro.
• Pulire sia la sede del transceiver che il connettore della fibra prima dell'inserimento. La contaminazione è una delle principali cause di guasto del link.
• Evitare l'esposizione a scariche elettrostatiche. Seguire le procedure di manipolazione sicure per ESD.
• Non mescolare connettori UPC e APC; verificare il tipo di connettore (guscio verde = APC).
• Assicurarsi che il dispositivo host (adattatore/switch) supporti il form factor OSFP e la versione firmware richiesta.

Fatti Chiave in Sintesi

Matrice di Compatibilità

Checklist Acquirente

• Confermare che l'adattatore/switch supporti il form factor OSFP e 400G NDR/Ethernet.
• Selezionare i cavi in fibra appropriati: dritti (MFP7E10) per 400G, splitter (MFP7E20) per fan-out 200G.
• Assicurarsi che il tipo di fibra sia multimodale OM3 o OM4 con connettori MPO-12/APC.
• Verificare l'intervallo di temperatura della cassa e il flusso d'aria nel proprio chassis.
• Controllare eventuali requisiti firmware sul dispositivo host.
