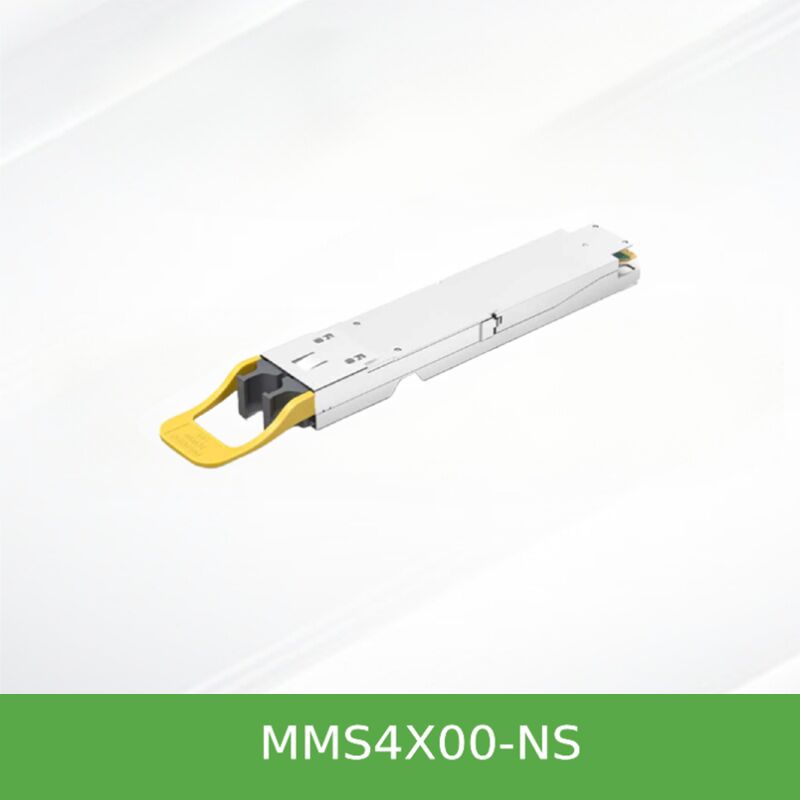

Transceiver NVIDIA MMS4X00-NS 800G Twin-Port OSFP: 2x400G NDR InfiniBand e 400GbE per Quantum-2/Spectrum-4
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | Mms4x00-ns |
| Documento: | MMS4X00-NS.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n: | Mms4x00-ns | Forma: | Cuboide |
|---|---|---|---|
| Energia: | Singola potenza 3.3V | Stato dei prodotti: | Azione |
| Origine: | India / Israele / Cina | Temperatura operativa: | 0 ℃ - 70 ℃ |
| Tecnica: | CMI | Tecnologia: | Supporto IB ed ETH |
Descrizione di prodotto
2x400G NDR InfiniBand / 400GbE per switch Quantum-2 e Spectrum-4
L'NVIDIA MMS4X00-NS è un rivoluzionario transceiver OSFP dual-port da 800G che integra due motori indipendenti da 400G in un singolo modulo collegabile. Progettato per cluster spine-leaf e GPU ad alta densità, supporta ottiche DR8 single-mode con una portata fino a 100 metri, 17W di potenza massima e conformità OSFP MSA hot-pluggable. Ideale per la connettività switch-to-switch, switch-to-adapter e DGX H100 Cedar-7.
L'NVIDIA MMS4X00-NS (versione con alette superiori) e MMS4X00-NS-FLT (superficie piana) sono transceiver twin-port da 800 Gb/s che utilizzano due connettori ottici MPO-12/APC, ciascuno dei quali fornisce 400 Gb/s utilizzando la modulazione 100G-PAM4. Questa innovazione consente a una singola gabbia OSFP di supportare due porte fisiche, raddoppiando di fatto la densità del pannello frontale negli switch Quantum-2 InfiniBand e Spectrum-4 Ethernet. Il transceiver rileva automaticamente il protocollo dello switch (InfiniBand o Ethernet) e opera senza problemi in entrambi gli ambienti. Con diagnostica digitale integrata (DDM), modalità di sospensione a basso consumo (1,5 W) e conformità CMIS 4.0, l'MMS4X00-NS fornisce un'interconnessione ottica da 800G affidabile ed efficiente dal punto di vista energetico per i moderni data center.
800 Gb/s aggregati (2x400G) per gabbia OSFP; riduce le porte dello switch e il cablaggio.
InfiniBand NDR nativo e Ethernet 400GbE – rilevamento automatico del protocollo.
Laser EML da 1310 nm, 8 fibre per porta, portata 100 m (2 pannelli di permutazione inclusi).
17W massimo attivo, 1,5W modalità di sospensione a basso consumo; alimentazione singola da 3,3V.
Switch-to-switch (800G), switch-to-due adattatori da 400G, o splitter 1:2 per quattro collegamenti da 200G.
Superficie con alette per switch raffreddati ad aria (Quantum-2/Spectrum-4); superficie piana per DGX H100 e sistemi raffreddati a liquido.
Diagnostica avanzata, loopback, generatore PRBS e aggiornamento firmware sul campo.
Conforme RoHS, hot-pluggable, temperatura del case da 0°C a +70°C.
L'MMS4X00-NS sfrutta la modulazione 100G-PAM4 su 8 lane single-mode parallele per porta, con due motori transceiver indipendenti all'interno di un singolo modulo OSFP. La disposizione brevettata da NVIDIA del connettore verticale MPO-12/APC ospita due interfacce full-duplex da 400G all'interno dell'ingombro standard dell'OSFP. Il modulo supporta equalizzazione Tx adattiva, ampiezza di uscita Rx programmabile e monitoraggio diagnostico digitale completo (temperatura, tensione, corrente di bias, potenza TX/RX). Dispone inoltre di loopback lato host e linea, nonché di controllo del pattern PRBS, consentendo la risoluzione dei problemi a livello di campo e l'ottimizzazione dei collegamenti.
- Switch-to-Switch a 800 Gb/s: Due transceiver MMS4X00-NS (uno in ciascun Quantum-2/Spectrum-4) collegati con due cavi in fibra MFP7E30 dritti per un trunk bidirezionale da 800G.
- Switch a doppi adattatori/DPU da 400G: Collegare un transceiver twin-port a due schede ConnectX-7 (OSFP) o BlueField-3 (QSFP112) da 400G utilizzando cavi in fibra dritti.
- Switch a quattro collegamenti da 200G: Utilizzo di cavi splitter 1:2 (MFP7E40-N0xx) per fornire quattro connessioni da 200 Gb/s da una singola gabbia OSFP.
- Integrazione DGX H100: La versione con superficie piana (MMS4X00-NS-FLT) si accoppia con le schede mezzanine Cedar-7 all'interno di NVIDIA DGX H100, riducendo il numero di transceiver della metà rispetto alle generazioni precedenti.
- Opzioni a lungo raggio: Per switch-to-switch a 500 m, ordinare MMS4X00-NS-NM (striscia viola) per una portata single-mode estesa.
Pienamente compatibile con gli ecosistemi InfiniBand ed Ethernet end-to-end di NVIDIA. Validato per l'uso in:
- Switch InfiniBand Quantum-2 NDR (raffreddati ad aria, è richiesta la versione con alette superiori)
- Switch Ethernet Spectrum-4 da 400 GbE (gabbie OSFP 32/64)
- Adattatori ConnectX-7 (fattori di forma OSFP e QSFP112)
- DPU BlueField-3 (QSFP112)
- Piattaforme DGX H100 e raffreddate a liquido (versione con superficie piana)
| Parametro | Specifiche |
|---|---|
| Velocità dati | 800 Gb/s aggregati (2x 400 Gb/s), 8x 100G-PAM4 per porta |
| Fattore di forma | Conforme a OSFP (Octal Small Form Factor Pluggable) MSA |
| Connettore ottico | 2x MPO-12/APC (contatto fisico angolato, 8 fibre attive ciascuna) |
| Tipo di fibra | Single-mode (SMF), laser EML da 1310 nm |
| Portata massima | 100 metri (con due pannelli di permutazione); versione da 500 m disponibile (-NM) |
| Dissipazione di potenza | 17W massimo (attivo), 1,5W modalità di sospensione a basso consumo |
| Tensione di alimentazione | 3,3V ±5% |
| Intervallo di temperatura del case | 0°C a +70°C (operativo) |
| Temperatura di stoccaggio | -40°C a +85°C |
| Umidità relativa (senza condensa) | 5% a 95% |
| Supporto protocollo | NDR InfiniBand / Ethernet 400 Gb (rilevamento automatico) |
| Interfaccia di gestione | CMIS 4.0 (I²C), DDM, interrupt, controllo basso consumo |
| Sicurezza laser | Prodotto laser di Classe 1, FDA/CDRH, IEC 62368, RoHS |
| Hot Pluggable | Sì, specifica OSFP hot-plug |
Nota: i parametri non specificati pubblicamente nel documento di riferimento sono etichettati come "Non specificati pubblicamente" – si prega di confermare prima dell'ordine per configurazioni personalizzate.
| Codice articolo (OPN) | Descrizione | Applicazione |
|---|---|---|
| MMS4X00-NS | OSFP Twin-port, 2x400G DR8, con alette, portata 100m | Switch Quantum-2 / Spectrum-4 raffreddati ad aria |
| MMS4X00-NS-FLT | OSFP Twin-port, superficie piana, 100m | DGX H100, Cedar-7, sistemi raffreddati a liquido |
| MMS4X00-NS-NM | Portata 500m, single-mode (striscia viola) | Collegamenti switch-to-switch più lunghi |
- Densità di porte raddoppiata: Due porte da 400G per gabbia OSFP fisica, riducendo il numero di switch e la complessità del cablaggio.
- Minore consumo energetico di sistema per gigabit: Elettronica del modulo condivisa e modalità di sospensione a basso consumo riducono drasticamente l'energia inattiva.
- Capacità 800G pronta per il futuro: Migrazione senza interruzioni da infrastrutture 400G a 800G senza cambiare l'hardware dello switch.
- Inventario unificato: Un unico SKU di transceiver sia per InfiniBand che per Ethernet – semplifica i ricambi e la distribuzione.
- Validazione nativa dell'ecosistema NVIDIA: Test di produzione rigorosi garantiscono affidabilità e prestazioni immediate.
Hong Kong Starsurge Group fornisce supporto tecnico completo pre-vendita e post-vendita, inclusa la verifica della compatibilità, consulenza sul firmware e logistica globale. Il nostro team offre raccomandazioni personalizzate per assemblaggi di cavi e servizi RMA. Per ordini in volume, sono disponibili gestione account dedicata e risposta entro 24 ore.
R: Sì. Il transceiver contiene entrambi i firmware di protocollo e attiva automaticamente la modalità corretta quando viene inserito in uno switch Quantum-2 (IB) o Spectrum-4 (Ethernet).
R: Due cavi crossover MPO-12/APC separati (Tipo-B). Per applicazioni splitter utilizzare cavi breakout 1:2 (serie MFP7E40).
R: La versione con alette superiori (MMS4X00-NS) fornisce una superficie aggiuntiva per il raffreddamento ad aria negli switch. La versione con superficie piana (MMS4X00-NS-FLT) si adatta a DGX H100 e rack raffreddati a liquido con dissipatori integrati.
R: Sì, utilizzando cavi MPO-12/APC dritti verso un transceiver QSFP112 da 400G (ad esempio, MMS1X00-NS400). La mappatura delle lane ottiche è identica.
R: Garanzia standard del produttore di 1 anno, estendibile. Contattare Starsurge per piani di supporto avanzati.
- Installare sempre i cappucci antipolvere quando non è inserito alcun cavo in fibra; fino all'80% dei problemi di collegamento origina da connettori contaminati.
- Pulire sia la presa del transceiver che il connettore della fibra prima dell'accoppiamento. Utilizzare metodi di pulizia a secco approvati – non applicare mai liquidi.
- Osservare le precauzioni per la manipolazione ESD. Il modulo è sensibile alle scariche elettrostatiche.
- Non superare le caratteristiche assolute massime (temperatura del case >70°C o alimentazione >3,6V).
- Utilizzare solo cavi di tipo B crossover raccomandati da NVIDIA per mantenere la polarità e l'integrità del segnale.
Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e imprese. L'azienda offre anche soluzioni IoT, sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e consegna globale. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.
2 porte indipendenti da 400G
(Variante da 500m disponibile)
+1,5W modalità sleep
Opzioni di temperatura industriale consultare
| Piattaforma NVIDIA | Fattore di forma | Supportato | Variante transceiver richiesta |
|---|---|---|---|
| Switch InfiniBand Quantum-2 NDR | OSFP (raffreddato ad aria) | Sì | MMS4X00-NS (con alette) |
| Switch Ethernet Spectrum-4 | OSFP (raffreddato ad aria) | Sì | MMS4X00-NS (con alette) |
| DGX H100 (Cedar-7) | Gabbia interna OSFP | Sì | MMS4X00-NS-FLT (superficie piana) |
| Adattatore ConnectX-7 | OSFP / QSFP112 | Sì | Tramite cavi dritti o splitter |
| DPU BlueField-3 | QSFP112 | Sì | Tramite transceiver QSFP112 da 400G dritto (MMS1X00-NS400) |
- Confermare il modello dello switch (Quantum-2 / Spectrum-4) e il tipo di raffreddamento (aria/liquido) per selezionare la versione con alette o superficie piana.
- Calcolare la lunghezza della fibra: fino a 100 m per lo standard, scegliere -NM per fino a 500 m.
- Determinare il breakout richiesto: cavi dritti (2x400G) o splitter 1:2 (4x200G).
- Assicurarsi che i connettori MPO-12/APC (lucidatura angolata, guscio verde) – non compatibili con UPC.
- Verificare che entrambi i cavi in fibra in un collegamento twin-port siano dello stesso tipo (entrambi dritti o entrambi splitter).
- Verificare che il firmware ConnectX-7/BlueField-3 supporti le velocità NDR200 o NDR400.
- NVIDIA MMS4X00-NS-FLT – OSFP twin-port 800G con superficie piana per DGX H100
- NVIDIA MMS1X00-NS400 – Transceiver OSFP single-port 400G (DR4)
- MFP7E30-Nxxx – Cavo in fibra crossover MPO-12/APC dritto (da 1m a 100m)
- MFP7E40-N0xx – Splitter 1:2 MPO-12/APC a doppio MPO-12/APC, fino a 50m
- Piattaforma switch Quantum-2 – 64 porte InfiniBand NDR da 400G
- Linee guida e FAQ per la gestione dei cavi NVIDIA (Nota applicativa)
- Specifiche OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- Standard interfaccia di gestione CMIS 4.0 / 5.0
- Best Practice per la distribuzione NVIDIA InfiniBand NDR.
