Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Trasmettitore Ottico
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MMA2P00-AS |
| Documento: | MMA2P00-AS.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| Tecnologia: | Ethernet | Velocità massima: | 25gbe |
| Tipo di connettore: | SFP28 | Riassicatore: | fino a 100 m |
| Evidenziare: | Trasmettitore Mellanox 25GbE SR SFP28,850 nm MMF trasmettitore ottico,Trasmettitore Mellanox MMA2P00-ASHT con garanzia |
||
Descrizione di prodotto

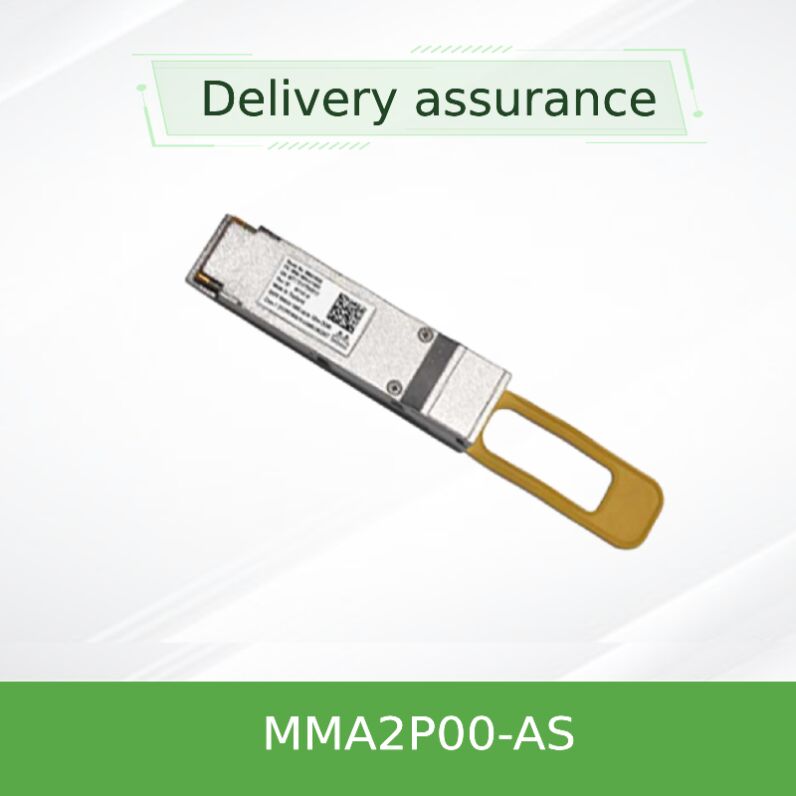

Transceiver ottico Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28
SFP28 multimodale ad alte prestazioni da 850 nm per Ethernet 25GbE e 10GbE, con retiming selezionabile, opzioni di temperatura estesa (fino a 85°C) e conformità IEEE.
Panoramica del prodotto
I modelli MMA2P00-AS e MMA2P00-ASHT sono transceiver ottici SFP28 collegabili di Mellanox® progettati per connettività 25GbE ad alta velocità. Sfruttano una tecnologia avanzata di circuiti integrati per fornire un'integrità del segnale eccezionale a basso consumo energetico. Operando a una lunghezza d'onda nominale di 850 nm su fibre multimodali duplex, questi moduli sono pienamente conformi alle specifiche SFF-8402 e IEEE 802.3bm. L'interfaccia ottica utilizza connettori duplex LC standard, supportando velocità dati fino a 25,78125 GBd. Con retiming selezionabile sia sul trasmettitore che sul ricevitore, offrono flessibilità per operazioni 25G con retiming o 10G senza retiming. Test di produzione rigorosi garantiscono prestazioni affidabili "out-of-the-box".
Caratteristiche principali
- Retiming selezionabile per i percorsi del trasmettitore e del ricevitore (attivo/disattivo tramite registro)
- Ampiezza di uscita Rx e pre-enfasi programmabili per l'ottimizzazione del segnale
- Equalizzatore di ingresso Tx e funzione di squelch di ingresso programmabili
- Conforme a SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR e 10GBASE-SR
- Alimentazione a 3,3 V con livello di potenza SFP28 1 (massimo 1,5 W) – dissipazione effettiva fino a 0,45 W
- Bit Error Rate (BER) migliore di 1E-15
- Temperatura di esercizio estesa: da 0°C a 85°C (MMA2P00-ASHT) con lettura DDM interna fino a 90°C
- Sicurezza laser di Classe 1 (conforme a IEC/EN 60825-1)
- Formato SFP28 collegabile a caldo
- Conforme RoHS (senza piombo)
Tecnologia e integrazione
La tecnologia a circuiti integrati di Mellanox consente basse potenze e alte prestazioni all'interno del package SFP28. Il modulo include un array VCSEL (850 nm) e un ricevitore PIN abbinato a una funzione di retiming basata su DSP. Il retiming può essere abilitato selettivamente per operazioni 25G o bypassato per la retrocompatibilità 10G. La diagnostica digitale (DDM) secondo SFF-8472 fornisce il monitoraggio in tempo reale di temperatura, tensione, bias del laser e potenza ottica. L'equalizzatore Tx programmabile compensa le perdite della scheda host, mentre l'enfasi Rx si adatta alle diverse condizioni del collegamento, garantendo aperture dell'occhio robuste anche su lunghe fibre multimodali.
Distribuzioni tipiche
- Interconnessioni Data Center: Collegamenti 25GbE tra server, switch e storage all'interno dei rack o tra rack adiacenti (fino a 100 m su OM4).
- Integrazione legacy 10GbE: Ritorno automatico della velocità (disabilitando il retiming) per connessioni 10GBASE-SR, proteggendo gli investimenti esistenti.
- Core/Aggregazione Enterprise: Porte SFP28 ad alta densità negli switch top-of-rack che si collegano a NIC abilitate 25G.
- High-Performance Computing (HPC): Bassa latenza e basso BER per interconnessioni di cluster.
Compatibilità e interoperabilità
| Sistema / Standard | Conformità / Note |
|---|---|
| IEEE 802.3 25GBASE-SR | Conformità completa (con retiming abilitato) |
| IEEE 802.3 10GBASE-SR | Conformità completa (retiming disabilitato) |
| SFF-8402 / SFF-8472 | Interfaccia meccanica e di gestione |
| Switch e adattatori Mellanox | Testato con switch Spectrum, NIC ConnectX-4/5/6 |
| Piattaforme Broadcom / Cisco / Arista 25G | Design certificato dal fornitore; interoperabilità prevista ma da confermare per piattaforma |
Specifiche tecniche
| Parametro | Valore / Intervallo |
|---|---|
| Tensione di alimentazione | 3,135 V – 3,465 V (3,3 V nominali) |
| Dissipazione di potenza (senza retiming) | 0,45 W tip, 0,5 W max |
| Dissipazione di potenza (con retiming) | 0,7 W tip, 0,8 W max |
| Velocità dati (ottica) | fino a 25,78125 GBd (NRZ) |
| Lunghezza d'onda | 840 – 860 nm (850 nm nominali) |
| Portata massima (25GbE) | 70 m su OM3, 100 m su OM4 |
| Portata massima (10GbE) | 100 m su OM3 (300 m tipici a 10G) |
| Soglia di danno (media) | 3,4 dBm (max) – Non specificato pubblicamente |
| Temperatura di esercizio (MMA2P00-AS) | 0 °C fino a 70 °C (DDM interno fino a 75°C) |
| Temperatura di esercizio (MMA2P00-ASHT) | 0 °C fino a 85 °C (DDM interno fino a 90°C) |
| Temperatura di stoccaggio | -40 °C fino a 85 °C |
| Umidità relativa (in esercizio) | 5% – 85% (non condensante) |
| BER | < 1E-15 |
| Connettore / Tipo di fibra | LC Duplex / Multimodale (OM3/OM4) |
Guida alla selezione: MMA2P00-AS vs MMA2P00-ASHT
| Codice prodotto | Temp. di esercizio | Lettura DDM | Ideale per |
|---|---|---|---|
| MMA2P00-AS | 0°C fino a 70°C | Fino a 75°C interni | Ambienti data center / enterprise standard |
| MMA2P00-ASHT | 0°C fino a 85°C | Fino a 90°C interni | Zone esterne, industriali o ad alta temperatura |
Entrambi supportano caratteristiche ottiche ed elettriche identiche; scegliere la variante HT per requisiti di temperatura ambiente estesa.
Vantaggi e valore aziendale
- Efficienza energetica: Fino a 0,45 W riduce il carico termico in implementazioni ad alta densità.
- Pronto per il futuro e retrocompatibile: Un unico SKU copre sia l'infrastruttura 25G che 10G.
- Intervallo di temperatura esteso (HT): Consente l'installazione in ambienti non controllati senza raffreddamento aggiuntivo.
- Qualità Mellanox: Test di produzione rigorosi garantiscono i più bassi tassi di guasto sul campo.
- Certificato dal fornitore: Progettato e testato da Mellanox, garantendo l'interoperabilità con i sistemi Mellanox e riducendo il rischio di compatibilità.
Informazioni su servizio e garanzia
I transceiver ottici Mellanox LinkX includono una garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti. Il supporto tecnico è disponibile tramite i partner globali di Mellanox. Per opzioni di sostituzione avanzata o supporto esteso, si prega di contattare il proprio rappresentante di vendita.
Tutti i moduli sono conformi RoHS e soddisfano i requisiti di sicurezza laser di Classe 1.
Checklist acquirente
- Verificare che lo switch/router supporti porte SFP28 (25G) o SFP+ (10G).
- Scegliere MMA2P00-ASHT se la temperatura ambiente può superare i 70°C.
- Assicurarsi che il tipo di fibra multimodale (OM3/OM4) e la distanza (≤100 m) soddisfino il budget del collegamento.
- Confermare l'impostazione di retiming in base ai requisiti dell'host (controllo tramite registro).
- Per grandi implementazioni, richiedere i risultati dei test di interoperabilità con apparecchiature non Mellanox.
Domande frequenti
R: Sì. Con il retiming disabilitato (tramite registro o negoziazione automatica), funziona come un modulo 10GBASE-SR. Confermare il supporto dell'host per SFP+ 10G.
R: La versione ASHT è qualificata per una temperatura ambiente di esercizio di 85°C (rispetto a 70°C) e consente letture DDM interne fino a 90°C.
R: Non consigliato. È ottimizzato per OM3/OM4. La portata su OM2 non è specificata e potrebbe essere limitata.
R: Sì, è programmato in fabbrica con dati Mellanox, garantendo una corretta identificazione negli host Mellanox. Le piattaforme di terze parti potrebbero richiedere una codifica personalizzata – si prega di verificare.
Precauzioni e manipolazione
- Sensibile all'ESD – utilizzare una corretta messa a terra durante la manipolazione.
- Evitare di guardare nelle porte ottiche con ingrandimento quando il modulo è alimentato.
- Non superare le tensioni massime assolute (tensione di alimentazione, soglia di danno).
- Pulire i connettori ottici prima dell'accoppiamento; ispezionare per contaminazione.
- Assicurare che il dispositivo host fornisca una ventilazione adeguata, specialmente in ambienti HT.
