Transceiver OSFP 400G DR4 Monomodale NVIDIA MMS4X00-NS400 per schede ConnectX-7
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MMS4X00-NS400 |
| Documento: | MMS4X00-NS400.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MMS4X00-NS400 (980-9i31n-00nm00) | Forma: | Cuboide |
|---|---|---|---|
| Energia: | Singola potenza 3.3V | Stato dei prodotti: | Azione |
| Origine: | India / Israele / Cina | Temperatura operativa: | 0 ℃ - 70 ℃ |
| Tecnica: | CMI | Tecnologia: | Supporto IB ed ETH |
| Evidenziare: | Transceiver NVIDIA 400G OSFP,Transceiver OSFP per ConnectX-7,Transceiver ottico monomodale Mellanox |
||
Descrizione di prodotto

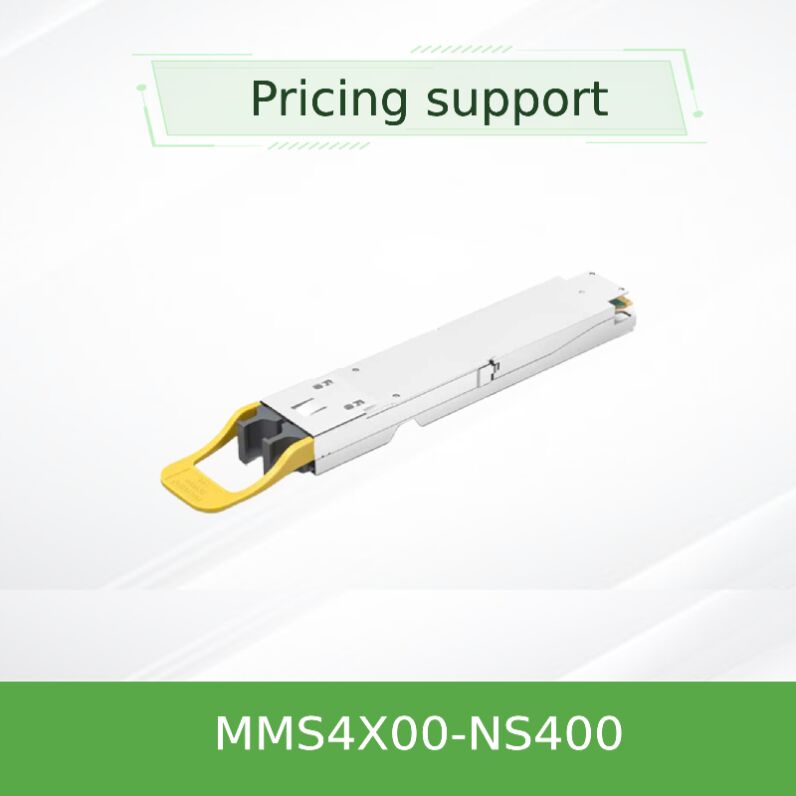

NVIDIA MMS4X00-NS400 400G OSFP Trasmettitore
Trasmettitore OSFP monoporto ad alte prestazioni da 400 Gb/s progettato per adattatori OSFP ConnectX‐7, dotato di ottiche mono-modo DR4 con portata di 100 m.
Visualizzazione del prodotto
Il MMS4X00-NS400 è un transceiver OSFP a singola porta che supporta sia i protocolli InfiniBand NDR che i protocolli 400GbE con auto-rilevamento.utilizzando un singolo connettore ottico MPO-12/APC con quattro fibre di trasmissione e quattro fibre di ricezione alimentate da laser EML da 1310 nm.
Caratteristiche chiave
- 400 Gb/s velocità di trasmissione dati:4x 100G-PAM4 modulazione, DR4 monomodo
- Supporto a doppio protocollo:InfiniBand NDR e autodetezione Ethernet da 400 Gb
- 100 metri di portata:Fibra monomodo con due pannelli di patch
- Funzionamento a bassa potenza:9W max (400G) / 5,5W max (200G) / 1,5W sonno
- Riduzione automatica della velocità:Autoconfigurazione a 200 Gb/s con cavi splitter 1:2
- Progettazione OSFP a superficie piatta:Compatibilità dei radiatori di calore per ConnectX-7
- CMIS 4.0 conforme:DDM, loopback, generatore PRBS, capacità di aggiornamento sul campo
- Classe 1 di sicurezza laser:Conforme alla normativa RoHS, con spina a caldo, da 0°C a +70°C
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Tasso di dati | 400Gb/s (4x 100G-PAM4) o 200Gb/s (2x 100G-PAM4) negoziati automaticamente |
| Fattore di forma | OSFP (piatta) |
| Collegamento ottico | 1x MPO-12/APC (4 fibre Tx + 4 fibre Rx) |
| Tipo di fibra | Uni-mode (SMF), 1310 nm EML |
| Massima portata | 100 m (cavo rettilineo), 50 m (cavo a fessura) |
| Consumo di energia (400G) | 9W massimo |
| Consumo di energia (200G) | 5.5W massimo |
| Modalità di riposo a bassa potenza | 1.5W |
| Temperatura della cassa di funzionamento | 0°C a +70°C |
| Sostegno al protocollo | NDR InfiniBand / 400 Gb Ethernet (autodetezione) |
| Gestione | CMIS 4.0, I2C, DDM, loopback, PRBS |
Compatibilità
Validato per l'uso con:
- NVIDIA ConnectX-7 adattatori OSFP (modi 400G e 200G)
- Commutatori InfiniBand NDR Quantum-2 (attraverso trasmettitori MMS4X00-NS a doppia porta)
- Switch 400GbE a spettro 4 (attraverso trasmettitori MMS4X00-NS a doppia porta)
- Cavi in fibra crosover (MFP7E30-Nxxx, fino a 100 m)
- 12 cavi in fibra crosso (MFP7E40-N0xx, fino a 50 m)
Nota:Questo transceiver non è destinato all'uso in DPU BlueField-3 (che richiedono il fattore di forma QSFP112).

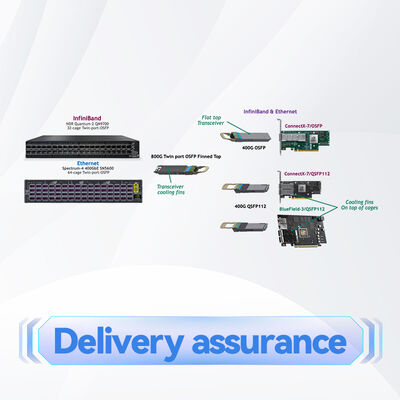

Scenari di distribuzione
- Commutatore-adattatore a 400G:Collegare il ricevitore 800G a doppia porta in switch Quantum-2 o Spectrum-4 a due ricevitori MMS4X00-NS400 utilizzando cavi MFP7E30 dritti

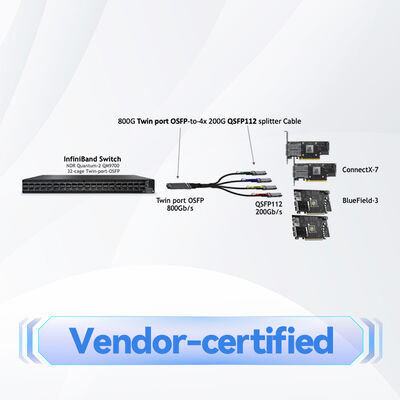

- Adaptatori 200G con commutazione a quattro:Utilizzando cavi splitter 1:2 (serie MFP7E40), il singolo trasmettitore a doppia porta alimenta quattro adattatori ConnectX-7 a 200Gb/s ciascuno
- Connessione diretta del interruttore:collegamenti di tessuto 400G completi quando collegati a un altro transceiver 400G OSFP in switch
Domande frequenti
D: Posso utilizzare MMS4X00-NS400 in una DPU BlueField-3?
R: No. Le DPU BlueField-3 richiedono trasmettitori QSFP112.
D: Cosa succede se colleghi un cavo splitter 1:2?
R: Il ricevitore rileva automaticamente solo 2 corsie attive, opera a 200 Gb/s e riduce il consumo di energia da 9W a ~ 5,5W.
D: Questo trasmettitore è compatibile con collegamenti a fibra da 100 metri?
R: Sì, con cavi MFP7E30 dritti fino a 100 m. Per i cavi splitter, la portata massima è di 50 m.
Informazioni sull'ordine
| Numero della parte d'ordine | Descrizione | Applicazione |
|---|---|---|
| MMS4X00-NS400 | 400 Gb/s OSFP a singola porta, DR4, flat-top, 100 m | Adaptatori ConnectX-7 OSFP collegati a switch Quantum-2/Spectrum-4 |
Per i cavi in fibra, ordinare MFP7E30-Nxxx (diritta, 1m100m) o MFP7E40-N0xx (1:2 splitter, 3m50m).
Servizio e supporto
Hong Kong Starsurge Group fornisce consulenza tecnica pre-vendita, verifica della compatibilità e supporto RMA per i ricevitori NVIDIA.e gestione dedicata dei conti per clienti aziendali.
