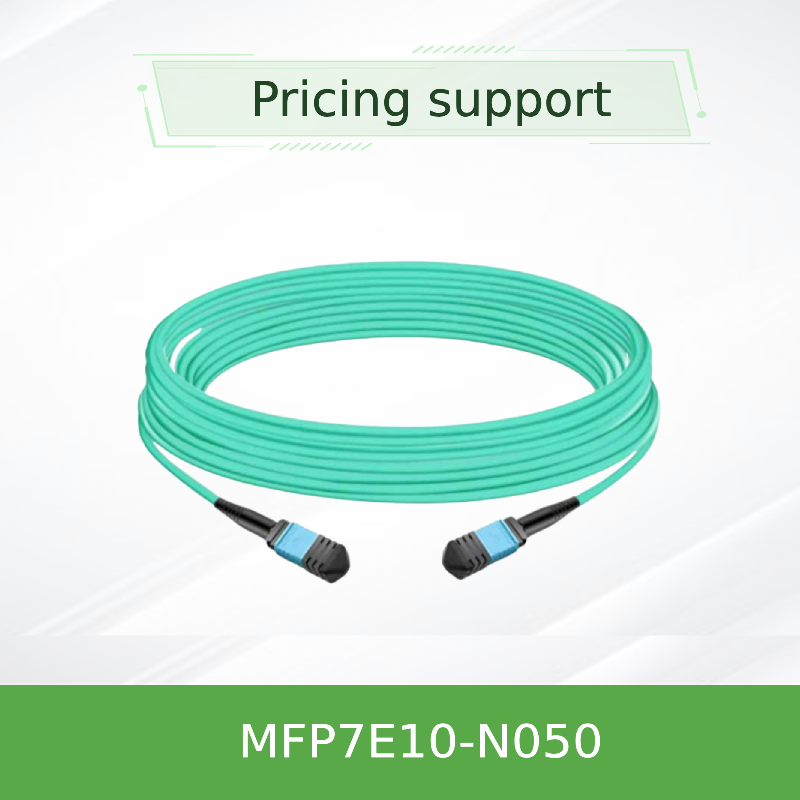

50m NVIDIA MFP7E10-N050 MPO-12/APC Cavo ottico per trasmettitori ConnectX-7 / BlueField-3 e OSFP/QSFP112
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E10-N050 (980-9i57Y-00N050) |
| Documento: | MFP7E10-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello: | MFP7E10-N050 | Lunghezza: | 50 m. |
|---|---|---|---|
| Tipo di fibra: | Multimodale om4 | Connettori: | MPO-12/APC (femmina) |
| Perdita di inserzione: | ≤ 0,37 dB | Perdita di ritorno: | ≥ 35 dB |
| Evidenziare: | 50m NVIDIA MPO-12 cavo ottico,Cavo ottico NVIDIA ConnectX-7,Cavo trasmettitore OSFP QSFP112 |
||
Descrizione di prodotto
Cavo ottico NVIDIA MFP7E10-N050 MPO-12/APC
Cavo in fibra multimodale da 50 metri MPO-12/APC a MPO-12/APC, crossover di tipo B, OM4 (50/125 µm). Progettato per collegamenti InfiniBand e Ethernet 400G/800G tra transceiver OSFP dual-port, OSFP single-port e QSFP112.
Panoramica del prodotto
Il cavo ottico passivo della serie NVIDIA MFP7E10-Nxxx è progettato per interconnessioni di data center ad alta densità. Il MFP7E10-N050 (50m) utilizza 8 fibre attive all'interno di un connettore MPO-12/APC a 12 fibre, con 4 fibre che fungono da elementi di rinforzo. La lucidatura angolata (APC) a 8 gradi minimizza i riflessi posteriori, garantendo l'integrità del segnale per protocolli ad alta velocità.
Questo cavo è un assemblaggio crossover di tipo B, che allinea il canale di trasmissione 1 a un'estremità al canale di ricezione 12 all'estremità opposta, fondamentale per l'accoppiamento diretto dei transceiver senza gestione aggiuntiva della polarità. Supporta ambienti InfiniBand (NDR) ed Ethernet (400GbE/800GbE).
Caratteristiche principali
Ottico e fisico
- Fibra multimodale OM4 da 50/125 µm (lunghezza >30 m)
- Connettori femmina MPO-12/APC, guscio verde
- 8 fibre attive / 4 inattive (elementi di rinforzo)
- Polarità crossover di tipo B
- Guaina Aqua LSZH / OFNR, diametro 3,0 ±0,2 mm
Prestazioni e conformità
- Perdita di inserzione ≤ 0,35 + 0,0004 × L (dB) ; per 50m: ≤ 0,370 dB
- Perdita di ritorno ≥ 35 dB
- Raggio di curvatura minimo: 30 mm (in qualsiasi punto del cavo)
- Temperatura operativa: da 0 °C a 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Tecnologia
La terminazione APC (Angled Physical Contact) con lucidatura a 8 gradi è fondamentale per i collegamenti ottici ad alta velocità: devia i riflessi posteriori interni lontano dal laser del transceiver, riducendo la distorsione del segnale e gli errori di bit. Il cavo è passivo e non contiene elettronica attiva, garantendo bassa latenza e alta affidabilità.
NVIDIA specifica la serie MFP7E10-Nxxx per collegamenti che includono fino a due pannelli patch ottici (4 giunzioni di connettori totali) mantenendo la portata massima di 50 metri; il MFP7E10-N050 è la lunghezza massima supportata in queste condizioni.
Distribuzioni tipiche
- Switch-to-Switch: Collegamento di switch OSFP 800G dual-port in architetture spine-leaf su distanze maggiori.
- Switch-to-Adapter: Collegamento di switch OSFP a DPU ConnectX-7 o BlueField-3 utilizzando transceiver OSFP o QSFP112.
- Breakout 400G/800G: Utilizzato con transceiver OSFP dual-port per supportare due collegamenti a 4 canali da 400G.
- Cluster AI e HPC che richiedono connettività GPU-GPU a bassa latenza e alta larghezza di banda tra i rack.
Compatibilità
Il MFP7E10-N050 è compatibile con i transceiver NVIDIA, tra cui:
- OSFP dual-port: MMA4Z00-NS (800G DR8) per switch InfiniBand/Ethernet
- OSFP single-port: MMA4Z00-NS400 (400G) per schede ConnectX-7
- QSFP112: MMA1Z00-NS400 (400G) per DPU BlueField-3
- Supporta anche protocolli 400GbE/NDR InfiniBand e NVLink.
Importante: i connettori MPO-12/APC non sono compatibili con i connettori MPO-12/UPC (guscio blu). Non mescolare con transceiver 100G/200G che utilizzano la lucidatura UPC.
Specifiche
| Parametro | Valore |
|---|---|
| Modello | MFP7E10-N050 |
| Lunghezza | 50 m (tolleranza: +2% × L / -0) |
| Tipo di fibra | Multimodale OM4 (50/125 µm) per lunghezze >30 m |
| Tipo di connettore | Femmina MPO-12/APC a femmina MPO-12/APC, guscio verde |
| Fibre attive | 8 (4 Tx, 4 Rx) |
| Polarità | Crossover di tipo B |
| Perdita di inserzione (max) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Perdita di ritorno (min) | ≥ 35 dB |
| Diametro cavo | 3,0 ± 0,2 mm |
| Raggio di curvatura minimo | 30 mm (in qualsiasi punto del cavo) |
| Guaina | Aqua, LSZH / OFNR |
| Temperatura operativa | 0 °C a 70 °C |
| Temperatura di stoccaggio | -40 °C a 85 °C |
| Umidità (non condensante) | 10% - 85% RH |
| Standard | GR-1435, IEC 61754-7, ANSI/TIA-604-5 |
Guida alla selezione
| Codice articolo | Descrizione | Lunghezza |
|---|---|---|
| MFP7E10-N003 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 3 m |
| MFP7E10-N005 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 5 m |
| MFP7E10-N007 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 7 m |
| MFP7E10-N010 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 10 m |
| MFP7E10-N015 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 15 m |
| MFP7E10-N020 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 20 m |
| MFP7E10-N025 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 25 m |
| MFP7E10-N030 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 30 m |
| MFP7E10-N035 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 35 m |
| MFP7E10-N040 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 40 m |
| MFP7E10-N050 | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC | 50 m |
Vantaggi
- Bassa perdita e alta perdita di ritorno: Garantisce segnali ottici puliti per la modulazione PAM4 400G/800G.
- Lucidatura APC: Minimizza i riflessi, fondamentale per InfiniBand NDR e Ethernet 800G.
- Crossover di tipo B: Semplifica l'accoppiamento diretto dei transceiver; non sono necessari adattatori di inversione di polarità.
- Guaina LSZH/OFNR: Bassa emissione di fumo e ritardante di fiamma, adatta per spazi plenum e riser.
- Qualificato NVIDIA: Testato e raccomandato per le famiglie di switch ConnectX-7, BlueField-3 e Spectrum.
- Portata massima: La lunghezza di 50m è il massimo supportato con due pannelli patch (4 giunzioni di connettori) secondo le specifiche NVIDIA.
Domande frequenti
Questo cavo è compatibile con i transceiver QSFP112?
Sì, se utilizzato con il transceiver NVIDIA QSFP112 400G appropriato (ad esempio, MMA1Z00-NS400) sul lato adattatore.
Posso usarlo con connettori MPO-12/UPC?
No. MPO-12/APC (guscio verde) non è meccanicamente o otticamente compatibile con MPO-12/UPC (guscio blu). L'uso combinato può danneggiare le terminazioni dei connettori.
50m è la portata massima per questo cavo?
Sì, secondo le specifiche NVIDIA, il MFP7E10-N050 è la variante più lunga di questa serie, supportando fino a 50m di lunghezza totale del collegamento quando si includono fino a due pannelli patch ottici (4 giunzioni di connettori).
Il cavo è sensibile all'ESD?
No, il cavo non ha parti conduttive. Tuttavia, si applicano le normali precauzioni ESD durante la manipolazione dei transceiver.
Precauzioni per la manipolazione
- Mantenere i cappucci antipolvere sui connettori fino all'installazione per evitare contaminazioni.
- Pulire i connettori del cavo e del transceiver utilizzando un pulitore per connettori ottici prima dell'accoppiamento.
- Evitare di piegare il cavo al di sotto del raggio di curvatura di 30 mm.
- Non esporre a liquidi o utilizzare al di fuori dell'intervallo di temperatura specificato.
- Conservare tra -40 °C e 85 °C quando non in uso.
Introduzione all'azienda
Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, serviamo clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate.
Supportato da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. Offriamo soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegna globale.
Fatti chiave a colpo d'occhio
Connettore e polarità: Femmina MPO-12/APC, crossover di tipo B, guscio verde
Fibra e lunghezza: Multimodale OM4, 50 m (164 piedi), 8 fibre attive
Prestazioni ottiche: IL ≤ 0,370 dB, RL ≥ 35 dB
Conformità: GR-1435, IEC 61754-7, OFNR/LSZH
Matrice di compatibilità
| Transceiver / Dispositivo | Tipo di porta | Compatibile |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP dual-port | Sì |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (single port) | Sì |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Sì |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Sì |
| Transceiver MPO-12/UPC (100G/200G) | MPO-12/UPC | No (lucidatura diversa) |
Checklist acquirente
- Confermare il tipo di porta del transceiver: OSFP, OSFP dual-port o QSFP112
- Verificare la lucidatura del connettore: MPO-12/APC (guscio verde) vs UPC (guscio blu)
- Controllare la lunghezza del cavo richiesta — MFP7E10-N050 è di 50 metri
- Assicurare il tipo di fibra: multimodale OM4 per lunghezze >30m
- Pianificare la gestione dei cavi: raggio di curvatura minimo di 30 mm
- Considerare la perdita di inserzione del pannello patch: sono ammesse fino a 4 giunzioni di connettori
