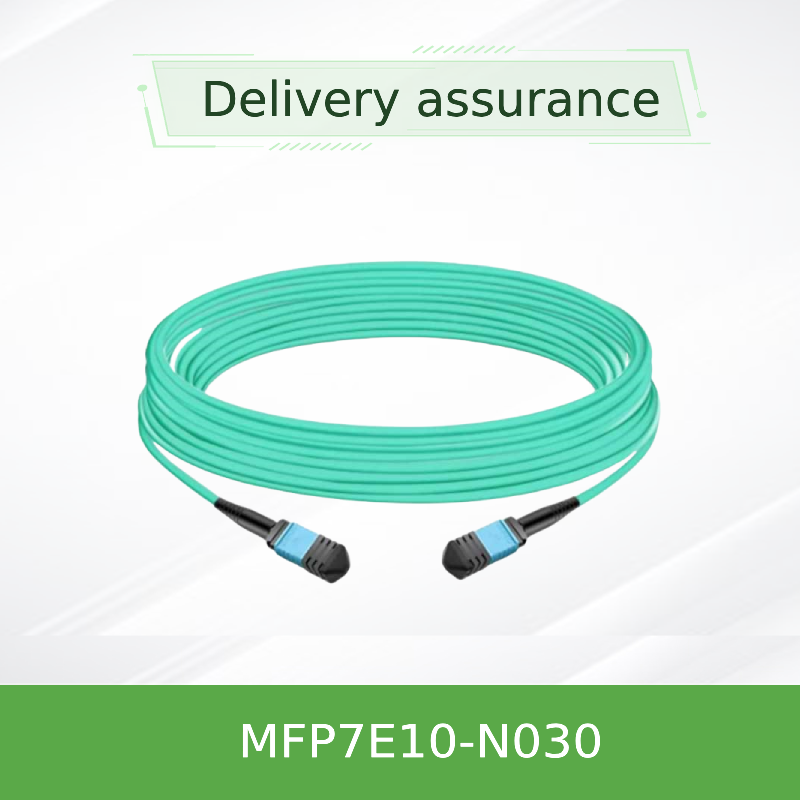

NVIDIA MFP7E10-N030 30 metri Multimode MPO-12/APC Cavo in fibra ottica
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E10-N030 (980-9i557-00N030) |
| Documento: | MFP7E10-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello: | MFP7E10-N030 | Lunghezza: | 30 m. |
|---|---|---|---|
| Tipo di fibra: | Multimodale om4 | Connettori: | MPO-12/APC (femmina) |
| Perdita di inserzione: | ≤ 0,362 dB | Perdita di ritorno: | ≥ 35 dB |
| Evidenziare: | NVIDIA MPO-12 cavo a fibra ottica multimodo,Cavo in fibra di 30 metri MPO-12 APC,NVIDIA cavo a fibra multi-modo di 30 metri |
||
Descrizione di prodotto
NVIDIA MFP7E10-N030 30 metri Multimode MPO-12/APC Cavo in fibra ottica
NVIDIA MFP7E10-N030- 30 metri MPO-12/APC a MPO-12/APC cavo a fibra multimode, crossover di tipo B, OM4 (50/125 μm). Progettato per collegamenti InfiniBand e Ethernet 400G/800G tra OSFP a doppia porta, OSFP a singola porta,e trasmettitori QSFP112- Basso livello di perdita di inserimento, giacca LSZH/OFNR, supporta una portata fino a 50 m con pannelli patch.
Visualizzazione del prodotto
Il cavo ottico passivo della serie NVIDIA MFP7E10-Nxxx è progettato per interconnessioni di data center ad alta densità.MFP7E10-N030(30m) utilizza 8 fibre attive all'interno di un connettore MPO‐12/APC a 12 fibre, con 4 fibre che fungono da elementi di resistenza.garantire l'integrità del segnale per i protocolli ad alta velocità.
Questo cavo è unCrossover di tipo BL'allineamento del canale di trasmissione 1 a un'estremità per ricevere il canale 12 all'estremità opposta è critico per l'accoppiamento diretto dei trasmettitori e ricevitori senza ulteriore gestione della polarità.Supporta sia gli ambienti InfiniBand (NDR) che Ethernet (400GbE/800GbE).
Caratteristiche chiave
Optico e fisico
- 50/125 μm fibra OM4 multimodo (lunghezza > 30 m)
- Connettori femminili MPO‐12/APC, guscio verde
- 8 fibre attive / 4 inattive (membri di forza)
- Polarità di incrocio di tipo B
- Giacca Aqua LSZH / OFNR, di diametro 3,0 ± 0,2 mm
Performance e conformità
- Perdite di inserimento ≤ 0,35 + 0,0004 * L (dB); per 30 m: ≤ 0,362 dB
- Perdite di ritorno ≥ 35 dB
- Raggio di piegatura minimo: 30 mm (in qualsiasi punto del cavo)
- Temperatura di funzionamento: da 0 °C a 70 °C
- Per i prodotti di cui all'allegato I, parte B, punto 1, lettera a), del regolamento (CE) n. 715/2009:
Tecnologia
L'estremità di APC (Angled Physical Contact) con una lucidatura di 8 gradi è fondamentale per i collegamenti ottici ad alta velocità: devia i riflessi interni verso l'esterno dal laser trasmettitore,riduzione della distorsione del segnale e degli errori di bitIl cavo e '...passivoe non contiene elettronica attiva, garantendo una bassa latenza e un'elevata affidabilità.I perni di allineamento MPO-12 (nel ricevitore) si accoppiano con fori di allineamento nel connettore del cavo per accoppiamento ottico preciso.
NVIDIA specifica il MFP7E10‐Nxxx per collegamenti che includono fino a due pannelli di patch ottici (totalmente 4 giunzioni di connettore) mantenendo la portata massima di 50 metri.
Disposizioni tipiche
- Interruttore a interruttore:Collegamento di interruttori OSFP 800G a doppia porta nei tessuti a spina dorsale.
- Interruttore ad adattatore:Connessione degli interruttori OSFP a DPU ConnectX‐7 o BlueField‐3 utilizzando trasmettitori OSFP o QSFP112.
- 400G/800G di fuga:Utilizzato con trasmettitori OSFP a doppia porta (ad esempio, MMA4Z00-NS) per supportare due collegamenti 400G a 4 canali.
- cluster AI e HPC che richiedono una connettività GPU-GPU a bassa latenza e ad alta larghezza di banda.
Compatibilità
L'MFP7E10‐N030 è compatibile con i ricevitori NVIDIA tra cui:
- OSFP a doppia porta:MMA4Z00-NS (800G DR8) per switch InfiniBand/Ethernet
- OSFP a porta singola:MMA4Z00-NS400 (400G) per adattatori ConnectX‐7
- QSFP112:MMA1Z00-NS400 (400G) per le DPU BlueField‐3
- Supporta anche i protocolli 400GbE/NDR InfiniBand e NVLink.
Importante: i connettori MPO‐12/APC sono- No, no.compatibile con i connettori MPO‐12/UPC (blue shell).
Specificità
| Parametro | Valore |
|---|---|
| Modello | MFP7E10-N030 |
| Distanze | 30 m (tolleranza: +2% * L / -0) |
| Tipo di fibra | Multimodo OM4 (50/125 μm) per lunghezza > 30 m; OM3 per ≤ 30 m |
| Tipo di connettore | MPO‐12/APC femmina a MPO‐12/APC femmina, conchiglia verde |
| Fibre attive | 8 (4 Tx, 4 Rx) |
| Polarità | Crossover di tipo B |
| Perdita di inserimento (max) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB @ 30m |
| Perdita di rendimento (min) | ≥ 35 dB |
| Diametro del cavo | 3.0 ± 0,2 mm |
| Raggio di curva min | 30 mm (ovunque sul cavo) |
| Giubbotto | Aqua, LSZH / OFNR |
| Temperatura di funzionamento | 0 °C a 70 °C |
| Temperatura di conservazione | -40 °C a 85 °C |
| Umidità (non condensante) | 10% ∼ 85% RH |
| Norme | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Guida alla selezione
| Numero della parte d'ordine | Descrizione | Distanze |
|---|---|---|
| MFP7E10-N003 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 7 metri |
| MFP7E10-N010 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA cavo a fibra passiva, MMF, MPO12 APC a MPO12 APC | 50 m |
Vantaggi
- Basse perdite e alte perdite di rendimento:Garantisce segnali ottici puliti per la modulazione PAM4 400G/800G.
- Polito APC:Minimizza le riflessioni, fondamentali per NDR InfiniBand e 800G Ethernet.
- Crossover di tipo B:Semplifica l'accoppiamento diretto del ricevitore; non è necessario alcun adattatore di inversione di polarità.
- Vestido LSZH/OFNR:Basso tenore di fumo e ritardante della fiamma, adatto per gli spazi plenum e riser.
- NVIDIA qualificato:Testato e raccomandato per le famiglie di switch ConnectX‐7, BlueField‐3 e Spectrum.
Servizio e supporto
Hong Kong Starsurge Group fornisce fornitura globale, supporto multilingue ed esperienza tecnica per le soluzioni di rete NVIDIA.e assistenza post-venditaContatta il nostro team di vendita per i prezzi di volume e le richieste di lunghezza personalizzate.
Domande frequenti
Questo cavo è compatibile con i ricevitori QSFP112?
Sì, se utilizzato con l'adeguato transceiver NVIDIA QSFP112 400G (ad esempio, MMA1Z00-NS400) sul lato dell'adattatore.
Posso utilizzarlo con i connettori MPO‐12/UPC?
No. MPO‐12/APC (shell verde) non è meccanicamente o otticamente compatibile con MPO‐12/UPC (shell blu).
Qual è la portata massima di un cavo di 30 metri?
Il cavo stesso è di 30 m, ma il collegamento complessivo può supportare fino a 50 m se inclusi due pannelli di patch (4 giunzioni di connettore) con un adeguato budget delle perdite.
Il cavo è sensibile all'ESD?
No, il cavo non ha parti conduttive, tuttavia si applicano le precauzioni ESD standard quando si gestiscono i ricevitori.
Precauzioni per la manipolazione
- Tenere i tappi antipolvere sui connettori fino all'installazione per evitare la contaminazione.
- Prima dell'accoppiamento, pulire i connettori del cavo e del ricevitore con un detergente per connettori ottici.
- Evitare di piegare il cavo al di sotto del raggio di piegatura di 30 mm.
- Non esporre al liquido né operare al di fuori della gamma di temperatura nominale.
- Conservare tra -40 °C e 85 °C quando non in uso.
Introduzione all'azienda
Hong Kong Starsurge Group Co., Limitedè un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.punti di accesso wireless, controller, cavi e attrezzature di rete correlate.
Sostenuta da un team di vendite e tecnici esperti, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa.sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e consegna globale.e soluzioni su misura che aiutano i clienti a costruire efficienti, scalabile e affidabile infrastrutture di rete.
Fatti chiave in sintesi
Collegamento e polarità:MPO‐12/APC femmina, crossover di tipo B, conchiglia verde
Fibra e lunghezza:Multimodo OM4, 30 m (98 ft), 8 fibre attive
Performance ottica:IL ≤ 0,362 dB, RL ≥ 35 dB
Rispetto:GR‐1435, IEC 61754‐7, OFNR/LSZH
Matrice di compatibilità
| Trasmettitore / dispositivo | Tipo di porta | Compatibile |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP a doppia porta | - Sì, sì. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (porta singola) | - Sì, sì. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | - Sì, sì. |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | - Sì, sì. |
| Trasmettitori MPO‐12/UPC (100G/200G) | MPO‐12/UPC | No (diversa lucidatura) |
Lista di controllo dell'acquirente
- Confermare il tipo di porta del ricevitore: OSFP, OSFP a doppia porta o QSFP112
- Verificare la lucidatura del connettore: MPO‐12/APC (conchiglia verde) vs. UPC (conchiglia blu)
- Verificare che la lunghezza del cavo richiesta MFP7E10‐N030 sia di 30 metri
- Assicurare il tipo di fibra: OM4 multimodo per lunghezze > 30 m, OM3 per lunghezze più brevi
- Piano di gestione dei cavi: raggio minimo di piegatura di 30 mm
- Considera la perdita di inserimento del pannello di patch se utilizzato in collegamenti lunghi
