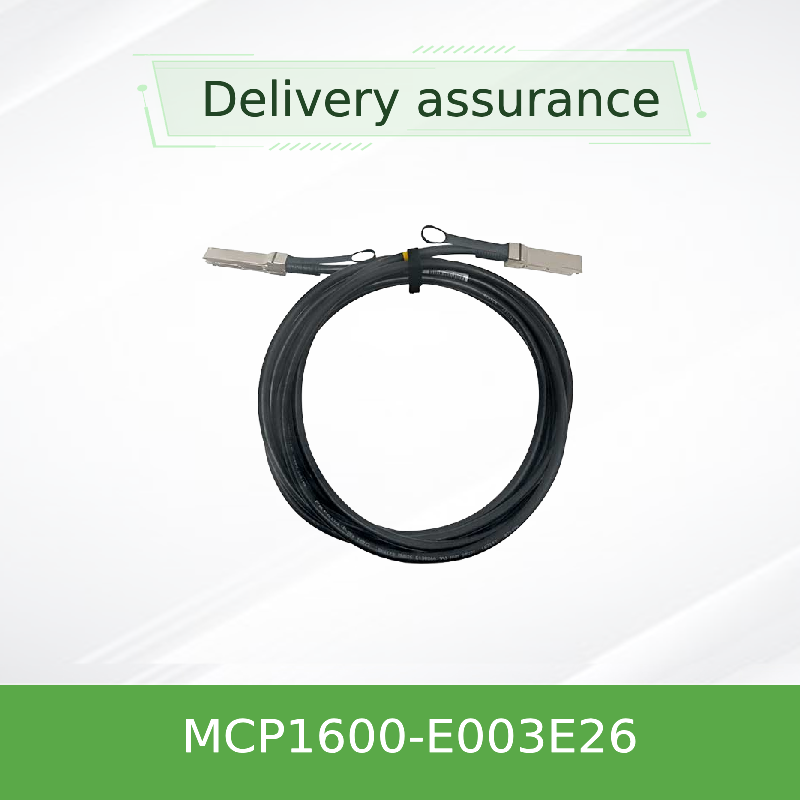

Cavo DAC passivo Mellanox MCP1600-E003E26 100Gb/s QSFP28 – 3m, 26AWG, EDR InfiniBand
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cavo DAC Mellanox QSFP28 3m,Cavo passivo InfiniBand 100Gb/s,Cavo di rete EDR 26AWG |
||
Descrizione di prodotto
Cavo DAC passivo Mellanox MCP1600-E003E26 100Gb/s QSFP28
Cavo in rame passivo da 3m • 26 AWG • EDR InfiniBand • 100Gbps
Interconnessione affidabile ed economica per brevi distanze per applicazioni EDR InfiniBand ed Ethernet a 100Gb/s. Fattore di forma QSFP28 hot-pluggable, basso consumo energetico (<0,1W) e integrità del segnale robusta per data center e ambienti di high-performance computing.Panoramica del prodotto
Il Mellanox MCP1600-E003E26 è un cavo in rame passivo direct attach (DAC) QSFP28 da 100Gb/s progettato per interconnessioni ad alta densità e bassa latenza. Dispone di quattro coppie di rame ad alta velocità che operano a 25Gb/s per corsia, fornendo una larghezza di banda aggregata di 100Gb/s. Questo cavo da 3 metri utilizza un calibro AWG 26 ed è terminato con connettori QSFP28 standard del settore. È pienamente conforme agli standard SFF-8665 e SFF-8636, garantendo un'interoperabilità senza interruzioni con switch, adattatori Mellanox e altri sistemi abilitati QSFP28. La guaina LSZH (Low Smoke Zero Halogen) e la conformità RoHS lo rendono adatto per implementazioni in data center aziendali e green.
Caratteristiche principali
Velocità dati aggregata di 100Gb/s (4 × 25Gb/s)
- Fattore di forma QSFP28, conforme a SFF-8665
- Rame passivo - consumo energetico zero per il condizionamento del segnale
- Tensione di alimentazione singola di 3,3V (Vcc 3.135-3.465V)
- Temperatura operativa della custodia da 0°C a 70°C
- Bit Error Rate (BER) < 1E-15 con sistemi Mellanox
- Hot-pluggable, gestione I²C tramite SFF-8636Guaina LSZH, conforme a RoHS, PCB senza piombo e senza alogeni
- Test di produzione rigorosi per affidabilità out-of-box
- Garanzia hardware limitata di 1 anno
- Tecnologia e integrità del segnale
- I cavi in rame passivo Mellanox utilizzano una costruzione in rame twin-ax di precisione con controllo dell'impedenza ottimizzato (100Ω nominale) per minimizzare la riflessione del segnale e il crosstalk. Ogni corsia è schermata in modo indipendente e il cavo complessivo è rivestito con materiale LSZH per ridurre fumo ed emissioni tossiche in caso di incendio. La serie MCP1600 è caratterizzata per il ritardo di propagazione (tipicamente 4,5 ns/m) e mantiene eccellenti prestazioni di return loss e insertion loss nell'intervallo operativo 0-70°C. L'EEPROM integrato memorizza gli attributi del cavo e le informazioni sul prodotto, consentendo ai sistemi host di configurare automaticamente i parametri per prestazioni ottimali del collegamento.
Distribuzioni tipiche
High-Performance Computing (HPC):
Collega switch InfiniBand EDR a nodi di calcolo, sistemi di storage e cluster GPU.
- Data Center Leaf-Spine: Interconnessioni top-of-rack (ToR) a breve distanza verso switch spine in reti Ethernet 100G.
- Reti Core Enterprise: Collegamenti backbone affidabili all'interno o tra rack adiacenti nei data center aziendali.
- Laboratori di test e sviluppo: Collegamenti a basso consumo energetico e convenienti per prototipazione e validazione delle prestazioni.
- CompatibilitàIl MCP1600-E003E26 è compatibile con qualsiasi porta QSFP28/100G che aderisce agli standard SFF-8665 e SFF-8636. È stato validato con switch Mellanox Spectrum™ e Quantum™, adattatori ConnectX® e DPU BlueField®. Funziona anche con switch e server di terze parti dotati di cage QSFP28, a condizione che l'host supporti i DAC in rame passivi. Per prestazioni BER ottimali, Mellanox consiglia di utilizzare questo cavo all'interno di sistemi end-to-end Mellanox.
Specifiche
Parametro
Min
| Tipico | Max | Unità | Tensione di alimentazione (Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | V | Tensione di ingresso dati | -- |
| -- | 3.6 | Calibro del cavo: | Consumo energetico | -- |
| -- | 3.6 | Calibro del cavo: | Consumo energetico | -- |
| -- | Calibro del cavo: | Calibro del cavo: | Temperatura operativa della custodia | 0 |
| -- | 70 | Calibro del cavo: | Temperatura di stoccaggio | 5 |
| -- | 85 | Calibro del cavo: | Impedenza caratteristica | 5 |
| -- | 85 | Calibro del cavo: | Impedenza caratteristica | 90 |
| 100 | 110 | Ω | Ritardo di propagazione (informativo) | -- |
| 4.5 | Calibro del cavo: | ns/m | Calibro del cavo: | 26 AWG |
Lunghezza del cavo: 3 m (±50 mm)
Diametro esterno: 9.4 ± 0.4 mm
Raggio di curvatura minimo (singolo): 47 mm
Raggio di curvatura minimo (ripetitivo/assemblaggio): 94 mm
Nota: Tutte le specifiche si basano sulla scheda tecnica Mellanox MCP1600-E0xxEyy. Si prega di confermare prima dell'ordine.Guida alla selezione (Serie MCP1600)
Codice prodotto
Lunghezza
| AWG | Guaina | Descrizione | MCP1600-E00AE30 | 0.5m |
|---|---|---|---|---|
| 30 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 30 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 30 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 30 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 26 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 26 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | 4.0m |
| 26 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
| 26 | LSZH | Nero, EDR, QSFP28 100Gb/s | * Tutti i cavi sono conformi a RoHS, con PCB LF/HF e guaina LSZH. | Vantaggi |
Conveniente:
Il design passivo elimina i transceiver ottici, riducendo il costo totale dell'interconnessione.
- Basso consumo energetico:< 0,1W per collegamento, ideale per data center sensibili all'alimentazione.
- Nessuna penalità di latenza: Il percorso diretto in rame evita ritardi di ritrasmissione o conversione del segnale.
- Affidabile integrità del segnale: Coppie schermate e controllo preciso dell'impedenza garantiscono BER < 1E-15.
- Facile implementazione: Hot-pluggable, pre-testato e riconosciuto automaticamente dai sistemi host.Responsabilità ambientale:
- Materiali LSZH, RoHS e privi di alogeni supportano le iniziative di IT green.Servizio e supporto
- Hong Kong Starsurge Group fornisce un supporto completo pre-vendita e post-vendita per i cavi DAC Mellanox. I servizi includono:Consulenza tecnica:
Verifica della compatibilità, dimensionamento della lunghezza/diametro del cavo e consigli sull'implementazione.
Logistica globale:
- Consegna rapida e tracciata in oltre 60 paesi con imballaggio sicuro.Garanzia:
- Garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti.Supporto RMA:
- Adattatori Mellanox ConnectX®-5 / -6Domande frequenti (FAQ)
- D: Qual è la velocità dati massima del MCP1600-E003E26?R: 100Gb/s (4 corsie × 25Gb/s) - adatto per EDR InfiniBand e Ethernet 100G.
D: Questo cavo è compatibile con switch non Mellanox?
R: Sì, qualsiasi porta QSFP28 conforme a SFF-8665 e SFF-8636 può utilizzare questo DAC passivo. Tuttavia, per prestazioni BER garantite, Mellanox consiglia sistemi end-to-end Mellanox.
D: Qual è l'intervallo di temperatura operativa?
R: Temperatura della custodia da 0°C a 70°C; stoccaggio da -40°C a 85°C.
D: Questo cavo richiede alimentazione esterna?
R: No, è passivo e assorbe solo Vcc per l'EEPROM (< 0,1W).
D: Qual è il raggio di curvatura minimo?
R: Curvatura singola: 47mm; curvatura ripetitiva/assemblaggio: 94mm (10 × diametro esterno).
PrecauzioniNon piegare il cavo oltre il raggio di curvatura minimo specificato, specialmente vicino al connettore (curvatura di assemblaggio).
Evitare di tirare o stressare il cavo durante l'installazione; utilizzare una gestione dei cavi appropriata.
Assicurarsi che la porta host sia compatibile con QSFP28 e supporti i DAC in rame passivi.
Conservare in un ambiente asciutto e a temperatura controllata tra -40°C e 85°C.
- Ispezionare i connettori per sporco o danni prima dell'inserimento; utilizzare strumenti di pulizia approvati se necessario.
- Informazioni su Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegna globale. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.
- Fatti chiave
- Prodotto:
Mellanox MCP1600-E003E26
Tipo:
DAC passivo, QSFP28
- Velocità dati: 100 Gb/s (4×25G)
- Lunghezza: 3 m (26 AWG)
- Conformità: SFF-8665, SFF-8636
- Guaina: LSZH, RoHS
- Garanzia: Limitata 1 anno
- Matrice di compatibilitàSwitch Mellanox Quantum™ / Spectrum™
- Adattatori Mellanox ConnectX®-5 / -6Piattaforme DPU BlueField®
Porte QSFP28 di terze parti (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- Checklist acquirente
- ✓ Confermare la lunghezza richiesta (3m, 26AWG)
- ✓ Verificare che la porta host supporti i DAC in rame passivi
- ✓ Controllare l'intervallo di temperatura operativa (0-70°C)
✓ Assicurarsi che la guaina LSZH sia adatta al proprio ambiente
- ✓ Richiedere la politica RMA e la disponibilità delle scorte
- Prodotti correlati
- MCP1600-E005E26 (5m, 26AWG)
- MCP1600-E002E30 (2m, 30AWG)
- MCP1600-E00AE30 (0.5m, 30AWG)
Transceiver ottici 100G QSFP28 SR4
Gestione dei cavi per data center 100G
