NVIDIA MFP7E20-N015 Cavo MPO-12/APC multimodo da 15 metri per trasmettitori OSFP e QSFP112
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MFP7E20-N015 | Forma materiale: | filo tondo |
|---|---|---|---|
| Consentito resistenza alla trazione: | 1000N <10000n | Certificazione: | RoHS, CE, ISO9001, VDE, CCC |
| materiale della guaina: | PVC | Lunghezza: | 15m |
| Velocità dati: | 400 GB/s | Origine: | India / Israele / Cina |
| Evidenziare: | NVIDIA cavo MPO-12/APC da 15 metri,Cavo multimodo per ricevitori OSFP,QSFP112 trasmettitori cavo MPO-12/APC |
||
Descrizione di prodotto

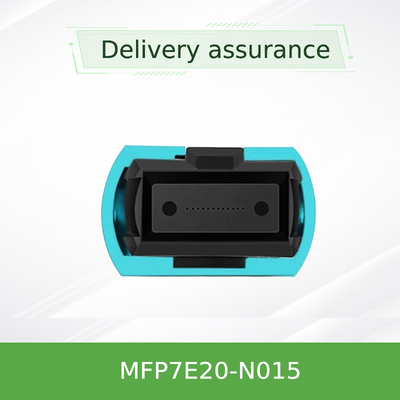

Cavo MPO-12/APC Multimodale NVIDIA MFP7E20-N015 da 15 metri
Cavo ottico passivo ad alte prestazioni a 8 fibre con topologia crossover di tipo B. Progettato per interconnessioni InfiniBand e Ethernet 400GbE/NDR, supporta transceiver OSFP e QSFP112 twin-port. Lunghezza 15 metri, multimodale OM3/OM4, guaina LSZH e connettori APC per bassa riflessione posteriore. Ideale per collegamenti top-of-rack e intra-rack nei data center.
Fatti chiave
- Lunghezza: 15 m (MFP7E20-N015)
- Tipo di fibra: Multimodale OM3 (≤30m) / OM4
- Connettore: MPO-12/APC femmina, 8 fibre attive
- Topologia: Crossover di tipo B
- Guaina: Aqua LSZH / OFNR
- Portata massima: 50 m (con 4 connettori nel collegamento)
- Protocolli: InfiniBand, Ethernet, NVLink
Panoramica del prodotto
La serie NVIDIA MFP7E20-Nxxx è un cavo passivo in fibra multimodale con connettori MPO-12/APC. Il MFP7E20-N015 è una variante da 15 metri che fornisce un collegamento fisico diretto a bassa perdita tra transceiver OSFP 800G twin-port, OSFP 400G single-port e transceiver QSFP112 400G. Con una lucidatura angolata di 8 gradi, l'interfaccia APC minimizza le riflessioni posteriori (perdita di ritorno ≥35 dB) per preservare l'integrità del segnale nei collegamenti PAM4 ad alta velocità. Il cavo è pienamente conforme alle normative Telcordia GR-1435 e IEC 61754-7 ed è prodotto sotto rigorosi controlli di qualità per garantire affidabilità plug-and-play.
Caratteristiche principali
- 8 fibre attive - 4 lane per direzione per trasmissione 400G/800G
- Connettori MPO-12/APC femmina - La lucidatura angolata elimina le dannose riflessioni posteriori
- Cablaggio crossover di tipo B - La mappatura Pin 1 su Pin 12 consente l'attacco diretto da transceiver a transceiver
- Guaina flessibile rotonda LSZH - Basso fumo, zero alogeni, colore aqua, diametro 3,0 ±0,2 mm
- Portata massima 50 m - con due pannelli patch e quattro giunzioni di connettori
- Supporta InfiniBand, Ethernet e NVLink - a prova di futuro per protocolli di prossima generazione
- Chiusura a pressione - installazione rapida e sicura
Tecnologia e design
Il MFP7E20-N015 utilizza fibre multimodali da 50/125 µm (OM3 per lunghezze ≤30 m, OM4 per >30 m). Il connettore MPO presenta fori di allineamento che si accoppiano con i pin di allineamento del transceiver per un accoppiamento ottico preciso. La faccia terminale APC a 8 gradi riduce la riflettività, mentre il pinout crossover (Tipo B) garantisce che il laser di trasmissione sulla lane 1 di un'estremità si allinei con il ricevitore sulla lane 12 dell'estremità opposta, eliminando la necessità di un adattatore di polarità separato. Il cavo è terminato con connettori a bassa perdita (IL ≤0,35 + 0,0004×L dB) ed è testato in fabbrica al 100% per perdita di inserzione, perdita di ritorno e continuità delle fibre.
Distribuzioni tipiche
- Switch-to-switch - Collega switch OSFP twin-port in topologie spine-leaf
- Switch-to-adapter - Collega switch OSFP a DPU ConnectX-7 o BlueField-3 con transceiver QSFP112/OSFP
- Server-to-switch - Connettività top-of-rack 400G/800G ad alta densità
- Intra-rack del data center - Collegamenti a corto raggio all'interno di un rack o tra rack adiacenti
Compatibilità
Transceiver: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protocolli: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Tipo di connettore: MPO-12/APC (femmina) - Non compatibile con MPO-12/UPC
Porte: OSFP twin-port, OSFP single-port, QSFP112
Protocolli: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Tipo di connettore: MPO-12/APC (femmina) - Non compatibile con MPO-12/UPC
Porte: OSFP twin-port, OSFP single-port, QSFP112
Specifiche
| Parametro | Valore / Intervallo | Note |
|---|---|---|
| Numero prodotto | MFP7E20-N015 | Lunghezza 15 m |
| Numero fibre | 8 (attive) | 4 inattive come elementi di rinforzo |
| Tipo di fibra | Multimodale OM3 (≤30 m) / OM4 | 50/125 µm |
| Tipo di connettore | MPO-12/APC (femmina) | IEC 61754-7 |
| Perdita di inserzione (IL) | ≤0,35 + 0,0004×L dB | L = lunghezza in metri |
| Perdita di ritorno (RL) | ≥35 dB | Lucidatura APC |
| Diametro cavo | 3,0 ±0,2 mm | Rotondo, flessibile |
| Raggio di curvatura minimo | 30 mm | Ovunque sul cavo |
| Materiale guaina | Aqua LSZH / OFNR | Basso fumo, zero alogeni |
| Temp. operativa. | 0 °C a 70 °C | Conservazione: -40 °C a 85 °C |
| Topologia | Tipo B (crossover) | Mappatura Pin 1 ↔ 12 |
Guida alla selezione
| Numero parte d'ordine | Lunghezza | Descrizione |
|---|---|---|
| MFP7E20-N003 | 3 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N005 | 5 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N010 | 10 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N015 | 15 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N020 | 20 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N025 | 25 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N030 | 30 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N040 | 40 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N050 | 50 m | Cavo in fibra passivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
Vantaggi
- Integrità del segnale - La lucidatura APC e il crossover di tipo B riducono riflessioni e problemi di polarizzazione
- Conveniente - Design passivo senza rame e senza elettronica attiva, riducendo il consumo energetico
- Affidabilità - Conformità GR-1435 e test in fabbrica al 100% garantiscono prestazioni costanti
- Flessibilità - La guaina LSZH e il piccolo raggio di curvatura semplificano il routing in rack ad alta densità
- Scalabilità - Supporta 400G/800G oggi e futuri protocolli ad alta velocità
Domande frequenti
Qual è la differenza tra MPO-12/APC e MPO-12/UPC?
APC (lucidatura angolata) ha un angolo di 8 gradi che riduce le riflessioni posteriori, critico per segnali PAM4 ad alta velocità. UPC (lucidatura ultra-piatta) è tipicamente utilizzato per collegamenti a velocità inferiori. Non sono meccanicamente compatibili.
Posso usare questo cavo con transceiver da 100G?
Sebbene il cavo supporti 8 fibre, è ottimizzato per applicazioni 400G/800G. Per 100G (4x25G-NRZ) vengono comunemente utilizzati cavi MPO-12/UPC; si prega di verificare la compatibilità con il proprio transceiver.
Qual è la distanza massima consigliata per il collegamento N015?
50 metri con due pannelli patch e quattro giunzioni di connettori totali. Per l'attacco diretto senza pannelli patch, la portata tipica è fino a 30-40 metri a seconda del budget di collegamento.
Il cavo supporta NVLink?
Sì, la serie MFP7E20-Nxxx è progettata per supportare i protocolli NVLink, InfiniBand ed Ethernet, secondo le linee guida di interoperabilità di NVIDIA.
Precauzioni per la manipolazione
- Mantenere i cappucci antipolvere protettivi fino all'installazione per evitare contaminazioni
- Pulire sempre sia il cavo che i connettori del transceiver con detergenti di grado ottico prima dell'accoppiamento
- Evitare di piegare il cavo al di sotto del raggio di curvatura minimo di 30 mm
- Non tirare i connettori; utilizzare la linguetta di estrazione o la guaina del cavo per lo scarico della trazione
- Conservare in un ambiente asciutto e pulito entro la temperatura di conservazione da -40 °C a 85 °C
Checklist acquirente
- Verificare il tipo di connettore del transceiver (MPO-12/APC femmina)
- Confermare la lunghezza del collegamento - variante da 15 m (MFP7E20-N015)
- Controllare il tipo di fibra - multimodale OM3/OM4
- Assicurare la polarità - crossover di tipo B richiesto per l'attacco diretto
- Valutare il percorso del cavo e lo spazio per il raggio di curvatura
- Confermare la compatibilità del transceiver (OSFP/QSFP112)
Prodotti correlati
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E20-N010 (10m)
NVIDIA MFP7E20-N020 (20m)
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E20-N010 (10m)
NVIDIA MFP7E20-N020 (20m)
