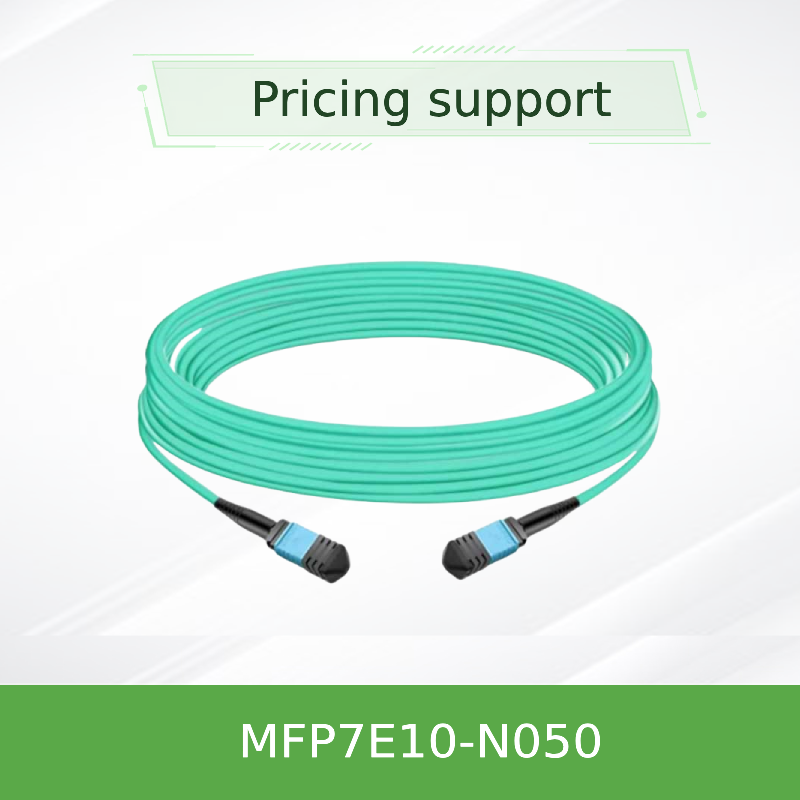

Cavo in fibra ottica multimodale NVIDIA MFP7E10-N050 da 50m MPO-12/APC per InfiniBand e Ethernet 400G/800G
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E10-N050 (980-9i57Y-00N050) |
| Documento: | MFP7E10-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello: | MFP7E10-N050 | Lunghezza: | 50 m. |
|---|---|---|---|
| Tipo di fibra: | Multimodale om4 | Connettori: | MPO-12/APC (femmina) |
| Perdita di inserzione: | ≤ 0,37 dB | Perdita di ritorno: | ≥ 35 dB |
| Evidenziare: | Cavo in fibra NVIDIA da 50m MPO-12,Cavo in fibra multimodale per InfiniBand,Cavo in fibra ottica Ethernet 400G |
||
Descrizione di prodotto
Cavo in Fibra Multimodale MPO-12/APC NVIDIA MFP7E10-N050 da 50m
Cavo ottico passivo ad alte prestazioni a 8 fibre con topologia crossover di tipo B, progettato per interconnessioni InfiniBand e Ethernet 400GbE/NDR, che supporta transceiver OSFP e QSFP112 a doppia porta.
Specifiche Chiave
Lunghezza: 50 m (MFP7E10-N050)
Tipo di Fibra: Multimodale OM4 (lunghezza >30 m)
Connettore: MPO-12/APC femmina, 8 fibre attive
Topologia: Crossover di tipo B
Rivestimento: Aqua LSZH / OFNR
Portata Massima: 50 m (con 4 connettori nel collegamento)
Protocolli: InfiniBand, Ethernet, NVLink
Panoramica del Prodotto
La serie NVIDIA MFP7E10-Nxxx è un assemblaggio di cavi in fibra multimodale passiva con connettori MPO-12/APC. La variante MFP7E10-N050 da 50 metri fornisce un collegamento fisico diretto a bassa perdita tra transceiver OSFP 800G a doppia porta, OSFP 400G a porta singola e QSFP112 400G.
Con una lucidatura angolata di 8 gradi, l'interfaccia APC minimizza i riflessi posteriori (perdita di ritorno ≥35 dB) per preservare l'integrità del segnale nei collegamenti PAM4 ad alta velocità. Il cavo è pienamente conforme alle normative Telcordia GR-1435 e IEC 61754-7 ed è prodotto sotto rigorosi controlli di qualità per garantire affidabilità plug-and-play.
Caratteristiche Principali
8 Fibre Attive
4 linee per direzione per trasmissione 400G/800G
Connettori MPO-12/APC
La lucidatura angolata elimina i dannosi riflessi posteriori
Cablaggio Crossover di Tipo B
La mappatura Pin 1 su Pin 12 consente l'attacco diretto da transceiver a transceiver
Rivestimento Flessibile LSZH
Basso fumo, zero alogeni, colore aqua, diametro 3,0 ±0,2 mm
Portata Massima 50m
Con due pannelli patch e quattro giunzioni connettore
Supporto Multi-Protocollo
InfiniBand, Ethernet e NVLink per implementazioni a prova di futuro
Tecnologia e Design
Il MFP7E10-N050 utilizza fibra multimodale OM4 da 50/125 µm ottimizzata per lunghezze >30 m. Il connettore MPO presenta fori di allineamento che si accoppiano con i perni di allineamento del transceiver per un accoppiamento ottico preciso.
La faccia terminale APC a 8 gradi riduce la riflettività, mentre il pinout crossover (Tipo B) garantisce che il laser di trasmissione sulla linea 1 di un'estremità si allinei con il ricevitore sulla linea 12 dell'estremità opposta, eliminando la necessità di un adattatore di polarità separato.
Il cavo è terminato con connettori a bassa perdita (IL ≤0,35 + 0,0004×L dB) ed è testato in fabbrica al 100% per perdita di inserzione, perdita di ritorno e continuità della fibra.
Distribuzioni Tipiche
- Switch-to-switch: Collega switch OSFP a doppia porta in topologie spine-leaf attraverso le righe
- Switch-to-adapter: Collega switch OSFP a DPU ConnectX-7 o BlueField-3 con transceiver QSFP112/OSFP
- Server-to-switch: Connettività ad alta densità 400G/800G a metà riga
- Inter-rack del data center: Collegamenti a corto raggio tra rack adiacenti o all'interno di una riga
Compatibilità
Transceiver: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protocolli: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Tipo di Connettore: MPO-12/APC (femmina) - Non compatibile con MPO-12/UPC
Porte: OSFP a doppia porta, OSFP a porta singola, QSFP112
Specifiche Tecniche
| Parametro | Valore / Intervallo | Note |
|---|---|---|
| Numero Prodotto | MFP7E10-N050 | Lunghezza 50 m |
| Numero Fibre | 8 (attive) | 4 inattive come elementi di rinforzo |
| Tipo di Fibra | Multimodale OM4 | 50/125 µm |
| Tipo di Connettore | MPO-12/APC (femmina) | IEC 61754-7 |
| Perdita di Inserzione (IL) | ≤0,35 + 0,0004×L dB | L = lunghezza in metri |
| Perdita di Ritorno (RL) | ≥35 dB | Lucidatura APC |
| Diametro Cavo | 3,0 ±0,2 mm | Rotondo, flessibile |
| Raggio di Curvatura Minimo | 30 mm | Ovunque sul cavo |
| Materiale Rivestimento | Aqua LSZH / OFNR | Basso fumo, zero alogeni |
| Temperatura Operativa | 0 °C a 70 °C | Conservazione: -40 °C a 85 °C |
| Topologia | Tipo B (crossover) | Mappatura Pin 1 ↔ 12 |
Guida alla Selezione
| Numero Parte d'Ordine | Lunghezza | Descrizione |
|---|---|---|
| MFP7E10-N003 | 3 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N005 | 5 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N007 | 7 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N010 | 10 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N015 | 15 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N020 | 20 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N025 | 25 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N030 | 30 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N035 | 35 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N040 | 40 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E10-N050 | 50 m | Cavo in fibra passiva NVIDIA, MMF, MPO12 APC a MPO12 APC |
Vantaggi del Prodotto
- Integrità del segnale: La lucidatura APC e il crossover di tipo B riducono riflessi e problemi di polarizzazione
- Conveniente: Design passivo senza rame, senza elettronica attiva, riduce il consumo energetico
- Affidabilità: Conformità GR-1435 e test di fabbrica al 100% garantiscono prestazioni costanti
- Flessibilità: Il rivestimento LSZH e il piccolo raggio di curvatura semplificano il routing in rack ad alta densità
- Scalabilità: Supporta 400G/800G oggi e futuri protocolli a velocità più elevate
Domande Frequenti
Qual è la differenza tra MPO-12/APC e MPO-12/UPC?
APC (lucidatura angolata) ha un angolo di 8 gradi che riduce i riflessi posteriori, critico per segnali PAM4 ad alta velocità. UPC (lucidatura ultra-piatta) è tipicamente utilizzato per collegamenti a velocità inferiori. Non sono meccanicamente compatibili.
Posso usare questo cavo con transceiver da 100G?
Sebbene il cavo supporti 8 fibre, è ottimizzato per applicazioni 400G/800G. Per cavi MPO-12/UPC da 100G (4x25G-NRZ) sono comunemente utilizzati; si prega di verificare la compatibilità con il proprio transceiver.
Qual è la distanza massima di collegamento consigliata per il N050?
50 metri con due pannelli patch e quattro giunzioni connettore totali. Per l'attacco diretto senza pannelli patch, la portata tipica è fino a 40 metri a seconda del budget di collegamento.
Il cavo supporta NVLink?
Sì, la serie MFP7E10-Nxxx è progettata per supportare i protocolli NVLink, InfiniBand ed Ethernet, secondo le linee guida di interoperabilità di NVIDIA.
Precauzioni di Manipolazione
- Mantenere i cappucci protettivi antipolvere fino all'installazione per prevenire contaminazioni
- Pulire sempre sia il cavo che i connettori del transceiver con detergenti di grado ottico prima dell'accoppiamento
- Evitare di piegare il cavo al di sotto del raggio di curvatura minimo di 30 mm
- Non tirare i connettori; utilizzare la linguetta di estrazione o il rivestimento del cavo per lo scarico della trazione
- Conservare in un ambiente asciutto e pulito entro la temperatura di conservazione da -40 °C a 85 °C
Checklist Acquirente
- Verificare il tipo di connettore del transceiver (MPO-12/APC femmina)
- Confermare la lunghezza del collegamento - variante da 50 m (MFP7E10-N050)
- Controllare il tipo di fibra - OM4 multimodale (per >30 m)
- Assicurare la polarità - crossover di tipo B richiesto per attacco diretto
- Valutare il percorso del cavo e lo spazio per il raggio di curvatura
- Confermare la compatibilità del transceiver (OSFP/QSFP112)
