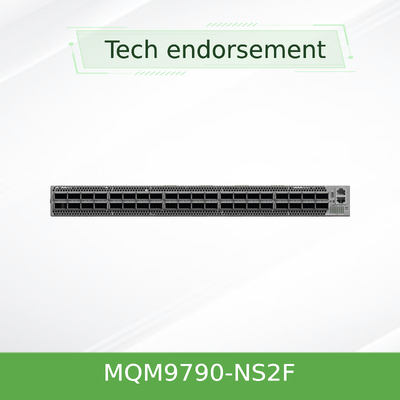

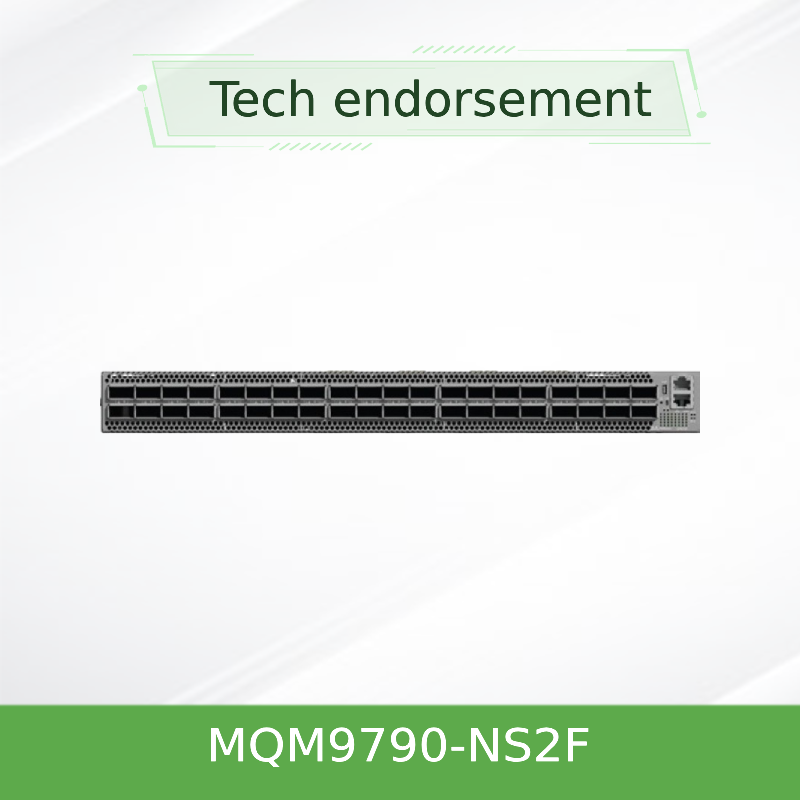

NVIDIA Mellanox MQM9790-NS2F 64-Port NDR 400Gb/s InfiniBand Router.
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Applicazione: | Server | Condizione: | NUOVO E ORIGINALE |
|---|---|---|---|
| Larghezza di banda aggregata: | 51.2 TB/S bidirezionale | Gestione: | MLNX-OS con CLI, WebUI, SNMP, JSON Support |
| Nome: | Commutatore di rete di MQM9790-NS2F InfiniBand Mellanox che riporta in scala fuori i centri dati con | Parola chiave: | commutatore del mellanox 400g |
| Evidenziare: | Nvidia Mellanox 400Gb/s InfiniBand router,Interruttore NDR InfiniBand a 64 porte,Switch di rete con throughput di 51 |
||
Descrizione di prodotto
Router InfiniBand NVIDIA Mellanox MQM9790-NS2F 64 porte NDR 400Gb/s
Router gestito Quantum-2 ad alte prestazioni con 64 porte, routing avanzato e raffreddamento front-to-rear per fabric HPC e AI su larga scala
Panoramica del prodotto
L'NVIDIA Mellanox MQM9790-NS2F è un router InfiniBand ad alte prestazioni che offre 64 porte con larghezza di banda bidirezionale completa di 400 Gb/s in un compatto fattore di forma 1U. Dotato di flusso d'aria P2C (front-to-rear) e capacità di routing avanzate, questo modello è progettato specificamente per ambienti di data center HPC, AI e multi-tenant su larga scala che richiedono segmentazione, isolamento e routing inter-subnet della rete.
In quanto router gestito della serie NVIDIA Quantum-2, fornisce 64 porte QSFP56 che operano a 400 Gb/s per porta con funzionalità di routing avanzate, tra cui routing di subnet InfiniBand, isolamento del traffico e segmentazione della rete multi-tenant. La CPU dual-core x86 integrata esegue MLNX-OS, abilitando una gestione completa on-box, incluso un gestore di subnet integrato e protocolli di routing avanzati per fabric su larga scala.
Caratteristiche principali
- 64 porte da 400 Gb/s: Larghezza di banda bidirezionale completa per porta con connettori QSFP56, che supportano cavi in rame passivi, cavi ottici attivi e moduli ottici
- Throughput di 51,2 Tb/s: Capacità di switching aggregata non bloccante con latenza porta-porta ultra-bassa
- Routing InfiniBand avanzato: Supporta routing di subnet, isolamento del traffico e segmentazione della rete multi-tenant per architetture di fabric complesse
- In-Network Computing (SHARP v3): L'offload collettivo accelerato dall'hardware riduce il tempo delle operazioni MPI e migliora la scalabilità delle applicazioni HPC
- Gestito con MLNX-OS: CPU x86 dual-core on-board con 8 GB di RAM e SSD da 32 GB; gestione completa dello chassis tramite CLI, SNMP e integrazione UFM opzionale
- Alimentazione e ventole ridondanti 1+1: Alimentatori hot-swap certificati 80 Gold+ e ENERGY STAR; flusso d'aria P2C (front-to-rear) con ventole hot-swap
- Alta efficienza: Design ottimizzato dell'alimentazione con un consumo energetico ponderato ATIS fino a 180 W per un sistema completamente popolato
- Supporto per fabric su larga scala: Progettato per fabric con migliaia di nodi, fornisce robuste capacità di routing e inoltro
Capacità del router
L'MQM9790-NS2F offre funzionalità di routing InfiniBand avanzate oltre lo switching standard:
- Routing da subnet a subnet per fabric multi-livello
- Isolamento del traffico e supporto per fabric virtuali
- Segmentazione della rete multi-tenant
- Tabelle di inoltro avanzate per implementazioni su larga scala
- Integrazione con UFM per la gestione delle policy di routing
Direzione del flusso d'aria: P2C (Front-to-Rear)
Questo modello aspira aria fresca dalla parte anteriore dello chassis ed espelle aria calda dalla parte posteriore. È destinato ad ambienti di data center standard con configurazioni di corridoio freddo anteriore. Assicurarsi che la configurazione di raffreddamento del rack corrisponda a questa direzione del flusso d'aria. Per il raffreddamento da posteriore a anteriore, ordinare MQM9790-NS2R.
Tecnologia: In-Network Computing con SHARP v3
La tecnologia NVIDIA SHARP v3 integrata nell'ASIC Quantum-2 consente all'MQM9790-NS2F di eseguire operazioni collettive come riduzioni MPI direttamente all'interno del fabric di rete. Ciò elimina molteplici attraversamenti di dati tra endpoint, riducendo drasticamente il tempo delle operazioni MPI e liberando core CPU per il calcolo delle applicazioni. Per reti fat-tree completamente popolate, le operazioni di riduzione parziale possono completarsi in meno di tre microsecondi.
Distribuzioni tipiche
- Cluster HPC su larga scala: Interconnessione di più subnet in ambienti di calcolo petascale ed exascale
- Infrastrutture AI multi-tenant: Fornitura di isolamento e segmentazione della rete per carichi di lavoro di training e inferenza AI tra più team
- Routing Spine in Fabric Fat-Tree: Funge da livello di routing tra switch leaf in reti InfiniBand su larga scala
- Data Center aziendali: Supporta carichi di lavoro di storage, database e calcolo ad alte prestazioni che richiedono bassa latenza e alto throughput
- Infrastrutture Cloud e Bare-Metal: Ideale per ambienti multi-tenant che richiedono fabric di rete ad alta larghezza di banda e bassa latenza con isolamento tenant
Fatti chiave sulle prestazioni
64 x NDR 400 Gb/s
Porte
51,2 Tb/s
Throughput
Meno di 90 ns
Latenza
Router
Tipo
P2C (Front-to-Rear)
Flusso d'aria
On-box (MLNX-OS)
Gestione
180 W - 200 W
Alimentazione (ATIS)
1U, profondità 27"
Fattore di forma
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Modello | MQM9790-NS2F |
| Serie | NVIDIA Quantum-2 |
| Tipo di prodotto | Router InfiniBand |
| Porte | 64 x QSFP56 (NDR 400 Gb/s) |
| Throughput aggregato | 51,2 Tb/s (non bloccante) |
| Latenza | Meno di 90 ns (porta-porta) |
| ASIC Switch | NVIDIA Quantum-2 NDR |
| Capacità di routing | Routing InfiniBand avanzato con supporto multi-subnet |
| CPU | Intel x86 dual-core |
| Memoria di sistema | 8 GB RAM, 32 GB SSD |
| Gestione | MLNX-OS (on-box), CLI, SNMP, UFM |
| Alimentatori | 1+1 ridondanti, hot-swap, 100-240VAC, 80 Gold+ |
| Alimentazione tipica (ATIS) | 180 W - 200 W (completamente popolato) |
| Raffreddamento | P2C (front-to-rear), ventole hot-swap |
| Fattore di forma | Rackmount 1U; 43,6 mm (A) x 433,2 mm (L) x 590,6 mm (P) |
| Peso | 12,5 kg (circa) |
| Temperatura operativa | 0°C a 45°C |
| Certificazioni | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
Matrice di compatibilità
| Componente | Prodotti compatibili |
|---|---|
| Schede | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| Cavi | QSFP56 DAC, AOC, transceiver ottici (NVIDIA LinkX) |
| Gestione | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| Standard | IBTA 1.4, 1.3; RoHS-6; ENERGY STAR |
| Routing | Routing di subnet InfiniBand, isolamento multi-tenant |
Guida alla selezione
| Numero di parte d'ordine | Descrizione | Flusso d'aria | Tipo |
|---|---|---|---|
| MQM9700-NS2F | Switch InfiniBand 1U da 400 Gb/s, 64 QSFP56, dual-core x86 | P2C (front-to-rear) | Switch |
| MQM9700-NS2R | Switch InfiniBand 1U da 400 Gb/s, 64 QSFP56, dual-core x86 | C2P (rear-to-front) | Switch |
| MQM9790-NS2F | Router InfiniBand 1U da 400 Gb/s, 64 QSFP56, dual-core x86 | P2C (front-to-rear) | Router |
| MQM9790-NS2R | Router InfiniBand 1U da 400 Gb/s, 64 QSFP56, dual-core x86 | C2P (rear-to-front) | Router |
Nota: La serie MQM9790 include funzionalità di routing avanzate. Verificare che la direzione del flusso d'aria (P2C o C2P) corrisponda alla configurazione del corridoio caldo/freddo del data center prima di ordinare.
Vantaggi chiave
- Prestazioni leader del settore: Throughput di 51,2 Tb/s e latenza ultra-bassa in un chassis 1U compatto
- Capacità di routing avanzate: Abilita fabric multi-subnet, isolamento tenant e segmentazione di rete su larga scala
- Costi IT ridotti: Alta densità di porte (64 porte in 1U) riduce l'impronta dell'infrastruttura e le spese operative
- Rete auto-riparante: Il fabric InfiniBand si riprende dai guasti dei link 5.000 volte più velocemente delle soluzioni basate su software
- Distribuzione flessibile: Retrocompatibile con HDR ed EDR; supporta topologie moderne come Dragonfly+, SlimFly e toro 6D
- Telemetria avanzata: Con UFM, ottieni insight di rete in tempo reale e analisi basate sull'IA per la manutenzione proattiva
- Raffreddamento standard: Il flusso d'aria P2C corrisponde alle tipiche configurazioni di data center con configurazioni di corridoio freddo anteriore
Checklist per l'acquirente
- Confermare la direzione del flusso d'aria (P2C front-to-rear per questo modello)
- Verificare la tensione di ingresso (100-127V / 200-240VAC)
- Scegliere il router (MQM9790) o lo switch (MQM9700) in base alle esigenze di routing
- Selezionare cavi o ottiche QSFP56 appropriati
- Controllare la compatibilità della profondità del rack (590,6 mm / 27")
- Pianificare lo spazio 1U e il gioco per il raffreddamento
- Progettare la topologia di routing per implementazioni multi-subnet
Precauzioni
- Assicurarsi che l'intervallo di tensione di ingresso (100-127VAC o 200-240VAC) corrisponda all'alimentazione della struttura prima di collegare
- Lasciare spazio sufficiente per il flusso d'aria front-to-rear; non ostruire lo scarico delle ventole sul retro o l'aspirazione sulla parte anteriore
- La temperatura operativa deve essere mantenuta tra 0°C e 45°C; umidità relativa 10%-85% senza condensa
- Utilizzare solo cavi e moduli ottici QSFP56 approvati per garantire l'integrità del segnale e la conformità
- Verificare che la configurazione di raffreddamento del rack supporti il flusso d'aria P2C (front-to-rear) prima dell'installazione
- Per le configurazioni di routing, consultare la Guida alla progettazione del fabric InfiniBand per una corretta pianificazione della topologia
Domande frequenti
Qual è la differenza tra MQM9790-NS2F e MQM9700-NS2F?
L'MQM9790 è un router InfiniBand con funzionalità di routing avanzate, mentre l'MQM9700 è uno switch standard. Entrambi condividono la stessa piattaforma hardware e la stessa direzione del flusso d'aria, ma l'MQM9790 supporta il routing di subnet, l'isolamento del traffico e la segmentazione multi-tenant.
Qual è la differenza tra MQM9790-NS2F e MQM9790-NS2R?
L'unica differenza è la direzione del flusso d'aria. NS2F ha un flusso d'aria P2C (front-to-rear), mentre NS2R ha un flusso d'aria C2P (rear-to-front). Tutte le altre specifiche, comprese le capacità di routing, sono identiche.
Quali capacità di routing offre l'MQM9790?
La serie MQM9790 supporta il routing di subnet InfiniBand, consentendo la comunicazione tra diverse subnet, l'isolamento del traffico per ambienti multi-tenant e l'inoltro avanzato per fabric su larga scala con migliaia di nodi.
Quali cavi sono supportati?
I connettori QSFP56 supportano cavi DAC in rame passivi, cavi ottici attivi (AOC) e transceiver ottici. Per SKU specifici, fare riferimento alla famiglia di cavi NVIDIA LinkX.
Questo router può essere utilizzato con schede HDR o EDR?
Sì, la serie Quantum-2 è retrocompatibile con le tecnologie InfiniBand HDR (200 Gb/s) ed EDR (100 Gb/s).
Qual è il numero massimo di nodi supportati?
Con funzionalità di routing avanzate, l'MQM9790 può supportare fabric con decine di migliaia di nodi su più subnet. Il gestore di subnet integrato può gestire fino a 2.000 nodi per subnet.
Come scelgo tra NS2F e NS2R?
Scegliere NS2F (front-to-rear) se il rack ha l'aspirazione dell'aria fredda nella parte anteriore; scegliere NS2R (rear-to-front) se il rack ha l'aspirazione dell'aria fredda nella parte posteriore. Abbinare sempre la direzione del flusso d'aria delle apparecchiature adiacenti.
