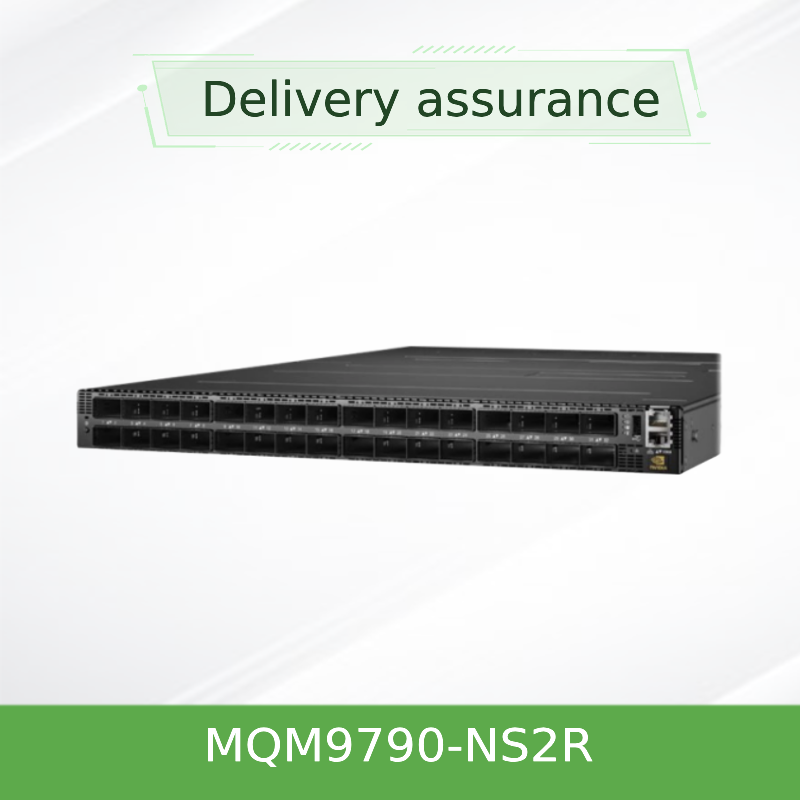

NVIDIA Mellanox MQM9790-NS2R 64-Port NDR 400Gb/s InfiniBand Router.
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MQM9790-NS2R | velocità di trasmissione: | 10/100/1000Mbps |
|---|---|---|---|
| Porti: | 48 | Funzione: | LACP, stackable, supporto VLAN |
| Tecnologia: | Infiniband | Specifica: | Senza gestione |
| Marchio: | Mellanox | Origine: | India / Israele / Cina |
| Evidenziare: | Nvidia Mellanox 400Gb/s InfiniBand router,Interruttore NDR InfiniBand a 64 porte,Switch di rete con throughput di 51 |
||
Descrizione di prodotto
Router InfiniBand NVIDIA Mellanox MQM9790-NS2R 64 porte NDR 400Gb/s
Router InfiniBand ad alte prestazioni che offre 64 porte con larghezza di banda bidirezionale completa di 400Gb/s, throughput di 51,2Tb/s e funzionalità di routing avanzate per cluster HPC e AI su larga scala.
Panoramica del prodotto
L'MQM9790-NS2R è un router gestito della serie NVIDIA Quantum-2, dotato di 64 porte QSFP56 che operano a 400Gb/s per porta. A differenza degli switch standard, questo modello offre funzionalità di routing avanzate tra cui il routing tra subnet InfiniBand, l'isolamento del traffico e la segmentazione di rete multi-tenant. Con flusso d'aria C2P (posteriore-anteriore), è ideale per i rack dei data center che richiedono configurazioni con corridoio freddo posteriore.
La CPU dual-core x86 integrata esegue MLNX-OS, abilitando una gestione completa on-box, incluso un gestore di subnet integrato e protocolli di routing avanzati per reti su larga scala.
Caratteristiche principali
- 64 porte da 400Gb/s: Larghezza di banda bidirezionale completa con connettori QSFP56
- Throughput di 51,2Tb/s: Capacità di switching aggregata non bloccante con latenza ultra-bassa
- Routing InfiniBand avanzato: Routing tra subnet, isolamento del traffico e segmentazione multi-tenant
- Calcolo in rete (SHARP v3): Offload collettivo accelerato dall'hardware riduce il tempo delle operazioni MPI
- Gestito con MLNX-OS: CPU x86 dual-core integrata con 8GB di RAM e SSD da 32GB
- Alimentatori e ventole ridondanti 1+1: Alimentatori 80 Gold+ hot-swap con flusso d'aria C2P
- Alta efficienza: Consumo energetico ponderato ATIS fino a 180W a pieno carico
Capacità del router
L'MQM9790-NS2R fornisce funzionalità di routing InfiniBand avanzate oltre lo switching standard:
- Routing da subnet a subnet per reti multi-livello
- Isolamento del traffico e supporto per reti virtuali
- Segmentazione di rete multi-tenant
- Tabelle di inoltro migliorate per implementazioni su larga scala
- Integrazione con UFM per la gestione delle policy di routing
Direzione del flusso d'aria
Questo modello presenta un flusso d'aria C2P (posteriore-anteriore), che aspira aria fresca dalla parte posteriore ed espelle aria calda dalla parte anteriore. Per il raffreddamento anteriore-posteriore, ordinare il modello MQM9790-NS2F.
Calcolo in rete con SHARP v3
La tecnologia NVIDIA SHARP v3 consente al router di eseguire operazioni collettive come le riduzioni MPI direttamente all'interno della rete, riducendo drasticamente il tempo delle operazioni MPI e liberando core CPU per il calcolo delle applicazioni.
Distribuzioni tipiche
- Cluster HPC su larga scala: Interconnessione di più subnet in ambienti di calcolo petascale
- Infrastruttura AI multi-tenant: Isolamento di rete per carichi di lavoro di training e inferenza AI
- Routing Spine in reti Fat-Tree: Livello di routing tra switch leaf in grandi reti InfiniBand
- Data center aziendali: Carichi di lavoro di storage, database e calcolo ad alte prestazioni
- Infrastrutture cloud e bare-metal: Ambienti multi-tenant che richiedono reti ad alta larghezza di banda e bassa latenza
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Modello | MQM9790-NS2R |
| Serie | NVIDIA Quantum-2 |
| Tipo di prodotto | Router InfiniBand |
| Porte | 64 x QSFP56 (NDR 400Gb/s) |
| Throughput aggregato | 51,2Tb/s (non bloccante) |
| Latenza | Inferiore a 90ns (porta-porta) |
| ASIC di switching | NVIDIA Quantum-2 NDR |
| CPU | Intel x86 dual-core |
| Memoria di sistema | 8GB RAM, 32GB SSD |
| Alimentatori | Ridondanti 1+1, hot-swap, 100-240VAC |
| Potenza tipica (ATIS) | 180W - 200W (a pieno carico) |
| Raffreddamento | C2P (posteriore-anteriore), ventole hot-swap |
| Formato | Rackmount 1U |
| Peso | 12,5 kg (circa) |
Fatti chiave
Porte64 x NDR 400Gb/s
Throughput51,2Tb/s
LatenzaInferiore a 90ns
TipoRouter
Flusso d'ariaC2P (posteriore-anteriore)
Potenza (ATIS)180W - 200W
Compatibilità

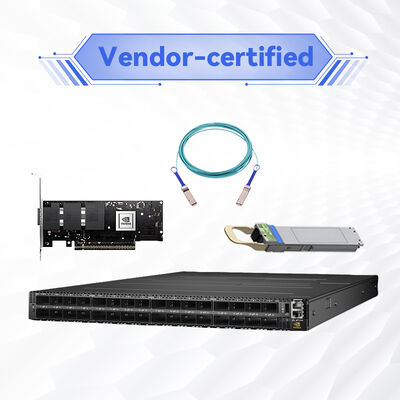

Pienamente interoperabile con adattatori NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), cavi LinkX e transceiver. Conforme alle specifiche IBTA 1.4 e 1.3, con retrocompatibilità con le tecnologie HDR (200Gb/s) e EDR (100Gb/s).
Guida alla selezione
| Codice articolo | Descrizione | Flusso d'aria | Tipo |
|---|---|---|---|
| MQM9700-NS2F | Switch InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (anteriore-posteriore) | Switch |
| MQM9700-NS2R | Switch InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (posteriore-anteriore) | Switch |
| MQM9790-NS2F | Router InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (anteriore-posteriore) | Router |
| MQM9790-NS2R | Router InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (posteriore-anteriore) | Router |
Vantaggi
- Throughput leader del settore di 51,2Tb/s in un chassis compatto 1U
- Il routing avanzato abilita reti multi-subnet e isolamento tenant
- L'alta densità di porte riduce l'ingombro dell'infrastruttura e le spese operative
- Retrocompatibile con le tecnologie HDR ed EDR
- Telemetria avanzata con UFM per insight di rete in tempo reale
- Flusso d'aria C2P ottimizzato per una gestione termica efficiente
Checklist per l'acquirente
✔ Confermare la direzione del flusso d'aria (C2P posteriore-anteriore per questo modello)
✔ Verificare la tensione di ingresso (100-240VAC)
✔ Scegliere router (MQM9790) o switch (MQM9700) in base alle esigenze di routing
✔ Selezionare cavi o ottiche QSFP56 appropriati
✔ Verificare la compatibilità della profondità del rack (590,6 mm / 27")
✔ Pianificare lo spazio 1U e il gioco per il raffreddamento
✔ Progettare la topologia di routing per implementazioni multi-subnet
Domande frequenti
Qual è la differenza tra MQM9790-NS2R e MQM9700-NS2R?
L'MQM9790 è un router InfiniBand con funzionalità di routing avanzate, mentre l'MQM9700 è uno switch standard. Entrambi condividono la stessa piattaforma hardware, ma l'MQM9790 supporta il routing tra subnet e la segmentazione multi-tenant.
Qual è la differenza tra MQM9790-NS2R e MQM9790-NS2F?
L'unica differenza è la direzione del flusso d'aria. NS2F ha un flusso d'aria P2C (anteriore-posteriore), mentre NS2R ha un flusso d'aria C2P (posteriore-anteriore). Tutte le altre specifiche sono identiche.
Questo router può essere utilizzato con adattatori HDR o EDR?
Sì, la serie Quantum-2 è retrocompatibile con le tecnologie InfiniBand HDR (200Gb/s) ed EDR (100Gb/s).
