Nvidia Scale AI e HPC con QM9790-NS2R – Switch InfiniBand 400G C2P con In-Network Computing
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MQM9790-NS2R | velocità di trasmissione: | 10/100/1000Mbps |
|---|---|---|---|
| Porti: | 48 | Funzione: | LACP, stackable, supporto VLAN |
| Tecnologia: | Infiniband | Specifica: | Senza gestione |
| Marchio: | Mellanox | Origine: | India / Israele / Cina |
| Evidenziare: | Switch InfiniBand Nvidia 400G,Switch di rete Nvidia con in-network computing,Switch InfiniBand Nvidia QM9790-NS2R |
||
Descrizione di prodotto

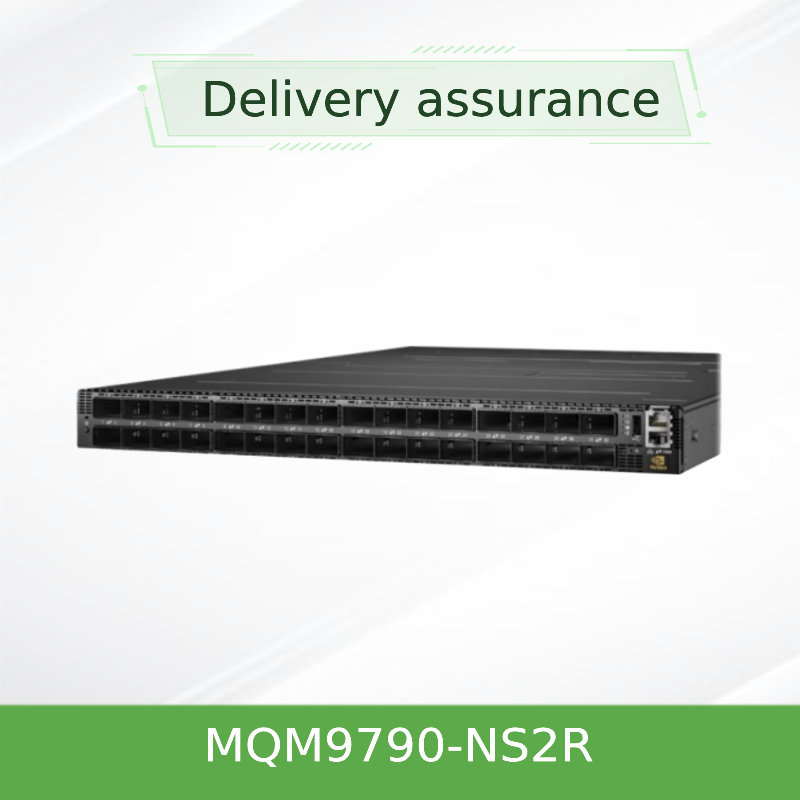

Nvidia Scale AI & HPC con QM9790-NS2R – Switch InfiniBand 400G C2P
Il NVIDIA Quantum-2 QM9790-NS2R offre 64 porte InfiniBand da 400 Gb/s in un chassis 1U con flusso d'aria connettore-alimentazione (C2P), abilitando cluster AI e HPC su larga scala nei data center dove è richiesto un flusso d'aria inverso. Progettato per la gestione esterna con NVIDIA UFM, semplifica le operazioni supportando le topologie Fat Tree, DragonFly+ e Torus.
Panoramica del prodotto
Il QM9790-NS2R è uno switch InfiniBand fisso non gestito (gestito esternamente) da 400 Gb/s della serie NVIDIA Quantum-2, dotato di flusso d'aria connettore-alimentazione (C2P) per una flessibile integrazione nel rack. Offre 32 porte OSFP, ognuna capace di 400 Gb/s (o 128 porte a 200 Gb/s con tecnologia di split delle porte), e fornisce una throughput bidirezionale aggregata di 51,2 Tb/s. Con il supporto per NVIDIA SHARPv3, RDMA, routing adattivo e controllo avanzato della congestione, il QM9790-NS2R è costruito per i carichi di lavoro HPC, AI e enterprise più esigenti.
Caratteristiche principali
- 64 porte non bloccanti da 400 Gb/s (32 connettori OSFP)
- Throughput bidirezionale aggregato di 51,2 Tb/s
- Tecnologia di split delle porte: fino a 128 porte a 200 Gb/s
- Calcolo in-network SHARPv3 – 32x accelerazione AI
- Latenza sub-microsecondo con routing adattivo
- Fabric auto-riparante, QoS e controllo della congestione
- Alimentazione ridondante 1+1 hot-swap (200-240Vac)
- Flusso d'aria C2P (connettore-alimentazione) – ventole hot-swap
- Gestione esterna tramite NVIDIA UFM / MLNX-OS
- Retrocompatibile con le generazioni InfiniBand precedenti
Tecnologia: Architettura NVIDIA Quantum-2
La piattaforma Quantum-2 integra la tecnologia SHARP di terza generazione (SHARPv3), abilitando l'aggregazione dei dati in-network che riduce il movimento dei dati e accelera l'addestramento AI e le simulazioni HPC. Combinato con Remote Direct Memory Access (RDMA) e NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol, il QM9790-NS2R migliora drasticamente le prestazioni delle applicazioni mentre i dati attraversano il fabric.
Distribuzioni tipiche
- Cluster AI e Machine Learning – addestramento su larga scala accelerato da GPU con SHARPv3
- High-performance computing (HPC) – simulazioni di ricerca, modellazione meteorologica e genomica
- Spine-leaf del data center – fabric InfiniBand 400G per storage e calcolo a bassa latenza
- Enterprise e cloud – reti scalabili multi-tenant con gestione UFM
- Governo e istruzione – laboratori di ricerca e centri di supercalcolo
Compatibilità
| Componente / Ecosistema | Supporto |
|---|---|
| Velocità InfiniBand | NDR 400 Gb/s, retrocompatibile con HDR, EDR, FDR |
| Cablaggio | Rame passivo/attivo o fibra attiva; connettori OSFP |
| Gestione | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologie | Fat Tree, SlimFly, DragonFly+, Torus multidimensionale |
| Sistemi operativi | Linux, Windows (con stack InfiniBand), VMware |
| GPU / Acceleratori | Server NVIDIA HGX, DGX e GPU di terze parti |
Specifiche
| Parametro | QM9790-NS2R |
|---|---|
| Porte / Velocità | 64 porte 400 Gb/s (32 OSFP); fino a 128 porte a 200 Gb/s con split |
| Throughput aggregato | 51,2 Tb/s bidirezionale |
| Inoltro pacchetti | >66,5 miliardi di pacchetti al secondo (BPPS) |
| Form factor | Rack 1U, 43,6 x 438 x 660,4 mm |
| Peso | 14,5 kg |
| Alimentatore | Ridondante 1+1, hot-swap, 200-240Vac, 80+ Gold, ENERGY STAR |
| Raffreddamento | Flusso d'aria connettore-alimentazione (C2P), ventole hot-swap |
| Porte di gestione | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memoria | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (gestione esterna tramite UFM) |
| Temperatura operativa | 0°C a 40°C |
| Umidità (operativa) | 10% - 85% non condensante |
| Altitudine | Fino a 3050 m |
| Sicurezza / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garanzia | 1 anno (opzioni estese disponibili) |
Guida alla selezione
| Codice articolo ordinabile | Descrizione | Flusso d'aria | Gestione |
|---|---|---|---|
| MQM9790-NS2R | 64 porte 400 Gb/s, 32 OSFP, non gestito, flusso d'aria C2P | Connettore-alimentazione (C2P) | Esterna (UFM) |
| MQM9790-NS2F | 64 porte 400 Gb/s, 32 OSFP, non gestito, flusso d'aria P2C | Frontale-posteriore (P2C) | Esterna (UFM) |
| MQM9700-NS2F | 64 porte 400 Gb/s, gestito, flusso d'aria P2C | Frontale-posteriore | Subnet manager integrato |
| MQM9700-NS2R | 64 porte 400 Gb/s, gestito, flusso d'aria C2P | Connettore-alimentazione | Subnet manager integrato |
Vantaggi
- Densità impareggiabile: 64 porte 400G in 1U – riduce lo spazio nel rack e il consumo energetico per porta
- Accelerazione in-network: SHARPv3 riduce il movimento dei dati e accelera i carichi di lavoro AI/ML fino a 32x
- Topologie flessibili: Supporta Fat Tree, DragonFly+, Torus e altro per qualsiasi design di cluster
- Efficienza operativa: La gestione esterna UFM fornisce monitoraggio proattivo, provisioning e troubleshooting
- Flessibilità del flusso d'aria C2P: Corrisponde ai data center con flusso d'aria inverso per una gestione termica ottimale
- Protezione dell'investimento: Retrocompatibile con HDR/EDR e a prova di futuro per NDR200/400
Fatti chiave
Porte: 64 x 400 Gb/s (32 OSFP)
Throughput: 51,2 Tb/s
Rate pacchetti: >66,5 BPPS
Gestione: Esterna (UFM)
Flusso d'aria: C2P (connettore-alimentazione)
Garanzia: 1 anno
Throughput: 51,2 Tb/s
Rate pacchetti: >66,5 BPPS
Gestione: Esterna (UFM)
Flusso d'aria: C2P (connettore-alimentazione)
Garanzia: 1 anno
Checklist acquirente
- Confermare che la direzione del flusso d'aria (C2P) corrisponda al layout corridoio caldo/freddo del data center – questo è un modello a flusso d'aria inverso
- Pianificare la gestione esterna – assicurarsi che le licenze UFM e l'infrastruttura server siano pronte
- Validare l'ingresso di alimentazione (200-240Vac) e i requisiti di ridondanza
- Verificare le lunghezze e i tipi di cavi OSFP (rame/fibra) per le distanze del rack
- Richiedere una garanzia estesa o supporto in loco se necessario per implementazioni mission-critical
