Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400 Gb/s – 64 porte NDR, flusso d'aria C2P, gestione integrata
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Numero di modello: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Connettività uplink: | 400 Gbps | Nome: | Commutatore di rete di InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S per il server |
| Parola chiave: | Switch di rete Mellanox | Configurazione della porta: | 64x 400G, 32x OSFP |
| Evidenziare: | Switch InfiniBand NVIDIA Quantum-2 a 400 Gb/s,Interruttore NDR InfiniBand a 64 porte,C2P flusso d'aria InfiniBand interruttore |
||
Descrizione di prodotto

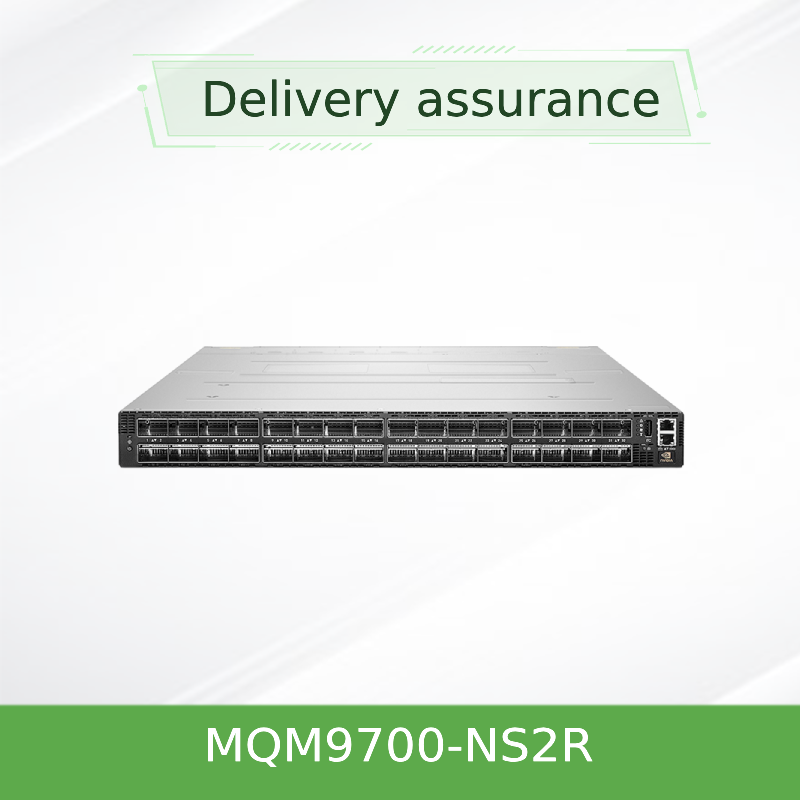

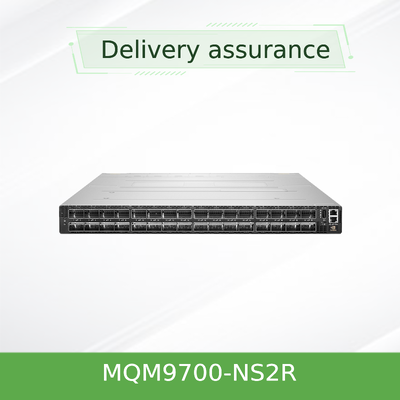

Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s
Switch InfiniBand MQM9700-NS2R 400Gb/s - switch gestito a 64 porte NDR con throughput aggregato di 51,2 Tb/s, flusso d'aria C2P (connettore-alimentazione) e gestore di sottorete integrato.
Panoramica del prodotto
L'MQM9700-NS2R è uno switch InfiniBand a configurazione fissa completamente gestito da 400 Gb/s della serie NVIDIA Quantum-2, dotato di flusso d'aria connettore-alimentazione (C2P) e di un gestore di sottorete integrato per una distribuzione semplificata. Offre 32 porte OSFP, ciascuna in grado di 400 Gb/s (o 128 porte a 200 Gb/s con tecnologia di split delle porte), e fornisce un throughput bidirezionale aggregato di 51,2 Tb/s. Con gestione integrata, calcolo in rete SHARPv3 e controllo avanzato della congestione, l'MQM9700-NS2R è ideale per cluster HPC, AI e aziendali di medie e grandi dimensioni in cui sono richieste gestione autonoma e flusso d'aria C2P.
Caratteristiche principali
- 64 porte non bloccanti da 400 Gb/s (32 connettori OSFP)
- Throughput bidirezionale aggregato di 51,2 Tb/s
- Tecnologia di split delle porte: fino a 128 porte a 200 Gb/s
- Calcolo in rete SHARPv3 – 32* accelerazioni AI
- Latenza sub-microsecondo con routing adattivo
- Fabric auto-riparante, QoS e controllo della congestione
- Gestore di sottorete integrato – gestisce fino a 2.000 nodi
- Alimentazione ridondante 1+1 hot-swap (200-240Vac)
- Flusso d'aria C2P (connettore-alimentazione) – ventole hot-swap
- MLNX-OS con interfacce CLI, WebUI, SNMP e JSON
- Retrocompatibile con HDR, EDR e FDR
Tecnologia: Architettura NVIDIA Quantum-2
La piattaforma Quantum-2 integra la tecnologia SHARP di terza generazione (SHARPv3), che consente l'aggregazione dei dati in rete riducendo il movimento dei dati e accelerando l'addestramento AI e le simulazioni HPC. In combinazione con il Remote Direct Memory Access (RDMA) e il protocollo NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol, l'MQM9700-NS2R migliora drasticamente le prestazioni delle applicazioni mentre i dati attraversano il fabric. Il gestore di sottorete integrato fornisce la gestione completa dello chassis tramite interfacce CLI, WebUI, SNMP o JSON, semplificando la distribuzione e le operazioni.
Distribuzioni tipiche
- Cluster AI e Machine Learning – addestramento su larga scala accelerato da GPU con SHARPv3
- High-performance computing (HPC) – simulazioni di ricerca, modellazione meteorologica e genomica
- Spine-leaf del data center – fabric InfiniBand 400G per storage e calcolo a bassa latenza
- Aziendale e cloud – reti scalabili multi-tenant con gestione di sottorete integrata
- Governo e istruzione – laboratori di ricerca e centri di supercalcolo
Compatibilità
| Componente / Ecosistema | Supporto |
|---|---|
| Velocità InfiniBand | NDR 400Gb/s, retrocompatibile con HDR, EDR, FDR |
| Cablaggio | Rame passivo/attivo o fibra attiva; connettori OSFP |
| Gestione | Gestore di sottorete integrato, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologie | Fat Tree, SlimFly, DragonFly+, Torus multidimensionale |
| Sistemi operativi | Linux, Windows (con stack InfiniBand), VMware |
| GPU / Acceleratori | Server GPU NVIDIA HGX, DGX e di terze parti |
Specifiche
| Parametro | MQM9700-NS2R |
|---|---|
| Porte / Velocità | 64 porte 400Gb/s (32 OSFP); fino a 128 porte a 200Gb/s con split |
| Throughput aggregato | 51,2 Tb/s bidirezionale |
| Velocità pacchetti | >66,5 miliardi di pacchetti al secondo (BPPS) |
| Form factor | Rack 1U, 43,6 x 438 x 660,4 mm |
| Peso | 14,5 kg |
| Alimentatore | Ridondante 1+1, hot-swap, 200-240Vac, 80+ Gold, ENERGY STAR |
| Raffreddamento | Flusso d'aria connettore-alimentazione (C2P), ventole hot-swap |
| Gestione | Gestore di sottorete integrato (fino a 2.000 nodi) |
| Porte di gestione | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memoria | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (gestione completa dello chassis) |
| Temperatura operativa | 0°C a 40°C |
| Umidità (operativa) | 10% – 85% senza condensa |
| Altitudine | Fino a 3050 m |
| Sicurezza / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garanzia | 1 anno (opzioni estese disponibili) |
Guida alla selezione
| Codice articolo ordinabile | Descrizione | Flusso d'aria | Gestione |
|---|---|---|---|
| MQM9700-NS2R | 64 porte 400Gb/s, 32 OSFP, gestito, flusso d'aria C2P | Connettore-alimentazione (C2P) | Gestore di sottorete integrato |
| MQM9700-NS2F | 64 porte 400Gb/s, gestito, flusso d'aria P2C | Dall'anteriore al posteriore (P2C) | Gestore di sottorete integrato |
| MQM9790-NS2R | 64 porte 400Gb/s, non gestito, flusso d'aria C2P | Connettore-alimentazione | Esterno (UFM) |
| MQM9790-NS2F | 64 porte 400Gb/s, non gestito, flusso d'aria P2C | Dall'anteriore al posteriore | Esterno (UFM) |
L'MQM9700-NS2R è consigliato per distribuzioni che richiedono una soluzione di gestione autonoma con gestore di sottorete integrato, fino a 2.000 nodi e flusso d'aria connettore-alimentazione. Per fabric più grandi o funzionalità UFM avanzate, considerare la serie QM9790 gestita esternamente.
Vantaggi
- Densità impareggiabile: 64 porte 400G in 1U – riduce lo spazio rack e il consumo energetico per porta.
- Accelerazione in rete: SHARPv3 riduce il movimento dei dati e accelera i carichi di lavoro AI/ML fino a 32*.
- Topologie flessibili: Supporta Fat Tree, DragonFly+, Torus e altro per qualsiasi progetto di cluster.
- Gestione semplificata: Il gestore di sottorete integrato consente il funzionamento immediato per un massimo di 2.000 nodi, riducendo i tempi di configurazione.
- Flessibilità del flusso d'aria C2P: Si abbina ai data center con flusso d'aria inverso (connettore-alimentazione) per una gestione termica ottimale.
- Protezione dell'investimento: Retrocompatibile con HDR/EDR e a prova di futuro per NDR200/400.
Domande frequenti
Qual è la differenza tra MQM9700 e MQM9790?
MQM9700 include un gestore di sottorete integrato ed è completamente gestito fin da subito per un massimo di 2.000 nodi. MQM9790 è gestito esternamente e sfrutta NVIDIA UFM per la gestione avanzata del fabric, ideale per ambienti più grandi e dinamici.
Cosa significa flusso d'aria C2P?
Il flusso d'aria C2P (connettore-alimentazione) significa che l'aria entra dal lato del connettore ed esce dal lato dell'alimentatore. Questo è l'opposto di P2C (dall'anteriore al posteriore) ed è utilizzato nei data center con specifiche configurazioni di corridoio caldo/freddo.
Posso utilizzare MQM9700-NS2R con l'infrastruttura InfiniBand HDR esistente?
Sì, lo switch è retrocompatibile con le velocità HDR, EDR e FDR, consentendo aggiornamenti incrementali.
Quale cablaggio è supportato?
I connettori OSFP supportano cavi in rame passivo/attivo e fibra attiva. È possibile utilizzare sia moduli ottici che cavi direct-attach.
Lo switch supporta il funzionamento a 200 Gb/s?
Sì, utilizzando la tecnologia di split delle porte NVIDIA, l'MQM9700-NS2R può fornire fino a 128 porte a 200 Gb/s.
Precauzioni
- Assicurarsi che la temperatura ambiente operativa rimanga tra 0°C e 40°C.
- Utilizzare solo moduli ottici e cavi qualificati NVIDIA per prestazioni ottimali.
- La direzione corretta del flusso d'aria (C2P) deve corrispondere all'ambiente di installazione – verificare l'orientamento del corridoio caldo/freddo del rack.
- Non ostruire le prese d'aria delle ventole; mantenere una distanza di almeno 5 cm su entrambi i lati.
- L'alimentatore deve soddisfare i requisiti 200-240Vac; la messa a terra è obbligatoria.
Informazioni su Hong Kong Starsurge Group
Fondata nel 2008, Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Con un team di vendita e tecnico esperto, serviamo settori tra cui governo, sanità, produzione, istruzione, finanza e impresa. Starsurge offre soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegna globale. Il nostro approccio incentrato sul cliente garantisce qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente e scalabile.
Collabora con Starsurge – offriamo prezzi competitivi, spedizioni rapide e supporto ingegneristico dedicato per NVIDIA, Mellanox e altri marchi leader di networking.
Fatti chiave
| Porte | 64 x 400Gb/s (32 OSFP) |
| Throughput | 51,2 Tb/s |
| Velocità pacchetti | >66,5 BPPS |
| Gestione | Gestore di sottorete integrato (2.000 nodi) |
| Flusso d'aria | C2P (connettore-alimentazione) |
| Garanzia | 1 anno |
Matrice di compatibilità
| Categoria | Prodotti / Standard compatibili |
|---|---|
| Server GPU | NVIDIA DGX-2, DGX A100, server basati su HGX, nodi GPU di terze parti |
| Storage | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Gestione | Gestore di sottorete integrato, MLNX-OS, OpenSM, SNMP |
| Tipi di cavi | OSFP a OSFP, OSFP a QSFP (con adattatore), ottico attivo, DAC |
Checklist acquirente
- Confermare che la direzione del flusso d'aria (C2P) corrisponda al layout del corridoio caldo/freddo del data center – questo è un modello a flusso d'aria inverso.
- Il gestore di sottorete integrato supporta fino a 2.000 nodi – verificare che la dimensione del cluster rientri in questo ambito.
- Validare l'ingresso di alimentazione (200-240Vac) e i requisiti di ridondanza.
- Controllare le lunghezze e i tipi di cavi OSFP (rame/fibra) per le distanze del rack.
- Richiedere una garanzia estesa o un supporto in loco se necessario per distribuzioni mission-critical.
