Switch InfiniBand NVIDIA Quantum-2 QM9790-NS2F da 400 Gb/s – Switch intelligente NDR a 64 porte con throughput di 51,2 Tb/s
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Applicazione: | Server | Condizione: | NUOVO E ORIGINALE |
|---|---|---|---|
| Larghezza di banda aggregata: | 51.2 TB/S bidirezionale | Gestione: | MLNX-OS con CLI, WebUI, SNMP, JSON Support |
| Nome: | Commutatore di rete di MQM9790-NS2F InfiniBand Mellanox che riporta in scala fuori i centri dati con | Parola chiave: | commutatore del mellanox 400g |
| Evidenziare: | Switch InfiniBand NVIDIA Quantum-2 da 400 Gb/s,Switch intelligente NDR a 64 porte,Switch di rete con throughput di 51 |
||
Descrizione di prodotto

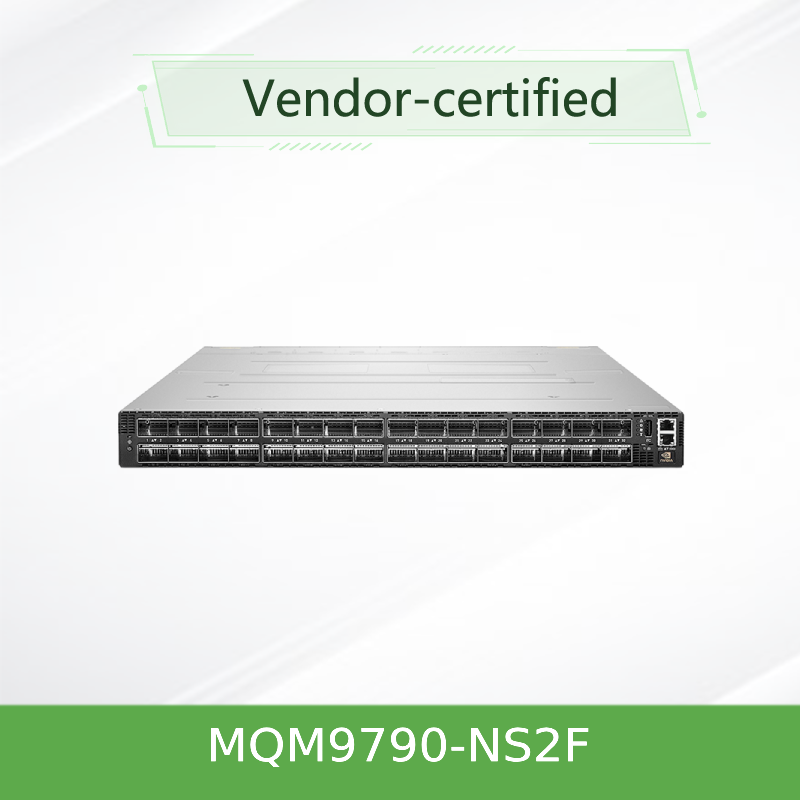

NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch
Smart switch gestito da NDR a 64 porte con throughput aggregato di 51,2 Tb/s e capacità di calcolo in rete SHARPv3.
Visualizzazione del prodotto
L'NVIDIA Quantum-2 QM9790-NS2F offre 64 porte di 400Gb/s InfiniBand in un telaio 1U, consentendo cluster AI e HPC su scala estrema con densità leader del settore, latenza ultra-bassa,e tessuto auto-curanteProgettato per la gestione esterna con NVIDIA UFM, semplifica le operazioni del data center supportando le topologie Fat Tree, DragonFly + e Torus.
Questo switch a configurazione fissa InfiniBand da 400Gb/s non gestito (gestito esternamente) fornisce 32 porte OSFP, ciascuna con capacità di 400Gb/s (o 128 porte a 200Gb/s con tecnologia port-split),e offre un throughput bidirezionale complessivo di 51.2 Tb/s. Con supporto per NVIDIA SHARPv3, RDMA, routing adattivo e controllo avanzato della congestione, il QM9790 è progettato per i carichi di lavoro HPC, AI e aziendali più esigenti.
Caratteristiche chiave
- 64 porte non bloccanti da 400 Gb/s (32 connettori OSFP)
- 51.2 Tb/s di portata bidirezionale aggregata
- Tecnologia port-split: fino a 128 porte @ 200Gb/s
- SHARPv3 in-network computing - accelerazione 32× AI
- La latenza submicrosegonda con routing adattivo
- Tessuto auto-riparabile, QoS e controllo della congestione
- 1+1 potenza redundante a scambio caldo (200-240Vac)
- Flusso d'aria da davanti a dietro (P2C), ventilatori intercambiabili a caldo
- Gestione esterna tramite NVIDIA UFM / MLNX-OS
- Compatibile con le generazioni precedenti di InfiniBand
Tecnologia: NVIDIA Quantum-2 Architecture
La piattaforma Quantum-2 integra la tecnologia SHARP di terza generazione (SHARPv3), consentendo l'aggregazione dei dati in rete che riduce il movimento dei dati e accelera la formazione dell'IA e le simulazioni HPC.Combinato con Remote Direct Memory Access (RDMA) e NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol, il QM9790-NS2F migliora notevolmente le prestazioni delle applicazioni mentre i dati attraversano il tessuto.
Disposizioni tipiche
- Cluster di AI e Machine Learning- formazione accelerata GPU su larga scala con SHARPv3
- High-performance computing (HPC)- simulazioni di ricerca, modellazione del tempo e genomica
- Data center spine-leaf- tessuti InfiniBand 400G per l'archiviazione e il calcolo a bassa latenza
- Enterprise e cloud- reti scalabili e multi-tenant con gestione UFM
- Governo e istruzione- laboratori di ricerca e centri di supercalcolo
Compatibilità
| Componente / Ecosistema | Sostegno |
|---|---|
| Velocità in banda infinita | NDR 400Gb/s, compatibile con HDR, EDR, FDR |
| Cavi | con una lunghezza massima di 20 mm o più |
| Gestione | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologie | Fat Tree, SlimFly, DragonFly+, Torus multidimensionale |
| Sistemi operativi | Linux, Windows (con InfiniBand stack), VMware |
| GPU / acceleratori | NVIDIA HGX, DGX e server GPU di terze parti |
Specificità
| Parametro | QM9790-NS2F |
|---|---|
| Porti / Velocità | 64 porte 400Gb/s (32 OSFP); fino a 128 porte @ 200Gb/s con split |
| Trasmissione aggregata | 51.2 Tb/s bidirezionale |
| Inoltro di pacchetti | > 66,5 miliardi di pacchetti al secondo (BPPS) |
| Fattore di forma | 1U montatura a scaffale, 43,6 x 438 x 660,4 mm |
| Peso | 140,5 kg |
| Fornitore di alimentazione | 1 + 1 ridondante, scambiabile a caldo, 200-240Vac, 80+ Oro, ENERGY STAR |
| Frigorifero | Flusso d'aria da davanti a dietro (P2C), ventilatori intercambiabili a caldo |
| Porti di gestione | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memoria | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (gestione esterna tramite UFM) |
| Temperatura di funzionamento | 0°C a 40°C |
| Umidità (di funzionamento) | 10% - 85% non condensante |
| Altezza | Fino a 3050 m |
| Sicurezza / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garanzia | 1 anno (disponibili opzioni estese) |
Guida alla selezione
| Numero della parte ordinabile | Descrizione | Flusso d'aria | Gestione |
|---|---|---|---|
| MQM9790-NS2F | 64 porte 400Gb/s, 32 OSFP, non gestito, flusso d'aria P2C | Da davanti a dietro (P2C) | Fabbricazione a partire da prodotti di base (esclusi i prodotti di base) |
| MQM9790-NS2R | 64 porte 400Gb/s, 32 OSFP, non gestito, flusso d'aria C2P | Connettore di alimentazione (C2P) | Fabbricazione a partire da prodotti di base (esclusi i prodotti di base) |
| MQM9700-NS2F | 400Gb/s a 64 porte, gestito, flusso d'aria P2C | Da davanti a dietro | Gestione della sottorete di bordo |
| MQM9700-NS2R | 400Gb/s a 64 porte, gestito, flusso d'aria C2P | Collettore di alimentazione | Gestione della sottorete di bordo |
La scelta tra QM9700 (gestione) e QM9790 (gestione esterna) dipende dalla dimensione del cluster e dalle preferenze di gestione.Il QM9790-NS2F è raccomandato per le distribuzioni su larga scala utilizzando NVIDIA UFM per l'ottimizzazione avanzata del tessuto.
Vantaggi
- Densità senza pari:64 porte di 400G in 1U - riduce lo spazio rack e la potenza per porta.
- Accelerazione in rete:SHARPv3 riduce il movimento dei dati e accelera i carichi di lavoro AI/ML fino a 32 volte.
- Topologie flessibili:Supporta Fat Tree, DragonFly+, Torus e altro per qualsiasi design di cluster.
- Efficienza operativa:La gestione esterna dell'UFM fornisce un monitoraggio proattivo, il provisioning e la risoluzione dei problemi.
- Protezione degli investimenti:Retrocompatibile con HDR/EDR e a prova di futuro per NDR200/400.
Servizio e supporto
Hong Kong Starsurge Group fornisce consegna globale, supporto tecnico multilingue e servizi di integrazione personalizzati per la serie NVIDIA Quantum-2.integrazione dei rack, la progettazione dei cavi e il supporto post-garanzia.
Domande frequenti
Qual è la differenza tra QM9700 e QM9790?
QM9700 include un gestore di subnet di bordo ed è completamente gestito out-of-the-box per un massimo di 2000 nodi.Ideale per grandi dimensioni, ambienti più dinamici.
QM9700 include un gestore di subnet di bordo ed è completamente gestito out-of-the-box per un massimo di 2000 nodi.Ideale per grandi dimensioni, ambienti più dinamici.
Posso utilizzare QM9790-NS2F con l'infrastruttura HDR InfiniBand esistente?
Sì, l'interruttore è compatibile con le velocità HDR, EDR e FDR, consentendo aggiornamenti incrementali.
Sì, l'interruttore è compatibile con le velocità HDR, EDR e FDR, consentendo aggiornamenti incrementali.
Quale cablaggio è supportato?
I connettori OSFP supportano cavi in rame passivo/attivo e in fibra attiva.
I connettori OSFP supportano cavi in rame passivo/attivo e in fibra attiva.
L'interruttore supporta il funzionamento a 200 Gb/s?
Sì, utilizzando la tecnologia NVIDIA port-split, il QM9790 può fornire fino a 128 porte a 200Gb/s.
Sì, utilizzando la tecnologia NVIDIA port-split, il QM9790 può fornire fino a 128 porte a 200Gb/s.
Qual è il consumo tipico di energia?
Si prega di confermare con il rappresentante commerciale; i valori tipici dipendono dalla configurazione e dal cablaggio.
Si prega di confermare con il rappresentante commerciale; i valori tipici dipendono dalla configurazione e dal cablaggio.
Precauzioni
- Assicurarsi che la temperatura ambiente di funzionamento rimanga compresa tra 0°C e 40°C.
- Utilizzare solo moduli e cavi ottici con qualifica NVIDIA per prestazioni ottimali.
- La corretta direzione del flusso d'aria (P2C o C2P) deve corrispondere all'ambiente di installazione.
- Non bloccare le prese d'aria dei ventilatori; mantenere almeno 5 cm di distanza da entrambi i lati.
- L'alimentazione deve soddisfare i requisiti di 200-240Vac; la messa a terra è obbligatoria.
Su Hong Kong Starsurge Group
Fondata nel 2008, Hong Kong Starsurge Group Co., Limited è un fornitore basato sulla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.Con un team tecnico e di vendita espertoStarsurge offre soluzioni IoT, sistemi di gestione di rete, sviluppo software personalizzato,supporto multilingue, e consegna globale.
Partner di Starsurge- forniamo prezzi competitivi, spedizione veloce e supporto tecnico dedicato per NVIDIA, Mellanox e altri marchi leader di rete.
Fatti chiave
| Portos | 64 x 400Gb/s (32 OSFP) |
| Trasmissione | 51.2 Tb/s |
| Tariffa dei pacchetti | > 66,5 BPPS |
| Gestione | Fabbricazione a partire da prodotti di base (esclusi i prodotti di base) |
| Flusso d'aria | P2C (da fronte a posteriore) |
| Garanzia | 1 anno |
Matrice di compatibilità
| Categoria | Prodotti compatibili / Norme |
|---|---|
| Servitori GPU | NVIDIA DGX-2, DGX A100, server basati su HGX, nodi GPU di terzi |
| Immagazzinamento | NVMe su InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Gestione | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (tramite UFM) |
| Tipo di cavo | OSFP a OSFP, OSFP a QSFP (con adattatore), ottico attivo, DAC |
Lista di controllo dell'acquirente
- Confirmare che la direzione del flusso d'aria (P2C vs. C2P) corrisponda al layout hot-aisle/cold-aisle del data center.
- Piano per la gestione esterna - assicurarsi che le licenze UFM e l'infrastruttura dei server siano pronte.
- Convalidare i requisiti di potenza di ingresso (200-240Vac) e di ridondanza.
- Controllare le lunghezze e i tipi di cavi OSFP (rame/fibra) per le distanze dei rack.
- Richiedi una garanzia estesa o un supporto in loco se necessario per una missione critica.
