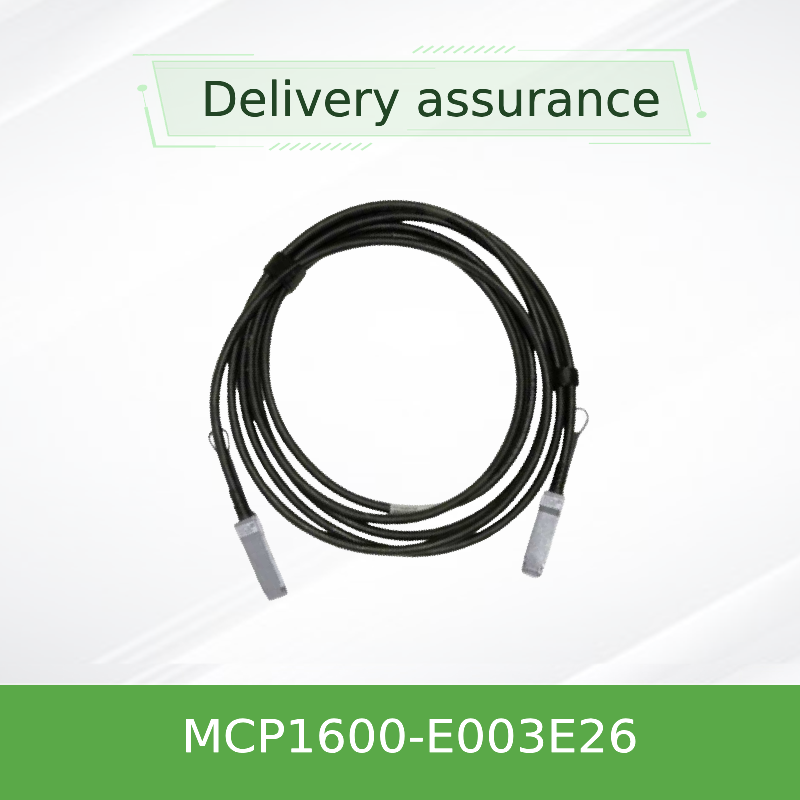

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Cable DAC passivo ¢ 3m, 26 AWG, InfiniBand EDR & 100GbE Compatibile
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cavo DAC Mellanox QSFP28 da 3 m,cavo EDR InfiniBand da 100 Gb/s,cavo DAC compatibile Nvidia 100 GbE |
||
Descrizione di prodotto
Cavo DAC passivo Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, compatibile con InfiniBand EDR e 100 GbE
CAVO IN RAME CON COLLEGAMENTO DIRETTO QSFP28 DA 100 Gb/s
Cavo DAC passivo per InfiniBand EDR ed Ethernet da 100 Gb/s • 3 metri • 26 AWG • Basso consumo • Latenza ultrabassa
Cavo DAC passivo per InfiniBand EDR ed Ethernet da 100 Gb/s • 3 metri • 26 AWG • Basso consumo • Latenza ultrabassa
Velocità dati
Fino a 100Gb/s
Connettore
Da QSFP28 a QSFP28
Lunghezza
3,0 m (9,8 piedi)
AWG
26
Tipo
Rame passivo
Numero di parte
MCP1600-E003E26
Produttore
NVIDIA®/Mellanox®
Protocollo
InfiniBand EDR/100GbE
Energia
≤ 0,1 W (passivo)
Intervallo di temperatura
Da 0°C a 70°C
Conformità
RoHS, SFF-8665, SFF-8636
Giacca
LSZH (zero alogeni a bassa emissione di fumi)
Panoramica del prodotto
ILMellanox® MCP1600-E003E26è un cavo QSFP28 ad attacco diretto in rame (DAC) ad alte prestazioni ed economico progettato per applicazioni InfiniBand EDR ed Ethernet da 100 Gb/s. Fornisce un'alternativa affidabile ed efficiente dal punto di vista energetico alla fibra ottica per interconnessioni a breve distanza all'interno di data center e ambienti di calcolo ad alte prestazioni (HPC).
Questo gruppo di cavi passivi in rame integra quattro coppie di rame ad alta velocità, ciascuna funzionante fino a 25 Gb/s, per fornire una velocità dati aggregata di 100 Gb/s. Privo di componenti attivi, offre la latenza più bassa possibile e un consumo energetico prossimo allo zero, rendendolo ideale per la connettività top-of-rack (ToR) e per rack adiacenti.
Ciascun connettore QSFP28 include una EEPROM che memorizza l'identificazione del prodotto e i dati di configurazione, che il sistema host può leggere tramite l'interfaccia di gestione I²C conforme a SFF-8636. Il cavo è inseribile a caldo, conforme alla direttiva RoHS e presenta una resistente guaina LSZH (Low Smoke Zero Halogen).
Caratteristiche principali
- Velocità dati aggregata fino a 100 Gb/s
- Fattore di forma QSFP28 conforme a SFF-8665
- Design passivo: nessun componente attivo, zero assorbimento di potenza aggiuntivo
- Tensione di alimentazione singola da 3,3 V
- Temperatura operativa della custodia: da 0°C a 70°C
- Collegabile a caldo per una facile installazione e sostituzione
- Conformità RoHS e giacca LSZH per la sicurezza
- Interfaccia di gestione I²C conforme a SFF-8636
Tecnologia e costruzione
MCP1600-E003E26 è un cavo assemblato passivo biassiale in rame. Trasmette direttamente segnali elettrici tra le porte QSFP28 senza alcun condizionamento, risincronizzazione o amplificazione del segnale. Questo approccio passivo offre diversi vantaggi chiave:
- Latenza ultrabassa:Tipico inferiore a 100 ns, critico per HPC e trading finanziario.
- Consumo energetico trascurabile:Consuma meno di 0,1 W, riducendo il carico termico del data center.
- Elevata integrità del segnale:L'impedenza differenziale di 100 Ω e la schermatura ottimizzata riducono al minimo la diafonia e la perdita di inserzione.
La struttura del cavo utilizza conduttori in rame da 26 AWG con una resistente guaina LSZH. Il calibro 26 AWG più spesso supporta portate più lunghe mantenendo l'integrità del segnale. Ogni cavo viene rigorosamente testato durante la produzione per garantire prestazioni pronte all'uso e durata a lungo termine, con un tasso di errore bit (BER) migliore di 1E-15 se utilizzato con i sistemi Mellanox.
Compatibilità
MCP1600-E003E26 è pienamente conforme agli standard del settore ed è interoperabile con un'ampia gamma di apparecchiature di rete:
- Standard:SFF-8665 (QSFP28), SFF-8636 (interfaccia di gestione), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Compatibile con:Switch, adattatori e sistemi NVIDIA®/Mellanox®; interoperabile anche con altre porte QSFP28 conformi a MSA
- EEPROM:Programmato con informazioni sul prodotto secondo SFF-8636; nome del fornitore: NVIDIA, OUI: 00-02-C9
Nota:Per prestazioni e compatibilità ottimali, ti consigliamo di verificare la compatibilità con il tuo modello di switch o server specifico prima di ordinare.
Specifiche
Valutazioni massime assolute
| Parametro | minimo | Massimo | Unità |
|---|---|---|---|
| Tensione di alimentazione | -0,3 | 3.6 | V |
| Tensione di ingresso dati | -0,3 | 3.6 | V |
| Controllare la tensione in ingresso | -0,3 | 3.6 | V |
Specifiche operative
| Parametro | minimo | Tip | Massimo | Unità |
|---|---|---|---|---|
| Tensione di alimentazione (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Consumo energetico | -- | -- | 0,1 | W |
| Temperatura della custodia operativa | 0 | -- | 70 | °C |
| Umidità relativa operativa | 5 | -- | 85 | % |
Elettrico e meccanico
| Parametro | minimo | Tip | Massimo | Unità |
|---|---|---|---|---|
| Impedenza caratteristica | 90 | 100 | 110 | Ω |
| Ritardo di propagazione | -- | -- | 4.5 | ns/m |
*Il ritardo di propagazione è solo di riferimento.
Guida alla selezione
La serie MCP1600 offre una varietà di lunghezze e sezioni di filo per soddisfare le diverse esigenze di implementazione:
| Numero di parte | Lunghezza | AWG | Descrizione |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 m | 26 | 3 m, nero, 26 AWG |
| MCP1600-E00AE30 | 0,5 m | 30 | 0,5 m, nero, 30 AWG |
| MCP1600-E001E30 | 1,0 m | 30 | 1 m, nero, 30 AWG |
| MCP1600-E01AE30 | 1,5 m | 30 | 1,5 m, nero, 30 AWG |
| MCP1600-E002E30 | 2,0 m | 30 | 2 m, nero, 30 AWG |
| MCP1600-E02AE26 | 2,5 metri | 26 | 2,5 m, nero, 26 AWG |
| MCP1600-E004E26 | 4,0 m | 26 | 4 m, nero, 26 AWG |
| MCP1600-E005E26 | 5,0 m | 26 | 5 m, nero, 26 AWG |
Nota: x = portata (metri), y = diametro del filo (AWG).
Perché scegliere MCP1600-E003E26?
✓
Conveniente
Costo inferiore rispetto ai ricetrasmettitori ottici per collegamenti a breve portata.
Costo inferiore rispetto ai ricetrasmettitori ottici per collegamenti a breve portata.
✓
Efficienza energetica
Consuma < 0,1 W, riduce i costi di alimentazione e raffreddamento del data center.
Consuma < 0,1 W, riduce i costi di alimentazione e raffreddamento del data center.
✓
Latenza ultrabassa
Ideale per ambienti HPC, AI e trading finanziario.
Ideale per ambienti HPC, AI e trading finanziario.
✓
Affidabile e durevole
Test rigorosi e la camicia LSZH garantiscono una lunga durata.
Test rigorosi e la camicia LSZH garantiscono una lunga durata.
✓
Plug-and-play
Connettori QSFP28 hot plug con EEPROM per una facile integrazione.
Connettori QSFP28 hot plug con EEPROM per una facile integrazione.
✓
Basato su standard
SFF-8665, SFF-8636, conformità RoHS per un'ampia interoperabilità.
SFF-8665, SFF-8636, conformità RoHS per un'ampia interoperabilità.
Servizio e supporto
- Garanzia:Garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione delle parti (secondo la politica del produttore originale).
- Supporto tecnico:Il nostro team esperto fornisce assistenza tecnica pre-vendita e post-vendita per garantire un'implementazione senza intoppi.
- Consegna globale:Spedizioni in tutto il mondo con partner logistici affidabili.
- Personalizzazione:Lunghezze dei cavi personalizzate e programmazione EEPROM disponibili per ordini di grandi volumi (si prega di informarsi).
Domande frequenti
D: Qual è la distanza massima per un cavo DAC passivo?
R: I DAC passivi sono generalmente consigliati per distanze fino a 5 metri. L'MCP1600-E003E26 è di 3 metri e fornisce un'integrità ottimale del segnale entro tale intervallo.
D: Questo cavo è compatibile con gli switch 100GbE di altri fornitori?
R: Sì, è conforme a MSA e interopera con la maggior parte delle porte QSFP28 standard. Tuttavia, ti consigliamo di verificare la compatibilità con il tuo modello di switch specifico.
D: Cosa significa "passivo" per questo cavo?
R: Passivo significa che il cavo non ha componenti elettronici attivi (amplificatori, retimer). Si basa esclusivamente su conduttori in rame per trasmettere i segnali, offrendo la latenza e il consumo energetico più bassi possibili.
D: Qual è la differenza tra le versioni da 30 AWG e 26 AWG?
R: I numeri AWG inferiori indicano conduttori più spessi, che consentono lunghezze di cavo maggiori. La versione da 30 AWG viene utilizzata per cavi più corti (fino a 2 m), mentre la versione da 26 AWG supporta portate più lunghe (fino a 5 m). L'MCP1600-E003E26 utilizza 26 AWG per prestazioni affidabili da 3 metri.
Precauzioni
- Raggio di curvatura:Il raggio minimo di curvatura singola è 5 volte il diametro esterno del cavo (circa 47 mm per 26 AWG); il raggio di curvatura ripetitivo è 10× il diametro esterno (circa 94 mm).
- Gestione del connettore:Evitare di tirare l'alloggiamento del connettore; utilizzare la linguetta per disconnettersi.
- Temperatura operativa:Non utilizzare al di fuori dell'intervallo di temperatura della custodia compreso tra 0°C e 70°C.
- Precauzioni ESD:Seguire le procedure standard di gestione delle scariche elettrostatiche per evitare danni ai componenti sensibili.
Introduzione dell'azienda
Hong Kong Starsurge Group Co., Limitedè un fornitore orientato alla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistema. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, schede NIC, punti di accesso wireless, controller, cavi e relative apparecchiature di rete.
Supportato da un team tecnico e di vendita esperto, Starsurge supporta settori quali governo, sanità, produzione, istruzione, finanza e imprese. L'azienda offre anche soluzioni IoT, sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e consegna globale.
Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.
Lista di controllo dell'acquirente
✅
Confermare la lunghezza del cavo richiesta (3 m per questo modello).
✅
Verificare che lo switch/server supporti le interfacce QSFP28.
✅
Controlla se il DAC passivo è adatto alla tua distanza (si consiglia ≤5 m).
✅
Assicurati che l'intervallo di temperatura operativa soddisfi il tuo ambiente.
✅
Confermare la compatibilità del fornitore (consigliato NVIDIA/Mellanox).
✅
Considera la scalabilità futura e la densità delle porte.
