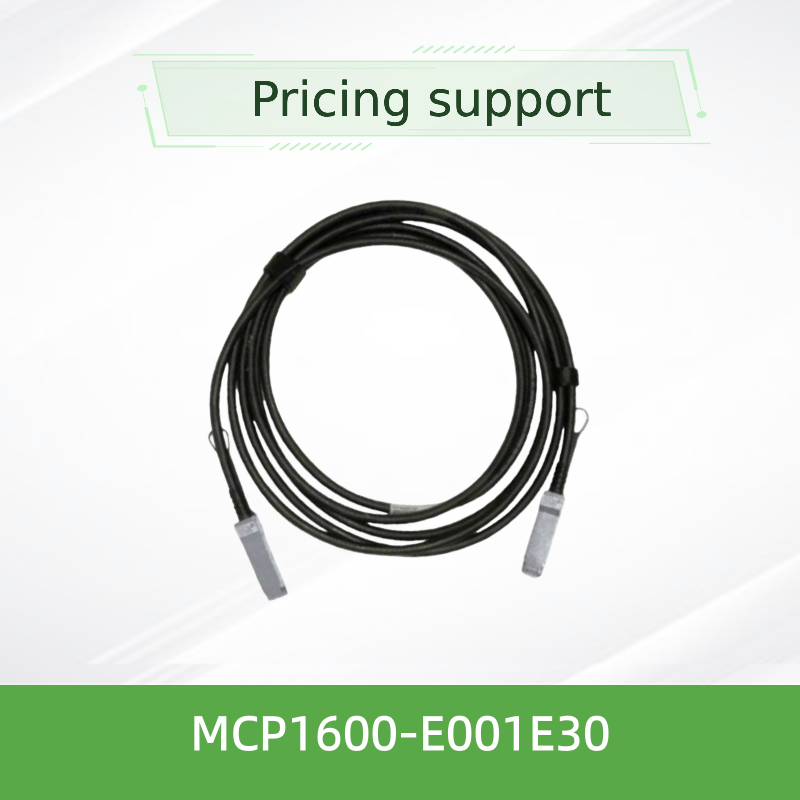

Mellanox MCP1600-E001E30 100Gb/s QSFP28 cavo DAC passivo 1m, 30AWG, EDR InfiniBand
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cable DAC Mellanox QSFP28 100Gb/s,1m di cavo DAC passivo EDR InfiniBand,30AWG Nvidia con garanzia |
||
Descrizione di prodotto
Visualizzazione del prodotto
Il cavo Mellanox MCP1600-E001E30 è un cavo in rame (DAC) QSFP28 passivo ad attacco diretto a 100 Gb/s progettato per interconnessioni ad alta densità e bassa latenza.Dispone di quattro coppie di rame ad alta velocità che funzionano a 25 Gb/s per corsiaQuesto cavo da 1 metro utilizza un calibro 30 AWG ed è terminato con connettori QSFP28 standard del settore.
Completamente conforme agli standard SFF-8665 e SFF-8636, garantendo un'interoperabilità senza soluzione di continuità con gli switch, gli adattatori e altri sistemi abilitati a QSFP28 di Mellanox.La giacca LSZH (Low Smoke Zero Halogen) e la conformità RoHS lo rendono adatto per le implementazioni di data center aziendali e verdi.
Caratteristiche chiave
- velocità di trasmissione aggregata di dati di 100 Gb/s (4 × 25 Gb/s)
- Fattore di forma QSFP28, conforme alla SFF-8665
- Copper passivo
- 3.3V tensione di alimentazione singola (Vcc 3,135 ∼3,465V)
- Temperatura della cassa di funzionamento da 0°C a 70°C
- Bit Error Rate (BER) < 1E-15 con i sistemi Mellanox
- Gestione I2C tramite SFF-8636
- Giacca LSZH, conforme alla RoHS, PCB senza piombo e senza alogene
- Test di produzione rigorosi per l'affidabilità fuori scatola
- Garanzia hardware limitata di 1 anno
Tecnologia e integrità del segnale
I cavi in rame passivo Mellanox utilizzano una costruzione in rame a doppio asse di precisione con controllo di impedenza ottimizzato (100Ω nominale) per ridurre al minimo il riflesso del segnale e il crosstalk.Ogni corsia è blindata in modo indipendente, e il cavo complessivo è rivestito con materiale LSZH per ridurre il fumo e le emissioni tossiche in caso di incendio.
La serie MCP1600 è caratterizzata da un ritardo di propagazione (tipico 4,5 ns/m) e mantiene eccellenti prestazioni di perdita di ritorno e di perdita di inserimento nell'intervallo di funzionamento di 0°70°C.L'EEPROM integrato memorizza gli attributi del cavo e le informazioni sul prodotto, consentendo ai sistemi host di configurare automaticamente i parametri per una prestazione ottimale del collegamento.
Disposizioni tipiche
- "Licenza" di calcolatori di alte prestazioni (HPC):Collegare gli switch EDR InfiniBand a nodi di calcolo, sistemi di archiviazione e cluster GPU
- Data Center Leaf-Spine:Interconnessioni a corto raggio da top-of-rack (ToR) a spine switch in tessuti Ethernet 100G
- Rete di base aziendale:collegamenti backbone affidabili all'interno o tra rack adiacenti nei data center aziendali
- Laboratori di test e sviluppo:Collegamenti convenienti e a bassa potenza per la prototipazione e la convalida delle prestazioni
Compatibilità
L'MCP1600-E001E30 è compatibile con qualsiasi porta QSFP28/100G conforme agli standard SFF-8665 e SFF-8636.e DPU BlueField®Funziona anche con switch e server di terze parti dotati di gabbie QSFP28, a condizione che l'host supporti DAC in rame passivo.
Specificità
| Parametro | Min. | Tipico | Max. | Unità |
|---|---|---|---|---|
| tensione di alimentazione (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Voltaggio di ingresso dati | - Zero.3 | ️ | 3.6 | V. |
| Voltaggio di ingresso di controllo | - Zero.3 | ️ | 3.6 | V. |
| Consumo di energia | ️ | ️ | 0.1 | W |
| Temperatura della cassa di funzionamento | 0 | ️ | 70 | °C |
| Temperatura di conservazione | - Quaranta. | ️ | 85 | °C |
| Umidità relativa di esercizio | 5 | ️ | 85 | % |
| Impedenza caratteristica | 90 | 100 | 110 | Ω |
| Ritardo di propagazione (informativo) | ️ | 4.5 | ️ | ns/m |
Diametro del cavo:30 AWG
Lunghezza del cavo:1 m (± 25 mm)
Diametro esterno:7.1 ± 0,35 mm
Raggio minimo di curva (singolo):35.5 mm
Radius minimo di curvatura (repetibile/assemblaggio):71 mm
Lunghezza del cavo:1 m (± 25 mm)
Diametro esterno:7.1 ± 0,35 mm
Raggio minimo di curva (singolo):35.5 mm
Radius minimo di curvatura (repetibile/assemblaggio):71 mm
Nota: tutte le specifiche si basano sulla scheda Mellanox MCP1600-E0xxEyy.
Guida alla selezione (serie MCP1600)
| Numero della parte | Distanze | AWG | Giubbotto | Descrizione |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Nero, EDR, 100Gb/s QSFP28 (questo modello) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Nero, EDR, 100Gb/s QSFP28 |
* Tutti i cavi sono conformi alla RoHS, con PCB LF/HF e giacca LSZH.
Vantaggi
- Risparmio economico:Il design passivo elimina i ricevitori ottici, riducendo il costo totale dell'interconnessione
- Potenza ultra bassa:< 0,1 W per collegamento, ideale per i data center ad elevato consumo energetico
- Penalità di latenza zero:Il percorso diretto del rame evita ritardi di ritrovo o di conversione del segnale
- Integrità del segnale affidabileLe coppie protette e il controllo preciso dell'impedenza garantiscono BER < 1E-15
- Disponibilità facile:Collegamento a caldo, pre-testato e riconosciuto automaticamente dai sistemi host
- Responsabilità ambientale:LSZH, RoHS e materiali privi di alogeni sostengono iniziative di tecnologia verde
Domande frequenti (FAQ)
D: Qual è la velocità massima di trasmissione di dati di MCP1600-E001E30?
A: 100Gb/s (4 corsie × 25Gb/s) ‡ adatto a EDR InfiniBand e 100G Ethernet.
D: Questo cavo è compatibile con gli interruttori non Mellanox?
R: Sì, qualsiasi porta QSFP28 conforme a SFF-8665 e SFF-8636 può utilizzare questo DAC passivo.
D: Qual è il range di temperatura di esercizio?
A: temperatura di 0°C a 70°C; conservazione da -40°C a 85°C.
D: Questo cavo richiede una corrente esterna?
R: No, è passivo e disegna solo Vcc per l'EEPROM (< 0,1W).
D: Qual è il raggio minimo di curva?
A: piega singola: 35,5 mm; piega ripetuta/assemblaggio: 71 mm (10 × diametro esterno).
Precauzioni
- Non piegare il cavo oltre il raggio minimo di curvatura specificato, soprattutto vicino al connettore (curvatura di montaggio)
- Evitare di tirare o sollecitare il cavo durante l'installazione; utilizzare un'adeguata gestione del cavo
- Assicurarsi che la porta host sia compatibile con QSFP28 e supporti DAC in rame passivo
- Conservare in un ambiente asciutto a temperatura controllata tra -40°C e 85°C
- Ispezionare i connettori per individuare sporcizia o danni prima di inserirli; utilizzare strumenti di pulizia approvati se necessario
Su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited è un fornitore basato sulla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.La società fornisce ai clienti di tutto il mondo prodotti tra cui switch di rete, NIC, punti di accesso wireless, controller, cavi e attrezzature di rete correlate.
Sostenuta da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e imprese.L'azienda offre anche soluzioni IoT, sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e distribuzione globale.
Fatti chiave
Prodotto:Mellanox MCP1600-E001E30
Tipo:DAC passivo, QSFP28
Tasso di trasmissione:100 Gb/s (4×25G)
Lungo:1 m (30 AWG)
Rispetto:SFF-8665, SFF-8636
Giacca:LSZH, RoHS
Garanzia:Limitato a 1 anno
Tipo:DAC passivo, QSFP28
Tasso di trasmissione:100 Gb/s (4×25G)
Lungo:1 m (30 AWG)
Rispetto:SFF-8665, SFF-8636
Giacca:LSZH, RoHS
Garanzia:Limitato a 1 anno
Matrice di compatibilità
- Commutatori Mellanox QuantumTM / SpectrumTM
- Adattatori Mellanox ConnectX®-5 / -6
- Piattaforme DPU BlueField®
- Port QSFP28 di terze parti (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Lista di controllo dell'acquirente
- ✓ Confermare la lunghezza richiesta (1m, 30AWG)
- ✓ Verificare che la porta ospitante supporti il DAC in rame passivo
- ✓ Controllare il range di temperatura di esercizio (0 ̊70°C)
- ✓ Assicurarsi che la giacca LSZH sia adatta al vostro ambiente
- ✓ Richiedere la politica RMA e la disponibilità delle scorte
