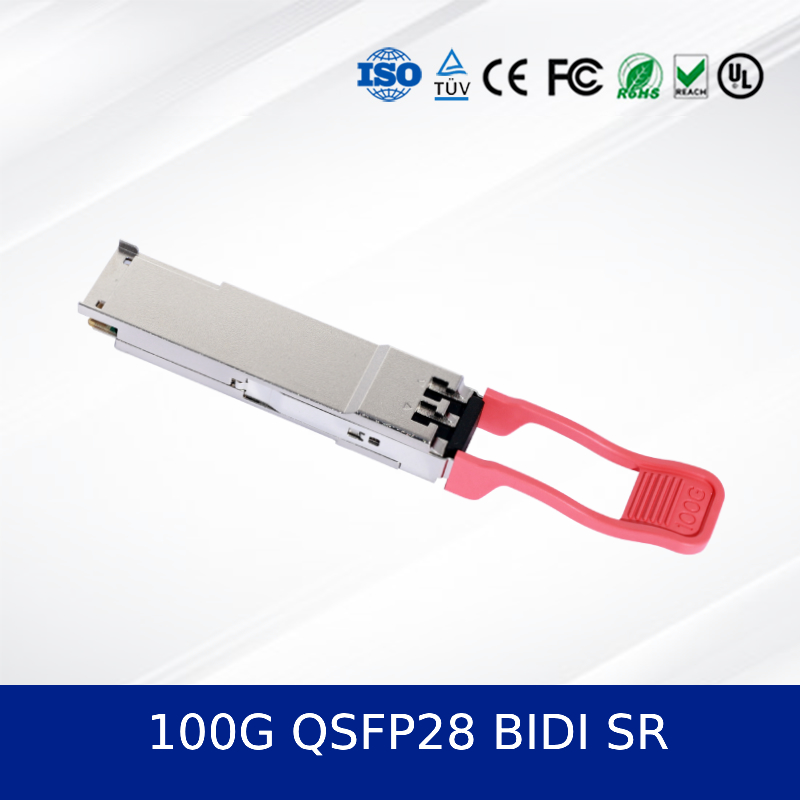

100G QSFP28 BIDI SR Modulo di trasmettitore ottico ad alta densità a bassa potenza a doppia lunghezza d'onda
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 100G QSFP28 BIDI SR |
| Documento: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrizione di prodotto
Modulo ricetrasmettitore ottico 100G QSFP28 BIDI SR — Design a doppia lunghezza d'onda, a bassa potenza e ad alta densità
1. Panoramica del prodotto 100G QSFP28 BIDI SR
Il 100G QSFP28 BIDI SR è un modulo ricetrasmettitore ottico SR (Bi-Directional) ad alte prestazioni 100G QSFP28 progettato per data center di nuova generazione e applicazioni di networking ad alta velocità. Questo modulo ottico supporta velocità Ethernet sia a 100G che a 40G su fibra multimodale, utilizzando la tecnologia VCSEL a doppia lunghezza d'onda (850nm/908nm) per consentire la comunicazione bidirezionale su un singolo filo di fibra. Conforme agli standard QSFP28 MSA e SFF-8636, offre hot-pluggability, diagnostica digitale e basso consumo energetico.
2. Caratteristiche principali del 100G QSFP28 BIDI SR
- Tecnologia VCSEL a doppia lunghezza d'onda (850nm / 908nm) per la trasmissione bidirezionale
- Supporta Ethernet a 100G e 40G con modulazione PAM4 e NRZ
- Fattore di forma QSFP28 hot-pluggable
- Monitoraggio diagnostico digitale tramite interfaccia I2C
- Basso consumo energetico: ≤ 4W
- Temperatura di esercizio: da 0°C a 70°C
- Conforme a RoHS e alloggiamento in metallo robusto
3. Tecnologia e standard 100G QSFP28 BIDI SR
Questo modulo ricetrasmettitore ottico è conforme agli standard QSFP28 MSA, SFF-8636 e IEEE 802.3. Utilizza la modulazione PAM4 per il funzionamento a 100G e supporta KP4 FEC. Il design a doppia lunghezza d'onda consente la comunicazione full-duplex su una singola fibra OM3/OM4, riducendo i costi dell'infrastruttura in fibra.
4. Principio di funzionamento
Il modulo converte ingressi elettrici 4x25G in segnali ottici 2x50G utilizzando due lunghezze d'onda (850nm e 908nm). Ogni lunghezza d'onda viene trasmessa e ricevuta simultaneamente sulla stessa fibra, consentendo il flusso di dati bidirezionale. DSP e CDR integrati garantiscono l'integrità del segnale e un basso BER.
5. Applicazioni
- Interconnessioni di data center
- High-performance computing (HPC)
- Infrastruttura cloud
- Networking aziendale
- Hub di telecomunicazioni
6. Specifiche
| Parametro | Valore |
|---|---|
| Velocità dati | 100G / 40G |
| Lunghezza d'onda | 850nm / 908nm |
| Distanza massima | 70m (OM3), 100m (OM4) |
| Consumo energetico | ≤ 4W |
| Supporto DDM | Sì |
| Fattore di forma | QSFP28 |
7. Vantaggi
- Riduce il numero di fibre del 50% rispetto ai moduli SR tradizionali
- Latenza e consumo energetico inferiori rispetto ai modelli concorrenti
- Robusto alloggiamento in metallo per prestazioni termiche migliorate
- Compatibile con le reti 40G
8. Servizio e supporto
Offriamo una garanzia di 5 anni, spedizioni in tutto il mondo e supporto tecnico 24 ore su 24, 7 giorni su 7. Configurazione personalizzata e prezzi all'ingrosso disponibili. Tutti i moduli ricetrasmettitori ottici sono testati per la compatibilità con i principali switch OEM.
9. Domande frequenti
D: Questo modulo è compatibile con gli switch Cisco/Juniper/Arista?
R: Sì, è compatibile con la maggior parte dei marchi principali che supportano gli standard QSFP28 MSA.
D: Qual è la differenza tra SR e BIDI SR?
R: BIDI SR utilizza due lunghezze d'onda su una fibra, mentre SR standard utilizza fibre separate per Tx/Rx.
D: Può essere utilizzato in modalità 40G?
R: Sì, il modulo supporta la modalità 40G tramite configurazione I2C.
10. Precauzioni
- Evitare di piegare la fibra oltre il raggio di curvatura minimo
- Assicurarsi che le estremità della fibra siano pulite per evitare danni
- Non superare la temperatura massima di esercizio
- Utilizzare solo con host compatibili conformi a MSA
11. Introduzione all'azienda

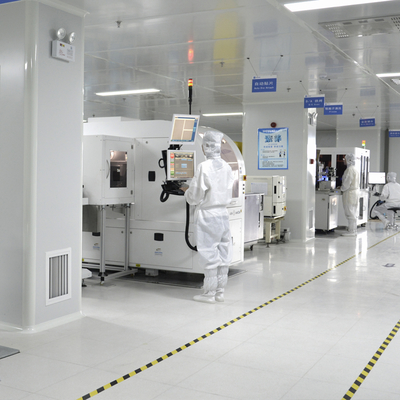

Con oltre un decennio di esperienza nel settore, gestiamo un impianto di produzione su larga scala supportato da un solido team tecnico. Collaboriamo con marchi leader tra cui Mellanox, Ruckus, Aruba ed Extreme. Il nostro portafoglio prodotti comprende switch di rete, adattatori, punti di accesso wireless, controller e cavi. Manteniamo oltre 10 milioni di dollari di inventario per garantire consegne rapide e capacità di fornitura all'ingrosso. I nostri team di vendita e ingegneria dedicati forniscono assistenza clienti e supporto tecnico 24 ore su 24, guadagnando una reputazione affidabile nel mercato globale.
