Modulo ricetrasmettitore ottico OSFP SR4 400G 100m OM4, MPO-12, CMIS 5.0 per Ethernet Data-center
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 400G OSFP SR4 |
| Documento: | 400G OSFP SR4.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04SR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrizione di prodotto

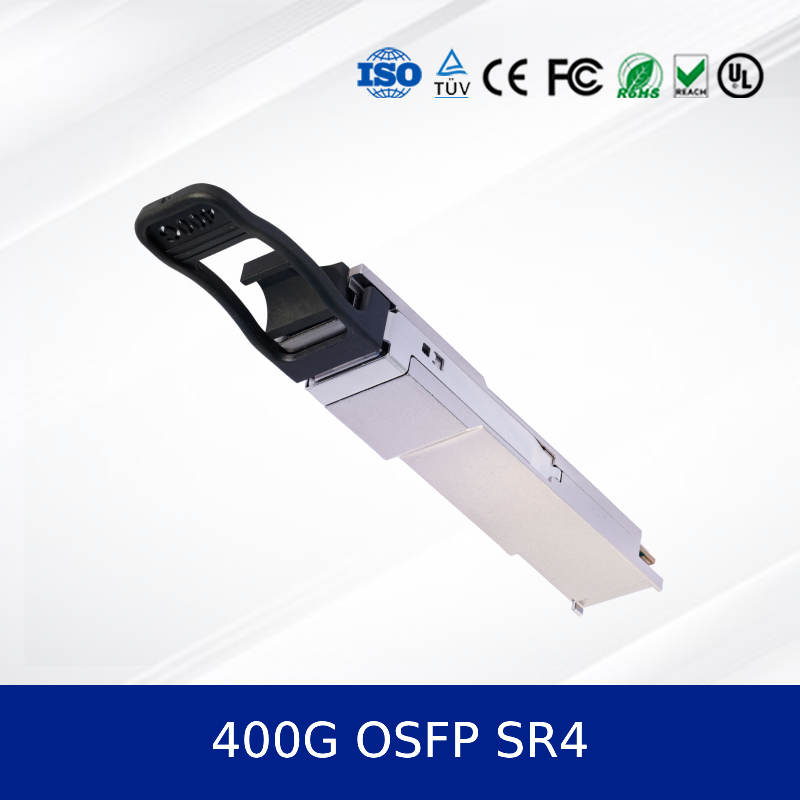

Ricetrasmettitore ottico OSFP SR4 400G — CC-OSFP04SR4-12D
Abilita la connettività del data center ad alta velocità con il nostro modulo ricetrasmettitore ottico, progettato per applicazioni Ethernet a 400 Gigabit e InfiniBand NDR. Questo modulo ottico offre una portata fino a 100 m su fibra multimodale OM4, è dotato di un connettore MPO-12 APC ed è conforme a CMIS 5.0 per una gestione avanzata. Perfetto per ambienti di rete ad alta densità che richiedono una trasmissione affidabile e ad alta larghezza di banda.
Caratteristiche principali
- Fattore di forma OSFP hot-pluggable con connettore MPO-12 APC
- Supporta configurazioni 400GBASE-SR4 e breakout (4x100G)
- Portata fino a 70 m su fibra multimodale OM3 e 100 m su OM4
- Conforme a CMIS Rev 5.0 per una gestione completa
- Basso consumo energetico: 8,5 W (400G) e 6,5 W (200G)
- Monitoraggio diagnostico digitale tramite interfaccia I2C
- Conforme a RoHS e sicurezza laser di Classe 1
Tecnologia e standard
Questo modulo ricetrasmettitore ottico è conforme agli standard OSFP MSA, IEEE P802.3db/D3.0 e IEEE P802.3ck. Impiega la segnalazione PAM4 a 53,125 GBaud per lane e integra diagnostica avanzata per il monitoraggio e la gestione delle prestazioni in tempo reale.
Principio di funzionamento
Il modulo ottico converte i segnali elettrici in segnali ottici utilizzando la tecnologia VCSEL per la trasmissione su fibra multimodale. La sezione ricevitore utilizza fotodiodi PIN per il rilevamento ad alta sensibilità. I circuiti interni di recupero del clock e dei dati (CDR) garantiscono l'integrità del segnale e un jitter minimo, supportando la trasmissione dati ad alta velocità.
Applicazioni
- Interconnessioni di data center e reti backbone
- Infrastruttura di cloud e calcolo ad alte prestazioni
- Switch e router Ethernet 400G
- Applicazioni InfiniBand NDR
- Reti di telecomunicazioni e fornitori di servizi
Specifiche
| Parametro | Valore |
|---|---|
| Velocità dati | 400G (4x100G) |
| Lunghezza d'onda | 850nm |
| Portata massima (OM4) | 100m |
| Connettore | MPO-12 APC |
| Consumo energetico | 8,5 W (400G), 6,5 W (200G) |
| Temperatura di esercizio | da 0°C a 70°C |
Informazioni per l'ordine
| Modello | Descrizione |
|---|---|
| CC-OSFP04SR4-12D | 400G SR4, 100m OM4, da 0°C a 70°C |
Vantaggi
- Densità di larghezza di banda elevata con capacità 400G
- Costruzione robusta con connettore MPO-12 per una connettività affidabile
- Diagnostica digitale avanzata per il monitoraggio e la risoluzione dei problemi in tempo reale
- La conformità agli standard del settore garantisce l'interoperabilità
- Modalità di alimentazione flessibili per un'efficienza energetica ottimizzata
Servizio e supporto
Offriamo una garanzia di 5 anni, supporto tecnico globale e opzioni di fornitura flessibili. Il nostro team fornisce consulenza e assistenza all'integrazione 24 ore su 24, 7 giorni su 7, per garantire una distribuzione e un funzionamento senza problemi.
Domande frequenti
D: Qual è la portata massima di questo ricetrasmettitore?
R: Supporta fino a 70 m su fibra multimodale OM3 e 100 m su OM4.
D: Supporta la diagnostica digitale?
R: Sì, fornisce un monitoraggio diagnostico digitale completo tramite l'interfaccia I2C.
D: È compatibile con l'infrastruttura esistente?
R: Sì, è progettato per essere compatibile con le porte OSFP standard e le reti in fibra multimodale.
Precauzioni
- Evitare di piegare la fibra oltre il raggio di curvatura minimo.
- Garantire un'adeguata pulizia dei connettori MPO per prevenire la contaminazione.
- Funzionare entro gli intervalli di temperatura e umidità specificati.
- Seguire le procedure di protezione dalle scariche elettrostatiche (ESD) durante la manipolazione.
Introduzione all'azienda

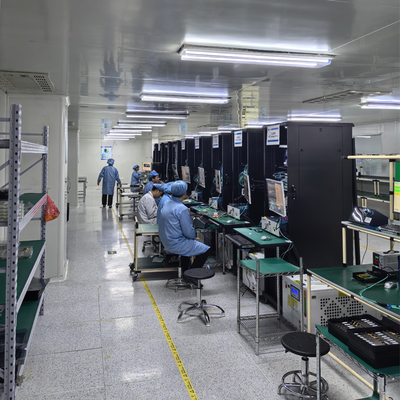

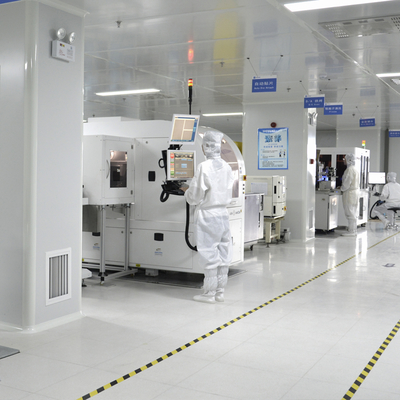

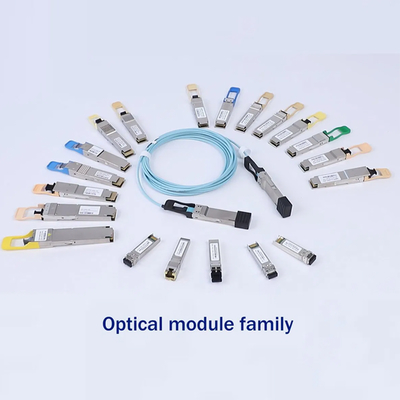

Con oltre un decennio di esperienza nel settore, gestiamo un'ampia struttura produttiva e manteniamo un solido team tecnico. Rappresentiamo marchi leader tra cui Mellanox, Ruckus, Aruba ed Extreme. La nostra gamma di prodotti comprende switch di rete nuovi originali, adattatori, punti di accesso wireless, controller e cavi. Disponiamo di oltre 10 milioni di unità in inventario, garantendo un'ampia fornitura e prezzi competitivi. Il nostro impegno per la qualità e il servizio ci ha fatto guadagnare una reputazione rispettabile nel mercato globale.
