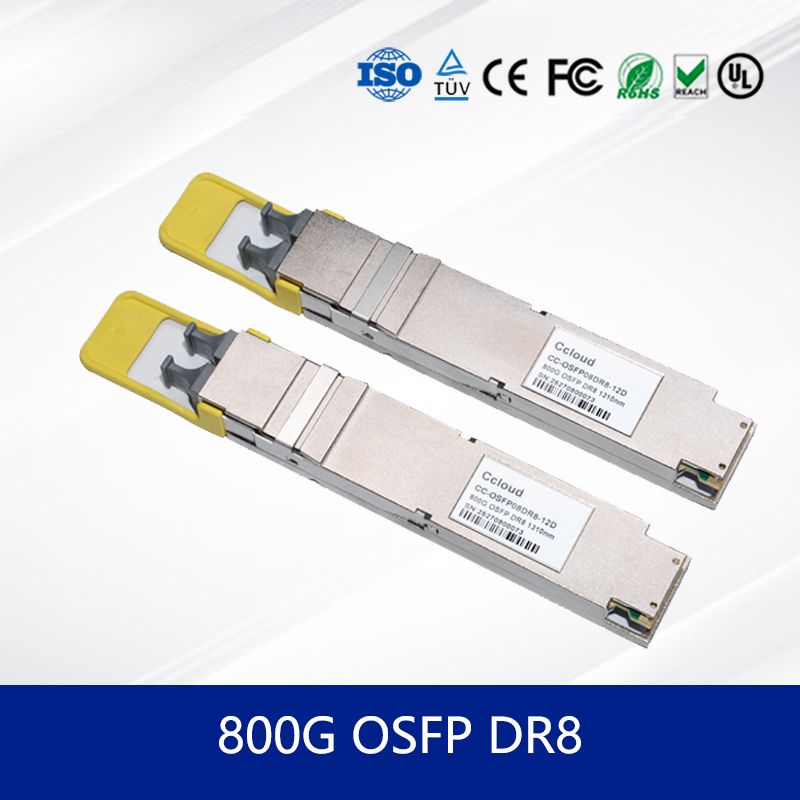

Modulo trasmettitore ad alta velocità 800G OSFP 112 DR8 CC-OSFP08DR8-12D per data center

Modulo ricetrasmettitore ottico OSFP 800G — Gestione CMIS / Portata 500 m / Hot Pluggable

Punti salienti di alto valore

• 800 Gb/s DR8 su SMF fino a 500 m utilizzando 53,125 GBd PAM4 per corsia per prestazioni prevedibili da foglia a spina.
• Design hot-pluggable OSFP di tipo 2 con doppi connettori MTP-8 APC per pannelli frontali densi.
• Monitoraggio CMIS con telemetria, allarmi e modalità a basso consumo standardizzati per operazioni coerenti multi-vendor.
• Alimentazione a 3,3 V, potenza tipica di circa 14,6 W, funzionamento commerciale da 0–70 °C.

1) Informazioni sul prodotto / Descrizione del prodotto / Informazioni di base / Specifiche

Il CC-OSFP08DR8-12D Modulo ricetrasmettitore ottico è destinato alle fabbriche 800G di nuova generazione in ambienti cloud, AI e HPC. Otto corsie host da 100G sono mappate su otto corsie ottiche a 1310 nm, offrendo collegamenti DR-class stabili fino a 500 m su fibra monomodale. Questo OSFP di tipo 2 hot-pluggable modulo ottico abbina un ingombro termico compatto con doppie porte MTP-8 APC e controllo CMIS per operazioni semplificate su piattaforme miste. Per molti operatori, questa classe è nota anche come 800g osfp, semplificando la ricerca, la qualificazione e la gestione del ciclo di vita.

2) Caratteristiche

• Fattore di forma: OSFP di tipo 2, hot-pluggable; alta densità del pannello frontale.
• Velocità aggregata: 800 Gb/s tramite 8 × 53,125 GBd PAM4.
• Ottica: trasmettitori EML a 1310 nm con ricevitori PIN per corsia.
• Portata: 500 m su SMF (budget di collegamento DR).
• Potenza/termica: 3,3 V, ~14,6 W tipici, da 0–70 °C.
• Gestione: CMIS su I²C con modalità interrupt, reset, presente e a basso consumo.

3) Tecnologia

Costruito secondo OSFP MSA con CMIS per pluggable a 8/16 corsie, il design utilizza la segnalazione PAM4 per raggiungere gli 800G senza aumentare il numero di porte sulla piastra frontale. I laser EML a 1310 nm forniscono linearità e tolleranza alla dispersione; i ricevitori PIN-PD mantengono la sensibilità e il margine richiesti dall'ottica DR. Il Modulo ricetrasmettitore ottico aderisce a mappe di registro e macchine a stati comuni, garantendo un comportamento uniforme tra le varianti NOS degli switch.

4) Teoria / Principio di funzionamento

Internamente, un retimer/gearbox condiziona otto corsie elettriche da 100G e invia simboli PAM4 a otto EML. In ricezione, i fronti PIN/TIA recuperano i segnali al SerDes host. Un bus I²C a due fili espone le pagine CMIS per l'inventario, le soglie, lo stato di alimentazione e la gestione degli errori, consentendo al modulo ottico di integrarsi con il provisioning automatizzato e gli strumenti per la flotta.

5) Applicazione / Utilizzo

• Fabbriche da spina a foglia nei data center cloud con collegamenti montanti DR deterministici da 500 m (ToR/EoR/aggregazione).
• Cluster di addestramento AI e dorsali di archiviazione in cui i margini di flusso d'aria e termici sono limitati.
• Interconnessioni HPC che si standardizzano su 800g osfp per chassis ad alta radice e schede di linea modulari.

6) Tabella delle specifiche + Tabella di selezione

7) Vantaggi / Punti di forza

• CMIS basato su standard semplifica l'automazione multi-vendor e la manutenzione della flotta.
• Involucro termico ottimizzato per schede di linea e chassis densi e raffreddati ad aria.
• Interoperabilità diretta tra gli ecosistemi che adottano 800g osfp.

8) Servizio

Sono disponibili selezione pre-vendita, controlli del budget di collegamento, logistica rapida e supporto tecnico remoto/in loco. La guida alla fornitura e alla configurazione basata su progetto aiuta ad accelerare i tempi di produzione.

9) FAQ

1. Il Modulo ricetrasmettitore ottico è interoperabile con il mio switch 800G? Segue OSFP MSA e CMIS; verificare con l'elenco approvato del proprio fornitore.
2. Quale distanza è supportata? Fino a 500 m su SMF con il budget ottico DR e FEC specificati.
3. Per quale potenza e temperatura dovrei pianificare? Tipico ~14,6 W a 3,3 V; da 0–70 °C.
4. È possibile supportare implementazioni su larga scala? Sì: sono disponibili programmi di fornitura di progetti e supporto 24 ore su 24, 7 giorni su 7.

10) Precauzioni

• Funzionare entro l'intervallo di temperatura specificato e seguire le indicazioni sul flusso d'aria.
• Utilizzare strumenti di pulizia MTP/MPO adeguati; attenersi alle precauzioni ESD durante la manipolazione.
• Confermare la revisione CMIS / la compatibilità del firmware prima dell'espansione delle flotte di modulo ottico.

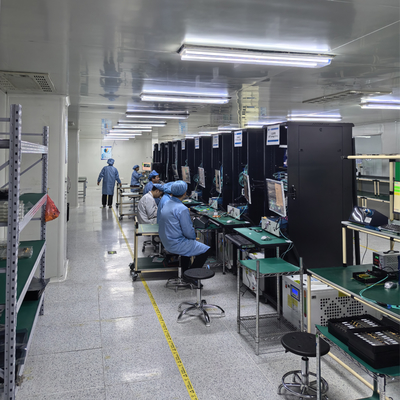

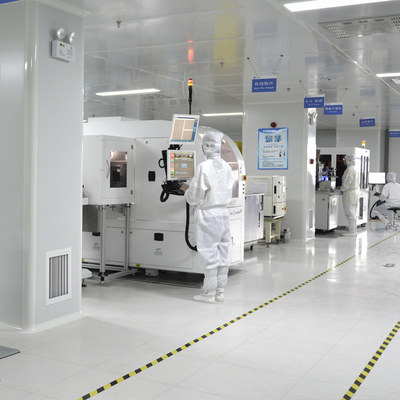

11) Processo di produzione

I moduli vengono prodotti su linee su larga scala con ispezione in entrata, allineamento ottico, burn-in e verifica finale. Ogni unità viene sottoposta a test elettrici e ottici per convalidare le prestazioni PAM4 e le funzioni CMIS prima della spedizione.

12) Istruzioni per l'uso

• Inserire il modulo in una gabbia OSFP con il fermo completamente inserito; instradare i trunk MTP-8 senza curve strette.
• Verificare che il NOS host riconosca CMIS; controllare gli allarmi e le soglie dopo il collegamento.
• Mantenere l'igiene del connettore; coprire le porte inutilizzate; registrare i seriali per il monitoraggio delle risorse.

13) Profilo aziendale

Con oltre un decennio di esperienza, il nostro team supportato dalla fabbrica offre produzione professionale, evasione rapida e consulenza 24 ore su 24, 7 giorni su 7. Forniamo switch di rete originali, schede di interfaccia di rete, AP e controller wireless, cavi e soluzioni di modulo ottico supportate da un notevole inventario e ingegneria in loco per le implementazioni di progetti.
