200G QSFP56 SR4 CDR Optical Transceiver Module 100m su Om4 / 70m su Om3 Fibre High-Performance Computing Interconnect per Data Center
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 200 g QSFP56 SR4 CDR |
| Documento: | 200G QSFP56 SR4 CDR.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Nome: | Modulo ricetrasmettitore ottico | Modello n.: | CC-QRR110M-SD |
|---|---|---|---|
| Prestazione: | 200 g QSFP56 SR4 CDR | Velocità: | 200 g |
| Specifiche: | 400*265*100mm | Hot-pluggable: | SÌ |
| Tensione di alimentazione: | 3.3 v | Temperatura della custodia operativa: | Commerciale 0–70 ° C; 10G offre opzione industriale –40–85 ° C. |
| Gestione / diagnostica: | Alta velocità: CMIS Rev 5.0+ con I²C; 10G: SFF-8472 DDM con I²C. | Applicazioni: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Conformità / ambientale: | CE/FCC/UL/TUV/ROHS | Condizione: | Nuovo |
Descrizione di prodotto

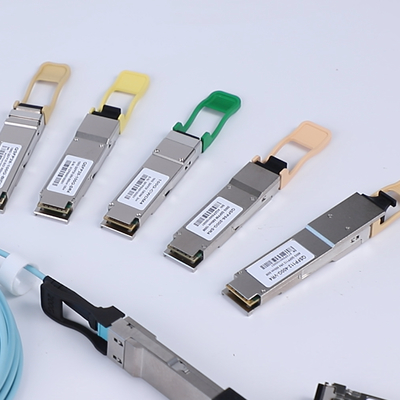

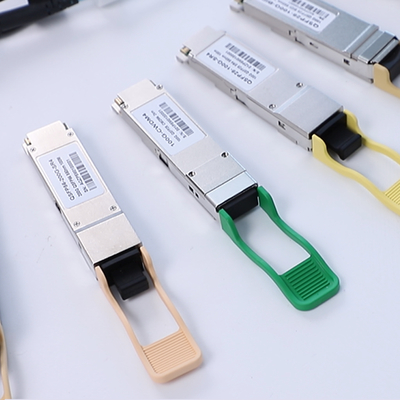

200G QSFP56 SR4 CDR Product Overview
IlModulo trasmettitore otticoCC-QRR110M-SD è un transceiver QSFP56 ad alte prestazioni progettato per applicazioni Ethernet 200G. Supporta velocità di dati 4x53.125 Gb/s utilizzando la modulazione PAM4,fornendo una trasmissione affidabile fino a 100 m su fibra multimode OM4Questo.modulo otticoè progettato per ambienti di data center che richiedono un'elevata larghezza di banda, un basso consumo di energia e prestazioni robuste.
200G QSFP56 SR4 CDR Caratteristiche chiave
- Fattore di forma QSFP56 con presa a caldo
- 4x26.5625 corsie GBd con modulazione PAM4
- Portata fino a 70 m su OM3 e 100 m su OM4 MMF
- Fornitore di alimentazione singolo da 3,3 V, consumo massimo di 4 W
- Temperatura della cabina di funzionamento: da 0°C a +70°C
- Interfaccia del connettore MPO-12
- RoHS conforme
200G QSFP56 SR4 CDR Tecnologia e standard
Questo...Modulo trasmettitore otticoè conforme a IEEE 802.3cd per 200GBASE-SR4 Ethernet, SFF 8679 per le specifiche meccaniche ed elettriche e supporta CMIS 4.0 o SFF8636 per le funzionalità di gestione.Utilizza una tecnologia avanzata di 850 nm VCSEL e PIN per garantire l'integrità dei dati ad alta velocità e bassi tassi di errore dei bit.
Principio di funzionamento
Il modulo converte quattro corsie elettriche in segnali ottici utilizzando array VCSEL.un array di fotodiodi PIN converte i segnali ottici in arrivo in dati elettriciI circuiti integrati CDR (Clock and Data Recovery) garantiscono l'integrità del segnale e riducono al minimo il jitter.
200G QSFP56 SR4 CDR Applicazioni
- Commutatori e router Ethernet 200G
- Architetture a spina dorsale del data center
- Cluster di elaborazione ad alte prestazioni
- Interconnessioni di infrastrutture cloud
- Reti di area di archiviazione (SAN)
Specificità
| Parametro | Min. | Tipologia | Max. | Unità |
|---|---|---|---|---|
| Tasso di dati per corsia | 26.5625 | - | 26.5625 | GBd |
| Lunghezza d'onda | 840 | 850 | 860 | nm |
| Tx Potenza (per corsia) | - Sei.5 | - | 4 | dBm |
| Sensibilità Rx (OMA) | - Sei.5 | - | - | dBm |
| Consumo di energia | - | - | 4 | W |
Vantaggi
- Consumo energetico inferiore rispetto ai concorrentimoduli ottici
- Integrità del segnale migliorata con tecnologia CDR integrata
- Ampia gamma di temperature di esercizio adatte ai data center
- Piena conformità alle norme internazionali che garantiscono l'interoperabilità
- Disegnati per ambienti di commutazione ad alta densità
Servizio e supporto
Offriamo una garanzia di 3 anni su tuttiModulo trasmettitore otticoIl supporto tecnico è disponibile 24 ore su 24, 7 giorni su 7, via e-mail e telefono. Sono disponibili configurazioni personalizzate e sconti per ordini di massa. Il tempo di consegna per ordini standard è di 3-5 giorni lavorativi.
Domande frequenti
Qual è la distanza massima consentita?
Questo...modulo otticosupporta fino a 70 m su OM3 e 100 m su OM4 fibra multimode.
E' compatibile con gli switch Cisco/Juniper/Arista?
Sì, è progettato per essere indipendente dal fornitore e soddisfa gli standard MSA per una ampia compatibilità.
Qual è il consumo energetico?
Il consumo massimo di energia è di 4 W in pieno funzionamento.
Precauzioni
- Evitare l'esposizione all'elettricità statica; utilizzare la protezione ESD durante la manipolazione.
- Non scollegare il dispositivo mentre è acceso.
- Assicurarsi che i connettori in fibra siano puliti per evitare perdite di segnale.
- Operare entro i limiti di temperatura e umidità specificati.
- Utilizzare solo cavi in fibra MPO-12 APC compatibili.
Introduzione all'azienda

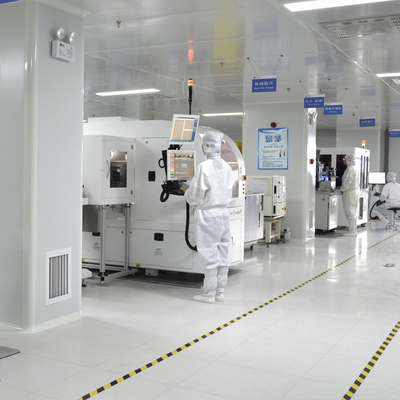

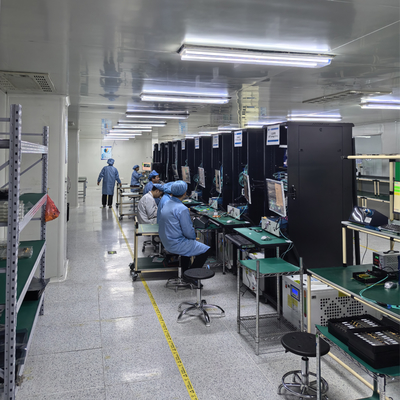

Con oltre un decennio di esperienza nel settore, la nostra azienda gestisce un grande stabilimento produttivo supportato da un forte team tecnico.Abbiamo costruito una vasta base di clienti e accumulato una notevole esperienzaSiamo distributori autorizzati di marchi leader tra cui Mellanox, Ruckus, Aruba ed Extreme.Il nostro portafoglio di prodotti comprende nuovi switch di reteCon un inventario stimato in oltre 10 milioni di dollari, forniamo una vasta gamma di prodotti in grandi quantità.Forniamo servizio clienti 24 ore su 24 e supporto tecnico per garantire la soddisfazione dei clientiI nostri team di vendite e tecnici professionistici hanno stabilito una solida reputazione nel mercato globale.
