400G OSFP VR4 Modulo di trasmettitore ottico ad alta velocità
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 400G OSFP 112 VR4 CC-OSFP04vr4-12D |
| Documento: | 400G OSFP VR4.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04VR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrizione di prodotto

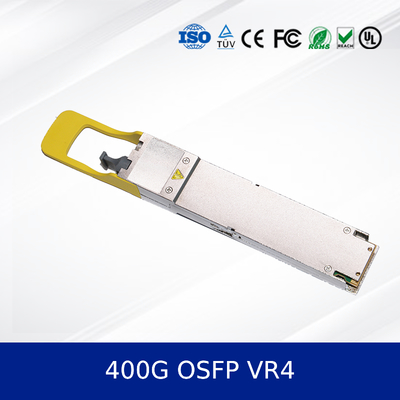

Modulo ricetrasmettitore ottico OSFP VR4 400G — Soluzione in fibra multimodale ad alta velocità
Panoramica del prodotto
Il Modulo ricetrasmettitore ottico OSFP VR4 400G (Modello: CC-OSFP04VR4-12D) è un ricetrasmettitore ad alte prestazioni, collegabile a caldo, progettato per data center di nuova generazione e reti ad alta velocità. Supporta applicazioni Ethernet 400G e InfiniBand NDR con una portata fino a 50 m su fibra multimodale OM4. Questo modulo ottico offre un basso consumo energetico, diagnostica digitale avanzata e conformità agli standard di settore.
Caratteristiche principali
- Fattore di forma OSFP collegabile a caldo
- Conforme a OSFP MSA, CMIS Rev 5.0+, IEEE P802.3db/D3.0 e IEEE P802.3ck
- Modulazione elettrica e ottica a 4 canali 100G-PAM4
- Consumo energetico massimo: 8,5 W (modalità 400G), 6,5 W (modalità 200G)
- Connettore singolo MPO-12 APC
- Temperatura della custodia operativa: da 0°C a 70°C
- Monitoraggio diagnostico digitale tramite interfaccia I2C
Tecnologia
Il modulo ricetrasmettitore ottico utilizza la tecnologia di modulazione PAM4 con una velocità di segnalazione di 53,125 GBd per canale. È conforme alla Common Management Interface Specification (CMIS) e supporta funzionalità avanzate come la modalità a basso consumo e il monitoraggio in tempo reale.
Principio di funzionamento
Il modulo converte i segnali elettrici in segnali ottici utilizzando quattro laser a emissione superficiale a cavità verticale (VCSEL) che operano a una lunghezza d'onda di 850 nm. I segnali ottici ricevuti vengono riconvertiti in segnali elettrici tramite fotodiodi. Il design compatibile con 800g osfp garantisce un'elevata integrità dei dati e un basso tasso di errore di bit (BER).
Applicazioni
- Reti InfiniBand NDR
- Data center Ethernet 400G
- Applicazioni breakout 4x100GbE
- High-performance computing (HPC)
- Infrastruttura cloud
Specifiche
| Parametro | Min | Tipico | Max | Unità |
|---|---|---|---|---|
| Lunghezza d'onda | 844 | 850 | 863 | nm |
| Potenza di lancio media | -4.6 | - | 4.0 | dBm |
| Consumo energetico (400G) | - | - | 8.5 | W |
| Distanza operativa (OM4) | 2 | - | 50 | m |
Vantaggi
- Minore consumo energetico rispetto a moduli ricetrasmettitori ottici
- simili
- Prestazioni robuste in ambienti ad alta temperatura
- Compatibilità all'indietro con la modalità 200G utilizzando splitter in fibra
Diagnostica digitale completa per il monitoraggio in tempo reale
Assistenza e supporto
Offriamo una garanzia di 3 anni, consegna rapida e supporto tecnico 24 ore su 24, 7 giorni su 7. Il nostro team fornisce assistenza all'integrazione e servizi di configurazione personalizzati per garantire un'implementazione senza problemi.
FAQ
Qual è la distanza massima supportata?
Fino a 30 m su fibra multimodale OM3 e 50 m su OM4.
Questo modulo è compatibile con la modalità 200G?
Sì, funziona come un ricetrasmettitore 200G con uno splitter a 2 fibre.
Qual è il consumo energetico in modalità a basso consumo?
Massimo 1,5 W.
- Precauzioni
- Assicurarsi che le porte host OSFP siano compatibili
- Evitare di piegare i cavi in fibra oltre il raggio di curvatura minimo
- Funzionare entro gli intervalli di temperatura e umidità specificati
Seguire le procedure di protezione ESD durante la manipolazione

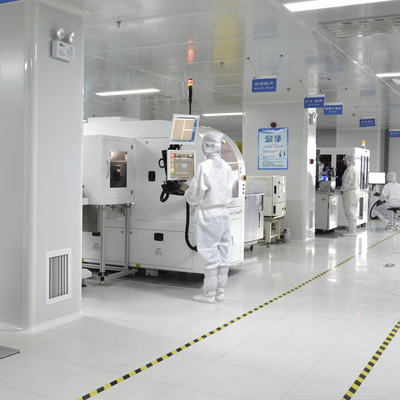

Introduzione all'aziendaChina Cloud Electro Optics Technology Co., Ltd. ha oltre un decennio di esperienza nel settore dell'hardware di rete. Con un'ampia struttura di produzione e un solido team tecnico, serviamo una clientela globale con prodotti di alta qualità tra cui moduli ottici
