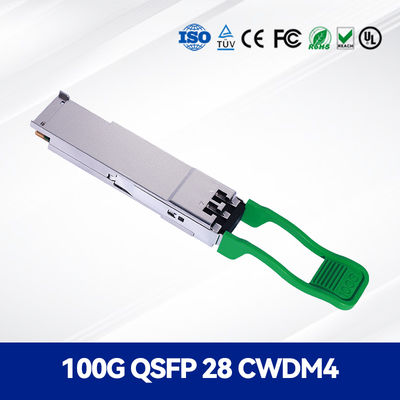

Modulo ricetrasmettitore ottico ad alta velocità 100G QSFP28 CWDM4 2km per dorsali e metropolitane, accesso e aggregazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 100G QSFP28 CWDM4 2km |
| Documento: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50pcs |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Evidenziare: | 2 km 100G QSFP28 CWDM4,modulo ottico del ricetrasmettitore di 2km |
||
Descrizione di prodotto
Ricetrasmettitore ottico QSFP28 CWDM4 100G – Portata 2km, 4x25G, Supporto DDM
1. Panoramica del prodotto
Il Ricetrasmettitore ottico QSFP28 CWDM4 100G (CC-QKKCC0L-SD) è un modulo ottico ad alte prestazioni, collegabile a caldo, progettato per applicazioni Ethernet a 100 Gigabit. È conforme allo standard CWDM4 MSA e supporta la trasmissione dati fino a 2 km su fibra monomodale (SMF). Il ricetrasmettitore utilizza quattro canali CWDM nell'intervallo 1270–1330 nm e presenta il monitoraggio diagnostico digitale (DDM) per il monitoraggio delle prestazioni in tempo reale. È ideale per data center, reti aziendali e ambienti di calcolo ad alte prestazioni.
2. Caratteristiche principali
- Velocità dati: 4x25,78125 Gbps (100G Ethernet)
- Portata: fino a 2 km su fibra monomodale
- Lunghezze d'onda: 1271 nm, 1291 nm, 1311 nm, 1331 nm
- Consumo energetico: ≤3,5 W
- Temperatura di esercizio: da 0°C a 70°C
- Fattore di forma QSFP28 collegabile a caldo
- Monitoraggio diagnostico digitale (DDM)
- Conforme a RoHS
3. Tecnologia e standard
Il ricetrasmettitore è costruito sulla tecnologia CWDM ed è conforme a:
- Specifiche 100G CWDM4 MSA
- IEEE 802.3bm 100GBASE-LR4
- Hardware QSFP28 MSA Rev 4.1
- IEC 60825-1 Classe di sicurezza laser 1
- Conformità RoHS 6/6
4. Principio di funzionamento
Il modulo converte quattro canali elettrici da 25,78125 Gbps in quattro segnali ottici CWDM utilizzando laser a feedback distribuito (DFB) non raffreddati. I segnali ottici vengono multiplexati in un'unica fibra per la trasmissione. All'estremità del ricevitore, un demultiplexer separa le lunghezze d'onda, che vengono poi riconvertite in segnali elettrici da fotodiodi PIN. I circuiti CDR integrati garantiscono l'integrità del segnale sull'intero collegamento di 2 km.
5. Applicazioni
- Interconnessioni e dorsali di data center
- Switch e router Ethernet ad alta velocità
- Reti di server e aree di archiviazione (SAN)
- Cluster di calcolo ad alte prestazioni
- Bilanciatori di carico e hub di rete
6. Specifiche
| Parametro | Valore | Unità |
|---|---|---|
| Velocità dati | 4x25,78125 | Gbps |
| Distanza massima | 2 | km |
| Lunghezze d'onda | 1271/1291/1311/1331 | nm |
| Consumo energetico | ≤3,5 | W |
| Tensione di alimentazione | 3,3 | V |
| Temperatura di esercizio | da 0 a +70 | °C |
| Connettore | Dual LC | - |
| Supporto DDM | Sì | - |
7. Vantaggi e punti di forza
- Alternativa conveniente alle soluzioni 100G LR4
- La tecnologia CWDM non raffreddata riduce il consumo energetico
- Diagnostica digitale completa per il monitoraggio in tempo reale
- Ampio intervallo di temperature operative per l'uso nei data center
- La piena conformità con CWDM4 MSA garantisce l'interoperabilità
8. Assistenza e supporto
Tutti i ricetrasmettitori sono coperti da una garanzia di 5 anni e supporto tecnico a vita. Offriamo spedizioni globali con opzioni DHL/FedEx. Sono disponibili servizi di etichettatura personalizzata e test di compatibilità per ordini all'ingrosso.
9. FAQ
D: Qual è la differenza tra CWDM4 e LR4?
R: CWDM4 utilizza il multiplexing a divisione di lunghezza d'onda grossolana con una spaziatura dei canali più ampia, rendendolo più conveniente per applicazioni a 2 km rispetto a LR4.
D: Questo ricetrasmettitore supporta la diagnostica digitale?
R: Sì, fornisce funzionalità DDM complete per il monitoraggio della temperatura, della tensione, della potenza TX, della potenza RX e della corrente di polarizzazione del laser.
D: Che tipo di fibra è richiesta?
R: Per prestazioni ottimali si consiglia la fibra monomodale (SMF) con specifiche OS2.
10. Precauzioni
- Utilizzare solo con fibra monomodale (SMF)
- Evitare di piegare la fibra oltre il raggio di curvatura minimo
- Mantenere puliti i connettori ottici per evitare il degrado del segnale
- Osservare le precauzioni ESD durante la manipolazione e l'installazione
- Non operare oltre la temperatura nominale massima
