Ethernet Modulo trasmettitore ottico ad alte prestazioni 200G QSFP56 SR4 DSP Nuovo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 200g QSFP56 SR4 DSP |
| Documento: | 200G QSFP56 SR4 DSP.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Nome: | Modulo ricetrasmettitore ottico | Modello n.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Prestazione: | 200g QSFP56 SR4 DSP | Velocità: | 200 g |
| Specifiche: | 400*265*100mm | Hot-pluggable: | SÌ |
| Tensione di alimentazione: | 3.3 v | Temperatura della custodia operativa: | Commerciale 0–70 ° C; 10G offre opzione industriale –40–85 ° C. |
| Gestione / diagnostica: | Alta velocità: CMIS Rev 5.0+ con I²C; 10G: SFF-8472 DDM con I²C. | Applicazioni: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Conformità / ambientale: | CE/FCC/UL/TUV/ROHS | Condizione: | Nuovo |
Descrizione di prodotto
Modulo di trasmettitore ottico 200G QSFP56 SR4 connessione ad alta velocità con prestazioni affidabili
1. Visualizzazione del prodotto
Il200G QSFP56 SR4Il modulo di trasmettitore ottico (Modello: CC-QSFP02SR4-12C) è una soluzione in fibra ottica ad alte prestazioni progettata per data center ad alta larghezza di banda e applicazioni di elaborazione ad alte prestazioni.Supporta 4 canali indipendenti che operano a 26.56 GBaud per corsia, fornendo una velocità di dati aggregata di 200G su fibra multimode OM4 per distanze fino a 100 metri. Conforme agli standard del settore tra cui SFF-8679 e CMIS 5.0, questo modulo di trasmettitore ottico garantisce un'interoperabilità affidabile e un'integrità del segnale superiore.
2. 200G QSFP56 SR4 Caratteristiche chiave
- Interfaccia ottica parallela a 4 canali con CDR integrato
- Fattore di forma QSFP56 con presa a caldo
- Fino a 100 metri su MMF OM4 e 70 metri su MMF OM3
- Tecnologia VCSEL e PD a 850 nm
- Basso consumo di energia con corrente di alimentazione tipica di 1180 mA
- Supporta la modulazione PAM4
- Interfaccia del connettore APC MPO-12
- Compatibile con CMIS 5.0 e QSFP-DD Hardware Rev5.1
3Tecnologie e standard di base
Questo modulo trasmettitore ottico sfrutta l'avanzata tecnologia VCSEL a 850 nm e fotodiodi, la modulazione PAM4 e i circuiti integrati di clock e recupero dati (CDR).0, QSFP-DD MSA e standard di sicurezza laser IEC, garantendo prestazioni robuste e conformi in ambienti esigenti.
4Principio di funzionamento
Il200G QSFP56 SR4Il modulo converte i segnali elettrici in segnali ottici tramite un array VCSEL. Ciascuna delle quattro corsie opera a 26,56 GBaud utilizzando la modulazione PAM4.una matrice di fotodiodi PIN e un amplificatore di transimpedenza (TIA) convertono i segnali ottici in entrata in uscite elettricheUn MCU integrato gestisce le funzioni di controllo digitale tra cui la comunicazione I2C, l'inizializzazione e il funzionamento in modalità a bassa potenza.
5Applicazioni
- Interconnessioni di data center e architetture di base
- Cluster di calcolo ad alte prestazioni (HPC)
- Infrastrutture cloud e reti aziendali
- Reti di formazione sull'IA e sull'apprendimento automatico
6. 200G QSFP56 SR4 Specificità
| Parametro | Min. | Tipologia | Max. | Unità |
|---|---|---|---|---|
| Tasso di dati per corsia | - | 26.56 | - | GBaud |
| Temperatura di funzionamento | 0 | 25 | 70 | °C |
| Tensione di alimentazione | 3.135 | 3.3 | 3.465 | V. |
| Potenza di uscita Tx | - Sei.5 | - | 4 | dBm |
| Sensibilità del ricevitore | - Otto.4 | - | 4 | dBm |
7. Vantaggi
- Densità più elevata e potenza inferiore per bit rispetto alle generazioni precedenti
- prestazioni TDECQ superiori per una migliore integrità del segnale
- Progettato per la compatibilità con le principali piattaforme di switch e router
- Una costruzione robusta e test rigorosi garantiscono un'affidabilità a lungo termine
8Servizio e supporto
Offriamo una garanzia completa, una consegna rapida e un supporto tecnico 24 ore su 24, 7 giorni su 7. Il nostro team fornisce assistenza all'integrazione e verifica della compatibilità per garantire una implementazione senza soluzione di continuità.Sono disponibili sconti per ordini di massa e opzioni di etichettatura personalizzate.
9Domande frequenti
D: Qual è la distanza massima supportata da questo modulo di trasmettitore ottico?
R: Supporta fino a 100 metri su fibra OM4 e 70 metri su fibra multimode OM3.
D: Questo modulo è compatibile con le porte QSFP28?
R: Pur essendo compatibile elettricamente, verificare il supporto del sistema host per le tariffe 200G e la connettività MPO-12.
D: Supporta il monitoraggio della diagnostica digitale (DDM)?
R: Sì, tramite l'interfaccia I2C e la conformità CMIS 5.0.
10. Precauzioni
- Evitare l'esposizione all'elettricità statica e utilizzare procedure di movimentazione sicure.
- Non scollegare durante il funzionamento per evitare danni al trasmettitore.
- Assicurarsi che i connettori MPO siano puliti per evitare il degrado del collegamento ottico.
- Risponde alle norme di sicurezza laser di classe 1.
11Introduzione alla Società

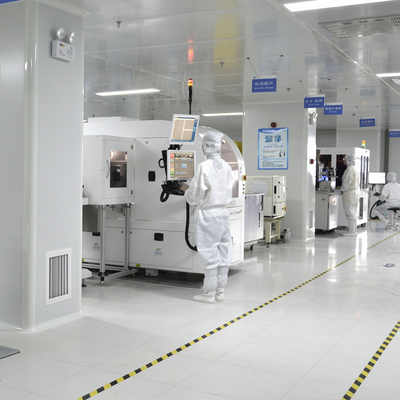

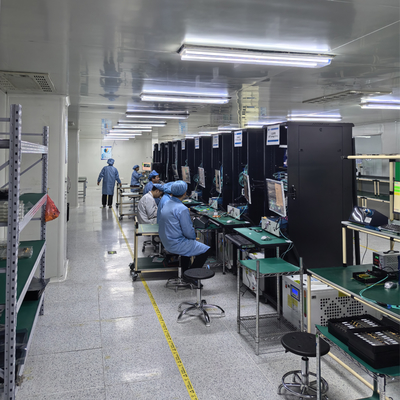

Con oltre un decennio di esperienza nel settore, gestiamo una fabbrica su larga scala supportata da un forte team tecnico.Serviamo una clientela globale con una vasta gamma di prodotti di rete originali e nuovi.Il nostro inventario supera i 10 milioni di unità.che ci consente di fornire prodotti in grandi volumi a prezzi competitivi e con un servizio affidabileSiamo distributori autorizzati per marchi leader come Mellanox, Ruckus, Aruba ed Extreme.
