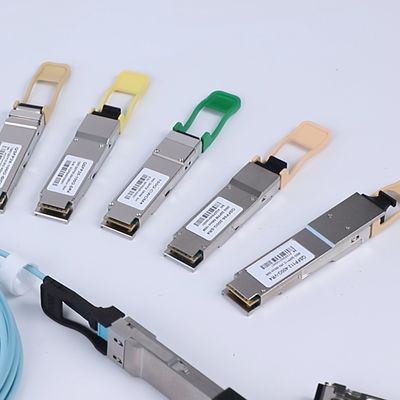

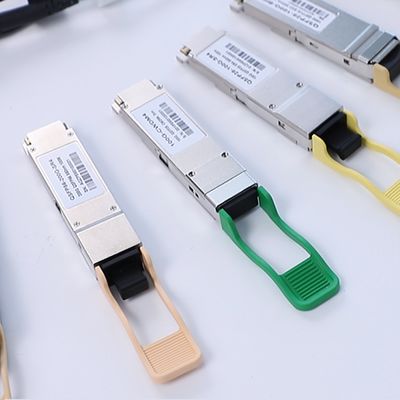

400G QSFP-DD VR4 Modulo trasmettitore ottico 50m Reach, PAM4, CMIS 5.0
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Documento: | QSFP-DD 400G VR4.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50pcs |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Evidenziare: | 50m Reach 400G QSFP-DD VR4,Modulo ricetrasmettitore ottico con portata di 50m |
||
Descrizione di prodotto

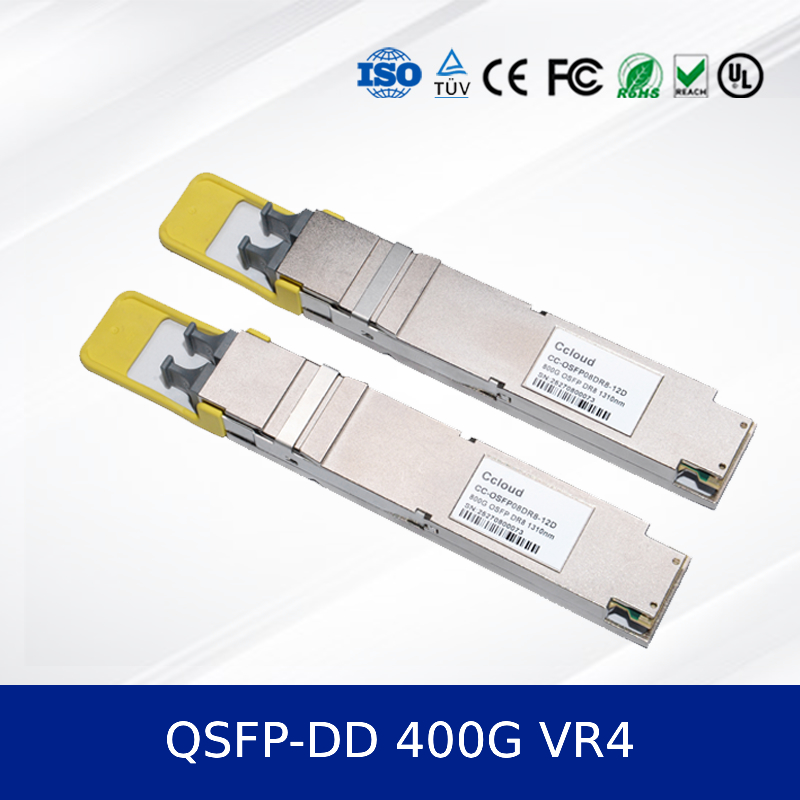

Ricetrasmettitore ottico 400G QSFP-DD VR4 – Portata 50m, PAM4, CMIS 5.0
1. Panoramica del prodotto
Il ricetrasmettitore ottico 400G QSFP-DD VR4 (CC-QSFD04VR4-12D) è un modulo ottico ad alte prestazioni, collegabile a caldo, progettato per data center di nuova generazione e reti di calcolo ad alte prestazioni. Supporta Ethernet 400G su fibra multimodale con una portata fino a 50 m su fibra OM4. Il ricetrasmettitore utilizza la modulazione PAM4 ed è conforme agli ultimi standard QSFP-DD MSA e la CMIS 5.0, garantendo un'ampia compatibilità e la preparazione al futuro.
2. Caratteristiche principali
- Velocità dati: 425 Gbps (4x 106,25 Gbps)
- Portata: fino a 50 m su MMF OM4
- Lunghezza d'onda: laser VCSEL da 850 nm e ricevitore PIN
- Connettore singolo MPO-12
- Basso consumo energetico: ≤7W (tipico)
- Fattore di forma QSFP-DD collegabile a caldo
- Temperatura di esercizio: da 0°C a +70°C
- Conforme a RoHS 6/6
3. Tecnologia e standard
Il ricetrasmettitore è costruito sulla tecnologia di modulazione PAM4 e supporta l'interfaccia elettrica 400GAUI-8. È pienamente conforme a:
- IEEE 802.3db e IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- Interfaccia di gestione CMIS 5.0
- IEC/EN 60825-1 Classe di sicurezza laser 1
4. Principio di funzionamento
Il modulo converte segnali elettrici 8x 53,125 GBaud in quattro corsie ottiche utilizzando array VCSEL e la codifica PAM4. I segnali ottici vengono trasmessi tramite un connettore MPO-12 su fibra multimodale OM4. Sul lato ricevitore, un array di fotodiodi PIN converte i segnali ottici in dati elettrici con clock e recupero dati (CDR) integrati.
5. Applicazioni
- Reti spine-leaf di data center
- Cluster di calcolo ad alte prestazioni (HPC)
- Interconnessioni di infrastrutture cloud
- Commutazione core e aggregazione aziendale
- Reti di fabric per intelligenza artificiale e machine learning
6. Specifiche
| Parametro | Valore | Unità |
|---|---|---|
| Velocità dati | 425 Gbps | Gbps |
| Lunghezza d'onda | 850 nm | nm |
| Portata massima | 50 | m |
| Connettore | MPO-12 | - |
| Consumo energetico | ≤7 | W |
| Temperatura di esercizio | da 0 a +70 | °C |
| Modulazione | PAM4 | - |
| Conformità | QSFP-DD MSA, CMIS 5.0 | - |
7. Vantaggi e punti di forza
- Minore consumo energetico rispetto alle soluzioni scheda di rete della concorrenza
- Diagnostica avanzata con l'interfaccia di gestione CMIS 5.0
- Design robusto che supporta intervalli di temperatura industriali
- Compatibile con le porte QSFP28 tramite cavi adattatori
- Fattore di forma ad alta densità ideale per implementazioni di data center scalabili
8. Servizio e supporto
Tutti i ricetrasmettitori sono coperti da una garanzia di 5 anni. Offriamo spedizioni in tutto il mondo, supporto tecnico 24 ore su 24, 7 giorni su 7, etichettatura e imballaggio personalizzati. I servizi OEM e ODM sono disponibili per ordini all'ingrosso.
9. FAQ
D: Questo ricetrasmettitore è compatibile con le porte QSFP28?
R: Sì, con un cavo breakout MPO-to-MPO, può essere utilizzato nelle porte QSFP28 che supportano 100G SR4.
D: Qual è il consumo energetico massimo?
R: Il modulo consuma ≤7W durante il normale funzionamento.
D: Supporta il monitoraggio diagnostico digitale (DDM)?
R: Sì, tramite l'interfaccia CMIS 5.0.
10. Precauzioni
- Utilizzare solo con fibra multimodale OM3/OM4.
- Evitare di piegare la fibra oltre il raggio di curvatura minimo.
- Assicurarsi che i connettori ottici siano puliti per evitare la perdita di segnale.
- Non superare la temperatura di esercizio massima.
- Seguire le precauzioni ESD durante la manipolazione e l'installazione.
11. Introduzione all'azienda

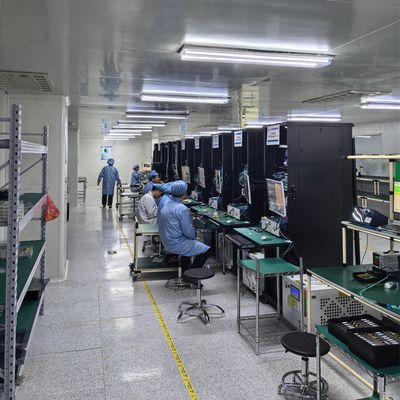

China Cloud Electro Optics Technology Co., Ltd. ha oltre 10 anni di esperienza nel settore dell'hardware di rete. Operiamo una grande fabbrica con un forte team tecnico e forniamo prodotti di marchi leader tra cui Mellanox, Ruckus, Aruba ed Extreme. Il nostro inventario include switch di rete, schede di rete, punti di accesso wireless, controller e cavi. Ci impegniamo a fornire prezzi competitivi, qualità affidabile e supporto tecnico completo.
