QSFP-DD 400G DR4 Modulo di trasmettitore ottico mono-modo e multi-modo per reti ad alte prestazioni
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Documento: | QSFP-DD 400G DR4.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrizione di prodotto
Modulo di trasmettitore ottico 400G DR4 QSFP-DD ¥ 500m Reach, Low Power, CMIS 4.0
1.QSFP-DD 400G DR4 Visualizzazione del prodotto

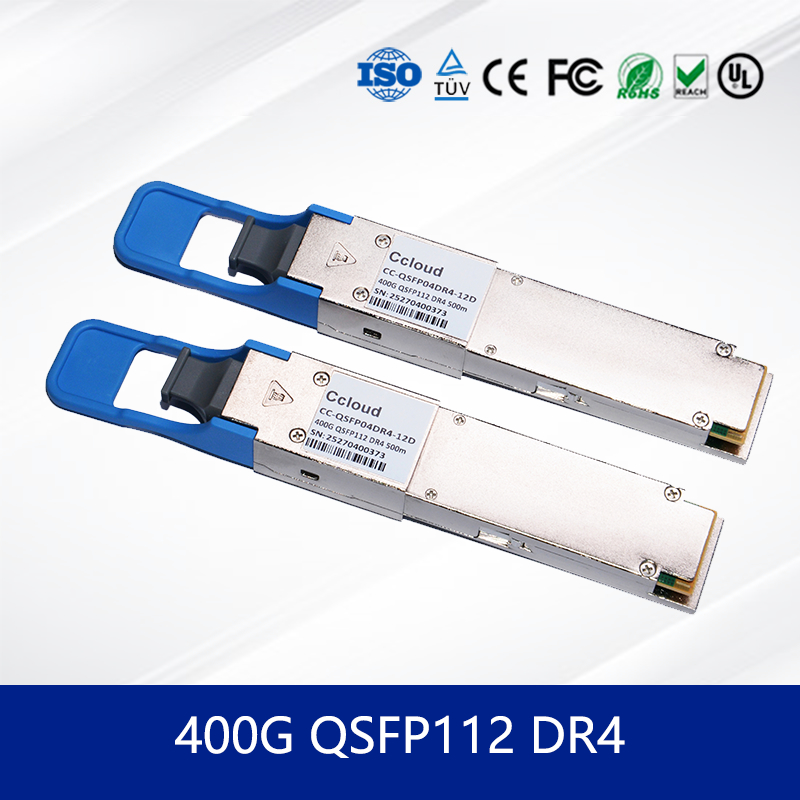

Il CC-QSFD04DR4-12D è unmodulo di trasmettitore otticoprogettato per applicazioni Ethernet 400G. Supporta sia la modalità di aggregazione 400G DR4 che quella di breakout 4x100G su fibra monomodo fino a 500 metri.modulo otticooffre un basso consumo energetico, un'interfaccia di gestione avanzata e prestazioni affidabili per i data center e le reti aziendali.
2. QSFP-DD 400G DR4 Caratteristiche chiave
- Supporta modalità di breakout 400GBASE-DR4 e 100GBASE-DR
- connessione MPO-12 con faccia terminale ad angolo di 8°
- Consumo di energia < 8 W (obiettivo)
- Temperatura della cassa di funzionamento: da 0°C a 70°C
- Interfaccia di gestione CMIS 4.0
- Fattore di forma QSFP-DD collegato a caldo
3. QSFP-DD 400G DR4 Tecnologia e standard
Il modulo è conforme alle norme IEEE 802.3-2022, QSFP-DD MSA e CMIS 4.0Esso utilizza la modulazione PAM4 e integra laser EA-DFB raffreddati e fotodiodi PIN per una integrità del segnale superiore.modulo di trasmettitore otticosupporta sia le interfacce elettriche 400GAUI-8 che 100GAUI-2.
4Principio di funzionamento
Il ricevitore converte otto corsie elettriche PAM4 da 26,5625 GBd in quattro canali ottici da 53,125 GBd utilizzando un cambio DSP interno.modulo otticogarantisce un BER basso con supporto FEC integrato.
5. QSFP-DD 400G DR4 Applicazioni
- Interconnessioni del data center
- Interconnessioni di switch e router
- Reti di calcolo ad alte prestazioni
- Infrastrutture cloud
6. QSFP-DD 400G DR4 Specifiche
| Parametro | Valore |
|---|---|
| Tasso di dati | 400G (4x100G breakout) |
| Lunghezza d'onda | 1304.5·1317.5 nm |
| Distanza massima | 500 m su SMF |
| Collegamento | MPO-12 |
| Consumo di energia | < 8W |
| Fattore di forma | QSFP-DD |
7. Vantaggi
- Progettazione a bassa potenza riduce i costi operativi
- Compattibilità con le porte QSFP28 e QSFP+
- Alta affidabilità con laser EA-DFB raffreddati
- Gestione robusta tramite CMIS 4.0
8Servizio e supporto
Offriamo una garanzia di 3 anni, spedizione globale e supporto tecnico 24 ore su 24, 7 giorni su 7.
9. FAQ
D: Questo modulo è compatibile con le porte QSFP28?
R: Sì, il fattore di forma QSFP-DD è meccanicamente ed elettricamente compatibile con QSFP28 e QSFP+.
D: Qual è la velocità massima di trasmissione dati per canale?
R: Ogni canale supporta 106,25 Gb/s in modalità ottica e 53,125 Gb/s elettricamente.
D: Supporta la FEC?
R: Sì, richiede FEC lato host basato su RS ((544,514) per la correzione degli errori.
10. Precauzioni
- Evita di piegare le fibre oltre il raggio minimo di piegatura
- Assicurare una corretta gestione dell'ESD durante l'installazione
- Funzionamento entro i limiti di temperatura e tensione specificati
- Utilizzare apparecchiature host e firmware compatibili
11Introduzione alla Società

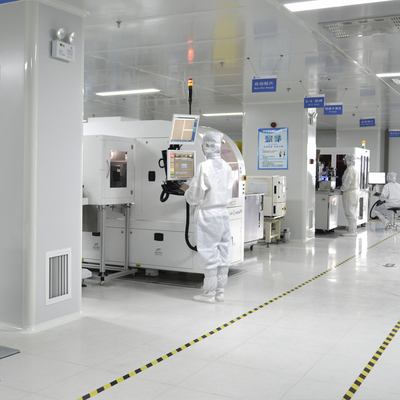

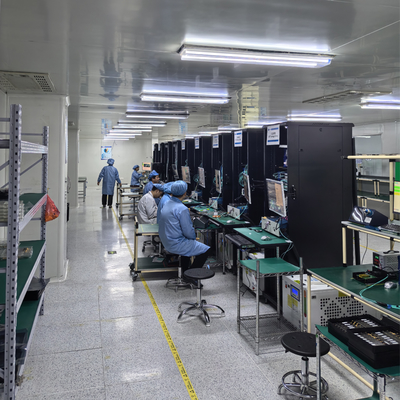

Con oltre un decennio di esperienza nel settore, gestiamo un grande stabilimento produttivo supportato da un forte team tecnico.e ExtremeIl nostro portafoglio di prodotti comprende switch di rete, adattatori, access point wireless, controller e cavi.Manteniamo un inventario di 10 milioni di dollari per garantire una consegna rapida e offrire prezzi competitivi insieme al supporto tecnico e clienti 24 ore su 24.I nostri team di vendite e ingegneria professionistici hanno stabilito una reputazione di fiducia nel mercato globale.
