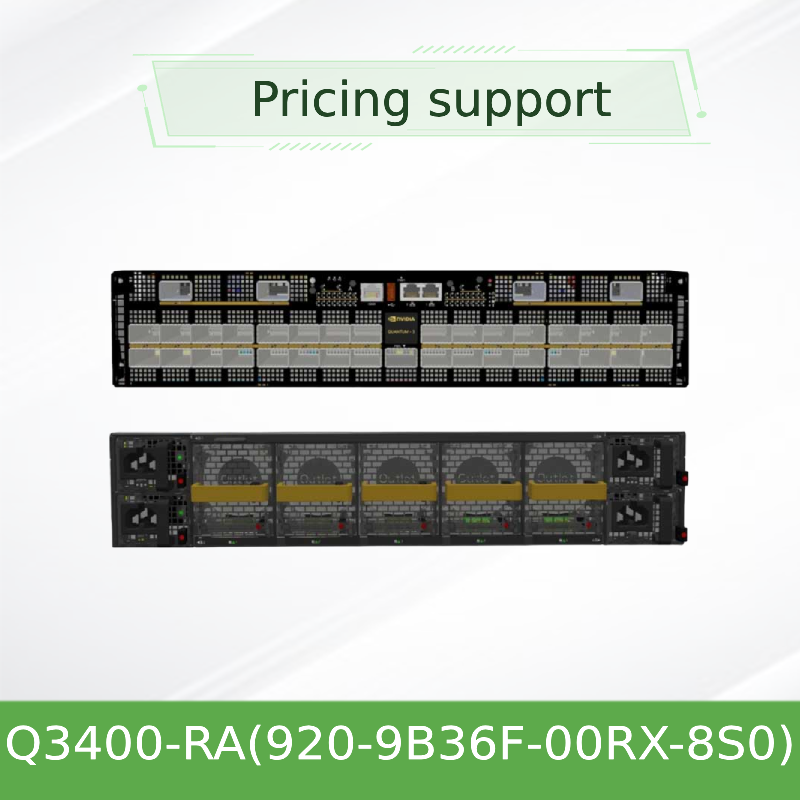

Switch Spine NVIDIA Q3400-RA: Throughput di 115,2 Tb/s per Data Center Scalabili
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | Q3400-RA (920-9B36F-00RX-8S0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | Q3400-RA 920-9B36F-00RX-8S0 | velocità di trasmissione: | 800 GB |
|---|---|---|---|
| Porti: | 72 | Funzione: | LACP, stackable, supporto VLAN |
| Tecnologia: | Infiniband | Velocità massima: | XDR |
| Pacchetto di trasporto: | Imballaggio | Specifica: | 43.6*433.2*590,6 mm |
| Marchio: | Mellanox | Origine: | Cina |
| Evidenziare: | Switch Spine NVIDIA Q3400-RA,Switch Spine NVIDIA da 115,2 Tb/s |
||
Descrizione di prodotto
Switch NVIDIA Q3400-RA Spine: throughput di 115,2 Tb/s per data center scalabili
NVIDIA Q3400-RA è un sistema switch XDR InfiniBand ad alta radix da 800 Gb/s alimentato dall'ASIC NVIDIA Quantum-3. Progettato per gli ambienti AI e HPC più esigenti, lo chassis 4U offre 144 porte su 72 gabbie OSFP, consentendo enormi topologie fat-tree a due livelli che supportano fino a 10.368 NIC ConnectX-8. Con SHARPv3 integrato, routing adattivo e isolamento delle prestazioni, il Q3400-RA è l'elemento portante ideale per i data center di prossima generazione.
Specifiche chiave
- 144 porte XDRoltre 72 gabbie OSFP
- 115,2 Tb/scapacità di commutazione totale
- 4Ufattore di forma ottimizzato per rack
- 8 alimentatorialimentatori ridondanti e sostituibili a caldo
- Predisposto per UFMGestione in banda FNM
Caratteristiche principali
- Porte da 800 Gb/s ad alta densità:144 porte XDR (200 Gb/s per corsia) su 72 gabbie OSFP, che supportano ottiche 400G e 800G
- ASIC Quantum-3:SerDes 200G all'avanguardia, SHARPv3 per l'accelerazione collettiva e elaborazione avanzata in rete
- 115,2 Tb/s non bloccanti:Larghezza di banda bisezionata completa con bassa latenza deterministica, ideale per l'addestramento AI massivo in parallelo
- Ridondante e sostituibile a caldo:8 alimentatori (flusso d'aria C2P) e 10 ventole; Ridondanza N+1 con sostituzione senza tempi di inattività
- Porta FNM predisposta per UFM:Porta di gestione in banda dedicata (OSFP) per NVIDIA Unified Fabric Manager™ (UFM)
- Topologie flessibili:Supporta Fat-Tree, Dragonfly+, Toro multidimensionale e altro ancora: pronto per colonna vertebrale/foglia
Panoramica della tecnologia
ASIC Quantum-3:Il Q3400-RA sfrutta SerDes da 200 Gb/s per corsia, offrendo 800 Gb/s per porta OSFP. In combinazione con NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), accelera le operazioni collettive scaricando MPI e primitive di deep learning direttamente nella rete. Il routing adattivo e il controllo della congestione garantiscono prestazioni costanti anche nei tessuti congestionati.
Gestione in banda:La porta FNM (Fabric Network Management) sul pannello frontale fornisce accesso UFM dedicato senza consumare porte dati, semplificando la progettazione della topologia e consentendo la telemetria avanzata.
Distribuzioni tipiche
- Colonna vertebrale in albero grasso di grandi dimensioni:Connetti fino a 10.368 NIC ConnectX-8 in una topologia a due livelli
- Cluster di formazione sull'intelligenza artificiale:Alimenta i tessuti superpod NVIDIA DGX e HGX con 800 Gb/s per collegamento
- Calcolo ad alte prestazioni:Accelera le simulazioni meteorologiche, di dinamica molecolare e degli elementi finiti
- Cloud e data center aziendali:Costruisci reti scalabili e a bassa latenza per la finanza, la produzione e la ricerca
Compatibilità
| Componente/Ecosistema | Compatibilità |
|---|---|
| NIC | ConnectX-8, ConnectX-7, ConnectX-6 (con negoziazione veloce) |
| Ottica e cavi | OSFP, OSFP-OSFP, rame attivo/passivo, modalità singola/multimodale |
| Gestione | NVOS (NVUE), UFM, SNMP, API REST, console seriale |
| Topologie | Fat-Tree, Dragonfly+, Torus e personalizzato |
| Standard | Specifica architettura InfiniBand 1.5, RoHS, CE, FCC, VCCI, cTUVus |
Specifiche tecniche
| Categoria | Dettaglio |
|---|---|
| Densità delle porte | 144 porte XDR (800 Gb/s) su 72 gabbie OSFP |
| Capacità di commutazione | 115,2 Tb/s |
| Fattore di forma | Montaggio su rack 4U (7" A x 17,24" L x 33,5" P)/profondità 850 mm |
| Peso (completamente popolato) | 60 kg (con 8 alimentatori) |
| alimentatore | 8 × 2.000 W CA, flusso d'aria C2P, 200-240 V ~ 50/60 Hz |
| Tifosi | 10 unità ventola sostituibili a caldo, flusso d'aria C2P |
| Potenza tipica (ATIS) | 2,9 kW (cavi passivi) ; 7 kW (cavi attivi) |
| Gestione | NVOS (NVUE), UFM, console seriale (RJ45), USB 2.0, I²C, doppie porte MGT da 1 GbE |
| Temperatura operativa | da 0°C a 35°C (flusso d'aria inverso) ; Non operativa: da -40°C a 70°C |
| Livello di rumore | 78,4 dBA alle condizioni nominali (ISO 7779) |
| Normativa | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| Kit binario | 930-9SKIT-00LO-00B (senza utensili, profondità rack 700-800 mm) |
* Alcuni valori sono tipici. Si prega di verificare le specifiche esatte con il proprio rappresentante NVIDIA.
Guida alla selezione
| SKU | Descrizione | Flusso d'aria | Profondità della cremagliera |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 porte XDR, 8 PSU, gestito, flusso d'aria C2P | C2P (connettore-alimentazione) | Profondità standard (850 mm) |
| 930-9SKIT-00LO-00B | Kit guide senza attrezzi per 4U Q3400 | -- | 700-800mm |
| 930-9SPSU-00RA-00A | Alimentatore CA da 2000 W (C2P) per Quantum-3 | C2P | -- |
| 930-9SFAN-00RM-00B | Gruppo ventola (C2P) per sistemi XDR raffreddati ad aria | C2P | -- |
Vantaggi
- Radix senza eguali:144 porte in 4U: meno switch, costi inferiori, cablaggio più semplice
- Compatibile con le versioni successive:Supporta l'ottica NDR e XDR, protegge l'investimento
- Accelerazione SHARPv3:Riduce il tempo di addestramento dell'IA fino al 20%
- Gestione semplificata:NVOS con NVUE, Zero-Touch Provisioning (ZTP) e integrazione UFM
- Supporto globale:Assistenza tecnica 24 ore su 24, 7 giorni su 7, RMA e servizi in loco
Servizio e supporto
Hong Kong Starsurge Group Co., Limited fornisce supporto completo per il ciclo di vita degli switch NVIDIA Q3400-RA:
- Consulenza prevendita:Progettazione della topologia, pianificazione di alimentazione/raffreddamento e analisi del ROI
- Logistica e consegna:Spedizione in tutto il mondo con tracciabilità e sdoganamento
- Supporto tecnico:Diagnostica remota, sostituzione in loco e aggiornamenti firmware
- Formazione:Workshop certificati NVIDIA (laboratori pratici, amministrazione UFM)
- Garanzia:Garanzia hardware standard di 1 anno (sono disponibili opzioni estese)
Domande frequenti
Qual è la differenza tra Q3400-RA e Q3200-RA?
Q3400-RA è uno chassis 4U con 144 porte (115,2 Tb/s), ideale per i ruoli spinali. Q3200-RA è uno chassis 2U con due switch indipendenti (72 porte totali, 57,6 Tb/s), ideale per strutture a foglia o di piccole dimensioni.
Posso utilizzare l'ottica NDR con il Q3400-RA?
SÌ. Le porte supportano cavi e ottiche NDR (400 Gb/s) e XDR (800 Gb/s). Per le connessioni NDR, utilizzare il comando "connection-mode ndr" in NVOS.
Il Q3400-RA è gestito o non gestito?
È uno switch completamente gestito con NVOS (NVUE) e supporta sia la gestione fuori banda (1GbE MGT) che in banda (FNM).
Cos'è la porta FNM?
La porta Fabric Network Management è una porta OSFP InfiniBand dedicata per la connettività UFM, preservando tutte le porte standard per il traffico dati.
Qual è il tempo di consegna tipico?
Gli articoli in stock vengono spediti entro 5-7 giorni lavorativi. Per configurazioni personalizzate, contattare l'ufficio vendite.
Precauzioni e sicurezza
- Peso:Il Q3400-RA pesa 60 kg. Utilizzare sempre un sollevatore per server e almeno due persone durante il montaggio in rack
- Flusso d'aria:Mantenere uno spazio libero di almeno 8 cm attorno alle aperture di ventilazione. Utilizzare solo alimentatori e ventole con flusso d'aria C2P
- Energia:Scollegare tutti gli 8 cavi di alimentazione prima di effettuare la manutenzione. Il sistema utilizza un fusibile bipolare/neutro
- Temperatura:Non utilizzare a temperatura ambiente superiore a 35°C. Monitorare le soglie di temperatura dell'ASIC (Avviso: 105°C, Critico: 120°C)
- Scarica elettrostatica:Utilizzare la protezione ESD quando si maneggiano schede e ricetrasmettitori
Informazioni su Hong Kong Starsurge Group Co., Limited
Fondata nel 2008, Starsurge è un fornitore orientato alla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi. Serviamo clienti governativi, sanitari, manifatturieri, educativi, finanziari e aziendali in tutto il mondo. Con un team tecnico e di vendita esperto, forniamo soluzioni di rete su misura, da switch e NIC a IoT e software personalizzato, supportate da supporto multilingue e consegna globale. Il cliente prima di tutto, orientato alla qualità e all'innovazione.
Matrice di compatibilità
| Prodotto NVIDIA | Compatibile con Q3400-RA | Note |
|---|---|---|
| Connetti X-8 (XDR) | ✓ Piena 800Gb/s | Modalità XDR nativa |
| ConnectX-7 (NDR) | ✓ 400Gb/s (modalità di connessione ndr) | Richiede il cambio di modalità |
| OSFP 800GSR/DR | ✓ | Supporto classe 8 (33 W). |
| OSFP 400G (NDR) | ✓ | Cavi passivi/attivi |
| UMFM 3.5 | ✓ | Connettività della porta FNM |
| NVOS/ONIE | ✓ | ZTP, NVUE, API REST |
Lista di controllo dell'acquirente
- Profondità scaffale:Garantiscono una profondità di 850 mm (33,5″) e una gamma di guide di 700-800 mm
- Energia:200-240 V CA, 10 A per alimentatore. Prevedere 8 cavi di alimentazione C13/C15
- Flusso d'aria:Verifica che il flusso d'aria C2P (connettore-alimentazione) corrisponda al tuo data center
- Ottica:Ordina ricetrasmettitori OSFP o cavi breakout per numero di porte
- Gestione:Console seriale (RJ45) e doppie porte MGT da 1 GbE pronte
- Raffreddamento:Temperatura ambiente ≤35°C, buona distanza dal flusso d'aria
