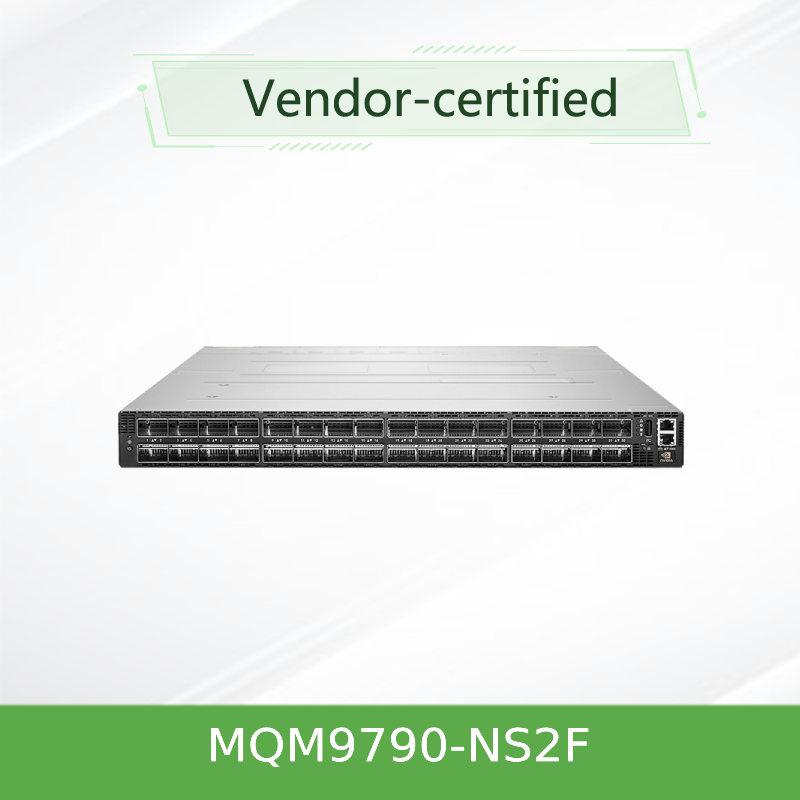

NVIDIA MQM9790-NS2F 400Gb/s InfiniBand Switch ¢ 64-Port NDR, 51.2Tb/s, gestito esternamente, 1U per cluster HPC e AI
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Applicazione: | Server | Condizione: | NUOVO E ORIGINALE |
|---|---|---|---|
| Larghezza di banda aggregata: | 51.2 TB/S bidirezionale | Gestione: | MLNX-OS con CLI, WebUI, SNMP, JSON Support |
| Nome: | Commutatore di rete di MQM9790-NS2F InfiniBand Mellanox che riporta in scala fuori i centri dati con | Parola chiave: | commutatore del mellanox 400g |
| Evidenziare: | NVIDIA InfiniBand Switch 400Gb/s,Interruttore di rete NDR a 64 porte,Interruttore 1U a gestione esterna |
||
Descrizione di prodotto
64 porte non bloccanti di 400Gb/s NDR in un telaio da 1U. Fornisce 51.2Tb/s di throughput aggregato con SHARPv3 in-network computing, ultra-low latency,e potenza ridondante - appositamente progettati per data center HPC e AI su scala estrema.
Numero della parte:MQM9790-NS2FFlusso d'aria:P2C (da fronte a posteriore)Gestione:Gestione esternaFattore di forma:1U Rackmount
L'NVIDIA MQM9790-NS2F è uno switch in banda infinita Quantum-2 a configurazione fissa basato sull'architettura NDR 400Gb/s leader nel settore.Questa variante gestita esternamente fornisce 64 porte non bloccanti (attraverso 32 connettori OSFP) in un formato compatto da 1U, fornendo un'incredibile 51.2Tb/s di throughput bidirezionale e oltre 66,5 miliardi di pacchetti al secondo.
L'MQM9790-NS2F è ottimizzato per ambienti in cui un gestore centralizzato di subnet (come NVIDIA UFM) orchestra il controllo del tessuto.e controllo avanzato delle congestioni - che consentono ai ricercatori e agli sviluppatori di IA di affrontare le sfide più impegnative in termini di dati con prestazioni e scalabilità senza precedenti.
- 64 porte di 400 Gb/s NDR (32 connettori OSFP)
- 51.2Tb/s di throughput aggregato non bloccante
- > 66,5 miliardi di pacchetti al secondo (BPPS)
- Informatica in rete SHARPv3 (32x accelerazione AI)
- 1+1 corrente alternata a riscaldamento ridondante
- Unità di ventilatori intercambiabili a caldo, certificati 80 PLUS Gold+
- Tecnologia port-split: fino a 128 porte a 200 Gb/s
- Routing adattivo, RDMA e controllo della congestione
- Retrocompatibile con HDR e EDR
- Compatibile con RoHS-6, certificato CE / FCC / VCCI
La piattaforma NVIDIA Quantum-2 introduce la terza generazione di tecnologia SHARP (SHARPv3), fornendo fino a 32 volte più alta accelerazione dell'IA rispetto alla generazione precedente.Con il trasferimento delle operazioni collettive dalla CPU alla rete di commutazione, SHARPv3 riduce drasticamente il tempo di funzionamento MPI e il percorso dei dati attraverso il tessuto.
ASIC Quantum-2integra funzionalità avanzate: port-split per 200Gb/s a doppia densità, routing adattivo, mappatura VL avanzata e capacità di rete auto-riparazione.La CPU integrata x86 Coffee Lake i3 esegue MLNX-OS per la gestione completa.
Integrazione SHARPv3:Sostenuto da MLNX-OS e UFM Enterprise (gestito esternamente).
- L'HPC è un sistema basato su una serie di sistemi per l'elaborazione di dati.
- Formazione dell'IA e tessuti di inferenza per l'apprendimento profondo
- Piattaforme di storage e di analisi dei dati ad alte prestazioni
- Ricerca e informatica scientifica (meteo, genomica, fisica)
- Centri dati cloud con carichi di lavoro su larga scala per più locatari

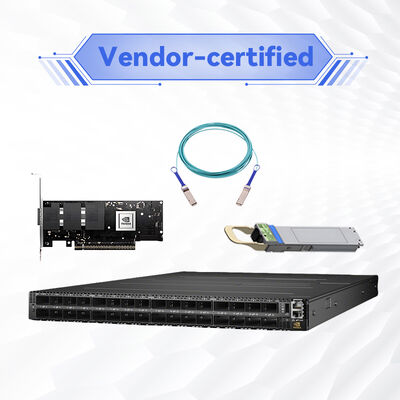

- Adaptatori di host:ConnectX-6, ConnectX-7 NDR
- Cavi:Moduli OSFP in rame passivo/attivo, ottico attivo, ottico
- Gestione:NVIDIA UFM, MLNX-OS, OpenSM
- In retromarcia:HDR (200Gb/s), EDR (100Gb/s) con ricevitori appropriati
- Topologie:Fat Tree, SlimFly, DragonFly+, Torus multidimensionale
| Categoria | Dettaglio |
|---|---|
| Modello | MQM9790-NS2F |
| Portos | 64 x 400Gb/s NDR (32 connettori OSFP) |
| Trasmissione | 51.2 Tb/s aggregati, non bloccanti |
| Tariffa dei pacchetti | > 66,5 miliardi di pacchetti al secondo (BPPS) |
| CPU / Memoria | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Sistema operativo / Gestione | MLNX-OS; gestito esternamente (UFM / SM host-based) |
| Fornitore di energia | 1+1 ridondante, scambiabile a caldo; 200-240VAC, 80 PLUS Gold+ |
| Fuoco / flusso d'aria | P2C (Front-to-Rear), unità di ventilatore a riscaldamento |
| Portos di gestione | 1x RJ45, 1x RJ45 (UART), 1x USB 3.0, 1x USB (I2C) |
| Dimensioni (HxWxD) | 1.7 x 17,0 x 26,0 pollici (43,6 x 438 x 660,4 mm) |
| Peso | 14.5 kg (32,0 lbs) |
| Temperatura di funzionamento / umidità | 0°C-40°C / 10%-85% non condensabile |
| Altezza | Fino a 3.050 m |
| Sicurezza / EMC | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CU |
| Inclusi gli accessori | Kit ferroviario (profondità standard), 2x alimentatori CA |
| Numero della parte | Tipo | Flusso d'aria | Gestione |
|---|---|---|---|
| MQM9790-NS2F | Scambio | P2C (da fronte a posteriore) | Gestione esterna |
| MQM9790-NS2R | Scambio | C2P (dalla parte posteriore alla parte anteriore) | Gestione esterna |
| MQM9700-NS2F | Scambio | P2C (da fronte a posteriore) | Gestione interna |
| MQM9700-NS2R | Scambio | C2P (dalla parte posteriore alla parte anteriore) | Gestione interna |
Nota:MQM9790-NS2F è la variante di flusso d'aria P2C gestita esternamente. Verifica la tua strategia di raffreddamento del data center prima di ordinare. Per le implementazioni gestite internamente, considera la serie MQM9700.
- Garanzia standard di 1 anno (disponibile con estensione)
- Supporto tecnico via e-mail / telefono
- Aggiornamenti del firmware e aggiornamenti MLNX-OS
- Servizi RMA per unità difettose
- Logistica e consegne globali
Questo interruttore e' gestito internamente?
No, MQM9790-NS2F è gestito esternamente. Richiede un gestore di subnet basato su host (UFM / OpenSM).
Posso cambiare la direzione del flusso d'aria?
No, P2C (da davanti a dietro) è fissato.
Supporta SHARPv3?
Sì, con MLNX-OS e UFM Enterprise.
Qual è il numero massimo di porte a 200 Gb/s?
Fino a 128 porte con tecnologia port-split.
- Conferma che l'orientamento del flusso d'aria corrisponda alla tua strategia di raffreddamento.
- Utilizzare solo ottiche e cavi OSFP con qualità NVIDIA per la conformità NDR.
- Assicurarsi che il Subnet Manager sia configurato correttamente prima di connettersi al tessuto.
- Temperatura di funzionamento: 0°C-40°C; mantenere una ventilazione adeguata.
- Questo interruttore supporta solo 200-240VAC - non compatibile con 100-120VAC.
Fondata nel 2008, Starsurge è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi basato sulla tecnologia.e clienti aziendali in tutto il mondo con switchIl nostro esperto team di vendita e tecnico offre supporto multilingue, sviluppo di software personalizzato,e consegna a livello mondiale - impegnati per una qualità affidabile e un servizio reattivo.
- ASIC:NVIDIA Quantum-2
- Porti:64 x NDR (32 OSFP)
- Trasmissione:51.2 Tb/s
- Tasso di pacchetto:> 66,5 BPPS
- SHARPv3:Accelerazione 32x AI
- Gestione:Esercito (UFM/OpenSM)
- HCAs:ConnectX-6, ConnectX-7
- Cavi:OSFP DAC / AOC / ottica
- SM:UFM Enterprise, OpenSM
- In retromarcia:HDR (200G), EDR (100G)
- Topologie:Fat Tree, SlimFly, DragonFly+, Torus
- Confirmare il flusso d'aria: P2C (MQM9790-NS2F) vs. C2P
- Verificare la profondità del rack (standard 1U)
- Potenza di controllo: solo 200-240VAC
- Gestione della sottorete del piano (host esterno)
- Convalidare l' OSFP ottica / compatibilità del cavo
