Switch InfiniBand NVIDIA Quantum-2 MQM9790-NS2F a 64 porte da 400 Gb/s – Throughput di 51,2 Tb/s con accelerazione in-network SHARPv3 per data center AI e HPC

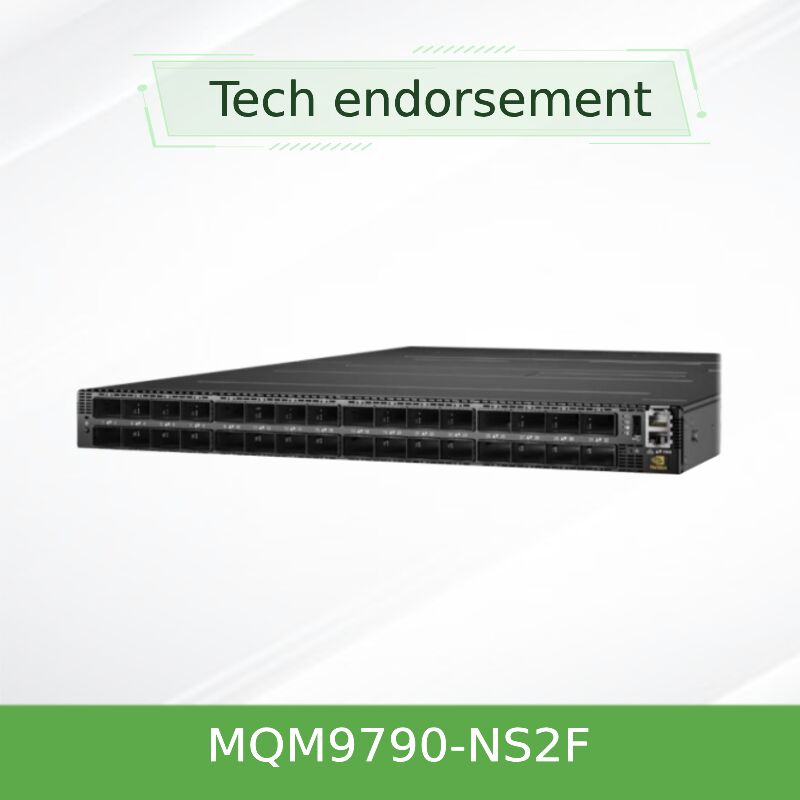

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch

64 porte senza precedenti di 400Gb/s NDR InfiniBand in un fattore di forma di 1U, fornendo 51.2Tb/s di throughput aggregato e 66.5 miliardi di pacchetti al secondo con accelerazione in rete SHARPv3 per ambienti AI e HPC su scala estrema.

• 64 porte InfiniBand 400Gb/s non bloccanti (32 connettori OSFP con radice a doppia densità)
• Capacità di commutazione aggregata: 51.2 Tb/s (bidirezionale)
• Tecnologia SHARP di terza generazione (SHARPv3) per un'accelerazione AI 32 volte superiore
• SKU non gestito (MQM9790-NS2F) con gestore di sottorete di bordo che supporta fino a 2000 nodi
• Flusso d'aria P2C, 1+1 alimentatori ridondanti, profondità standard 1U, retrocompatibile con HDR/EDR

Caratteristiche

• Performance NDR di 400 Gb/s:64 porte a 400 Gb/s per porta con larghezza di banda bidirezionale completa e latenza ultra bassa.
• Modalità 200G a doppia densità:La tecnologia port-split produce 128 porte di 200 Gb/s ̇ ideale per le distribuzioni di ToR dense.
• SHARPv3 Computing in rete:Aggregazione/riduzione dei dati basata su hardware durante le comunicazioni collettive.
• Supporto topologico avanzato:Fat Tree, SlimFly, DragonFly+, Torus multidimensionale e routing adattivo.
• Energia e spazio ottimizzati:80 PLUS Gold certificato, ventilatori intercambiabili a caldo, telaio 1U con opzioni di raffreddamento da davanti a dietro o da dietro a davanti.

Tecnologia e norme

Basato sull'architettura NVIDIA Quantum-2 InfiniBand, l'MQM9790-NS2F integraSHARPv3per le riduzioni in rete,RDMA (Remote Direct Memory Access)Il sistema supporta l'utilizzo di sistemi di navigazione integrati, il routing adattivo, la mappatura virtuale delle corsie (VL) e il controllo della congestione.NDR 400Gb/sL'interruttore esegue MLNX-OS (la versione non gestita si basa su UFM o OpenSM esterno per la gestione avanzata del tessuto).

Principio di funzionamento: In-Network Computing con SHARPv3

A differenza degli interruttori convenzionali che trasmettono solo i pacchetti, l'MQM9790-NS2F esegue calcoli sui dati mentre attraversa il tessuto.Aggrega e riduce i dati per le operazioni collettive (e.g., all-reduce, barrier) alla velocità del filo, riducendo drasticamente il traffico tra gli endpoint.Il processore integrato x86 Coffee Lake i3 gestisce l'inizializzazione del tessuto e la scoperta della topologia, mentre l'accelerazione dei dati avviene in hardware dedicato.

Applicazioni e distribuzione

• Addestramento di IA exascale:Modelli linguistici di grandi dimensioni e apprendimento profondo che richiedono una larghezza di banda ridotta.
• "Licenza" di calcolatori di alte prestazioni (HPC):Modellazione del clima, dinamica molecolare e dinamica dei fluidi computazionali.
• Doppia densità in cima allo scaffale (ToR):Configurazione 200G a 128 porte per una connettività server densa.
• Centri dati cloud e aziendali:Memoria ad alto throughput (NVMe-oF), accelerazione del database.
• Laboratori di ricerca e di governo:Tessuto a bassa latenza per la scoperta scientifica.

Specifiche tecniche e opzioni di ordinazione

Nota: Tutti i modelli includono CPU x86 Coffee Lake i3, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I2C USB, 1x RJ45 (UART). Peso: ~ 14,5 kg. Cavi: OSFP passivo / rame / ottica attiva.

Vantaggi e differenziatori

• rispetto alla generazione precedente (QM8700):2.5 volte più porte (64 contro 40), 3,2 volte la larghezza di banda aggregata (51,2 Tb/s contro 16 Tb/s) e SHARPv3 che offre 32 volte più accelerazione AI.
• contro gli switch 400G competitivi:SHARPv3 integrato riduce i tempi di completamento del lavoro; la modalità 200G a doppia densità riduce i livelli di rete e risparmia costi.
• Soluzione ToR più densa:128 porte di 200G in 1U ∞ideali per rack ad alta densità.
• Energia proporzionale:Scale di potenza con utilizzo delle porte; certificato ENERGY STAR.

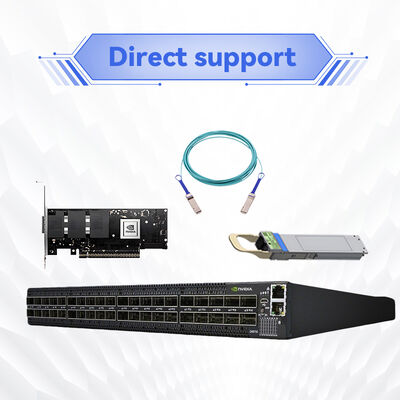

• Compatibilità retrospettiva senza soluzione di continuitàFunziona con le schede di rete ConnectX-6/5/4 e i cavi esistenti.

Servizio e supporto

Offriamo un supporto completo per il ciclo di vita: consulenza tecnica 24 ore su 24, 7 giorni su 7, gestione RMA e assistenza in loco.e integrazione con i tessuti InfiniBand esistenti. Tutte le unità hanno una garanzia di 1 anno (estendibile). Gli ordini vengono spediti entro 24-48 ore dal nostro inventario 10M +. Cable e schede di rete personalizzati disponibili.

Domande frequenti (FAQ)

D: L'MQM9790-NS2F è compatibile con le schede di rete Mellanox ConnectX-6?

A:Sì, supporta pienamente ConnectX-6 (HDR/EDR) e ConnectX-5/4. Per il funzionamento a 400Gb/s, utilizzare le schede di rete ConnectX-6 o più recenti che supportano NDR.

D: Come funziona la modalità 200 Gb/s a 128 porte?

A:Ogni connettore OSFP ospita 8 corsie.l'interruttore raddoppia efficacemente il numero di porte per gli endpoint 200G.

D: Questo interruttore non gestito può eseguire un gestore di sotto-rete?

A:Per funzionalità avanzate come UFM, collegare un server esterno con OpenSM o NVIDIA UFM.

D: Quali sono le opzioni di raffreddamento disponibili?

A:L'MQM9790-NS2F ha un flusso d'aria P2C (port-to-power/forward).

D: Qual è il consumo tipico di energia a carico del 50%?

A:A seconda dell'utilizzo e dei tipi di cavo, il consumo tipico di potenza varia da 250W a 350W a metà carico.

Precauzioni e note di compatibilità

• Direzione del flusso d'aria:Verificare che il raffreddamento del rack corrisponda al modello: P2C (MQM9790-NS2F) o C2P (MQM9790-NS2R).
• Fornitore di alimentazione:Utilizza entrambe le sorgenti di alimentazione per la ridondanza.
• Cavi:Per 400G, utilizzare OSFP in rame passivo (fino a 3m) o moduli ottici attivi.
• Ambiente di funzionamento:Temperatura 0°C ∼40°C, umidità 10% ∼85% non condensabile, altitudine ≤ 3050m. EMC conforme a CE, FCC, VCCI, ICES, RCM.
• Software:Gestore di subnet esterna/UFM raccomandato per tessuti su larga scala. Aggiornare sempre il firmware in coordinamento con le versioni della scheda di rete.
