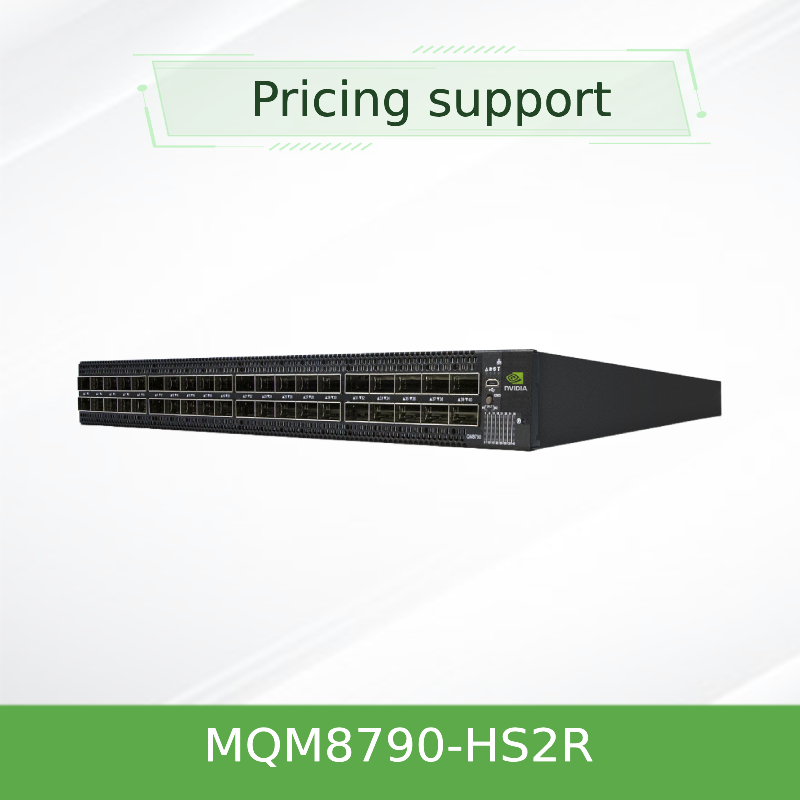

Smart Switch InfiniBand MQM8790-HS2R 200G – Non gestito, flusso d'aria C2P, 40x QSFP56
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM8790-HS2R (920-9B110-00RH-0D0) |
| Documento: | MQM8700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MQM8790-HS2R | velocità di trasmissione: | 10/100/1000Mbps |
|---|---|---|---|
| Porti: | ≧ 48 | Tecnologia: | Infiniband |
| Pacchetto di trasporto: | Imballaggio | Marchio: | Mellanox |
| Evidenziare: | Nvidia InfiniBand smart switch,200G non gestito di rete switch,QSFP56 InfiniBand switch C2P flusso d'aria |
||
Descrizione di prodotto
Interruttore intelligente InfiniBand MQM8790-HS2R 200G
Non gestito, flusso d'aria C2P, 40 porte QSFP56
Panoramica del prodotto
NVIDIA Quantum MQM8790-HS2R è uno switch intelligente InfiniBand da 200 Gb/s progettato per elaborazione ad alte prestazioni, cloud AI e ambienti di archiviazione iperscalabili. Questo switch non gestito offre 40 porte non bloccanti da 200 Gb/s in un fattore di forma compatto 1U con throughput aggregato di 16 Tb/s e dispone di accelerazione informatica in rete tramite la tecnologia SHARP.
Progettato come uno switch gestito esternamente con direzione del flusso d'aria C2P (Connector-to-Power), sfrutta piattaforme avanzate di gestione del tessuto per aumentare notevolmente l'efficienza del cluster riducendo al contempo le spese operative.
Caratteristiche principali
- 40 porte non bloccanti da 200 Gb/s:Throughput dati aggregati fino a 16 Tb/s con perdita di pacchetti pari a zero e latenza ultra bassa
- Flessibilità di suddivisione delle porte:Ciascuna porta QSFP56 può funzionare come 2x100Gb/s, consentendo 80 porte da 100G in un singolo 1U
- Elaborazione in rete (SHARP):L'aggregazione incorporata nell'hardware riduce lo spostamento dei dati e accelera i collettivi MPI/NCCL
- Gestione avanzata del tessuto:La gestione esterna si abbina a NVIDIA UFM per la telemetria proattiva e il controllo della congestione
- Alimentazione ridondante e hot-swap:Alimentatori CA ridondanti 1+1 con certificazione 80 Plus Gold+
- Direzione del flusso d'aria C2P:Flusso d'aria dal connettore all'alimentazione ideale per layout di raffreddamento specifici del data center
Tecnologia: SHARP e elaborazione in rete
Gli switch NVIDIA Quantum incorporano motori di aggregazione basati su silicio che accelerano i modelli di comunicazione collettiva. Con la tecnologia SHARP, i dati vengono elaborati mentre attraversano lo switch, riducendo i salti e la latenza. Ciò è fondamentale per l'addestramento di modelli linguistici di grandi dimensioni, la dinamica molecolare e le applicazioni di simulazione meteorologica.
Distribuzioni tipiche
- Calcolo ad alte prestazioni (HPC):Cluster su larga scala per la ricerca, l’energia e il calcolo scientifico
- Cluster di intelligenza artificiale e deep learning:Ambienti accelerati da GPU che utilizzano la comunicazione ottimizzata NCCL
- Cloud e storage iperscala:NVMe over Fabrics (NVMe-oF) e backend di archiviazione distribuiti con RDMA
- Topologie ad albero grasso dei data center:Architetture foglia-spina che necessitano di una radice densa di 100G/200G
- Reti DragonFly+ e Torus:Switch gestiti esternamente per progetti personalizzati ad alto raggio
- Rack con flusso d'aria inverso:Data center che richiedono un modello di raffreddamento C2P (connettore-alimentazione).
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Porti | 40 porte QSFP56 (200 Gb/s ciascuna) o 80 porte a 100 Gb/s tramite suddivisione |
| Capacità di commutazione | Throughput aggregato senza blocchi di 16 Tb/s |
| Latenza | Estremamente basso, tipico inferiore a 130 ns |
| Tipo di gestione | Non gestito (è necessario un controller esterno) |

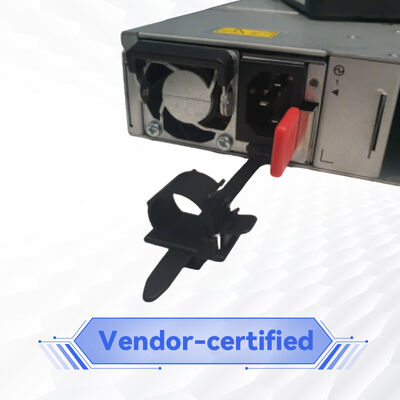

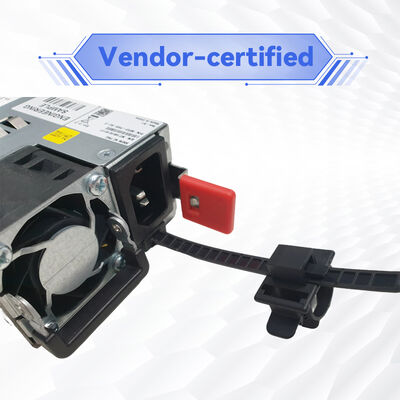

| Alimentatori | 1+1 alimentatori CA ridondanti e sostituibili a caldo |
| Flusso d'aria | C2P (connettore-alimentazione) |
| Dimensioni (AxLxP) | 43,6 mm (1,7 pollici) x 433,2 mm (17 pollici) x 590,6 mm (23,2 pollici) |
| Peso | Con 1 alimentatore: 11,4 kg; con 2 alimentatori: 12,48 kg |
| Condizioni operative | Da 0°C a 40°C, 10%-85% di umidità senza condensa |
| Certificazioni | Conformità CE, FCC, VCCI, ICES, RCMS, RoHS, ENERGY STAR |
| Garanzia | 1 anno (esteso disponibile su richiesta) |

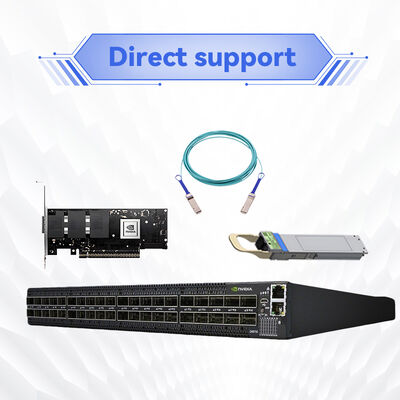

Compatibilità
Retrocompatibile con le precedenti generazioni InfiniBand (EDR, HDR). Interoperabilità perfetta con gli adattatori NVIDIA ConnectX-6, ConnectX-7 e switch Quantum-2. Il software supportato include MLNX-OS per la gestione e la compatibilità con i tessuti InfiniBand standard.
| Componente | Modelli/Versioni compatibili |
|---|---|
| Adattatori di canali host | NVIDIA ConnectX-6 (HDR/200G), ConnectX-7, ConnectX-5/EDR |
| Ottici/Cavi | DAC passivo QSFP56, cavi ottici attivi, moduli ottici SR4/LR4 |
| Gestione della sottorete | NVIDIA UFM, OpenSM, InfiniBand SM nativo |
| Sistemi operativi | RHEL, Ubuntu, SLES, Windows Server con OFED |
Lista di controllo dell'acquirente
- Confermare il tipo di connettore di alimentazione CA (C14) e i requisiti di ridondanza
- Scegli il numero di porte: 40x200G o suddivisa in 80x100G
- Garantire la licenza/disponibilità del Subnet Manager esterno
- Verificare che la profondità del rack sia minima di 600 mm per una profondità dell'interruttore di 590 mm
- Verificare la compatibilità del flusso d'aria: C2P richiede un corridoio freddo sul lato del connettore QSFP
- Richiedi preventivo sul volume e tempi di consegna
Domande frequenti
Qual è la differenza tra MQM8790-HS2R e MQM8790-HS2F?
L'unica differenza è la direzione del flusso d'aria: HS2R ha C2P (Connettore-Alimentazione), HS2F ha P2C (Porta-Alimentazione). Scegli in base alla posizione del corridoio freddo del tuo rack.
Posso dividere le porte a 100Gb/s?
SÌ. Ciascuna porta QSFP56 può essere configurata come due porte indipendenti da 100 Gb/s, fornendo radix 100 G a doppia densità.
Questo interruttore supporta RDMA?
InfiniBand supporta nativamente RDMA con accelerazione del trasporto hardware; è il protocollo nativo per i tessuti NVIDIA InfiniBand.
