Switch InfiniBand NVIDIA MSB7800-ES2F da 100 Gb/s – EDR a 36 porte, 7,2 Tb/s, 1U, flusso d'aria P2C, gestito esternamente
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MSB7800-ES2F |
| Documento: | MSB7800.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Marca: | Mellanox | Numero di modello: | MSB7800-ES2F |
|---|---|---|---|
| Velocità: | 100Gb/s per porto | Porti: | 36 X QSFP28 |
| Nome: | Alta velocità del commutatore della rete IB Mellanox 100gb di MSB7800-ES2F nel centro della data | Parola chiave: | Switch di rete Mellanox |
Descrizione di prodotto

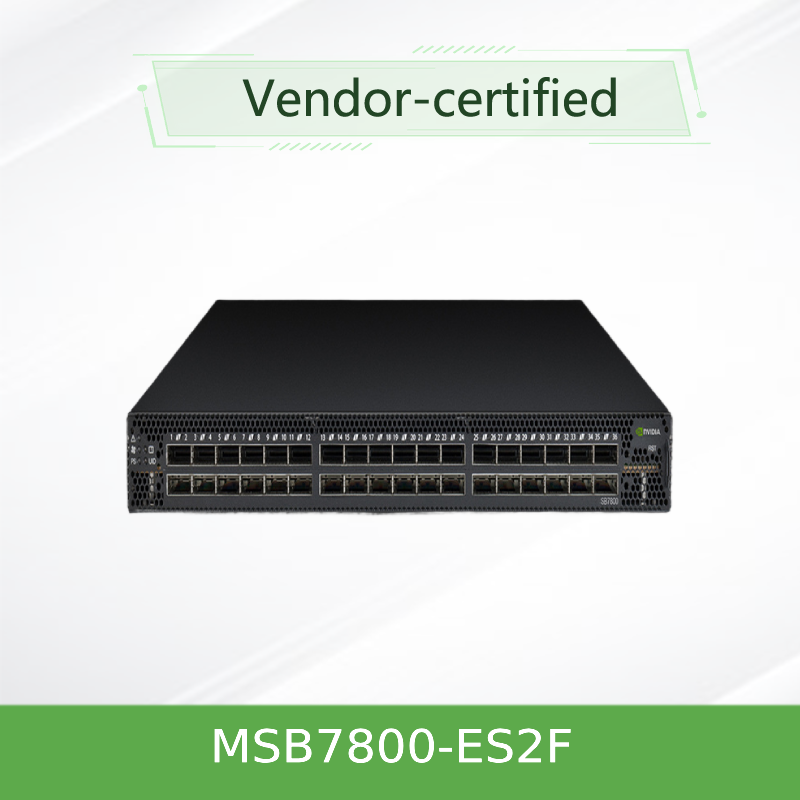

MSB7800-ES2F
Visualizzazione del prodotto
L'NVIDIA MSB7800-ES2F è un switch InfiniBand a configurazione fissa costruito sull'ASIC Switch-IB 2,progettato per soddisfare le esigenze estreme di larghezza di banda e latenza dei carichi di lavoro di elaborazione ad alte prestazioni (HPC) e di IA. Con 36 porte QSFP28 in esecuzione a 100Gb / s EDR, fornisce un tessuto di commutazione non bloccante che scala dai piccoli cluster di ricerca ai grandi data center aziendali.
Questa variante gestita esternamente (MSB7800-ES2F) è ottimizzata per ambienti in cui un gestore centralizzato di sotto-rete (come OpenSM o NVIDIA UFM) gestisce il controllo del tessuto,fornendo un basso consumo di energia (122W tipici) e un design ad alta densità 1UInclude la tecnologia NVIDIA SHARP per accelerare le operazioni collettive MPI, liberando le risorse della CPU per il calcolo e riducendo i tempi di completamento dei lavori.
Caratteristiche chiave
- ✓ 36 porte EDR da 100 Gb/s in 1 U
- ✓ 7,2Tb/s di throughput aggregato non bloccante
- ✓ latenza da porta a porta < 90 ns

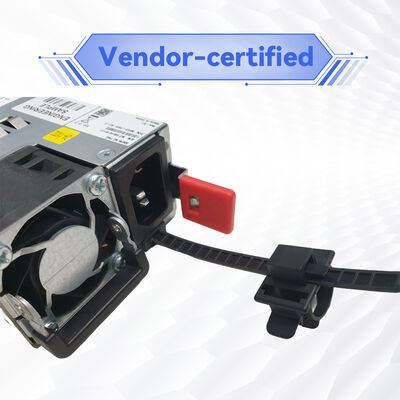

- ✓ 1+1 corrente alternata a caldo scambiabile
- ✓ N+1 ventilatori a riscaldamento ridondanti
- ✓ 80 PLUS Gold+ e certificazione ENERGY STAR
- ✓ Routing e controllo della congestione
- ✓ Retrocompatibile con FDR (56Gb/s) e QDR (40Gb/s)
- ✓ software MLNX-OS con CPU dual-core x86
- ✓ conforme alla RoHS-6 e certificato EMC
Tecnologia: calcolo in rete
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) scarica le operazioni collettive dalla CPU alla rete di commutazione, eliminando più passaggi di dati tra i punti terminali.Questo riduce il tempo di funzionamento MPI e libera le risorse della CPU per il calcolo.
Switch-IB 2 ASICoffre funzionalità avanzate: routing adattivo, controllo della congestione, mappatura VL2VL e mirroring delle porte.
Disposizioni tipiche
- • connettività top-of-rack in cluster HPC
- • Topologie di spine-leaf per AI e tessuti di deep learning
- • Centri dati aziendali con storage ad alte prestazioni
- • ambienti di ricerca e istruzione (fisica, genomica, clima)
- • Servizi finanziari per infrastrutture di trading a bassa latenza

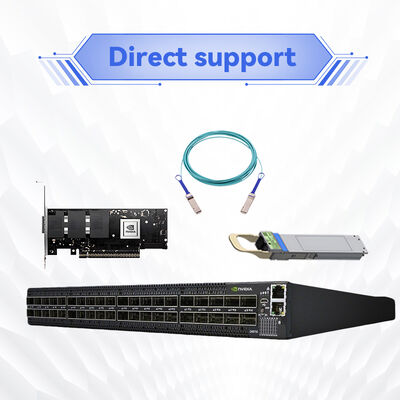

Compatibilità
- •Adaptatori di host:ConnectX‐4, ConnectX‐5 EDR
- •Cavi:Moduli QSFP28 in rame passivo, ottico attivo, ottico
- •Gestione:OpenSM, NVIDIA UFM, MLNX-OS
- •In retromarcia:FDR (56Gb/s), QDR (40Gb/s) con ricevitori appropriati
- •Gestore della sottorete:Gestione esterna (richiede SM basato su host)
Specificità
Guida alla selezione ¢ Serie MSB7800
Vantaggi: costruiti per scala e efficienza
7.2Tb/s di throughput e < 90ns di latenza per carichi di lavoro ad alta intensità di dati.
Potenza tipica di 122W, forniture 80 PLUS Gold+ riducono OPEX.
SHARP scarica i collettivi MPI, riduce il tempo di completamento del lavoro.
Forniture di alimentazione 1+1 e ventilatori intercambiabili a caldo per un'elevata disponibilità.
Compatibile con FDR/QDR; funziona con gli adattatori ConnectX‐4/5.
Servizio e supporto
- • Garanzia standard di 1 anno (disponibile con estensione)
- • Supporto tecnico via e-mail / telefono
- • Aggiornamenti del firmware e aggiornamenti MLNX-OS
- • Servizi di RMA per unità difettose
- • Logistica e consegne globali
Domande frequenti
Questo interruttore e' gestito internamente?
No, MSB7800-ES2F è gestito esternamente. Richiede un gestore di sotto-rete basato su host (OpenSM / UFM).
Posso cambiare la direzione del flusso d'aria?
No, P2C (da fronte a posteriore) è fisso.
Supporta SHARP?
Sì, con firmware Switch-IB 2 ≥ 15.1300.0126 e UFM.
Quali cavi sono compatibili?
Moduli QSFP28 in rame passivo, ottico attivo e ottico.
Precauzioni
- • Verificare che l'orientamento del flusso d'aria corrisponda alla strategia di raffreddamento del rack.
- • Utilizzare solo ottiche e cavi NVIDIA-qualificati per la conformità EDR.
- • Assicurarsi che il Subnet Manager sia configurato prima di connettersi al tessuto.
- • Intervallo di temperatura di funzionamento: 0°C-45°C; mantenere una corretta ventilazione.
- • Questo interruttore non supporta l'alimentazione in CC solo AC.
Hong Kong Starsurge Group Co., Limited
Starsurge, fondata nel 2008, è un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.e clienti aziendali in tutto il mondo con switchIl nostro esperto team di vendita e tecnico offre supporto multilingue, sviluppo di software personalizzato,e consegna a livello mondiale impegnati a garantire una qualità affidabile e un servizio reattivo.
Fatti chiave
- •ASIC:Switch-IB 2
- •Porti:36 x QSFP28
- •Trasmissione:7.2 Tb/s
- •La latenza:< 90 ns
- •- Cosa?Sì (scarico collettivo)
- •Potenza (tipo):122W
Matrice di compatibilità
- •HCAs:ConnectX‐4, ConnectX‐5 EDR
- •Cavi:QSFP28 DAC / AOC / ottica
- •SM:OpenSM, UFM Enterprise
- •In retromarcia:FDR (56G), QDR (40G)
- •Firmware:MLNX-OS, pronto per SHARP
Lista di controllo dell'acquirente
- ✓ Confirmare il flusso d'aria: P2C (MSB7800-ES2F) vs. C2P
- ✓ Verificare la profondità del rack (richiesta profondità standard)
- ✓ Potenza di controllo: solo CA, 100-240V
- ✓ Pianificare il gestore della sottorete (host esterno)
- ✓ Valida la compatibilità ottica/cavo
