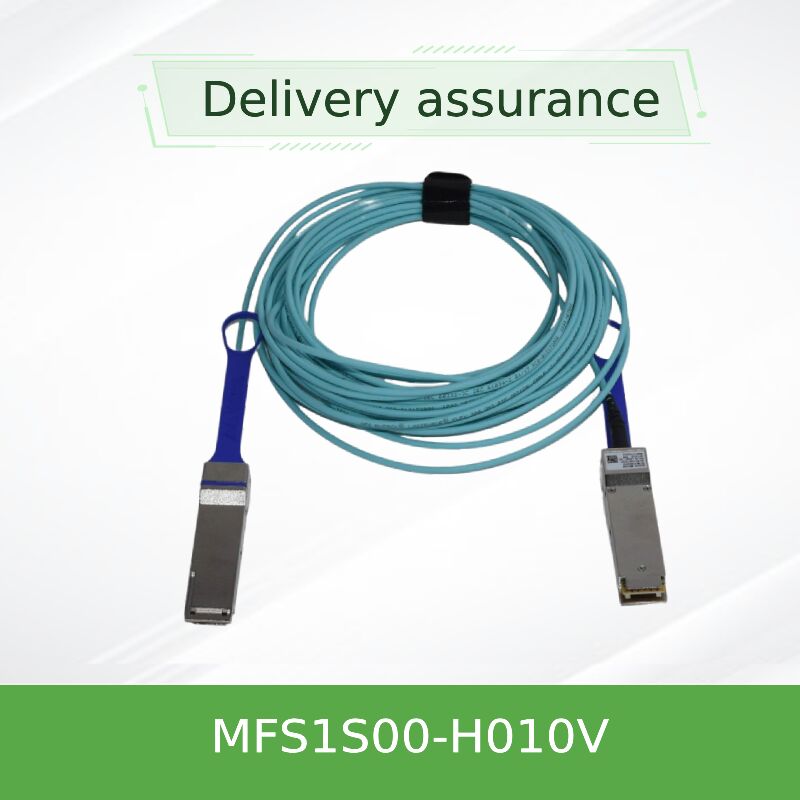

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 Cable ottico attivo 10m MMF AOC per InfiniBand HDR e 200GbE

Cavo ottico attivo InfiniBand HDR / 200GbE ad alta densità da 200G | Modulazione PAM4 | 5,0 W di potenza (tipica) | Tecnologia VCSEL | Guaina LSZH

Il NVIDIA Mellanox MFS1S00-H010V è un cavo ottico attivo in fibra multimodale (MMF) QSFP56 ad alte prestazioni da 200 Gb/s, che fornisce 10 metri di connettività affidabile per data center di nuova generazione e cluster di High-Performance Computing. Progettato per ambienti InfiniBand HDR (High Data Rate) e Ethernet a 200 Gigabit, questo AOC sfrutta la modulazione PAM4 da 50 Gb/s per corsia (4x50G) per raggiungere una larghezza di banda aggregata di 200 Gb/s. Rispetto ai DAC passivi, il MFS1S00-H010V consente un'integrità del segnale superiore, raggi di curvatura più stretti, peso ridotto e un migliore flusso d'aria, consumando solo 5,0 W tipici per estremità (con retiming abilitato). Costruito con array VCSEL e circuiti di retiming integrati, fornisce tassi di errore di bit inferiori a 1E-15 e una bassa latenza prevedibile. Completamente conforme all'interfaccia di gestione SFF-8665 (QSFP56) e SFF-8636, il cavo è hot-pluggable e conforme RoHS.

Il MFS1S00-H010V impiega ottiche attive basate su VCSEL con quattro fibre multimodali per estremità, ogni corsia opera a 50 Gb/s PAM4 (53,125 GBd) per raggiungere una larghezza di banda aggregata di 200 Gb/s. Il cavo integra equalizzatori di ingresso e pre-enfasi di uscita programmabili, consentendo una messa a punto per vari sistemi host per massimizzare il margine del collegamento. Il retiming può essere abilitato selettivamente per corsia, riducendo il jitter ad alte velocità dati mantenendo la compatibilità retroattiva con velocità inferiori (ad esempio, 100 Gb/s NRZ) quando il retiming è disabilitato. La guaina LSZH (Low Smoke Zero Halogen) migliora la sicurezza antincendio in implementazioni dense. Tutta l'elettronica attiva è sigillata ermeticamente all'interno degli alloggiamenti dei connettori QSFP56, non richiedendo alimentazione esterna oltre ai 3,3 V standard dalla porta host. Il cavo supporta la selezione della velocità tramite registri SFF-8636, consentendo la configurazione per operazioni NRZ (EDR) da 25,78125 GBd o PAM4 (HDR) da 26,56250 GBd.

• Cluster di High-Performance Computing (HPC) che utilizzano fabric InfiniBand HDR (collegamenti tra rack da 10 m)
• Architetture leaf-spine di data center a 200 GbE che collegano switch top-of-rack a switch middle-of-row
• Reti di storage con NVMe-oF su InfiniBand che richiedono elevata larghezza di banda e bassa latenza
• Cluster di training AI/ML che sfruttano gli switch NVIDIA Quantum-2 attraverso rack adiacenti
• Collegamenti switch-server oltre i 5 metri, fino a 10 metri
• Implementazioni di data center hyperscale che richiedono cablaggio ad alta densità ed efficiente dal punto di vista energetico

Il MFS1S00-H010V è compatibile con qualsiasi porta QSFP56 standard conforme a SFF-8665. È supportato nativamente nelle piattaforme switch InfiniBand HDR e 200GbE NVIDIA Mellanox, nonché in molti switch 200GbE di terze parti. Le piattaforme con compatibilità verificata includono:

• Switch InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Schede adattatore InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Switch 200GbE NVIDIA Mellanox SN3700, SN4600 serie
• Switch QSFP56 200G standard del settore (la compatibilità varia; si prega di confermare il supporto AOC)

¹ La lettura della temperatura interna tramite DDM fino a 75°C è consentita. Valori assoluti massimi: Vcc da -0,3 a 3,6V; tensione di ingresso dati da -0,3 a 3,465V; soglia di danno 3,4 dBm.

Nota: tolleranza di lunghezza per lunghezze <5m: +300mm>

• Portata estesa a 200G: I DAC passivi sono tipicamente limitati a 3-5 m a 200G; gli AOC forniscono prestazioni robuste a 10 m e oltre.
• Gestione cavi superiore: Più sottili, leggeri e flessibili dei DAC in rame; supportano raggi di curvatura stretti (minimo 30 mm).
• Flusso d'aria migliorato: Minore ostruzione negli chassis switch ad alta densità e nei sistemi di gestione cavi.
• Efficienza energetica ottimizzata: 5,0 W per estremità a 200G è molto competitivo per l'ottica attiva.
• Condizionamento del segnale integrato: EQ e pre-enfasi programmabili superano le variazioni del PCB host e le perdite del connettore.
• Immunità EMI: Il mezzo in fibra elimina le interferenze elettriche, ideale per ambienti RF sensibili.
• Digital Diagnostic Monitoring (DDM): Monitoraggio in tempo reale della potenza ottica, temperatura e tensione per una manutenzione proattiva.

Servizio e supporto – Hong Kong Starsurge

In qualità di fornitore tecnologico affidabile di hardware di rete, Hong Kong Starsurge Group offre un supporto completo per i cavi ottici attivi NVIDIA Mellanox. I nostri servizi includono:

• Consegna globale con tempi di consegna competitivi (disponibilità in magazzino su richiesta)
• Validazione tecnica pre-vendita: controlli di compatibilità con i modelli di switch/server
• Richieste di lunghezze personalizzate per progetti speciali (soggette a MOQ)
• Garanzia hardware limitata di 1 anno (copertura del produttore per riparazione o sostituzione)
• Supporto RMA e assistenza per la risoluzione dei problemi
• Team di ingegneri di vendita multilingue (inglese, cinese e altri)

Domande frequenti

D: Qual è la differenza tra MFS1S00-H010V e la generazione precedente di AOC da 100G?

R: Il MFS1S00-H010V supporta 200 Gb/s utilizzando la modulazione PAM4 4x50G, mentre gli AOC da 100G utilizzano NRZ 4x25G. È progettato per reti InfiniBand HDR e 200GbE, offrendo il doppio della larghezza di banda per cluster HPC e AI di nuova generazione.

D: Questo cavo è retrocompatibile con le porte da 100 Gb/s (EDR)?

R: Sì, impostando opportunamente i registri di selezione della velocità (modalità NRZ a 25,78125 GBd) e disabilitando il retiming se necessario. Tuttavia, l'uso ottimale è a 200G HDR. Si prega di verificare la compatibilità dell'host per ambienti a velocità mista.

D: Qual è il consumo energetico tipico a 10 metri?

R: Il consumo energetico è indipendente dalla lunghezza; ciascuna estremità consuma 5,0 W tipici con retiming abilitato, indipendentemente dal fatto che il cavo sia lungo 1 m o 100 m.

D: Il cavo supporta il Digital Diagnostic Monitoring (DDM)?

R: Sì, il DDM fornisce il monitoraggio in tempo reale della potenza ottica Rx/Tx, corrente di bias, tensione di alimentazione e temperatura del case per corsia, con soglie di avviso/allarme.

D: Quale garanzia viene fornita?

R: NVIDIA Mellanox fornisce una garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione delle parti per difetti di fabbricazione.

D: Posso usare questo cavo con switch non Mellanox?

R: Potrebbe funzionare con switch QSFP56 di terze parti che supportano 200GbE e AOC con retiming. Tuttavia, la compatibilità non è garantita; si consiglia di verificarla con il fornitore dello switch e di effettuare test prima di un'implementazione su larga scala.

Precauzioni e manipolazione

• Non superare la tensione di alimentazione assoluta massima (3,6 V) per evitare danni permanenti all'ottica interna.
• Evitare curvature più strette del raggio di curvatura dinamico di 30 mm per evitare danni alla fibra.
• Mantenere i cappucci antipolvere sui connettori fino all'installazione; la contaminazione può causare degrado del segnale e aumento del BER.
• Operare nell'intervallo di temperatura ambiente 0-70°C per garantire l'affidabilità specificata.
• Utilizzare precauzioni ESD standard (cinturini da polso con messa a terra, tappetini ESD) durante la manipolazione dei connettori QSFP56.
• Non tirare o sforzare il cavo dai connettori; utilizzare la linguetta di estrazione per scollegare.
• Il cavo è classificato come prodotto laser di Classe 1 secondo IEC 60825-1. Evitare l'esposizione diretta all'apertura del laser.

Informazioni su Hong Kong Starsurge Group Co., Limited

Fondata nel 2008, Hong Kong Starsurge Group Co., Limited è un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi. Servendo clienti in tutto il mondo, Starsurge supporta settori tra cui governo, sanità, produzione, istruzione, finanza e impresa. L'azienda fornisce switch di rete, NIC, access point wireless, controller, cavi e cavi ottici attivi dei principali marchi. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo, supporto multilingue e capacità di consegna globale. In qualità di partner fidato per le soluzioni di rete NVIDIA Mellanox, Starsurge combina competenza tecnica con eccellenza nella catena di approvvigionamento per aiutare i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.

---

Fatti chiave

• 200 Gb/s (4x50G PAM4)
• Lunghezza 10 metri
• Potenza: 5,0 W tip. (retimed per estremità)
• Tecnologia VCSEL + MMF
• Guaina LSZH, RoHS
• Pronto per InfiniBand HDR / 200GbE
• QSFP56 hot-pluggable
• Supporto DDM

Matrice di compatibilità

• Switch InfiniBand NVIDIA Quantum-2
• Schede adattatore ConnectX-6 HDR / ConnectX-7
• Switch 200GbE SN3700, SN4600
• Switch QSFP56 200G di terze parti (limitato)
• Non compatibile con porte QSFP28 (100G) senza adattatore

Checklist acquirente

• Confermare il tipo di porta QSFP56 (non QSFP28)
• Distanza richiesta: 10 m o altro?
• Temperatura ambiente operativa (0-70°C)
• Supporto switch per AOC / retiming a 200G PAM4
• Termini di garanzia e RMA
• Tempi di consegna e prezzi per volumi

Prodotti correlati

• MFS1S00-H005V – AOC da 5 m
• MFS1S00-H030V – AOC da 30 m
• Cavi DAC serie MCP1600-E
• Sistemi switch NVIDIA Quantum-2
• Schede adattatore ConnectX-6 HDR

Guide correlate

• "Best practice per cablaggio InfiniBand HDR 200G"
• "PAM4 vs NRZ: cosa devi sapere"
• "AOC vs DAC per implementazioni 200G"
• "Comprensione di QSFP56 e HDR"0-HxxxV Specifiche del prodotto). Si prega di confermare tutti i parametri prima di ordinare per implementazioni critiche.
