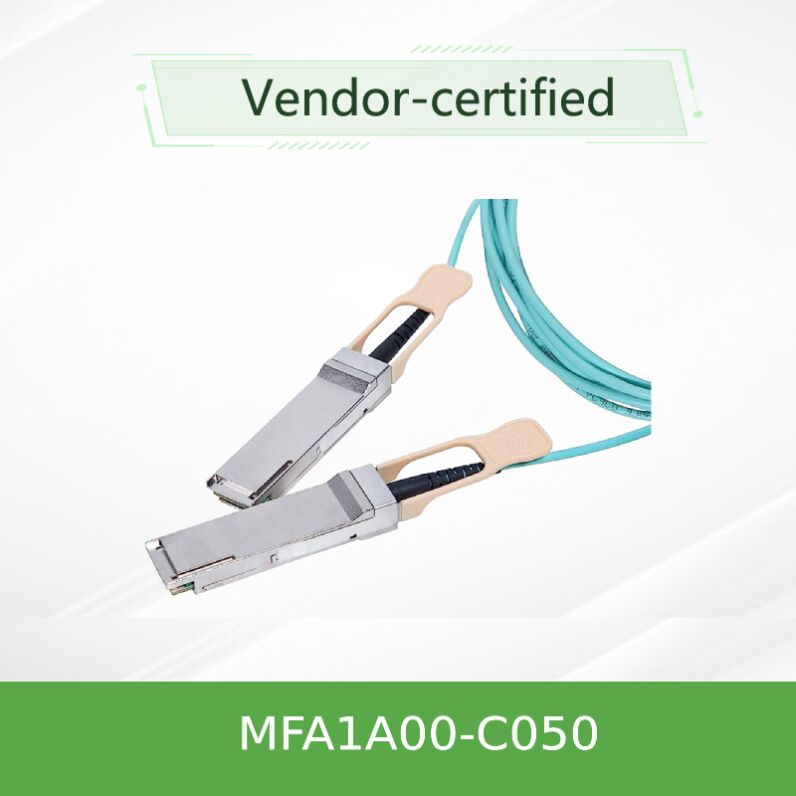

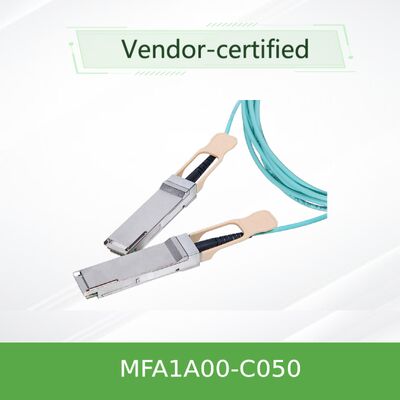

Cavo ottico attivo NVIDIA MFA1A00-C050 100Gb/s QSFP28 50m LSZH AOC per Ethernet
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Tempi di consegna: | Secondo lo stock |
| Tecnologia: | Ethernet | Lunghezza: | 5m |
| Tensione di alimentazione: | -0.3-3.6 | Tensione di input dei dati: | -0.3-4.465 |
Descrizione di prodotto
MFA1A00-C050 | Cavo ottico attivo Ethernet da 100 Gb/s
50 metri, LSZH, AOC 100GbE per interconnessioni di rete aziendali e data center. Hot-pluggable, basso consumo 2,2 W (tipico con retiming) e condizionamento del segnale programmabile.
- Velocità dati: 100 Gb/s (4x 25,78 Gb/s)
- Lunghezza: 50 metri (standard)
- Dissipazione di potenza: 2,2 W tip. (retiming attivo)
- Connettore: conforme a QSFP28 secondo SFF-8665
- Pronto per InfiniBand EDR e 100GbE
Panoramica del prodotto
L'NVIDIA MFA1A00-C050 è un cavo ottico attivo (AOC) basato su QSFP28 VCSEL progettato per sistemi Ethernet da 100 Gb/s. Integra quattro ricetrasmettitori in fibra multimodale per estremità, ciascuno operante fino a 26 Gb/s, fornendo una larghezza di banda totale di 100 Gb/s. Il cavo offre retiming selezionabile per corsia, equalizzazione di ingresso programmabile e pre-enfasi di uscita per garantire l'integrità del segnale su distanze fino a 100 metri. Questa variante da 50 metri è ideale per architetture middle-of-row (MoR) ed end-of-row (EoR), nonché per applicazioni di cross-connect all'interno di grandi data center.
Rispetto ai cavi in rame passivi, la serie MFA1A00 offre maggiore portata, peso inferiore, migliore flusso d'aria e immunità EMI migliorata. Il fattore di forma QSFP28 hot-pluggable consente una facile installazione e sostituzione senza tempi di inattività del sistema.
Caratteristiche principali
Tecnologia: Architettura VCSEL e Retiming
L'MFA1A00-C050 sfrutta la tecnologia Vertical Cavity Surface Emitting Laser (VCSEL) abbinata alla fibra multimodale (MMF) per ottenere una trasmissione affidabile a 100 Gb/s su 50 metri. Ciascuna delle quattro corsie ottiche opera a 25,78 Gb/s (velocità Ethernet 100GbE) e supporta il retiming selezionabile. Quando il retiming è abilitato, i circuiti interni di Clock and Data Recovery (CDR) puliscono il segnale e riducono il jitter, rendendo il cavo adatto per collegamenti più lunghi e backplane ad alta densità. L'equalizzazione di ingresso Tx programmabile compensa le perdite della scheda host, mentre l'ampiezza di uscita Rx e la pre-enfasi programmabili si adattano al SerDes ricevente. Questa architettura adattiva garantisce l'interoperabilità con un'ampia gamma di switch e schede di interfaccia di rete (NIC).
Distribuzioni tipiche
- Connessioni switch-server Middle-of-Row (MoR) ed End-of-Row (EoR)
- Interconnessioni cross-aisle tra rack adiacenti
- Connessioni switch-to-switch all'interno della stessa sala dati
- Cluster di High-Performance Computing (HPC) che richiedono collegamenti a bassa latenza e ad alta larghezza di banda su distanze medie
- Architettura spine-leaf del data center in cui l'immunità EMI è fondamentale
- Livelli di aggregazione core aziendali con uplink 100GbE su distanze maggiori
Compatibilità
L'MFA1A00-C050 è compatibile con le porte QSFP28 standard conformi a SFF-8665. Supporta piattaforme switch 100GbE (NVIDIA Spectrum, Mellanox, nonché switch di terze parti da Cisco, Arista, Juniper) e schede di interfaccia di rete 100GbE (serie NVIDIA ConnectX, Intel, Broadcom). Per ambienti InfiniBand, utilizzare i codici di ordinazione ottimizzati per EDR (MFA1A00-Exxx). Il cavo opera anche a velocità inferiori senza retiming, fornendo retrocompatibilità per collegamenti 40GbE e 25GbE.
Serie NVIDIA Spectrum SN2000/SN3000 – Verificato
NVIDIA ConnectX-5/6/7 – Verificato
Cisco Nexus 9000 con porte QSFP28 – Provato sul campo
Serie Arista 7050/7280 – Compatibile (retiming consigliato)
Specifiche
Valori massimi assoluti
| Parametro | Min | Max | Unità |
|---|---|---|---|
| Tensione di alimentazione | -0,3 | 3,6 | V |
| Tensione di ingresso dati | -0,3 | 3,465 | V |
| Soglia di danno (ottica) | 3,4 (max) | dBm | |
Specifiche operative
| Parametro | Min | Tip | Max | Unità |
|---|---|---|---|---|
| Tensione di alimentazione (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Dissipazione di potenza (senza retiming) | - | 1,5 | 1,8 | W per estremità |
| Dissipazione di potenza (retiming attivo su tutte le corsie) | - | 2,2 | 2,5 | W per estremità |
| Temperatura del case operativo | 0 | - | 70 | °C |
| Temperatura di stoccaggio | -40 | - | 85 | °C |
| Umidità relativa operativa | 5 | - | 85 | % |
Elettrico e meccanico del cavo
| Parametro | Valore |
|---|---|
| Velocità di segnalazione (per corsia) | 25,78125 Gb/s ±100 ppm |
| Diametro del cavo | 3 ±0,2 mm |
| Raggio di curvatura minimo | 30 mm (dinamico) |
| Tolleranza di lunghezza (lunghezza 50 m) | +1000 / -0 mm (per 50 m ≤ lunghezza) |
| Colore del rivestimento del cavo | Acqua |
Nota: Tutte le specifiche si basano sulla documentazione NVIDIA. I valori non specificati pubblicamente sono contrassegnati come "Si prega di confermare prima dell'ordinazione".
Guida alla selezione – Serie MFA1A00
| Numero di parte di ordinazione | Velocità dati | Lunghezza | Applicazione |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (questo modello) |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Per InfiniBand EDR, utilizzare la serie MFA1A00-Exxx (ad es. MFA1A00-E050 per 50m) | |||
Vantaggi dei cavi ottici attivi NVIDIA
Efficienza energetica
Tipici 2,2 W per estremità con retiming abilitato, riducendo i costi operativi in implementazioni su larga scala.
Integrità del segnale
L'equalizzazione programmabile e il retiming CDR consentono una trasmissione pulita su distanze maggiori e tracce PCB scadenti.
Durata e affidabilità
Testato al 100% in produzione per prestazioni immediate; robusto raggio di curvatura e rivestimento LSZH per la sicurezza del data center.
Visibilità di gestione
Il monitoraggio diagnostico digitale (DDM) fornisce temperatura, tensione, corrente di bias, potenza TX/RX in tempo reale.
Servizio e supporto
In qualità di fornitore guidato dalla tecnologia, Hong Kong Starsurge Group Co., Limited offre supporto per l'intero ciclo di vita, inclusa la convalida della compatibilità pre-vendita, l'ordinazione di lunghezze personalizzate (soggetta a MOQ) e i servizi RMA post-vendita. Il nostro team tecnico può assistere con controlli del firmware, configurazione del retiming e integrazione nella rete esistente. Contattare il nostro supporto per il pacchetto di documentazione (certificazioni, note applicative sulla mappa di memoria e rapporti di conformità).
Domande frequenti
R: Sì, a velocità inferiori senza retiming, ma è ottimizzato per 100GbE. Per un funzionamento garantito, consultare le specifiche dello switch host.
R: La serie C (ad es. C050) è specificata per applicazioni Ethernet 100GbE. La serie E è destinata ad ambienti InfiniBand EDR, sebbene il livello fisico sia simile. Utilizzare il codice di ordinazione corrispondente al proprio protocollo.
R: Sì, il modulo QSFP28 è hot-pluggable secondo la specifica SFF-8665. Non è necessario lo spegnimento del sistema.
R: Il retiming è selezionabile tramite l'interfaccia I²C SFF-8636. Molti sistemi host negoziano automaticamente; la programmazione manuale è disponibile per la messa a punto avanzata.
R: Il MOQ varia in base alla regione. Per pezzi singoli, si prega di richiedere la disponibilità di campioni al team di vendita Starsurge.
Precauzioni e manipolazione
- Prodotto laser di classe 1 secondo IEC 60825-1/2 e 21 CFR 1040. Evitare l'esposizione diretta all'apertura laser.
- Non superare il raggio di curvatura minimo (30 mm) per evitare danni alla fibra e perdite ottiche.
- Garantire una corretta manipolazione ESD durante l'installazione; utilizzare un cinturino da polso o attrezzature messe a terra.
- Operare nell'intervallo di temperatura del case specificato (da 0°C a 70°C).
- Per la pulizia, utilizzare un panno asciutto privo di lanugine; non utilizzare solventi liquidi sui connettori ottici.
Informazioni su Starsurge – Il tuo partner di fiducia
Hong Kong Starsurge Group Co., Limited è un fornitore guidato dalla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge serve settori come governo, sanità, produzione, istruzione, finanza e aziendale. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegne globali. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.
Checklist acquirente
- Confermare la lunghezza richiesta (50 m o altra)
- Verificare il supporto QSFP28 dello switch/NIC e la capacità di retiming
- Controllare l'intervallo di temperatura operativa della corsia del data center
- Richiedere la revisione firmware più recente per la compatibilità
- Confermare che il rivestimento LSZH soddisfi il codice antincendio locale
