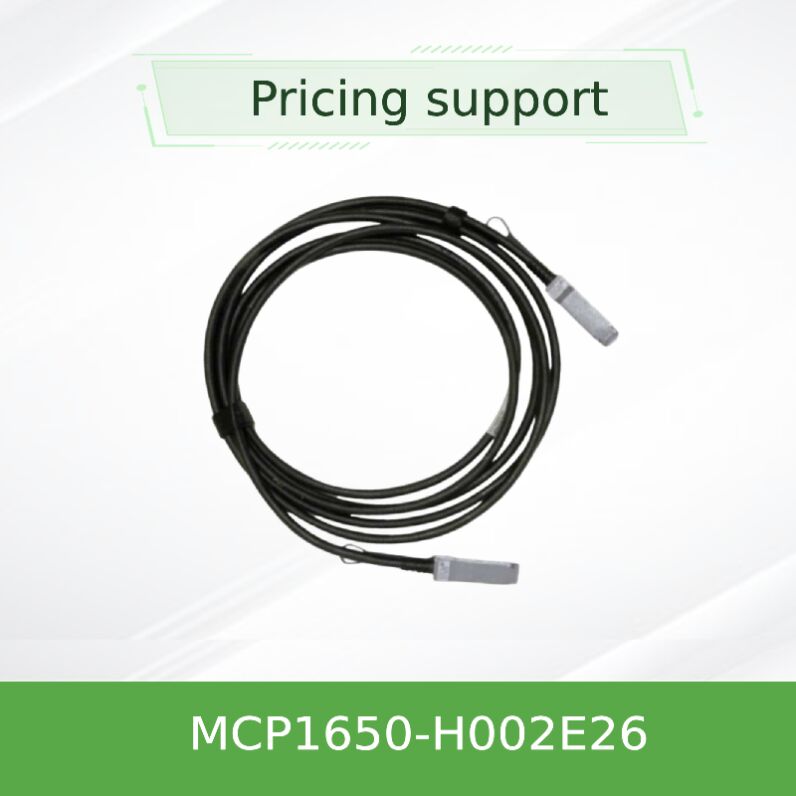

200Gb/s QSFP56 HDR Passive DAC Cable Mellanox MCP1650-H002E26 2m, 26AWG LSZH
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1650-H002E26 |
| Documento: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| Tecnologia: | Infiniband | Velocità massima: | HDR |
| Tipo di connettore: | QSFP56 | Lunghezza: | 2,0 m |
| Velocità dati: | 100 GB/s | Tempo di garanzia: | 1 anno |

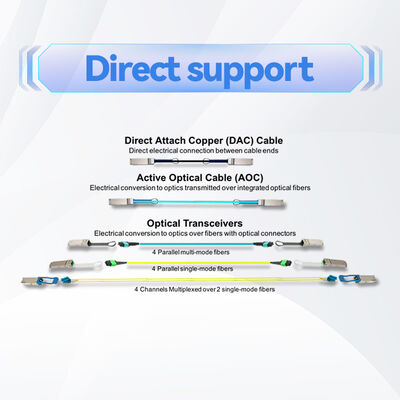

Descrizione di prodotto
DAC in rame passivo QSFP56 HDR da 200 Gb/s
Progettato per gli ambienti HDR InfiniBand a 200 Gb/s, il cavo in rame MCP1650-H002E26 a attacco diretto offre una connettività a breve distanza conveniente e affidabile.Utilizzo di modulazione PAM4 da 50 Gb/s per corsia, questo cavo passivo QSFP56 elimina il costo del transceiver ottico e il sovraccarico di potenza mantenendo al contempo i tassi di errore dei bit inferiori a 1E-15 quando accoppiato con i sistemi Mellanox HDR.La giacca LSZH e le robuste prestazioni EMI lo rendono ideale per la commutazione in cima al rack e all'interno del rack.
IlMellanox MCP1650-H002E26è un cavo di rame passivo ad alte prestazioni progettato per applicazioni InfiniBand HDR (High Data Rate) da 200 Gb/s. Fa parte della serie LinkX,questo cavo QSFP56 adattabile direttamente integra otto coppie di rame ad alta velocità che funzionano a modulazione PAM4 di 50Gb/s per corsiaL'assemblaggio comprende un EEPROM con dati di configurazione del prodotto accessibili tramite l'interfaccia di gestione SFF-8636 I2C.Consumo tipico di energia di 1W e progettazione passiva, riduce significativamente i costi di alimentazione e di raffreddamento del data center rispetto ai cavi ottici attivi o ai moduli trasmettitori.il cavo supporta l'installazione con collegamento a caldo e soddisfa la rigorosa conformità IBTA InfiniBand HDR.
- Fino a 200Gb/s di velocità aggregata dei dati (4x 50Gb/s PAM4)
- Completamente conforme alle specifiche IBTA InfiniBand HDR
- Progettazione in rame passivo senza componenti attivi, penalità di latenza zero
- Fattore di forma QSFP56 a connessione a caldo per SFF-8665
- Consumo energetico basso: < 0,1 W (max) da alimentazione singola a 3,3 V
- EEPROM con identificazione e serializzazione del prodotto (interfaccia I2C)
- Costruzione di cavi robusti: 26 conduttori AWG, giacca esterna LSZH
- Intervallo di temperatura della cabina di funzionamento: da 0°C a 70°C
- Performance BER superiore: < 1E-15 con sistemi HDR Mellanox InfiniBand
- PCB conformi alla RoHS, privi di piombo (LF) e di alogeni (HF)
L'MCP1650-H002E26 sfrutta la modulazione PAM4 a 4 corsie a 50 Gb/s per corsia, consentendo un throughput di 200 Gb/s su infrastrutture di rame passivo.Aderisce ai requisiti meccanici SFF-8665 e all'interfaccia di gestione SFF-8636Ogni cavo è sottoposto a rigorosi test di produzione, compresa la convalida del diagramma oculare ad alta velocità, la perdita di inserimento e lo screening del crosstalk per garantire l'affidabilità.Il calibro 26 AWG garantisce l'integrità ottimale del segnale a una distanza di 2 metri mantenendo il raggio minimo di curva: curva singola 47 mm, montaggio/curva ripetuta 94 mm, che facilita l'implementazione flessibile in rack ad alta densità.

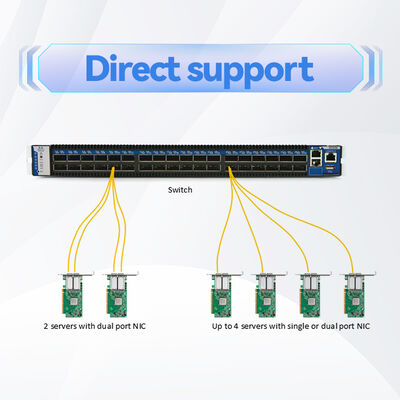

- Commutazione in cima allo scaffale (ToR):Collegare gli switch InfiniBand HDR ai nodi di calcolo all'interno dello stesso rack.
- "Licenza" di calcolatori di alte prestazioni (HPC):Collegamenti a corto raggio tra server GPU e switch a foglia in ambienti clusterizzati.
- Interconnessioni del Data Center:Connessioni punto-punto convenienti per nodi di archiviazione e reti di gestione.
- Cluster AI/ML:Link a latenza ultra bassa essenziali per carichi di lavoro di formazione distribuiti.

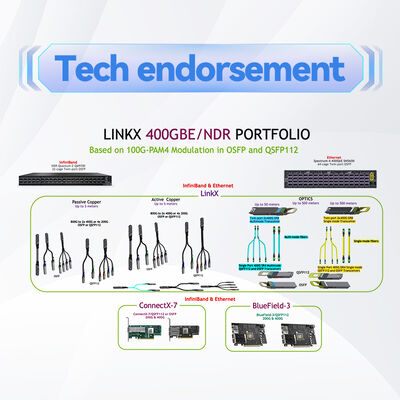

Progettato per l'interoperabilità senza soluzione di continuità con gli adattatori HDR Mellanox/NVIDIA InfiniBand, gli switch e le porte QSFP56.Anche retrocompatibile con sistemi QSFP56 a 100 Gb/s e 50 Gb/s se utilizzati con adeguata negoziazione della velocità. Compatibile con le principali piattaforme server e le porte QSFP56 di terze parti che seguono gli standard SFF-8665 / SFF-8636.

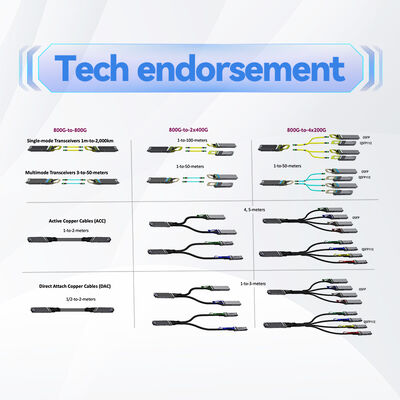

| Parametro | Specificità |
|---|---|
| Modello di prodotto | MCP1650-H002E26 |
| Tipo di cavo | Cable di attacco diretto in rame passivo (DAC) |
| Tasso di dati | 200 Gb/s (4x 50 Gb/s PAM4) |
| Distanze | 2 metri (tolleranza ± 0,050m) |
| Gauge del filo (AWG) | 26 AWG |
| Collegamento | QSFP56, pulltab nero, conforme alla SFF-8665 |
| Tensione di alimentazione (Vcc) | 3.135V 3.465V (3,3V nominali) |
| Consumo di energia | Massimo 0,1 W |
| Temperatura della cassa di funzionamento | 0°C a 70°C |
| Temperatura di conservazione | -40°C a 85°C |
| Umidità relativa (operativa) | 5% ∼ 85% non condensante |
| Impedanza caratteristica | 100Ω ± 10% |
| Ritardo della propagazione | ≤ 4,5 ns/m (informativo) |
| Diametro esterno del cavo | 7.1 ± 0,35 mm |
| Radius minimo di curvatura (singolo) | 47 mm |
| Materiale della giacca | LSZH (Low Smoke Zero Halogen) |
| Rispetto | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Numero della parte | Distanze | AWG | Descrizione |
|---|---|---|---|
| MCP1650-H00AE30 | 0.5m | 30 AWG | 200Gb/s QSFP56 DAC passivo, LSZH |
| MCP1650-H001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 DAC passivo, LSZH |
| MCP1650-H01AE30 | 1.5m | 30 AWG | 200Gb/s QSFP56 DAC passivo, LSZH |
| MCP1650-H002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 DAC passivo, LSZH, pulltab nero |
- Costo inferiore:Eliminano i componenti del ricevitore, riducendo il costo dei materiali.
- Zero latenza aggiunta:La trasmissione passiva garantisce un ritardo minimo del segnale.
- Bilancio energetico ridotto:Consuma < 0,1 W per estremità rispetto a diversi watt per l'ottica attiva.
- Alta affidabilità:Nessuna interfaccia ottica da pulire o fallire.
- Facilità di gestione dei cavi:Giacca LSZH, raggio di curva flessibile semplifica il routing in rack ad alta densità.
Il gruppo Starsurge di Hong Kong fornisce consegna globale e supporto tecnico multilingue.Consulenza ingegneristica prevenditaPer gli ordini in volume, possono essere organizzate opzioni di etichettatura e imballaggio personalizzate.
Sì, supporta la negoziazione della velocità di collegamento, quando collegato a una porta EDR, opererà a 100 Gb/s, offrendo protezione agli investimenti.
Generalmente sì, se la porta di commutazione supporta il fattore di forma SFF-8665 QSFP56 e HDR a 200Gb/s o velocità inferiori.
I cavi di rame non hanno componenti elettronici attivi all'interno; si basano esclusivamente su conduttori di rame e ecualizzazione passiva, con conseguente consumo di energia e latenza quasi zero.
Garanzia limitata di 1 anno per i difetti di fabbricazione e supporto esteso su richiesta.
- Non superare il raggio minimo di curva (47 mm di curva statica; 94 mm di curva ripetuta) per evitare il degrado del segnale.
- Assicurarsi che durante l'installazione vengano adottate adeguate precauzioni per la scarica elettrostatica (ESD).
- Operare all'interno della temperatura specificata della cassa (0°C) per mantenere l'affidabilità a lungo termine.
- Utilizzare solo con porte QSFP56 compatibili che supportano l'alimentazione a 3,3 V e la gestione I2C.
Fondata nel 2008, Starsurge è un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.Clienti finanziari e aziendali in tutto il mondo, forniamo switch di rete, NIC, access point wireless, controller, cavi DAC e altro ancora.e sviluppo software personalizzatoIl nostro team tecnico esperto aiuta i clienti a costruire infrastrutture di rete scalabili e a prova di futuro.
Perche' collaborare con Starsurge?Supporto multilingue, approvvigionamento su misura e controllo di qualità rigoroso.
| Famiglia di prodotti | Modelli / porte compatibili | Velocità supportata |
|---|---|---|
| Commutatori Mellanox / NVIDIA InfiniBand | QM8700, QM8790, serie SB7800, QM9700 (porte QSFP56) | 200 Gbps HDR, 100 Gbps EDR |
| Adaptatori di canale host InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 retrocompatibile) | 200 Gbps, 100 Gbps |
| Commutatori Ethernet di terze parti (con gabbia QSFP56) | Dipende dal supporto NIC/switch per PAM4; modelli con capacità 100GbE/200GbE | Fino a 200GbE se supportato |
- ✔ Confermare la lunghezza richiesta (2m per MCP1650-H002E26) e AWG per l'integrità del segnale.
- ✔ Verificare il tipo di porta dell'interruttore/adattatore: QSFP56 (HDR) richiesto per 200Gb/s.
- ✔ Controllare l'intervallo di temperatura di funzionamento all'interno del rack (0°C a 70°C).
- ✔ Assicurare la conformità delle giacche LSZH per gli impianti in plenum o nello spazio aereo ristretto.
- ✔ Confirmare il colore e l'orientamento del pulltab se è necessaria una gestione specifica del datacenter.
- ✔ Richiedi rapporti di prova di fabbrica per le implementazioni su larga scala.
- MCP1650-H001E30Versione 1m 30AWG per collegamenti a rack più brevi
- MCP1650-H01AE30- 1,5m 30AWG DAC passivo
- MCP1650-H00AE30- 0,5 m ultra-corto per l'impilazione adiacente
