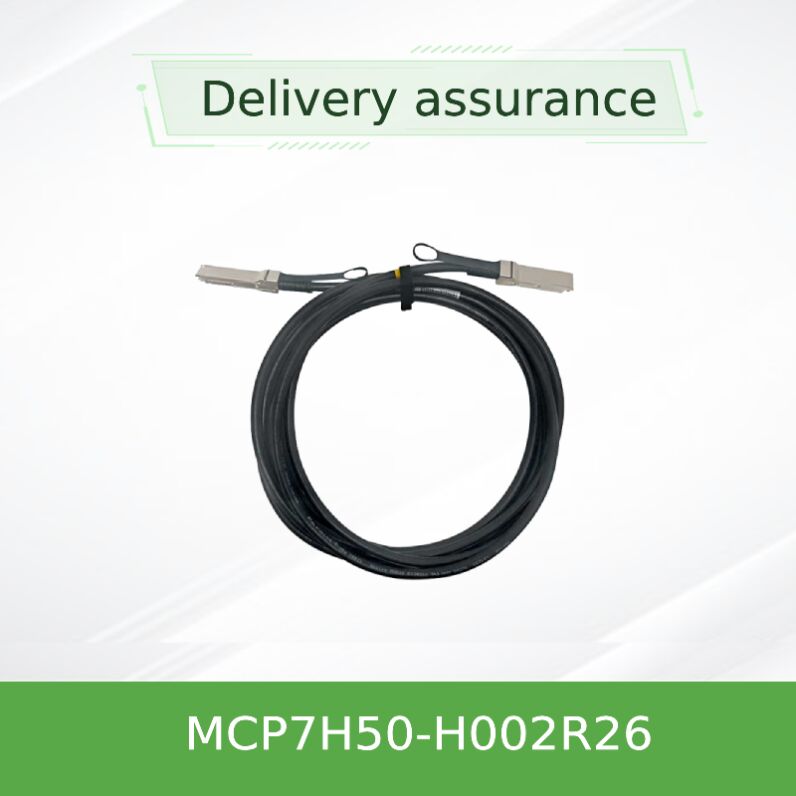

Cavo splitter DAC HDR100 200G a 2x100G MCP7H50-H002R26

Il Mellanox MCP7H50-H002R26 è un cavo splitter ibrido passivo in rame progettato per applicazioni InfiniBand HDR (High Data Rate) a 200 Gb/s. Offre un'alternativa conveniente e a basso consumo energetico alle interconnessioni ottiche per connessioni a breve distanza all'interno dei data center. Un'estremità presenta un connettore QSFP56 da 200 Gb/s, mentre l'altro lato si divide in due porte QSFP56 HDR100 da 100 Gb/s. Il cablaggio interno mappa ciascuna delle due coppie di rame (coppia 1&2, 3&4) dal singolo QSFP56 a coppie di rame doppie indipendenti su ciascuno dei due connettori QSFP56, consentendo una connettività HDR100 senza interruzioni.

Ogni porta QSFP56 include una EEPROM sostituibile sul campo che memorizza i dati di configurazione e identificazione del prodotto, leggibile dal sistema host per la gestione avanzata e la diagnostica. Con rigorosi test di produzione e un robusto design meccanico, questo cavo garantisce affidabilità "out-of-the-box" per il calcolo ad alte prestazioni, i cluster AI e le infrastrutture hyperscale.

Basato sulla tecnologia passiva in rame twinax, il MCP7H50-H002R26 utilizza un filo di calibro 26 AWG per ottenere un'integrità del segnale ottimale fino a 2 metri. Sfrutta la segnalazione PAM4 (modulazione di ampiezza di impulso a 4 livelli) per fornire 50 Gb/s per linea mantenendo una latenza ultra-bassa — ideale per fabric HPC e di addestramento AI sensibili alla latenza. L'architettura breakout ibrida consente un design flessibile del rack, collegando una porta switch HDR da 200G a due server o adattatori HDR100 da 100G senza retimer attivi. Tutti i parametri elettrici soddisfano le specifiche SFF-8665 e InfiniBand Trade Association (IBTA), garantendo l'interoperabilità tra apparecchiature basate su standard.

• Topologie leaf-spine InfiniBand HDR: collega porte switch da 200 Gb/s a nodi di calcolo HDR100 da 100 Gb/s.
• Cluster di calcolo ad alte prestazioni (HPC) che richiedono interconnessioni a velocità mista senza costi ottici attivi.
• Fabric di data center AI/ML: cablaggio breakout efficiente per server GPU con connettività dual-port 100G.
• Sistemi di storage e ambienti Ethernet/IB convergenti in cui il rame a corto raggio riduce potenza e latenza.
• Cablaggio Top-of-rack (ToR): gestione pulita dei cavi con raggio di curvatura flessibile (curva singola minima: 34 mm).

Progettato per un'integrazione senza interruzioni con switch e adattatori InfiniBand Mellanox (NVIDIA). Completamente conforme alle specifiche IBTA HDR e HDR100, retrocompatibile anche con collegamenti HDR100, EDR e FDR a velocità inferiori se utilizzato con adattatori appropriati. Il contenuto della EEPROM segue SFF-8636, consentendo una robusta gestione lato host tramite I²C. Per piattaforme di terze parti, la compatibilità dipende dall'adesione del sistema host alle specifiche QSFP56 MSA e InfiniBand HDR.

Nota: altre lunghezze potrebbero essere disponibili su richiesta. Si prega di confermare le lunghezze personalizzate con il team di vendita.

• Consumo energetico zero: Il design passivo elimina il consumo energetico sull'assemblaggio del cavo, riducendo il PUE complessivo del data center.
• Latenza ultra-bassa: Nessun retimer o conversione ottica, ideale per il trading ad alta frequenza e i carichi di lavoro HPC.
• Breakout conveniente: Elimina due cavi 100G separati più porte switch aggiuntive; riduce la complessità del cablaggio.
• Affidabilità e durata: Garanzia hardware limitata di 1 anno; rigorosi test di produzione garantiscono prestazioni superiori "out-of-the-box".
• Conformità ambientale: LSZH, PCB LF/HF, guaina LSZH adatta per condotti e requisiti rigorosi di sicurezza antincendio.

Ogni cavo Mellanox LinkX DAC viene fornito con una garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti. Il supporto tecnico globale è disponibile tramite distributori autorizzati e il portale di supporto NVIDIA Networking. Per distribuzioni su larga scala, vengono fornite risorse FAE dedicate e servizi di validazione della compatibilità. Etichettatura personalizzata, opzioni di colore della linguetta di estrazione e modifiche della lunghezza possono essere organizzate per progetti OEM/ODM qualificati.

• Non superare il raggio di curvatura minimo: 34 mm per curva singola (lontano dal connettore) e 10x OD del cavo (circa 68 mm) per piegature ripetute per evitare degradazione del segnale.
• Assicurarsi che il meccanismo di blocco sui connettori QSFP56 sia completamente innestato per mantenere una corretta messa a terra e prestazioni EMI.
• Utilizzare pratiche ESD-sicure durante la manipolazione delle estremità del transceiver/cavo; scariche statiche possono danneggiare i componenti EEPROM.
• Non tirare o allungare i cavi oltre la tensione nominale; afferrare sempre il corpo del connettore durante lo scollegamento.
