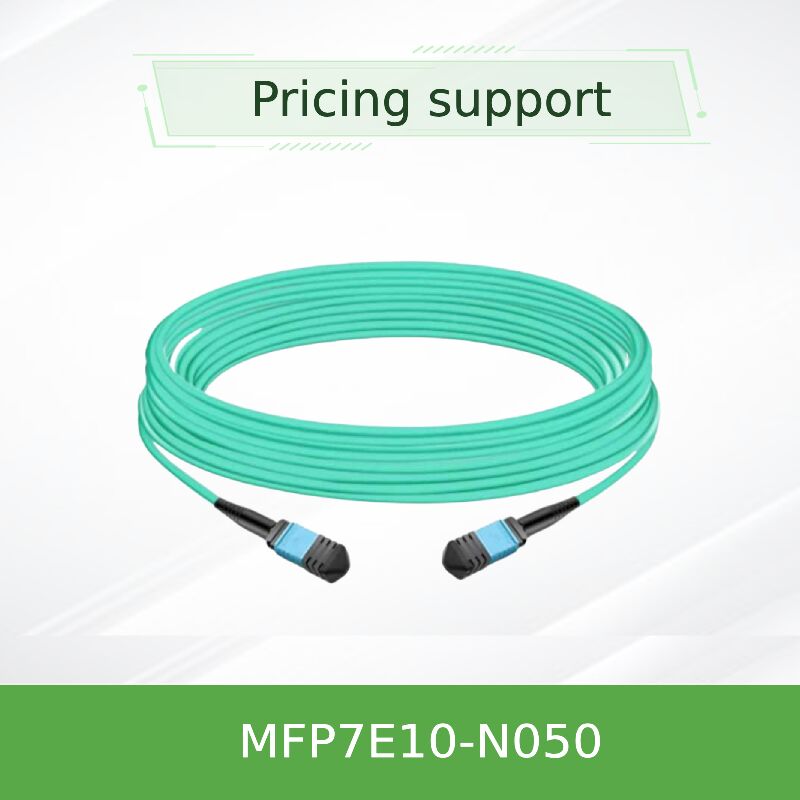

NVIDIA MFP7E10-N050 50m MPO APC Multimode Fiber Cable OM4 Extended Reach InfiniBand & Ethernet

Cavo ottico passivo in fibra multimodale da 50 metri ingegnerizzato di precisione, che utilizza fibra OM4 per applicazioni a portata estesa. Dispone di connettori femmina MPO-12/APC, vetro OM4 a bassa perdita e robusta guaina LSZH. Permette la connessione diretta tra transceiver OSFP 800G dual-port, OSFP 400G single-port e QSFP112 su distanze maggiori nelle architetture spine-leaf dei data center.

L'NVIDIA MFP7E10-N050 è il membro a portata estesa della famiglia di cavi ottici passivi multimodali MFP7E10-Nxxx. Sfruttando la fibra di grado OM4, questo cavo da 50 metri raggiunge la massima distanza di collegamento supportata dalla serie, rendendolo la soluzione ideale per topologie spine-leaf, interconnessioni tra righe e connettività da fine riga a fine riga all'interno dei moderni data center. Il cavo dispone di 8 fibre attive all'interno di un connettore MPO-12/APC a 12 fibre, con 4 fibre inattive che fungono da elementi di rinforzo per mantenere l'integrità strutturale.

Progettato specificamente per l'ecosistema di rete ad alta velocità di NVIDIA, supporta transceiver OSFP dual-port da 800 Gb/s, nonché moduli OSFP single-port e QSFP112 da 400 Gb/s. Il connettore con lucidatura angolata (APC) con lucidatura a 8 gradi offre prestazioni superiori in termini di perdita di ritorno (≥35 dB), essenziali per mantenere l'integrità del segnale su distanze maggiori con modulazione PAM4.

Questa mappatura delle fibre crossover di Tipo-B (pin 1 a pin 12) consente il collegamento diretto tra transceiver senza gestione aggiuntiva della polarità. Ogni cavo è testato in fabbrica per soddisfare le specifiche Telcordia GR-1435 e IEC 61754-7, garantendo prestazioni affidabili sull'intera portata di 50 metri.

• Connettori femmina MPO-12/APC con fori di allineamento – compatibili con i pin di allineamento dei transceiver
• 8 fibre multimodali OM4 attive (50/125 µm) con 4 fibre inutilizzate come elementi di rinforzo
• Polarità crossover Tipo-B: elimina la necessità di inversione del cavo patch
• Guaina flessibile rotonda LSZH (Low Smoke Zero Halogen) / OFNR – colore aqua per identificazione multimodale
• Supporta protocolli InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Meccanismo di blocco push-pull per sgancio rapido e accoppiamento sicuro
• Temperatura operativa: 0°C a 70°C; stoccaggio: -40°C a 85°C
• Profilo di bassa perdita di inserzione con OM4 ottimizzato per portata estesa
• La specifica di portata di 50 metri presuppone due pannelli di patch ottici nel collegamento con un totale di 4 giunzioni di connettore ottico

Il MFP7E10-N050 utilizza fibra multimodale di grado OM4, che fornisce una larghezza di banda superiore e un'attenuazione inferiore rispetto all'OM3, consentendo una trasmissione affidabile di 50 metri a velocità 400G/800G. La fibra OM4 presenta una larghezza di banda modale migliorata (larghezza di banda modale effettiva ≥4700 MHz·km a 850nm) rispetto all'OM3 (≥2000 MHz·km), consentendo una portata maggiore nelle applicazioni PAM4 ad alta velocità.

La faccia terminale del connettore MPO-12/APC presenta una lucidatura angolata a 8 gradi, che minimizza i riflessi ottici posteriori che possono causare instabilità del trasmettitore ed errori di bit nei collegamenti ad alta velocità. A differenza dei connettori Ultra Physical Contact (UPC) tipicamente utilizzati in applicazioni a velocità inferiori, l'APC garantisce una perdita di ritorno ≥35 dB, fondamentale per 100G PAM4 e oltre su distanze estese.

La topologia di Tipo-B (crossover) del cavo mappa le linee di trasmissione su un'estremità alle linee di ricezione sul transceiver opposto – la linea 1 (trasmissione) si collega alla linea 12 (ricezione), la linea 2 alla linea 11, ecc. Questo corrisponde al pinout MPO standard raccomandato da IEC 61754-7 per l'interconnessione diretta senza adattatori esterni.

• Architetture Spine-Leaf: Collega gli switch leaf agli switch spine attraverso più righe o grandi sale dati.

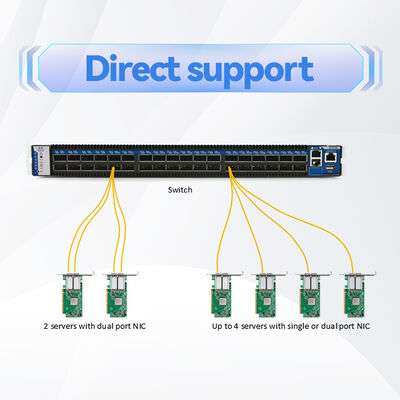

• Collegamenti switch-to-switch: Collega switch OSFP dual-port (800G) utilizzando due porte MPO-12/APC su distanze estese.

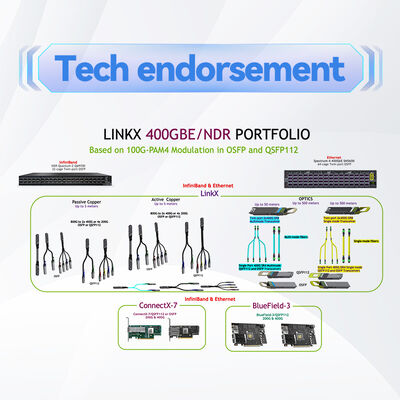

• Collegamento switch-to-adapter: Collega gli adattatori di rete NVIDIA ConnectX-7 o le DPU BlueField-3 tramite transceiver OSFP o QSFP112 al massimo budget di collegamento.
• Interconnessioni tra righe: Ideale per ambienti in cui i cavi OM3 da 30 metri sono insufficienti e i cavi ottici attivi non sono desiderati.
• Cluster di High-Performance Computing (HPC): Fornisce flessibilità in cluster di addestramento AI su larga scala con nodi di calcolo distribuiti.

Progettato e validato per un'interoperabilità senza interruzioni con transceiver e hardware di rete NVIDIA. Compatibile con:

Nota: Il cavo è strettamente compatibile con connettori MPO-12/APC. Non accoppiare con connettori MPO-12/UPC (guscio blu) poiché la discrepanza di lucidatura può causare danni fisici e degradazione del segnale.

NVIDIA offre diverse lunghezze per adattarsi a varie topologie di data center. Il MFP7E10-N050 fornisce la massima portata multimodale utilizzando fibra OM4:

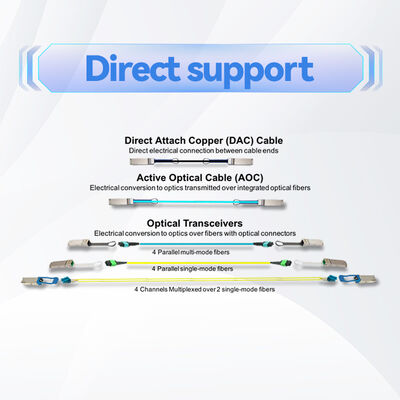

Per installazioni che richiedono distanze superiori a 50 metri, considerare i cavi ottici attivi (AOC) NVIDIA o soluzioni monomodali.

• Validazione end-to-end: Ogni cavo è abbinato a transceiver NVIDIA per garantire interoperabilità e margini di collegamento sulla portata completa di 50m.
• Basso costo totale di proprietà: Il design passivo elimina il consumo di energia, riducendo i costi di raffreddamento nei data center.
• Portata estesa OM4: Permette la massima distanza multimodale, riducendo la necessità di cavi ottici attivi in molte installazioni.
• Durabilità e sicurezza: La guaina LSZH minimizza i fumi tossici in caso di incendio; classificata OFNR per installazioni verticali.
• Produzione di precisione: I connettori APC lucidati in fabbrica con geometria costante garantiscono una bassa perdita ripetibile.
• Garanzia e supporto: La compatibilità diretta NVIDIA riduce la complessità della risoluzione dei problemi.

• Non rimuovere i cappucci antipolvere fino al momento dell'installazione per evitare la contaminazione delle facce terminali ottiche.
• Evitare di superare il raggio di curvatura minimo di 30 mm; curve strette possono causare perdite per micro-curvatura e danni permanenti alla fibra, particolarmente critici per collegamenti da 50m.
• Sebbene il cavo sia non conduttivo e insensibile all'ESD, si accoppia con transceiver sensibili all'ESD – seguire le normali precauzioni ESD durante la manipolazione.
• Non mescolare mai connettori MPO-12/APC (guscio verde) con connettori MPO-12/UPC (guscio blu); le lucidature non corrispondenti non si allineeranno correttamente e potrebbero danneggiare i pin di allineamento.
• Utilizzare solo alcool isopropilico e salviette prive di lanugine o pulitori MPO dedicati per la pulizia della ghiera.
• Quando si installa alla distanza massima di 50m, assicurarsi che tutti i pannelli di patch e le connessioni intermedie utilizzino connettori MPO-12/APC con caratteristiche di bassa perdita simili.

Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, schede di rete, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegne globali. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.

Partner Ufficiale NVIDIA: Starsurge fornisce cavi, transceiver e componenti di rete NVIDIA originali con trasparenza completa della catena di approvvigionamento e consegna rapida.

• Confermare il tipo di connettore: MPO-12/APC (femmina) su entrambe le estremità – guscio verde.
• Verificare la distanza del collegamento: 50m richiede fibra OM4 e presuppone fino a 4 giunzioni di connettore ottico.
• Assicurarsi che i transceiver siano compatibili con la polarità crossover Tipo-B e supportino la portata OM4 di 50m.
• Verificare che tutti i pannelli di patch e le connessioni intermedie utilizzino connettori MPO-12/APC con caratteristiche di bassa perdita.
• Tenere a disposizione pulitori MPO e cappucci antipolvere appropriati per la manutenzione.
• Eseguire il calcolo del budget di collegamento includendo tutte le connessioni prima dell'installazione finale.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 dual-port per switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 per adattatori ConnectX-7
• Serie NVIDIA MFP7E20 – Cavi ottici attivi (AOC) per portate superiori a 50m
• Adattatori bulkhead MPO-12/APC a MPO-12/APC – Per estensione e montaggio a pannello
• NVIDIA MFP7E10-N030 – Variante OM3 da 30m per applicazioni a portata più breve

• Nota Applicativa: Cavi Ottici & Connettori per InfiniBand NDR (disponibile dal supporto NVIDIA)
• IEC 61754-7: Dispositivi di interconnessione a fibra ottica – Famiglia di connettori MPO
• Telcordia GR-1435-CORE: Requisiti Generali per Connettori Ottici Multi-Fibra
• Guida all'Interconnessione Ottica NVIDIA per Installazioni 400G/800G
