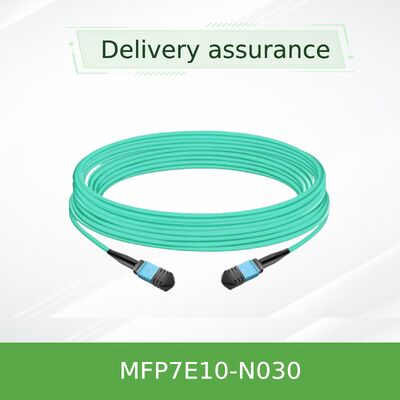

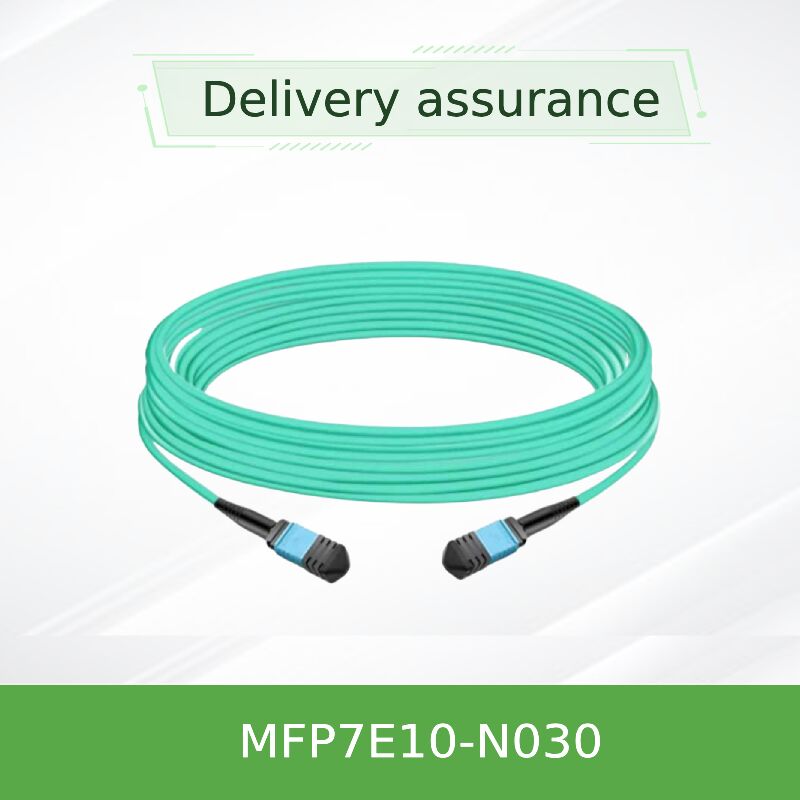

Cavo in fibra ottica multimodale MPO APC NVIDIA MFP7E10-N030 da 30 m per InfiniBand e Ethernet

Cavo ottico passivo in fibra multimodale da 30 metri, ingegnerizzato con precisione per interconnessioni InfiniBand ed Ethernet ad alta larghezza di banda. Dispone di connettori femmina MPO-12/APC, fibra OM3 a bassa perdita e robusto rivestimento LSZH. Permette la connessione diretta tra transceiver OSFP 800G dual-port, OSFP 400G single-port e QSFP112 nei moderni data center.

La serie NVIDIA MFP7E10-Nxxx comprende cavi ottici passivi multimodali con connettori MPO-12/APC, che sfruttano 8 fibre attive su un array di 12 fibre. Il MFP7E10-N030 offre una lunghezza standard di 30 metri, rappresentando la distanza massima supportata dalla fibra OM3 all'interno della serie, rendendolo ideale per connessioni end-of-row o distribuzione di zona in layout di data center più ampi. Progettato specificamente per l'ecosistema di rete ad alta velocità di NVIDIA, supporta transceiver OSFP dual-port da 800 Gb/s, nonché moduli OSFP single-port e QSFP112 da 400 Gb/s. Il connettore Angled Polished Connector (APC) con lucidatura a 8 gradi riduce drasticamente la riflessione posteriore, garantendo l'integrità del segnale per la modulazione PAM4 utilizzata nelle architetture a 50G, 100G per lane.

Questa mappatura delle fibre crossover di Tipo-B (pin 1 a pin 12) consente il collegamento diretto tra transceiver senza gestione aggiuntiva della polarità, semplificando l'installazione. Ogni cavo è testato in fabbrica per soddisfare le specifiche Telcordia GR-1435 e IEC 61754-7, garantendo affidabilità immediata.

• Connettori femmina MPO-12/APC con fori di allineamento – compatibili con i pin di allineamento del transceiver
• 8 fibre multimodali attive (50/125 µm) con 4 fibre inutilizzate come elementi di rinforzo
• Polarità Crossover Tipo-B: elimina la necessità di inversione del cavo patch
• Rivestimento flessibile rotondo LSZH (Low Smoke Zero Halogen) / OFNR – colore aqua per identificazione multimodale
• Supporta protocolli InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Meccanismo di blocco push-pull per sgancio rapido e accoppiamento sicuro
• Temperatura operativa: 0°C a 70°C; stoccaggio: -40°C a 85°C
• Profilo di bassa perdita di inserzione ottimizzato per segnali PAM4 ad alta velocità

La faccia terminale del connettore MPO-12/APC presenta una lucidatura angolata a 8 gradi, che minimizza le riflessioni ottiche posteriori che possono causare instabilità del trasmettitore e errori di bit nei collegamenti ad alta velocità. A differenza dei connettori Ultra Physical Contact (UPC) tipicamente utilizzati in applicazioni a velocità inferiori, l'APC garantisce una perdita di ritorno ≥35 dB, fondamentale per 100G PAM4 e oltre. La topologia di Tipo-B (crossover) del cavo mappa le lane di trasmissione su un'estremità alle lane di ricezione sul transceiver opposto – la lane 1 (trasmissione) si collega alla lane 12 (ricezione), la lane 2 alla lane 11, ecc. Questo corrisponde al pinout MPO standard raccomandato da IEC 61754-7 per l'interconnessione diretta senza adattatori esterni.

• Collegamenti switch-to-switch: Collega switch OSFP dual-port (800G) utilizzando due porte MPO-12/APC per un throughput aggregato su distanze maggiori.
• Switch-to-adapter: Collega schede di rete NVIDIA ConnectX-7 o DPU BlueField-3 tramite transceiver OSFP o QSFP112 a distanze estese.
• Architetture spine-leaf nei data center che richiedono una portata multimodale di 50 metri (con fino a 4 giunzioni di connettori).
• High-performance computing (HPC) e disaggregazione dello storage con estensioni del fabric NVLink.
• Aggregazione end-of-row dove è richiesta la portata massima OM3 (30m) per una progettazione topologica ottimale.

Progettato e validato per un'interoperabilità senza interruzioni con transceiver e hardware di rete NVIDIA. Compatibile con:

Nota: Il cavo è strettamente compatibile con connettori MPO-12/APC. Non accoppiare con connettori MPO-12/UPC (guscio blu) poiché la discrepanza di lucidatura può causare danni fisici e degradazione del segnale.

NVIDIA offre diverse lunghezze per adattarsi a varie densità di rack e interconnessioni di campus. Il MFP7E10-N030 rappresenta la lunghezza massima per la fibra OM3 all'interno della serie:

Tutti i cavi condividono specifiche meccaniche e ottiche identiche ad eccezione della tolleranza di lunghezza (per lunghezze ≥5 m, la tolleranza è +2% x L / -0). Per installazioni che richiedono distanze superiori a 30 metri, considerare il MFP7E10-N050 che utilizza fibra OM4 per raggiungere 50m di portata.

• Validazione end-to-end: Ogni cavo è abbinato a transceiver NVIDIA per garantire interoperabilità e margini di collegamento.
• Basso costo totale di proprietà: Il design passivo elimina il consumo energetico, riducendo il carico di raffreddamento nei data center.
• Durata e sicurezza: Il rivestimento LSZH minimizza i fumi tossici in caso di incendio; classificato OFNR per installazioni verticali.
• Produzione di precisione: Connettori APC lucidati in fabbrica con geometria costante garantiscono una bassa perdita ripetibile.
• Garanzia e supporto: La compatibilità diretta con NVIDIA riduce la complessità della risoluzione dei problemi.

• Non rimuovere i tappi antipolvere fino al momento dell'installazione per evitare la contaminazione delle facce terminali ottiche.
• Evitare di superare il raggio di curvatura minimo di 30 mm; curve strette possono causare perdite per micro-curvatura e danni permanenti alla fibra.
• Sebbene il cavo sia non conduttivo e insensibile all'ESD, si accoppia con transceiver sensibili all'ESD – seguire le normali precauzioni ESD durante la manipolazione.
• Non mescolare mai connettori MPO-12/APC (guscio verde) con connettori MPO-12/UPC (guscio blu); le lucidature non corrispondenti non si allineeranno correttamente e potrebbero danneggiare i pin di allineamento.
• Utilizzare solo alcool isopropilico e salviette prive di lanugine o pulitori MPO dedicati per la pulizia della ghiera.

Hong Kong Starsurge Group Co., Limited è un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo software personalizzato, supporto multilingue e consegne globali. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.

Partner Ufficiale NVIDIA: Starsurge fornisce cavi, transceiver e componenti di rete NVIDIA originali con trasparenza completa della catena di approvvigionamento e consegna rapida.

• Confermare il tipo di connettore: MPO-12/APC (femmina) su entrambe le estremità – guscio verde.
• Verificare la distanza del collegamento: 30m è la portata massima OM3; per distanze maggiori considerare MFP7E10-N050 (OM4).
• Assicurarsi che i transceiver siano compatibili con la polarità crossover Tipo-B; le ottiche NVIDIA richiedono Tipo-B per il collegamento diretto.
• Verificare che i pannelli di permutazione, se utilizzati, siano anch'essi MPO/APC e mantengano la mappatura della polarità.
• Disporre di pulitori MPO e tappi antipolvere appropriati per la manutenzione.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 dual-port per switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 per schede ConnectX-7
• Serie NVIDIA MFP7E20 – Cavi ottici attivi (AOC) per portate maggiori
• Adattatori bulkhead MPO-12/APC a MPO-12/APC – Per estensione e montaggio a pannello
• NVIDIA MFP7E10-N050 – Variante OM4 da 50m per applicazioni a portata estesa

• Nota Applicativa: Cavi Ottici e Connettori per InfiniBand NDR (disponibile dal supporto NVIDIA)
• IEC 61754-7: Dispositivi di interconnessione a fibra ottica – Famiglia di connettori MPO
• Telcordia GR-1435-CORE: Requisiti Generali per Connettori Ottici Multi-Fibra
