NVIDIA MFP7E10-N020 20m MPO APC Multimode Fiber Cable InfiniBand & Ethernet

La serie NVIDIA MFP7E10-Nxxx comprende cavi ottici multimode passivi con connettori MPO-12/APC, che sfruttano 8 fibre attive della matrice a 12 fibre.Il MFP7E10-N020 offre una lunghezza standard di 20 metri, ideale per le connessioni inter-rack che coprono più file o per collegare gli switch ai server a medie distanze.supporta trasmettitori OSFP a doppia porta da 800 Gb/s e moduli OSFP e QSFP112 a singola porta da 400 Gb/s. Il connettore lucidato ad angolo (APC) con lucidatura a 8 gradi riduce drasticamente il riflesso, garantendo l'integrità del segnale per la modulazione PAM4 utilizzata nelle architetture 50G, 100G per corsia.

Questa mappatura in fibra crossover di tipo B (pin 1 a pin 12) consente il collegamento diretto tra i ricevitori senza ulteriore gestione della polarità, semplificando la distribuzione.Ogni cavo è testato in fabbrica per soddisfare le specifiche Telcordia GR-1435 e IEC 61754-7, garantendo un'affidabilità pronta all'uso.

• Connettori femminili MPO-12/APC con fori di allineamento compatibili con pin di allineamento del ricevitore
• 8 fibre multimode attive (50/125 μm) con 4 fibre non utilizzate come elementi di resistenza
• Polarità crossover di tipo B: elimina la necessità di invertire il cordone del cerotto
• Giacca LSZH (Low Smoke Zero Halogen) /OFNR rotonda e flessibile
• Supporta i protocolli InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Meccanismo di bloccaggio spinta-tirata per il rilascio rapido e l'accoppiamento sicuro
• Temperatura di funzionamento: da 0°C a 70°C; conservazione: da -40°C a 85°C
• Profil di bassa perdita di inserimento ottimizzato per segnali PAM4 ad alta velocità

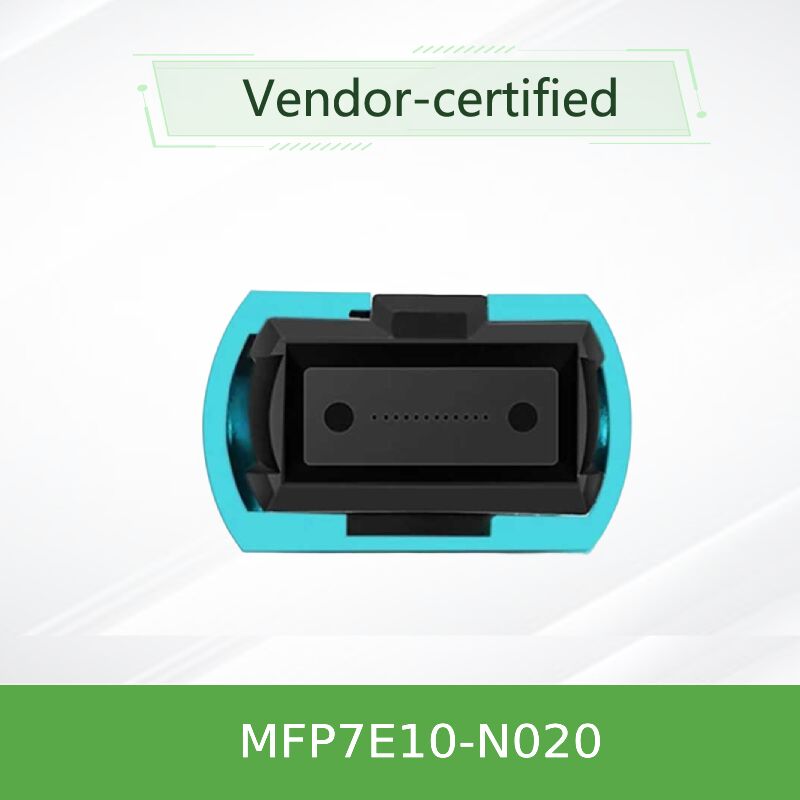

La faccia finale del connettore MPO-12/APC presenta una lucidatura ad angolo di 8 gradi, che riduce al minimo i riflessi ottici che possono causare instabilità del trasmettitore e errori di bit nei collegamenti ad alta velocità.A differenza dei connettori Ultra Physical Contact (UPC) tipicamente utilizzati in applicazioni a bassa velocità, APC garantisce una perdita di ritorno ≥35 dB, critica per 100G PAM4 e oltre.La topologia del tipo B (crossover) dei cavi mappare le corsie di trasmissione a un'estremità alle corsie di ricezione al transceiver opposto, corsia 2 a corsia 11, ecc. Questo corrisponde al pinout MPO standard raccomandato dalla IEC 61754-7 per l'interconnessione diretta senza adattatori esterni.

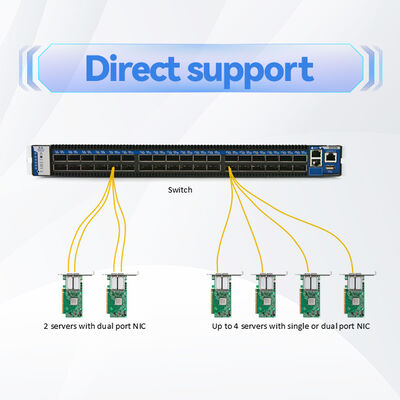

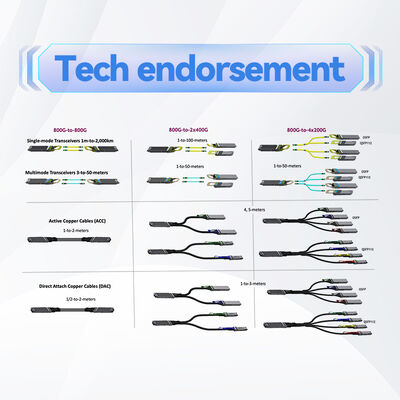

• Link switch-to-switch: collegare gli switch OSFP a doppia porta (800G) utilizzando due porte MPO-12/APC per il throughput aggregato.

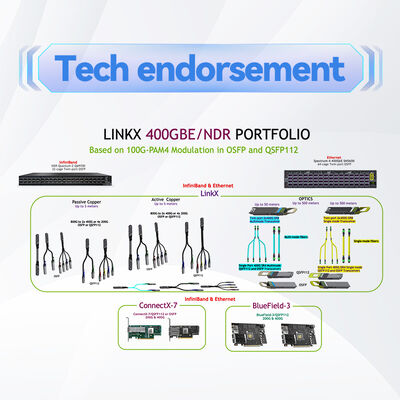

• Switch-to-adapter: collegare gli adattatori di rete NVIDIA ConnectX-7 o le DPU BlueField-3 tramite i transceiver OSFP o QSFP112.
• Architetture spine-leaf nei data center che richiedono una portata multimode di 50 metri (con fino a 4 giunzioni di connettore).
• Informatica ad alte prestazioni (HPC) e disaggregazione dello storage con estensioni NVLink.
• Collegamenti tra file in cui la lunghezza di 15 metri è insufficiente e 20 metri forniscono una gestione ottimale dei cavi.

Progettato e convalidato per l'interoperabilità senza soluzione di continuità con i ricevitori NVIDIA e l'hardware di rete.

Nota: il cavo è strettamente compatibile con i connettori MPO-12/APC. Non accoppiarsi con i connettori MPO-12/UPC (shell blu) in quanto la disadattamento della lucidatura può causare danni fisici e degrado del segnale.

NVIDIA offre lunghezze multiple per adattarsi a varie densità di rack e interconnessioni del campus.

Tutti i cavi hanno le stesse specifiche meccaniche e ottiche, ad eccezione della tolleranza di lunghezza (per lunghezze ≥ 5 m, la tolleranza è +2% x L / -0).

• Validazione end-to-end:Ogni cavo è accoppiato con i ricevitori NVIDIA per garantire l'interoperabilità e i margini di collegamento.
• Basso costo totale di proprietà:La progettazione passiva elimina il consumo di energia, riducendo le spese di raffreddamento nei data center.
• Durabilità e sicurezza:La giacca LSZH riduce al minimo i fumi tossici in caso di incendio; OFNR indicato per gli impianti riser.
• Fabbricazione di precisioneI connettori APC lucidati in fabbrica con una geometria coerente garantiscono perdite ridotte ripetibili.
• Garanzia e assistenza:La compatibilità diretta con NVIDIA riduce la complessità della risoluzione dei problemi.

• Non rimuovere i tappi antipolvere fino al momento dell'installazione per evitare la contaminazione delle finestre ottiche.
• Evitare di superare il raggio minimo di piegatura di 30 mm; le piegature strette possono causare perdite di micro-piegatura e danni permanenti alle fibre.
• Sebbene il cavo sia non conduttivo e non sensibile agli ESD, si accoppia con trasmettitori sensibili agli ESD. Seguire le precauzioni ESD standard durante la manipolazione.
• Non mescolare mai i connettori MPO-12/APC (conchiglia verde) con i connettori MPO-12/UPC (conchiglia blu); i lucidanti non abbinati non funzioneranno correttamente e potrebbero danneggiare i perni di allineamento.
• Per la pulizia delle ferrule utilizzare solo asciugamani con alcol isopropilico e senza peli o detergenti MPO dedicati.

Hong Kong Starsurge Group Co., Limited è un fornitore basato sulla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.La società fornisce ai clienti di tutto il mondo prodotti tra cui switch di rete, NIC, punti di accesso wireless, controller, cavi e attrezzature di rete correlate.produzioneL'azienda offre anche soluzioni IoT, sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e distribuzione globale.Con un approccio orientato al clienteStarsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire infrastrutture di rete efficienti, scalabili e affidabili.

Partner ufficiale NVIDIA:Starsurge fornisce cavi, transceiver e componenti di rete NVIDIA originali con piena trasparenza della catena di approvvigionamento e consegna rapida.

• Confermare il tipo di connettore: MPO-12/APC (femminile) su entrambe le estremità
• Verificare la distanza di collegamento: 20 m sono all'interno della portata OM3 (≤ 30 m) e supportano una portata completa di 50 m se OM4 è utilizzato per varianti più lunghe.
• Assicurarsi che i ricevitori siano compatibili con la polarità crossover di tipo B; l'ottica NVIDIA richiede il tipo B per l'attacco diretto.
• Controllare che i pannelli di patch, se utilizzati, siano anche MPO/APC e mantenere la mappatura della polarità.
• Tenere in magazzino per la manutenzione gli appropriati detergenti MPO e i tappi antipolvere.

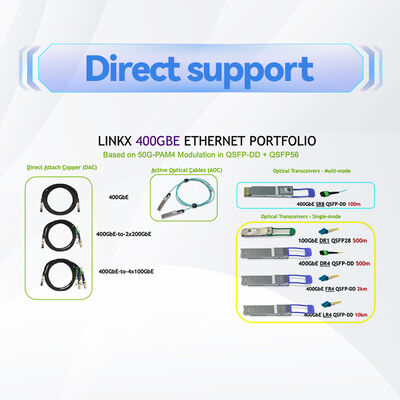

• NVIDIA MMA4Z00-NSTransceiver OSFP 800G DR8 a doppia porta per switch
• NVIDIA MMA1Z00-NS400 QSFP112 400G DR4 transceiver per adattatori ConnectX-7

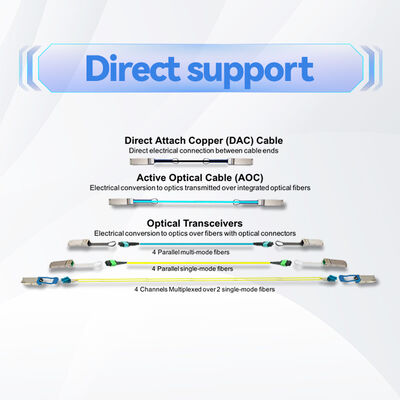

• Serie NVIDIA MFP7E20Cable ottico attivo (AOC) per una maggiore portata
• Adattatori di paratia MPO-12/APC a MPO-12/APCPer estensione e montaggio di pannelli

• Nota di applicazione: Cavi ottici e connettori per NDR InfiniBand (disponibile dal supporto NVIDIA)
• IEC 61754-7: Dispositivi di interconnessione in fibra ottica
• Telcordia GR-1435-CORE: Requisiti generici per i connettori ottici a fibre multiple
