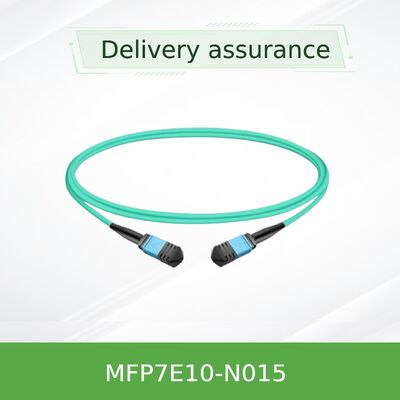

NVIDIA MFP7E10-N015 15m MPO APC Multimode Fiber Cable InfiniBand & Ethernet

La serie NVIDIA MFP7E10-Nxxx comprende cavi ottici passivi multimodali con connettori MPO-12/APC, che utilizzano 8 fibre attive su un array di 12 fibre. Il MFP7E10-N015 offre una lunghezza standard di 15 metri, ideale per connessioni inter-rack all'interno di file o per distanze moderate tra switch e server. Progettato specificamente per l'ecosistema di rete ad alta velocità di NVIDIA, supporta transceiver OSFP dual-port da 800 Gb/s, nonché moduli OSFP single-port e QSFP112 da 400 Gb/s. Il connettore Angled Polished Connector (APC) con lucidatura a 8 gradi riduce drasticamente il riflesso posteriore, garantendo l'integrità del segnale per la modulazione PAM4 utilizzata nelle architetture a 50G, 100G per corsia.

Questa mappatura delle fibre crossover di Tipo B (pin 1 a pin 12) consente il collegamento diretto tra transceiver senza gestione aggiuntiva della polarità, semplificando l'installazione. Ogni cavo è testato in fabbrica per soddisfare le specifiche Telcordia GR-1435 e IEC 61754-7, garantendo affidabilità "out-of-the-box".

• Connettori femmina MPO-12/APC con fori di allineamento – compatibili con i pin di allineamento del transceiver
• 8 fibre multimodali attive (50/125 µm) con 4 fibre inutilizzate come elementi di rinforzo
• Polarità Crossover Tipo-B: elimina la necessità di inversione del cavo patch
• Rivestimento flessibile rotondo LSZH (Low Smoke Zero Halogen) / OFNR – colore aqua per identificazione multimodale
• Supporta i protocolli InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Meccanismo di blocco push-pull per sgancio rapido e accoppiamento sicuro
• Temperatura operativa: 0°C a 70°C; stoccaggio: -40°C a 85°C
• Profilo di bassa perdita di inserzione ottimizzato per segnali PAM4 ad alta velocità

La faccia terminale del connettore MPO-12/APC presenta una lucidatura angolata a 8 gradi, che minimizza i riflessi ottici posteriori che possono causare instabilità del trasmettitore e errori di bit nei collegamenti ad alta velocità. A differenza dei connettori Ultra Physical Contact (UPC) tipicamente utilizzati in applicazioni a velocità inferiori, l'APC garantisce una perdita di ritorno ≥35 dB, fondamentale per 100G PAM4 e oltre. La topologia di Tipo B (crossover) del cavo mappa le corsie di trasmissione a un'estremità alle corsie di ricezione nel transceiver opposto – la corsia 1 (trasmissione) si collega alla corsia 12 (ricezione), la corsia 2 alla 11, ecc. Questo corrisponde al pinout MPO standard raccomandato da IEC 61754-7 per l'interconnessione diretta senza adattatori esterni.

• Collegamenti switch-to-switch: Collega switch OSFP dual-port (800G) utilizzando due porte MPO-12/APC per throughput aggregato.
• Switch-to-adapter: Collega schede di rete NVIDIA ConnectX-7 o DPU BlueField-3 tramite transceiver OSFP o QSFP112.
• Architetture spine-leaf nei data center che richiedono una portata multimodale di 50 metri (con fino a 4 giunzioni di connettore).
• High-performance computing (HPC) e disaggregazione dello storage con estensioni del fabric NVLink.
• Collegamenti inter-rack dove la lunghezza di 10 metri è insufficiente e i 15 metri forniscono una gestione ottimale del gioco.

Progettato e validato per un'interoperabilità senza interruzioni con transceiver e hardware di rete NVIDIA. Compatibile con:

Nota: Il cavo è strettamente compatibile con connettori MPO-12/APC. Non accoppiare con connettori MPO-12/UPC (guscio blu) poiché la discrepanza di lucidatura può causare danni fisici e degradazione del segnale.

NVIDIA offre diverse lunghezze per adattarsi a varie densità di rack e interconnessioni di campus. Il MFP7E10-N015 è la scelta consigliata per campate inter-rack medie:

Tutti i cavi condividono specifiche meccaniche e ottiche identiche tranne la tolleranza di lunghezza (per lunghezze ≥5 m, la tolleranza è +2% x L / -0).

• Validazione end-to-end: Ogni cavo è abbinato a transceiver NVIDIA per garantire interoperabilità e margini di collegamento.
• Basso costo totale di proprietà: Il design passivo elimina il consumo energetico, riducendo il carico di raffreddamento nei data center.
• Durabilità e sicurezza: Il rivestimento LSZH minimizza i fumi tossici in caso di incendio; OFNR classificato per installazioni in montanti.
• Produzione di precisione: Connettori APC lucidati in fabbrica con geometria costante garantiscono una bassa perdita ripetibile.
• Garanzia e supporto: La compatibilità diretta NVIDIA riduce la complessità della risoluzione dei problemi.

• Non rimuovere i tappi antipolvere fino al momento dell'installazione per evitare la contaminazione delle facce terminali ottiche.
• Evitare di superare il raggio di curvatura minimo di 30 mm; curve strette possono causare perdite per micro-curvatura e danni permanenti alla fibra.
• Sebbene il cavo sia non conduttivo e insensibile all'ESD, si accoppia con transceiver sensibili all'ESD – seguire le normali precauzioni ESD durante la manipolazione.
• Non mescolare mai connettori MPO-12/APC (guscio verde) con connettori MPO-12/UPC (guscio blu); le lucidature non corrispondenti non si allineeranno correttamente e potrebbero danneggiare i pin di allineamento.
• Utilizzare solo alcool isopropilico e salviette prive di lanugine o pulitori MPO dedicati per la pulizia della ghiera.

Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo di software personalizzato, supporto multilingue e consegne globali. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.

Partner Ufficiale NVIDIA: Starsurge fornisce cavi, transceiver e componenti di rete NVIDIA originali con trasparenza completa della catena di approvvigionamento e consegna rapida.

• Confermare il tipo di connettore: MPO-12/APC (femmina) su entrambe le estremità – guscio verde.
• Verificare la distanza del collegamento: 15m rientra nella portata OM3 (≤30m) e supporta la portata completa di 50m se viene utilizzato OM4 per varianti più lunghe.
• Assicurarsi che i transceiver siano compatibili con la polarità crossover di Tipo-B; le ottiche NVIDIA richiedono Tipo-B per il collegamento diretto.
• Verificare che i pannelli di permutazione, se utilizzati, siano anch'essi MPO/APC e mantengano la mappatura della polarità.
• Tenere a disposizione pulitori MPO e tappi antipolvere appropriati per la manutenzione.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 dual-port per switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 per schede ConnectX-7
• Serie NVIDIA MFP7E20 – Cavi ottici attivi (AOC) per lunghezze maggiori
• Adattatori bulkhead MPO-12/APC a MPO-12/APC – Per estensione e montaggio a pannello

• Nota Applicativa: Cavi Ottici e Connettori per InfiniBand NDR (disponibile dal supporto NVIDIA)
• IEC 61754-7: Dispositivi di interconnessione a fibra ottica – Famiglia di connettori MPO
• Telcordia GR-1435-CORE: Requisiti Generici per Connettori Ottici Multi-Fibra
