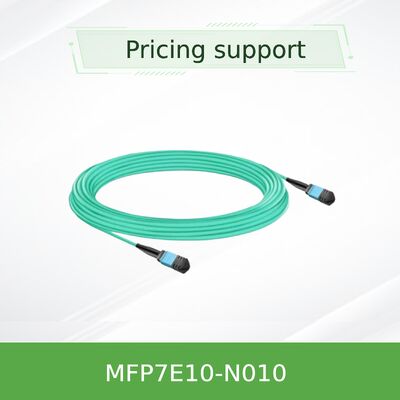

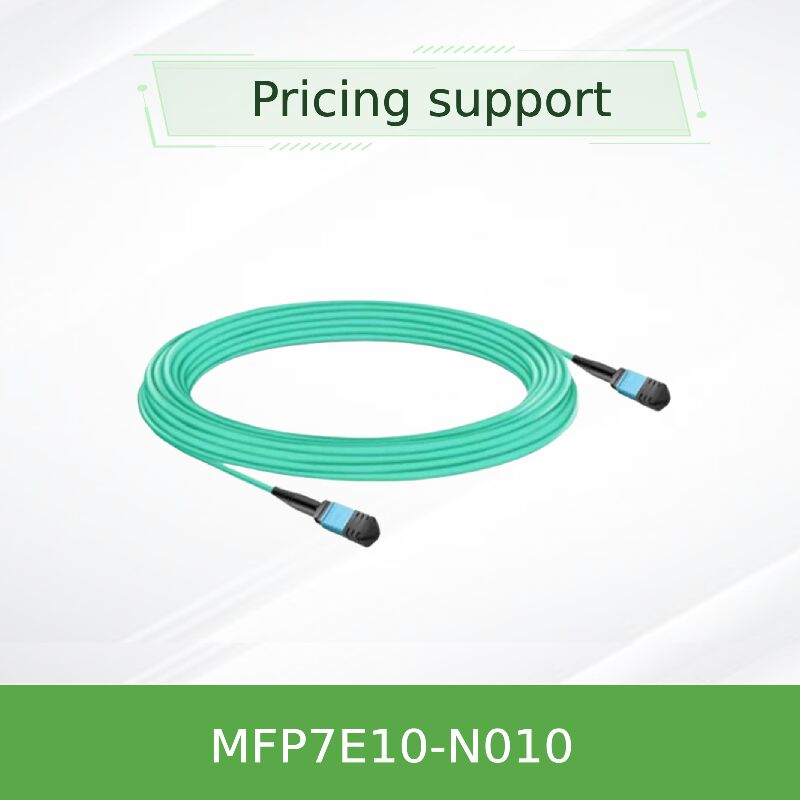

Cavo in Fibra Multimodale MPO APC NVIDIA MFP7E10-N010 da 10m InfiniBand & Ethernet

La serie NVIDIA MFP7E10-Nxxx comprende cavi multimodali ottici passivi con connettori MPO-12/APC, che sfruttano 8 fibre attive su un array di 12 fibre. Il MFP7E10-N010 offre una lunghezza standard di 10 metri, ideale per connessioni da switch top-of-rack (ToR) a server all'interno dei rack o tra file adiacenti. Progettato specificamente per l'ecosistema di rete ad alta velocità di NVIDIA, supporta transceiver OSFP dual-port da 800 Gb/s, nonché moduli OSFP single-port e QSFP112 da 400 Gb/s. Il connettore Angled Polished Connector (APC) con lucidatura a 8 gradi riduce drasticamente la riflessione posteriore, garantendo l'integrità del segnale per la modulazione PAM4 utilizzata nelle architetture a 50G, 100G per corsia.

Questa mappatura delle fibre crossover di Tipo B (pin 1 a pin 12) consente il collegamento diretto tra transceiver senza gestione aggiuntiva della polarità, semplificando l'installazione. Ogni cavo è testato in fabbrica per soddisfare le specifiche Telcordia GR-1435 e IEC 61754-7, garantendo affidabilità immediata.

• Connettori femmina MPO-12/APC con fori di allineamento – compatibili con i pin di allineamento del transceiver
• 8 fibre multimodali attive (50/125 µm) con 4 fibre inutilizzate come elementi di rinforzo
• Polarità Crossover Tipo-B: elimina la necessità di inversione del cavo di permutazione
• Rivestimento flessibile rotondo LSZH (Low Smoke Zero Halogen) / OFNR – colore aqua per identificazione multimodale
• Supporta i protocolli InfiniBand NDR, Ethernet 400GbE/800GbE e NVLink
• Meccanismo di blocco push-pull per sgancio rapido e accoppiamento sicuro
• Temperatura operativa: 0°C a 70°C; stoccaggio: -40°C a 85°C
• Profilo di bassa perdita di inserzione ottimizzato per segnali PAM4 ad alta velocità

La faccia terminale del connettore MPO-12/APC presenta una lucidatura angolata a 8 gradi, che minimizza le riflessioni ottiche posteriori che possono causare instabilità del trasmettitore e errori di bit nei collegamenti ad alta velocità. A differenza dei connettori Ultra Physical Contact (UPC) tipicamente utilizzati in applicazioni a velocità inferiori, l'APC garantisce una perdita di ritorno ≥35 dB, fondamentale per 100G PAM4 e oltre. La topologia di Tipo B (crossover) del cavo mappa le corsie di trasmissione su un'estremità alle corsie di ricezione sul transceiver opposto – la corsia 1 (trasmissione) si collega alla corsia 12 (ricezione), la corsia 2 alla corsia 11, ecc. Questo corrisponde al pinout MPO standard raccomandato dalla IEC 61754-7 per l'interconnessione diretta senza adattatori esterni.

• Collegamenti switch-to-switch: Collega switch OSFP dual-port (800G) utilizzando due porte MPO-12/APC per un throughput aggregato.
• Switch-to-adapter: Collega schede di rete NVIDIA ConnectX-7 o DPU BlueField-3 tramite transceiver OSFP o QSFP112.
• Architetture spine-leaf nei data center che richiedono una portata multimodale di 50 metri (con fino a 4 giunzioni di connettore).
• High-performance computing (HPC) ed estensioni del fabric NVLink per la disaggregazione dello storage.

Progettato e validato per un'interoperabilità senza interruzioni con transceiver e hardware di rete NVIDIA. Compatibile con:

Nota: Il cavo è strettamente compatibile con connettori MPO-12/APC. Non accoppiare con connettori MPO-12/UPC (guscio blu) poiché la discrepanza di lucidatura può causare danni fisici e degradazione del segnale.

NVIDIA offre diverse lunghezze per adattarsi a diverse densità di rack e interconnessioni di campus. Scegliere in base ai requisiti di portata esatti:

Tutti i cavi condividono specifiche meccaniche e ottiche identiche tranne la tolleranza di lunghezza (±2% per L≥5m).

• Validazione end-to-end: Ogni cavo è abbinato a transceiver NVIDIA per garantire interoperabilità e margini di collegamento.
• Basso costo totale di proprietà: Il design passivo elimina il consumo energetico, riducendo il carico di raffreddamento nei data center.
• Durata e sicurezza: Il rivestimento LSZH minimizza i fumi tossici in caso di incendio; OFNR classificato per installazioni verticali.
• Produzione di precisione: Connettori APC lucidati in fabbrica con geometria costante garantiscono una bassa perdita ripetibile.
• Garanzia e supporto: La compatibilità diretta con NVIDIA riduce la complessità della risoluzione dei problemi.

Hong Kong Starsurge Group fornisce servizi completi di supply chain, inclusi acquisti in blocco, etichettatura personalizzata e spedizioni in tutto il mondo. Il nostro team tecnico assiste nella pianificazione della polarità, nei calcoli del budget di collegamento e nella validazione dell'installazione. Per richieste di RMA o compatibilità firmware, contattare il nostro desk di supporto all'indirizzo networking-support@nvidia.com o contattare direttamente il proprio rappresentante di vendita Starsurge.

• Non rimuovere i tappi antipolvere fino al momento dell'installazione per evitare la contaminazione delle facce terminali ottiche.
• Evitare di superare il raggio di curvatura minimo di 30 mm; curve strette possono causare perdite per micro-curvatura e danni permanenti alla fibra.
• Sebbene il cavo sia non conduttivo e insensibile all'ESD, si accoppia con transceiver sensibili all'ESD – seguire le normali precauzioni ESD durante la manipolazione.
• Non mescolare mai connettori MPO-12/APC (guscio verde) con connettori MPO-12/UPC (guscio blu); lucidature non corrispondenti non si allineeranno correttamente e potrebbero danneggiare i pin di allineamento.
• Utilizzare solo alcool isopropilico e salviette prive di lanugine o pulitori MPO dedicati per la pulizia della ghiera.

Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Fondata nel 2008, l'azienda serve clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, access point wireless, controller, cavi e apparecchiature di rete correlate. Supportata da un team di vendita e tecnico esperto, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e impresa. L'azienda offre anche soluzioni IoT, sistemi di gestione di rete, sviluppo software personalizzato, supporto multilingue e consegne globali. Con un approccio incentrato sul cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.

Partner Ufficiale NVIDIA: Starsurge fornisce cavi, transceiver e componenti di rete NVIDIA originali con trasparenza completa della supply chain e consegne rapide.

• Confermare il tipo di connettore: MPO-12/APC (femmina) su entrambe le estremità – guscio verde.
• Verificare la distanza del collegamento: OM3 supporta fino a 30m; OM4 supporta fino a 50m (con 4 connessioni).
• Assicurarsi che i transceiver siano compatibili con la polarità crossover Tipo-B; le ottiche NVIDIA richiedono Tipo-B per il collegamento diretto.
• Verificare che i pannelli di permutazione, se utilizzati, siano anch'essi MPO/APC e mantengano la mappatura della polarità.
• Tenere a disposizione pulitori MPO e tappi antipolvere appropriati per la manutenzione.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 dual-port per switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 per schede ConnectX-7
• Serie NVIDIA MFP7E20 – Cavi ottici attivi (AOC) per portate maggiori
• Adattatori bulkhead MPO-12/APC a MPO-12/APC – Per estensione e montaggio a pannello
