NVIDIA MFP7E20-N010 10m Passive Fiber Splitter Cable. MPO-12/APC a 2xMPO-12/APC per 400G/800G InfiniBand
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MFP7E20-N010 | Forma materiale: | Filo tondo |
|---|---|---|---|
| Consentito resistenza alla trazione: | 1000N <10000n | Certificazione: | RoHS, CE, ISO9001, VDE, CCC |
| materiale della guaina: | PVC | Lunghezza: | 10m |
| Velocità dati: | 400 GB/s | Origine: | India / Israele / Cina |
| Evidenziare: | NVIDIA 10m cavo splitter a fibra passiva,MPO-12 APC 400G InfiniBand,NVIDIA MPO-12 splitter con garanzia |
||
Descrizione di prodotto

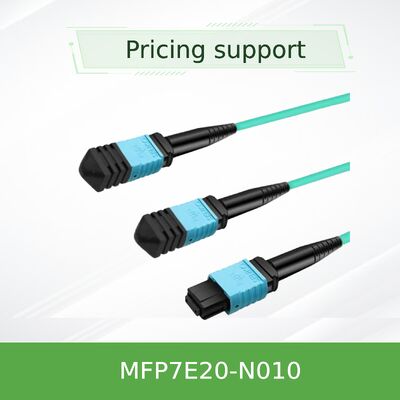

NVIDIA MFP7E20-N010 10m Cavo di divisione ottica
MPO-12/APC a MPO-12/APC doppio.
L'NVIDIA MFP7E20-N010 è un cavo splitter a fibra passiva progettato con precisione per ambienti di data center ad alta densità 400Gb/s e 800Gb/s.Consente una connettività senza soluzione di continuità da trasmettitori OSFP a doppia porta a due trasmettitori OSFP o QSFP112 a 400Gb/s, supportando NDR InfiniBand e applicazioni 400GbE con portata di 10 metri.
Fatti chiave in sintesi
| Numero del prodotto | MFP7E20-N010 |
| Lunghezza del cavo | 10 metri (32,8 piedi) |
| Tipo di connettore | 1x MPO-12/APC (femminile) a 2x MPO-12/APC (femminile) |
| Tipo di fibra | 8 fibre multimode 50/125μm (OM3 per ≤ 30m, OM4 per > 30m) |
| Applicazione | Split OSFP a doppia porta (800G) a doppia OSFP/QSFP112 a 400G |
| Classificazione della giacca | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
Visualizzazione del prodotto
L'NVIDIA MFP7E20-N010 fa parte della famiglia di cavi splitter ottici passivi della serie MFP7E20, specificamente progettati per le reti InfiniBand NDR e Ethernet 400G di prossima generazione.Questo cavo di 10 metri presenta un2 configurazione fan-out, convertendo un connettore MPO-12/APC in due connettori MPO-12/APC,che consente agli trasceiver OSFP a doppia porta (800Gb/s) di connettersi a due trasceiver separati a 400Gb/s (OSFP o QSFP112) negli adattatori ConnectX-7 o nelle DPU BlueField-3.
Utilizzando 8 fibre attive (4 trasmettono, 4 ricevono) con cablaggio crossover di tipo B, il cavo garantisce una corretta mappatura della corsia (Pin 1 → Pin 12) per un'integrità ottimale del segnale.La lucidatura a contatto fisico angolare (APC) (angolo di 8 gradi) riduce al minimo il riflesso ottico, critica per gli schemi di modulazione PAM4 ad alta velocità utilizzati nella trasmissione 200G per corsia.
Caratteristiche chiave

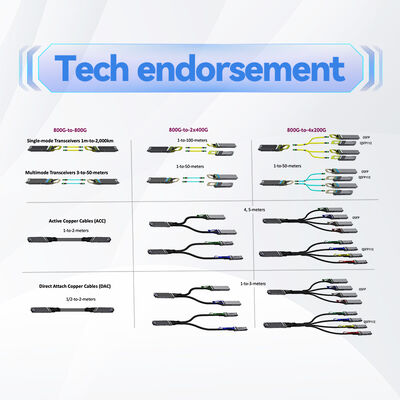

- 12 Progettazione di spaccatore a ventole:Converte un OSFP a doppia porta (800G) in due collegamenti 400G indipendenti.
- Connettori MPO-12/APC:La lucidatura angolare (8°) riduce il riflesso per una qualità del segnale superiore nei collegamenti ottici ad alta velocità.
- Cavi incrociati di tipo BGarantisce il corretto allineamento della corsia (Pin 1 a Pin 12) per ogni assegnazione di corsia ottica del ricevitore.
- 8 Fibre attive:4 fibre per trasmettere, 4 per ricevere; 4 fibre inattive fungono da elementi di forza.
- Costruzioni di alta resistenza:Giacca LSZH rotonda flessibile con attacco push-pull per una facile installazione e rilascio.
- Compliance del settore:Risponde agli standard di affidabilità IEC 61754-7, GR-1435 e Telcordia.
- Agnostico del protocollo:Supporta i protocolli InfiniBand NDR/HDR, Ethernet 400GbE e NVLink.
Tecnologia ottica e integrità del segnale
Il MFP7E20-N010 utilizza connettori MPO-12/APC con una faccia terminale ad angolo di 8 gradi.prevenzione della distorsione del segnale causata dalla luce riflessa che rientra nella sorgente laserCiò è particolarmente critico per la modulazione PAM4 utilizzata nella trasmissione 200G per corsia, dove il rapporto segnale-rumore è fondamentale.
Lo schema di crossover di tipo B garantisce che la fibra di trasmissione dalla corsia 1 sul lato dell'interruttore sia allineata al fotodetettore ricevente sulla corsia 12 sul lato dell'adattatore,mantenere una corretta mappatura del canale ottico attraverso il collegamento.
Perdita di inserimento:≤ 0,35 + 0,0004 x L (dB) dove L = lunghezza in metri, garantendo prestazioni prevedibili su una distanza di 10 m.
Disposizioni tipiche

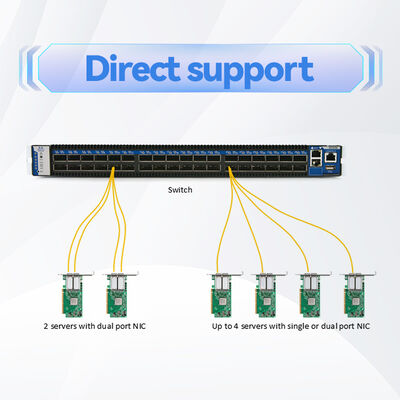

- Connessioni foglia-spina dorsale:Connessione di switch NVIDIA Quantum-2 (con OSFP a doppia porta) a nodi di calcolo con adattatori ConnectX-7.
- Gruppi di formazione sull'IA:Collegamento di porte di commutazione 800G a doppie interfacce server GPU 400G.
- Sistemi di stoccaggio:Interconnessione di storage ad alte prestazioni con le DPU BlueField-3.
- Data Center Top-of-Rack:Distribuzione da switch core ad alta densità a switch o server ToR multipli.
- Ambienti multi-protocollo:Tessuti misti InfiniBand ed Ethernet utilizzando trasmettitori compatibili.

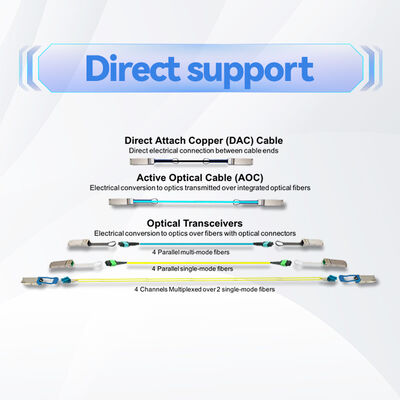

Compatibilità e accoppiamento dei ricevitori
L'MFP7E20-N010 è progettato per funzionare con il portafoglio di ricevitori ottici ad alta velocità di NVIDIA:
| Finale | Trasmettitori compatibili | Applicazione |
|---|---|---|
| End singolo MPO-12/APC | MMA4Z00-NS (OSFP DR8 a doppia porta) | lato dell'interruttore (800G) |
| Doppio MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | lato dell'adattatore (400G ciascuno) |
Nota: entrambe le porte di un transceiver OSFP a doppia porta devono utilizzare lo stesso tipo di cavo (entrambi splitter o entrambi dritti).

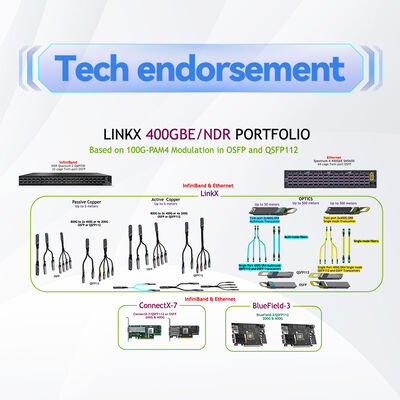

Matrice di compatibilità
| Piattaforma | Compatibilità |
|---|---|
| Serie NVIDIA Quantum-2 QM9700/QM9790 | ✓ Sì (con trasmettitori OSFP a doppia porta) |
| Adaptatori NVIDIA ConnectX-7 | ✓ Sì (con gabbie OSFP o QSFP112) |
| DPU NVIDIA BlueField-3 | ✓ Sì (con trasmettitori e ricevitori appropriati) |
| Commutatori 400G di terze parti | ✓ Quando si utilizzano trasmettitori 400G OSFP/QSFP112 compatibili |
Specifiche tecniche
| Categoria | Dettaglio |
|---|---|
| Numero della parte | MFP7E20-N010 |
| Descrizione | NVIDIA cavo a fibra passiva, MMF, MPO-12/APC a 2x MPO-12/APC, 10m |
| Tipo di connettore | MPO-12/APC femmina (entrambe le estremità), conchiglia verde |
| Numero di fibre | 8 fibre attive (4 Tx, 4 Rx) + 4 componenti di forza inattiva |
| Tipo di fibra | Multimodo 50/125μm (OM3 per ≤ 30m, OM4 per > 30m) |
| Lunghezza del cavo | 10 metri (tolleranza: +0,1/-0m) |
| Diametro del cavo | 3.0 ± 0,2 mm |
| Raggio minimo di piegatura | 30 mm (ovunque sul cavo) |
| Materiale della giacca | LSZH (Low Smoke Zero Halogen), OFNR, Acqua color |
| Perdita di inserimento (IL) | ≤ 0,35 + 0,0004 x L dB (L = lunghezza in metri) |
| Perdita di rendimento (RL) | ≥ 35 dB |
| Topologia del cablaggio | incrociato (tipo B) |
| Temperatura di funzionamento | 0°C a 70°C |
| Temperatura di conservazione | -40°C a 85°C |
| Umidità (operativa) | RH da 10% a 85% (non condensante) |
| Rispetto della normativa | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Classe di sicurezza del laser | Classe I (IEC 60825-1, 21 CFR 1040) |
| Conformità EMC | CE, FCC classe A, ICES, RCM, VCCI |
Guida alla selezione: opzioni di lunghezza della serie MFP7E20
| Numero della parte | Distanze | Caso d'uso tipico |
|---|---|---|
| MFP7E20-N003 | 3 metri | Connessioni per lo stesso scaffale |
| MFP7E20-N005 | 5 metri | Collegamenti con rack adiacenti |
| MFP7E20-N007 | 7 metri | All'interno delle connessioni di riga |
| MFP7E20-N010 | 10 metri | Righe incrociate / fine fila |
| MFP7E20-N015 | 15 metri | Collegamenti transversali |
| MFP7E20-N020 | 20 metri | Scaffalature multiple separate |
| MFP7E20-N030 | 30 metri | Rack di fine fila per i server |
| MFP7E20-N050 | 50 metri | Attraverso il data center (con OM4) |
Vantaggi di MFP7E20-N010
- Ottimizzazione della portata a 10 metri:Ideale per le distanze tipiche tra rack e rack nei moderni data center.
- Prestazioni NVIDIA-Qualified:Testato in fabbrica per garantire l'affidabilità e la conformità alle specifiche NDR di InfiniBand.
- Progettazione spaziale efficiente:La giacca rotonda flessibile da 3 mm con schede push-pull semplifica la gestione e l'installazione dei cavi.
- A prova di futuro:Supporta la modulazione PAM4 200G per fibra, pronta per le distribuzioni 1.6T di prossima generazione.
- Conformità alla sicurezza:La giacca LSZH riduce le emissioni tossiche in caso di incendio, ideale per spazi chiusi nei data center.
Servizio e supporto di Hong Kong Starsurge
Come fornitore esperto di infrastrutture di rete dal 2008, Starsurge garantisce che le vostre esigenze di cablaggio siano pienamente supportate:
- Cavi ottici NVIDIA originali con tracciabilità completa.
- Guida tecnica pre-vendita sulla lunghezza del cavo e sulla corrispondenza dei trasmettitori.
- Spedizioni globali con imballaggi sicuri.
- Assistenza post-vendita e assistenza in garanzia.
- Sconti per ordini di massa e richieste di lunghezza personalizzate sono benvenuti.
Lista di controllo dell'acquirente
- Verificare la compatibilità del transceiver (OSFP a doppia porta sul lato dell'interruttore, 400G OSFP/QSFP112 sul lato dell'adattatore).
- Confirmare il requisito di lunghezza del cavo: 10 m si adatta alla maggior parte delle distanze all'interno della fila.
- Assicurarsi che vengano utilizzati connettori MPO-12/APC (shell verde) - non compatibili con UPC (shell blu).
- Piano per l'impiego di strumenti di pulizia adeguati e per la gestione della copertura della polvere durante l'installazione.
- Controllare l'ambiente di funzionamento: da 0°C a 70°C, umidità 10-85% non condensante.
Precauzioni per la manipolazione e l' installazione
- Mantenere i tappi antipolverefino immediatamente prima dell'inserimento per evitare la contaminazione dei connettori.
- Sempre pulita.sia i connettori dei cavi che i recipienti dei ricevitori utilizzando adeguati detergenti ottici prima dell'accoppiamento.
- Evitare curve strette- mantenere un raggio di curva ≥ 30 mm per evitare danni alle fibre e perdite di segnale.
- Precauzioni ESD- mentre il cavo stesso è passivo, è collegato a trasmettitori sensibili all'ESD; utilizzare postazioni di lavoro a terra.
- Non mescolare i connettori APC e UPCLa differenza di angolo di 8° impedisce un corretto accoppiamento e può danneggiare i connettori.
- Tenere lontano dai liquidie polvere in eccesso.
Domande frequenti
R: La serie MFP7E20 è un cavo splitter 1:2 specificamente progettato per i ricevitori OSFP a doppia porta.che consente una porta di commutazione 800G di connettersi a due dispositivi 400GUn cavo tronco standard avrebbe una connettività uno a uno.
R: Sì, il cavo è protocollo-agnostico. Quando usato con i ricevitori appropriati, supporta 200G (usando 2 fibre per direzione) ed è retrocompatibile con velocità più basse,a condizione che i ricevitori utilizzino interfacce MPO-12/APC.
R: Sì, 10 m sono generalmente sufficienti per le connessioni all'interno della stessa fila o tra file adiacenti, tenendo conto della gestione dei cavi verticali e del routing dei vassoi aerei.
R: NVIDIA fornisce una garanzia limitata di 1 anno.
A: le estremità del cavo sono contrassegnate con "1" e "2" sulle coda del divisore per l'identificazione.nessun orientamento speciale è necessario oltre il collegamento dei connettori ai ricevitori.
