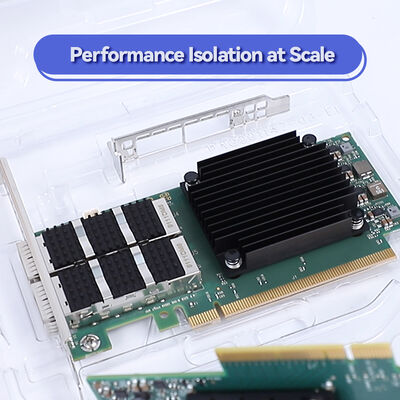

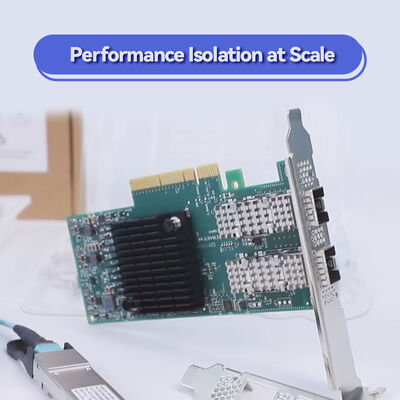

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Dual-Port InfiniBand Smart Adapter
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCX653106A-HDAT-SP |
| Documento: | connectx-6-infiniband.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Stato dei prodotti: | Azione | Applicazione: | Server |
|---|---|---|---|
| Condizione: | Nuovo e originale | Tipo: | Cablato |
| Velocità massima: | Fino a 200 GB/s | Connettore Ethernet: | QSFP56 |
| Modello: | MCX653106A-HDAT | Nome: | Cassaforte astuta ad alta velocità della scheda di rete 200gbe di MCX653106A-HDAT-SP Mellanox |
| Evidenziare: | NVIDIA ConnectX-6 adattatore Infiniband,Carta di rete Mellanox 200 Gb/s,adattatore intelligente InfiniBand a doppia porta |
||
Descrizione di prodotto

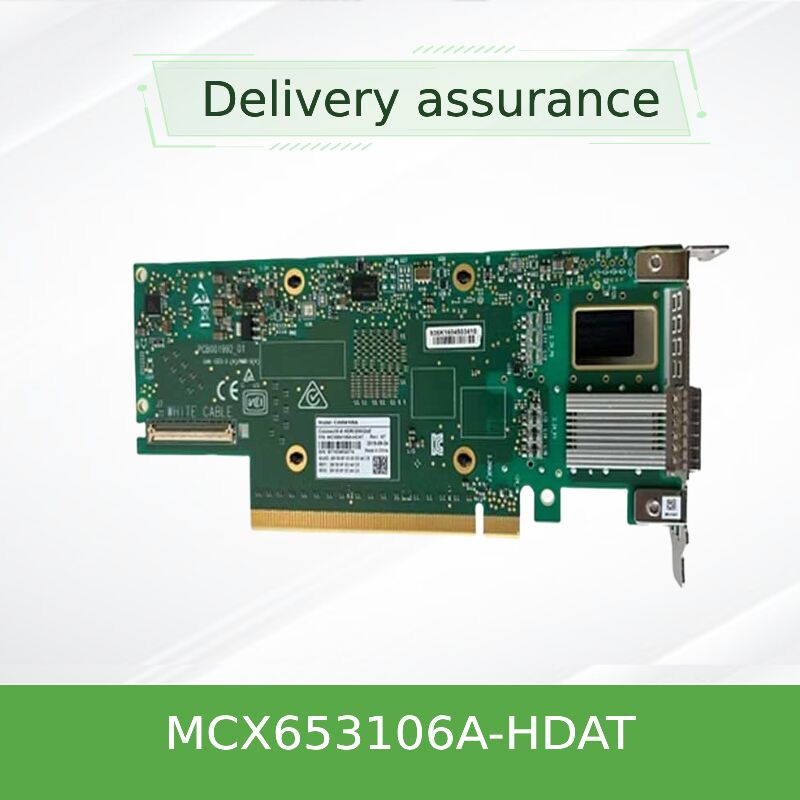

NVIDIA ConnectX-6 MCX653106A-HDAT
200 Gb/s Dual-Port HDR InfiniBand Smart Adapter
Questo adattatore PCIe 4.0 x16 fornisce 215 milioni di messaggi/sec e accelerazione basata su hardware per i data center più esigenti.
Visualizzazione del prodotto
NVIDIA ConnectX-6 MCX653106A-HDAT è un adattatore intelligente InfiniBand e Ethernet a doppia porta da 200 Gb/s, progettato come pietra angolare della piattaforma NVIDIA Quantum InfiniBand.Integra funzionalità avanzate come Remote Direct Memory Access (RDMA), NVMe over Fabrics (NVMe-oF) offloads, e crittografia a livello di blocco per ridurre drasticamente la CPU overhead.questo adattatore migliora la scalabilità e l' efficienza per l' elaborazione ad alte prestazioni, carichi di lavoro di apprendimento automatico e infrastrutture cloud a iperescala.
Caratteristiche chiave
- Trasmissione ultra elevata:connettività di 200 Gb/s per porta con una larghezza di banda aggregata massima di 200 Gb/s.
- Informatica in rete:Scarico dell'hardware per le operazioni collettive, abbinamento delle etichette MPI e protocollo di incontro.
- Crittografia a livello di blocco:Crittografia hardware a 256/512 bit XTS-AES per la sicurezza dei dati conforme al FIPS.
- Supporto PCIe 4.0:16 velocità di collegamento GT/s con piena compatibilità con PCIe 3.0/2.0/1.1.
- Tasso di trasmissione:Fino a 215 milioni di messaggi al secondo per prestazioni estremamente ridotte.
- Discarica di stoccaggio:NVMe-oF, T10-DIF e supporto per SRP, iSER, NFS RDMA.
- Virtualizzazione:SR-IOV con funzioni virtuali fino a 1K e ASAP2 per il discarico OVS.
Tecnologia di elaborazione in rete NVIDIA
ConnectX-6 integra gli unici motori di In-Network Computing di NVIDIA, scaricando le operazioni di comunicazione collettiva (come MPI all-reduce) dalla CPU al tessuto di rete.Questo riduce drasticamente la latenza e libera i cicli della CPU per l'elaborazione delle applicazioniCombinato con RDMA e mappatura avanzata della memoria (UMR), l'adattatore consente la comunicazione GPU Direct RDMA e peer-to-peer GPU attraverso la rete,Accelerazione dei cluster di formazione e delle simulazioni complesse dell'IA.
Disposizioni tipiche
- "Licenza" di calcolatori di alte prestazioni (HPC):Cluster su larga scala che eseguono simulazioni meteorologiche, dinamica dei fluidi computazionale e dinamica molecolare.
- AI e Machine Learning:Formazione distribuita di reti neurali profonde che richiedono un'elevata capacità di trasmissione e una bassa latenza.
- Centri dati aziendali:Obiettivi di storage NVMe-oF, accelerazione del database e infrastrutture virtualizzate.
- Nube iperscala:Ambienti multi-tenant che richiedono isolamento basato su hardware e QoS.
- Piattaforme raffreddate a liquido:Compatibile con i disegni di piastra fredda Intel Server System D50TNP per implementazioni ad alta densità.
Compatibilità
Sistema e CPU:x86, Power, Arm, GPU (con GPUDirect) e piattaforme basate su FPGA.
Interruttori:Completamente interoperabile con gli switch NVIDIA Quantum InfiniBand fino a 200Gb/s e gli switch Ethernet standard.

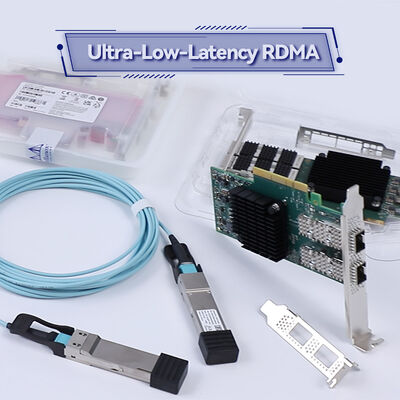

Cavi:Cavi in rame passivo, ottico attivo e DAC con connettori QSFP56.
Specifiche tecniche
| Parametro | Dettagli |
|---|---|
| Nome del prodotto | NVIDIA ConnectX-6 MCX653106A-HDAT |
| Velocità supportate | InfiniBand: 200/100/50/40/25/10/1Gb/s; Ethernet: 200/100/50/40/25/10/1GbE |
| Porte di rete | 2x QSFP56 |
| Interfaccia dell'host | PCIe Gen 4.0/3.0 x16 (supporta anche x8, x4, x2, x1) |
| Tasso dei messaggi | Fino a 215 milioni di messaggi/sec |
| Caratteristiche di InfiniBand | RDMA, XRC, DCT, ODP, controllo della congestione hardware, canali I/O 16M, 8 VL + VL15 |
| Scarico Ethernet | RoCE, LSO/LRO, somma di controllo di scarico, RSS/TSS, VXLAN/NVGRE/Geneva di scarico |
| Discariche di stoccaggio | NVMe-oF (obiettivo/iniziatore), T10-DIF, SRP, iSER, SMB Direct |
| Sicurezza | Hardware XTS-AES con crittografia a blocchi a 256/512 bit, conforme a FIPS |
| Gestione | NC-SI, MCTP su SMBus/PCIe, PLDM per monitor/firmware, I2C, JTAG |
| Dimensioni | 167.65 mm x 68.90 mm (senza parentesi) |
| Regolamento | Compatibilità RoHS, ODCC |
Nota: le specifiche si basano sulla documentazione disponibile.
Guida alla selezione: MCX653106A-HDAT
Questo modello è la variante QSFP56 a doppia porta nel fattore di forma stand-up PCIe. Supporta sia InfiniBand che Ethernet a velocità fino a 200Gb / s. Per le esigenze di singola porta, considera l'MCX653105A-HDAT.Per l'OCP 3.0 fattore di forma, fare riferimento alla serie MCX653436A-HDAT.
| Portos | Fattore di forma | OPN | Caso di utilizzo |
|---|---|---|---|
| 2x QSFP56 | PCIe Stand-up | MCX653106A-HDAT | Dual-port 200Gb/s per nodi HPC/AI ad alta disponibilità |
| 1x QSFP56 | PCIe Stand-up | MCX653105A-HDAT | 200Gb/s a porta singola per il calcolo standard |
| 2x QSFP56 | Socket Direct | MCX654106A-HCAT | Ottimizzazione del server multi-socket |
Vantaggi del ConnectX-6 MCX653106A-HDAT
- I/O a prova di futuro:La prontezza PCIe 4.0 garantisce larghezza di banda per le CPU e le GPU di nuova generazione.
- Sicurezza per impostazione predefinitaLa crittografia integrata conforme al sistema FIPS elimina la necessità di unità autocrittografanti.
- Consolidazione delle infrastrutture:Un adattatore supporta sia InfiniBand che Ethernet, semplificando l'inventario.
- Storage scalabile:I carichi completi NVMe-oF riducono il carico della CPU nelle architetture di archiviazione disaggregate.
Servizio e supporto
Sostenuti dall'esperiente team tecnico di Hong Kong Starsurge Group, forniamo:
- Assistenza alla configurazione pre-vendita per l'ambiente HPC o aziendale specifico.
- Spedizioni globali con tracciamento e confezioni sicure.
- Guida per l'aggiornamento del firmware e supporto per il download dei driver.
- Servizi di garanzia e RMA (le condizioni possono variare a seconda della regione).
Domande frequenti
D: Questa scheda è compatibile con gli switch Ethernet standard?
R: Sì, il MCX653106A-HDAT supporta sia InfiniBand che Ethernet. Può operare a 200/100/50/40/25/10/1GbE.
D: Supporta NVIDIA GPUDirect?
A: Assolutamente. Supporta GPUDirect RDMA e PeerDirect per la comunicazione diretta GPU-GPU sulla rete.
D: Qual è la differenza tra MCX653106A-HDAT e MCX653106A-ECAT?
R: Il suffisso -HDAT indica la variante ad alta velocità che supporta 200Gb/s, mentre -ECAT indica in genere una versione a bassa velocità (100Gb/s).
D: Posso utilizzare questa carta in uno slot PCIe Gen 3?
R: Sì, è retrocompatibile con PCIe Gen 3.0, ma la larghezza di banda sarà limitata a ~ 100Gb / s per porta a causa del bus più lento.
Precauzioni per l'installazione
- Assicurare un adeguato flusso d'aria; l'adattatore può richiedere un raffreddamento attivo in ambienti densi.
- Utilizzare solo moduli e cavi QSFP56 convalidati per il funzionamento a 200 Gb/s per evitare l'instabilità del collegamento.
- Controlla il supporto di bifurcazione di slot PCIe della scheda madre se utilizzi la variante Socket Direct.
- Confirmare il budget di potenza: la scheda attinge potenza dallo slot PCIe; i moduli ottici ad alta potenza potrebbero richiedere ulteriori considerazioni di potenza.
A proposito di Hong Kong Starsurge Group Co., Limited
Fondato nel 2008, il gruppo Starsurge di Hong Kong è un fornitore basato sulla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.Serviamo clienti in tutto il mondo con prodotti tra cui switch di reteIl nostro team di esperti di vendita e tecnici supporta settori come il governo, la sanità, la produzione, l'istruzione,FinanzaCon un approccio orientato al cliente, Starsurge si concentra su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire soluzioni efficienti, scalabili,e un'infrastruttura di rete affidabileOffriamo soluzioni IoT, sistemi di gestione della rete, sviluppo software personalizzato, supporto multilingue e consegna globale.
Fatti chiave in sintesi
Matrice di compatibilità
| Componente | Sostenuto? | Altre note |
|---|---|---|
| NVIDIA Quantum Switches | - Sì, sì. | Interoperabilità HDR completa a 200 Gb/s |
| Le schede madri PCIe Gen 4.0 | - Sì, sì. | Capacità di trasmissione di 200 Gbit/s |
| Schede madri PCIe Gen 3.0 | - Sì, sì. | Limitato a ~ 100Gb/s per porta |
| VMware vSphere | - Sì, sì. | Conducibili disponibili |
| Intel D50TNP raffreddato in liquido | SKU speciale | Esiste la versione della piastra fredda; conferma OPN |
Lista di controllo dell'acquirente
- Il server di conferma ha uno slot PCIe 4.0 x16 libero (fisico ed elettrico).
- Verificare la velocità del tessuto InfiniBand: questa scheda è HDR (200Gb/s) capace.
- Scegli i moduli QSFP56 appropriati (SR, LR o DAC) per la distanza.
- Assicurarsi che l'alimentazione e il raffreddamento siano adeguati per il funzionamento ad alta velocità.
- Controllare il supporto per il sistema operativo/driver: RHEL, Ubuntu, Windows Server, ecc.
