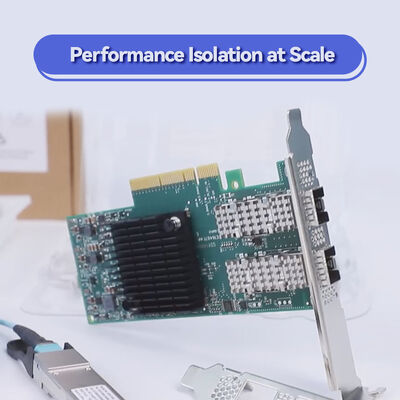

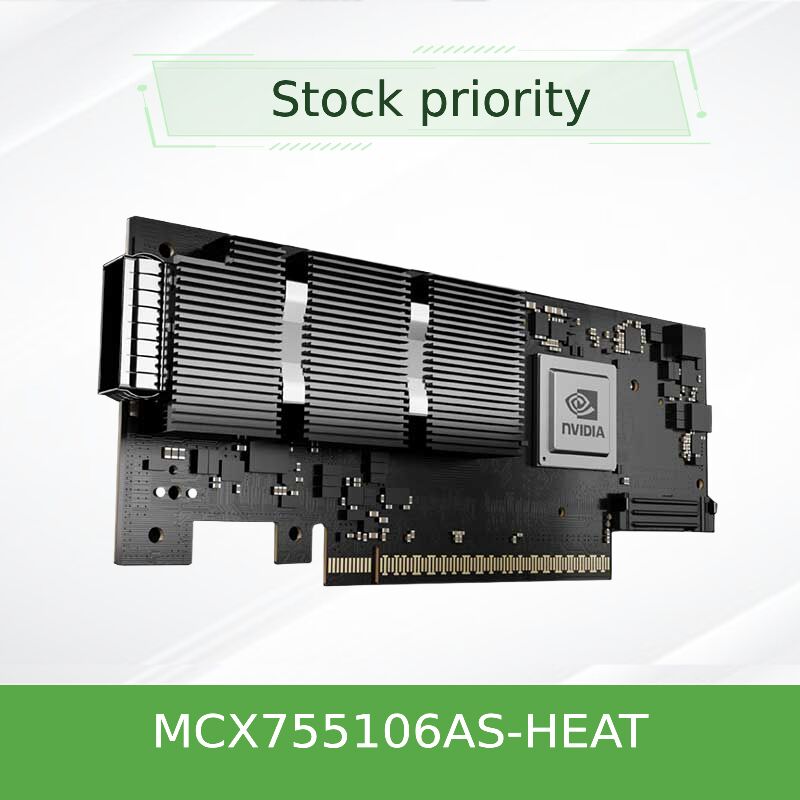

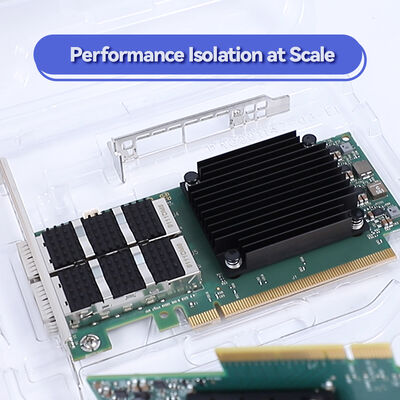

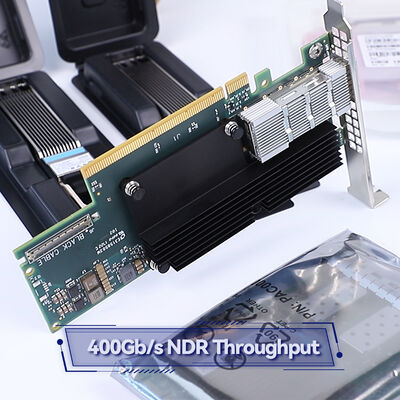

Scheda Smart InfiniBand NVIDIA ConnectX-7 MCX755106AS-HEAT NDR da 400 Gb/s
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCX755106A-HEAT (900-9x7Ah-0078-DTZ) |
| Documento: | Connectx-7 infiniband.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MCX755106A-HEAT (900-9x7Ah-0078-DTZ) | Porti: | 2-port |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo di interfaccia: | OSFP56 |
| Specifica: | 16,7 cm x 6,9 cm | Origine: | India / Israele / Cina |
| velocità di trasmissione: | 200 gbe | Interfaccia host: | Gen3 x16 |
| Evidenziare: | Scheda InfiniBand NVIDIA ConnectX-7,Scheda di rete Mellanox da 400 Gb/s,Scheda smart con supporto NDR |
||
Descrizione di prodotto
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Modello di punta PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Scheda di rete RDMA a bassissima latenza da 400 Gb/s progettata per fabbriche AI, cluster HPC e data center cloud hyperscale. La ConnectX-7 MCX755106AS-HEAT integra calcolo in rete, offload di sicurezza hardware e virtualizzazione avanzata per accelerare il calcolo scientifico moderno e le infrastrutture software-defined.
Panoramica del prodotto
La famiglia NVIDIA ConnectX-7 offre prestazioni rivoluzionarie con una larghezza di banda fino a 400 Gb/s per porta, supportando sia InfiniBand (NDR/HDR/EDR) che Ethernet (fino a 400 GbE). Il modello MCX755106AS-HEAT è dotato di interfaccia host PCIe Gen5 (fino a x32 lane), densità dual-port da 400 Gb/s, capacità multi-host e motori avanzati per GPUDirect RDMA, accelerazione NVMe-oF e crittografia inline. Costruita per l'addestramento AI, la simulazione e l'analisi in tempo reale più esigenti, questa scheda riduce l'overhead della CPU massimizzando al contempo il throughput dei dati e la sicurezza.
Con memoria on-board per l'offload del rendezvous, l'accelerazione collettiva SHARP e gli offload SDN ASAP2, ConnectX-7 trasforma i server standard in nodi di rete ad alte prestazioni con jitter quasi nullo e temporizzazione di precisione nanometrica (IEEE 1588v2 Classe C).
Caratteristiche principali
- NDR InfiniBand & 400GbE ready - Fino a 400 Gb/s per porta, configurazione dual-port che offre una larghezza di banda aggregata di 800 Gb/s; supporta NDR, HDR, EDR InfiniBand e 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (fino a x32 lane) - Interfaccia host ad alto throughput con suggerimenti di elaborazione TLP, ATS, PASID e SR-IOV.
- Calcolo in rete - Offload hardware delle operazioni collettive (SHARP), protocollo di rendezvous, offload del burst buffer.
- GPUDirect RDMA & GPUDirect Storage - Percorso dati diretto GPU-NIC, che accelera il deep learning e l'analisi dei dati.
- Motori di sicurezza hardware - Crittografia/decrittografia IPsec/TLS/MACsec inline (AES-GCM 128/256 bit) + avvio sicuro con root-of-trust hardware.
- Accelerazione di storage avanzata - NVMe-oF (over Fabrics/TCP), offload NVMe/TCP, handover della firma T10-DIF, iSER, NFS over RDMA, SMB Direct.
- ASAP2 SDN & Accelerazione VirtIO - Offload OVS, incapsulamento VXLAN/GENEVE/NVGRE, tracciamento delle connessioni e parser programmabile.
- Temporizzazione di precisione - PTP (IEEE 1588v2) con accuratezza di 12 ns, SyncE, pianificazione basata sul tempo, pacing dei pacchetti.
Tecnologia: Dentro ConnectX-7
Costruito su processo a 7 nm, ConnectX-7 integra molteplici motori di accelerazione hardware che scaricano la CPU e offrono prestazioni deterministiche. I pilastri tecnologici chiave includono:
- RDMA over Converged Ethernet (RoCE) - RoCE Zero-Touch per fabric Ethernet a bassa latenza.
- Dynamically Connected Transport (DCT) & XRC - Comunicazione MPI e HPC efficiente.
- On-Demand Paging (ODP) & User Memory Registration (UMR) - Semplifica la gestione della memoria per applicazioni su larga scala.
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - Riduzione dei dati in rete per le operazioni collettive MPI.
- Tecnologia Multi-Host - Consente a un massimo di 4 host indipendenti di condividere una singola scheda, ottimizzando l'utilizzo del server.
- Gestibilità PLDM & SPDM - Aggiornamento firmware, monitoraggio e attestazione del dispositivo per la sicurezza aziendale.
Distribuzioni tipiche
- Cluster AI & Machine Learning - Addestramento su larga scala con NCCL, UCX e GPUDirect RDMA.
- Simulazione e ricerca HPC - Modellazione meteorologica, genomica, dinamica molecolare che richiedono MPI a bassa latenza.
- Cloud Hyperscale & SDDC - Networking overlay, accelerazione NFV, multi-tenancy sicura (SR-IOV).
- Sistemi di storage aziendali - Offload target NVMe-oF e file system distribuiti (Lustre, GPUDirect Storage).
- Edge 5G & Telecomunicazioni - Infrastrutture sensibili al tempo con PTP Classe C e sicurezza MACsec.
Compatibilità
Sistemi operativi e virtualizzazione: Driver in-box per Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) e Kubernetes (plugin CNI). Ottimizzato per NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL e UCC.
Compatibilità hardware: Slot PCIe Gen5 standard (x16 meccanico, x16/x32 elettrico). Certificato con le principali piattaforme server di HPE, Supermicro, e sistemi NVIDIA DGX.
Interoperabilità: Completamente conforme alle specifiche InfiniBand Trade Association 1.5, IEEE 802.3 per Ethernet e specifiche PCI-SIG Gen5.
Specifiche - ConnectX-7 MCX755106AS-HEAT
| Parametro | Dettaglio |
|---|---|
| Modello prodotto | MCX755106AS-HEAT |
| Form Factor | PCIe HHHL (Half Height Half Length), staffa FHHL opzionale |
| Interfaccia host | PCIe Gen5.0 x16 (fino a 32 lane, supporta biforcazione e Multi-Host) |
| Protocolli di rete | InfiniBand (NDR/HDR/EDR) & Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Configurazione porte | Dual-port QSFP-DD (2x 400 Gb/s NDR, 800 Gb/s aggregati) |
| Velocità InfiniBand | NDR 400 Gb/s per porta, HDR 200 Gb/s, EDR 100 Gb/s, FDR (compatibile) |
| Velocità Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Memoria on-board | Memoria in-network integrata per offload rendezvous e burst buffer |
| Offload di sicurezza | IPsec, TLS, MACsec inline (AES-GCM 128/256 bit), Secure Boot, Flash Encryption |
| Offload di storage | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS over RDMA, SMB Direct |
| Temporizzazione e sincronizzazione | IEEE 1588v2 PTP (accuratezza 12 ns), SyncE, PPS programmabile, pianificazione basata sul tempo |
| Virtualizzazione | SR-IOV, accelerazione VirtIO, offload VXLAN/NVGRE/GENEVE, tracciamento connessioni (firewall L4) |
| Gestibilità | NC-SI, MCTP over SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, flash SPI, JTAG |
| Avvio remoto | Avvio InfiniBand, iSCSI, UEFI, PXE |
| Consumo energetico | Non specificato pubblicamente - l'adattatore dual-port ad alte prestazioni richiede un flusso d'aria adeguato; si prega di confermare prima dell'ordine |
| Temperatura operativa | 0°C a 55°C (con raffreddamento adeguato del chassis) |
Nota: Alcuni parametri possono variare in base al firmware e alla configurazione del sistema. Consultare la documentazione NVIDIA o contattare Starsurge per una validazione specifica.
Vantaggi - Costruito per Data Center Moderni
Costo totale di proprietà più basso Scarica la CPU da attività di rete, storage e sicurezza, riducendo i costi di energia e raffreddamento per Gb/s.
Larghezza di banda pronta per il futuro PCIe Gen5 e NDR 400G per porta eliminano i colli di bottiglia per i server GPU di prossima generazione e i cluster AI.
Sicurezza aziendale Crittografia inline hardware (IPsec/TLS/MACsec) e catena di fiducia sicura soddisfano i requisiti di conformità (FIPS, DoD).
Integrazione senza interruzioni Piena compatibilità con le principali distribuzioni, hypervisor e piattaforme di orchestrazione container.
Domande frequenti (FAQ)
D: L'MCX755106AS-HEAT è compatibile sia con switch InfiniBand che Ethernet?
Sì. ConnectX-7 supporta il funzionamento a doppio protocollo; è possibile utilizzarlo in modalità InfiniBand (fabric NDR) o in modalità Ethernet (RoCE). La scheda rileva automaticamente o può essere configurata tramite firmware.
D: Questo modello dual-port supporta GPUDirect Storage su entrambe le porte contemporaneamente?
Assolutamente. GPUDirect Storage e GPUDirect RDMA sono completamente supportati su entrambe le porte, consentendo il movimento diretto dei dati tra storage e memoria GPU senza buffer di rimbalzo della CPU.
D: Quali opzioni di biforcazione PCIe sono disponibili per MCX755106AS-HEAT?
Supporta la biforcazione standard (x16, x8/x8) e NVIDIA Multi-Host consentendo fino a 4 host indipendenti con piattaforme switch PCIe appropriate.
D: Posso utilizzare questa scheda per l'offload NVMe/TCP?
Sì. L'offload hardware per NVMe over TCP riduce l'utilizzo della CPU e migliora la latenza per lo storage definito dal software.
D: Dove posso trovare il firmware e i driver più recenti?
I driver sono inclusi nei kernel Linux mainstream (MLNX_OFED). Gli strumenti ufficiali NVIDIA Mellanox (mlxconfig, flint) supportano gli aggiornamenti del firmware. Starsurge fornisce anche pacchetti firmware curati.
Precauzioni e note d'ordine
- Assicurarsi che la scheda madre del server fornisca uno slot PCIe Gen5 con raffreddamento adeguato (flusso d'aria attivo consigliato per operazioni a 400G).
- Per configurazioni Multi-Host, verificare il supporto della piattaforma e i requisiti di cablaggio (potrebbero essere necessari cavi splitter).
- Moduli ottici / cavi DAC venduti separatamente; utilizzare transceiver qualificati NVIDIA per la conformità.
- Il consumo energetico massimo non è pubblicato da NVIDIA; la progettazione termica tipica presuppone un intervallo di 30W-40W sotto carico pesante per il modello dual-port, si prega di validare con la guida termica del proprio chassis.
- Per le funzionalità crittografiche (offload IPsec/TLS), potrebbero essere necessarie licenze aggiuntive; si prega di confermare con le vendite.
Matrice di compatibilità (Semplificata)
| Componente / Ecosistema | Supportato | Note |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Sì | Certificato con configurazione dual-port |
| VMware vSphere / ESXi | Sì (SR-IOV) | Supporto driver incluso |
| Kernel Linux 5.x+ | Sì (In-box) | MLNX_OFED consigliato |
| Windows Server 2022 | Sì | RDMA / RoCE nativo |
| Kubernetes / CNI | Sì | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Sì | Ottimizzato per verbi InfiniBand |
Checklist acquirente - Adozione ConnectX-7
- Controllare la piattaforma host: slot PCIe Gen5 (o Gen4 con retrocompatibilità ma larghezza di banda limitata).
- Confermare il tipo di cavo: 400G NDR (OSFP/QSFP-DD) o splitter per 2x200G per porta.
- Verificare il raffreddamento: l'adattatore dual-port ad alta potenza richiede almeno 350 LFM di flusso d'aria.
- Per le funzionalità di sicurezza: confermare se sono necessari secure boot e offload crittografico (il modello HEAT include root-of-trust hardware e motori inline completi).
- Stack software: compatibilità versione MLNX_OFED o driver in-box con il proprio kernel/OS.
