MMA4Z00-NS trasmettitore ottico mellanox Compatibile 800G 2xSR4 OSFP PAM4 850nm 50m
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | Ricetrasmettitore ottico MMA4Z00-NS di Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| Tecnologia: | Infiniband ed Ethernet | Velocità massima: | 800 GB/s |
| Lunghezza: | 50m | Intervallo di temperatura: | 0 ° C a +70 ° C. |
| Nome: | Ricetrasmettitore ottico Mellanox MMA4Z00-NS Compatibile 800G 2XSR4 OSFP PAM4 850nm 50m Infiniband N | Parole chiave: | Ricetrasmettitore ottico Mellanox |
| Evidenziare: | Trasmettitore ottico Mellanox OSFP 800G,MMA4Z00-NS trasmettitore 2xSR4 PAM4,Trasmettitore Mellanox 850nm con garanzia |
||
Descrizione di prodotto

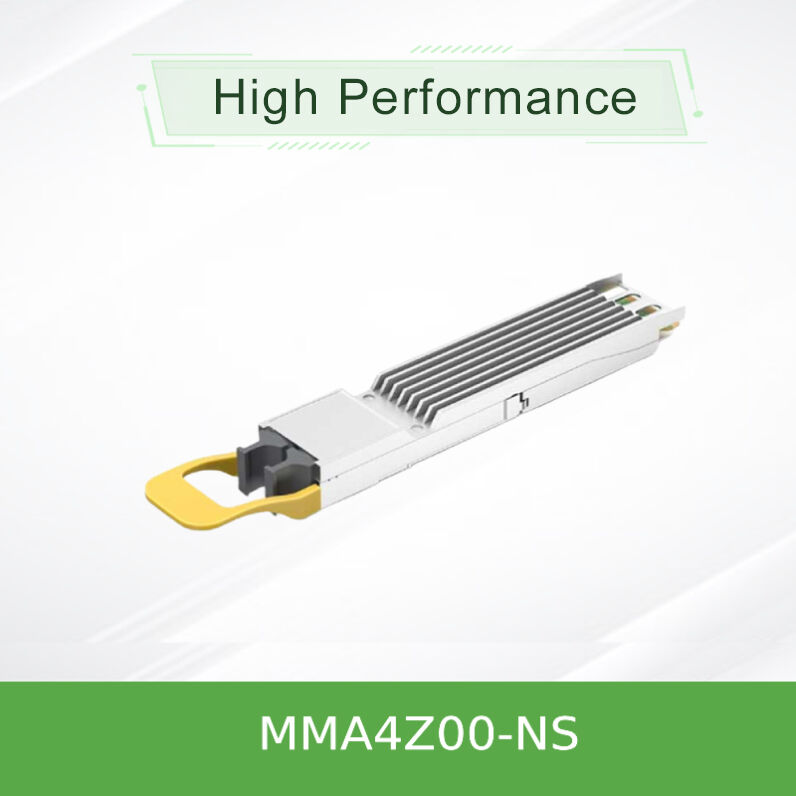

Il ricevitore ottico NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 offre la soluzione definitiva di schede di rete ad alta densità e larghezza di banda per i data center AI e HPC di prossima generazione.
L'MMA4Z00-NS non è solo una scheda di rete, è una svolta nella densità e nell'efficienza.raddoppiando efficacemente la densità delle porte di switch come la piattaforma mq9700.Ciò consente 64 porte di 400G in un telaio a 32 slot, riducendo drasticamente lo spazio del rack e la complessità del cablaggio supportando automaticamente sia i protocolli InfiniBand che Ethernet.
- Supporto a doppio protocollo:Attiva automaticamente il firmware InfiniBand o Ethernet in base allo switch host
- Alta densità:Due porte 400G in uno slot OSFP, massimizzando l'utilizzo della piastra facciale dello switch
- Performance:Aggregazione 800G (2x400G) utilizzando modulazione 100G-PAM4 per corsia su 8 canali basati su VCSEL
- Portata:Fino a 50 metri su fibra multimode OM4, 30 metri su OM3 (con due pannelli di patch)
- Efficienza energetica:Dissipazione di potenza massima di 17 W, con modalità di riposo a bassa potenza a 2,0 W
- Infissi a caldo:Completamente conforme agli standard di gestione OSFP MSA e CMIS 4.0

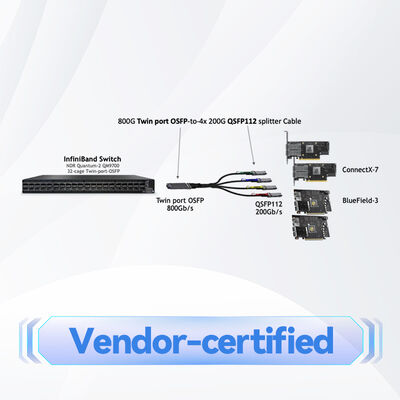

- Connettività flessibile:Supporta sia cavi a fibra diretta che cavi a fibra splitter 1:2 per configurazioni di collegamento 400G o 200G
- Form Factor & Management:Conforme alle specifiche OSFP MSA Rev. 1.12 e alla specifica comune di interfaccia di gestione (CMIS) 4.0
- Modulazione:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) per corsia elettrica e ottica
- Motore ottico:850 nm VCSEL (Vertical-Cavity Surface-Emitting Laser) per la trasmissione multimode
- Collegamento:Orientazione verticale brevettata di doppi connettori MPO-12/APC (Angled Physical Contact) per adattarsi al design a doppia porta, riducendo al minimo il riflesso retrogrado
- Diagnostica:Monitoraggio diagnostico digitale completo (DDM) per il monitoraggio in tempo reale di temperatura, tensione, bias TX e potenza ottica per corsia
Il transceiver funziona come un sofisticato convertitore elettro-ottico. Sul lato host (ad esempio uno switch mq9700), riceve 8 corsie di segnali elettrici 100G-PAM4.due motori ricevitori identici che elaborano quattro corsie ciascuno.
Flusso di processo:Input elettrico (PAM4) → Driver & Laser Array (conversione E/O) → 850nm di luce in fibra multimode → ricevitore remoto (conversione O/E) → segnale elettrico di uscita.
Ciascuna delle due porte ottiche utilizza un connettore MPO a 12 fibre ma attiva solo 8 fibre (4 per trasmettere, 4 per ricevere).Sono richiesti cavi in fibra di tipo B, che scambiano internamente le coppie di fibre Tx e Rx per allineare correttamente i trasmettitori con i ricevitori.
- Interconnessione da interruttore a interruttoreCreare un collegamento 800G tra due switch o due collegamenti 400G indipendenti a switch separati
- Connettività server ad alta densità:Collegare uno switch a più adattatori NVIDIA ConnectX-7 e/o DPU BlueField-3
- tessuto di cluster AI/GPU:Ideale per la costruzione di reti a bassa latenza e ad alta larghezza di banda per sistemi NVIDIA DGX H100 e comunicazione GPU-GPU su InfiniBand
- Consolidated Data Center Spine-Leaf:Massimizzare la densità di larghezza di banda nell'aggregazione e nei livelli di base dei tessuti Ethernet
| Attributo | Specificità |
|---|---|
| Modello di prodotto | MMA4Z00-NS |
| Fattore di forma | OSFP Twin-Port |
| Tasso di dati aggregati | 800 Gb/s (2 x 400 Gb/s) |
| Modulazione | 100G-PAM4 per corsia |
| Lunghezza d'onda ottica | 850 nm VCSEL |
| Portata massima della fibra (OM4) | 50 metri |
| Tipo di connettore | 2 x MPO-12/APC |
| Sostegno al protocollo | NDR InfiniBand / Ethernet 400 Gb |
| Consumo di energia (max) | 17 Watt |
| Modalità a bassa potenza | < 2,0 Watt |
| Tensione di alimentazione | 3.3 V ± 5% |
| Temperatura della cassa di funzionamento | 0°C a +70°C |
| Classe di sicurezza del laser | Classe 1M |
| Piattaforme compatibili | Switch NVIDIA Quantum-2, Spectrum-4 (serie mq9700) |
- Densità di porto senza pari:raddoppia il numero effettivo di porte 400G per telaio dello switch rispetto ai transceiver a singola porta, offrendo un'efficienza superiore di CapEx e spazio rack
- Protocollo di agilità:Un unico SKU serve sia gli ambienti InfiniBand che Ethernet, semplificando l'inventario e offrendo flessibilità a prova di futuro
- Gestione intelligente dell'energia:Quando viene utilizzato con cavi splitter per collegamenti 200G, segnala automaticamente alla scheda di rete di ultima portata di ridurre la potenza da 8W a 5,5W, ottimizzando il consumo energetico complessivo del sistema
- NVIDIA Ottimizzazione end-to-end:Testato e convalidato rigorosamente all'interno dell'ecosistema di NVIDIA, garantendo prestazioni e affidabilità garantite
- Progettazione di raffreddamento migliorata:Il guscio a pinne è specificamente progettato per prestazioni termiche ottimali in ambienti di commutazione ad alta densità e raffreddati ad aria
Con il supporto di un decennio di esperienza della nostra azienda e di un forte team tecnico, forniamo un supporto completo per questa e altre soluzioni di schede di rete premium:
- Garanzia:Si applica la garanzia standard del produttore.
- Disponibilità:In magazzino con inventario pronto per la spedizione, a supporto di grandi ordini
- Supporto tecnico:Consulenza clienti 24 ore su 24 e assistenza tecnica post-vendita
- Servizi di integrazione:Guida di esperti sulla distribuzione all'interno di ambienti di rete NVIDIA e multi-vendor
- Global Logistics:Spedizioni affidabili con un'accurata tracciabilità della consegna
Compatibilità:Verificare la compatibilità degli switch host (ad esempio, serie mq9700). Utilizzare solo con gabbie OSFP raccomandate da NVIDIA.
Tipo di fibra:Assicurarsi che la polarità della fibra sia corretta utilizzando cavi crossover di tipo B per collegamenti diretti tra trasmettitori e trasmettitori.
Manipolazione:Pulire i connettori MPO con strumenti approvati prima di inserirli per evitare la contaminazione, una delle principali cause di guasti dei collegamenti.Osservare le precauzioni ESD (discarica elettrostatica) durante la manipolazione.
Ambientale:Operare nell'intervallo di temperatura specificato (0°C a 70°C) e garantire un adeguato flusso d'aria nell'interruttore per la versione a pinna.
Sicurezza laser:Questo è un prodotto laser di classe 1M. Non fissare le aperture ottiche aperte o usare strumenti ottici per vedere il raggio.
Sequenza di potenza:Il modulo può essere collegato a caldo, ma assicurarsi che l'alimentazione del sistema ospitante e la messa a terra soddisfino le specifiche per evitare danni.
