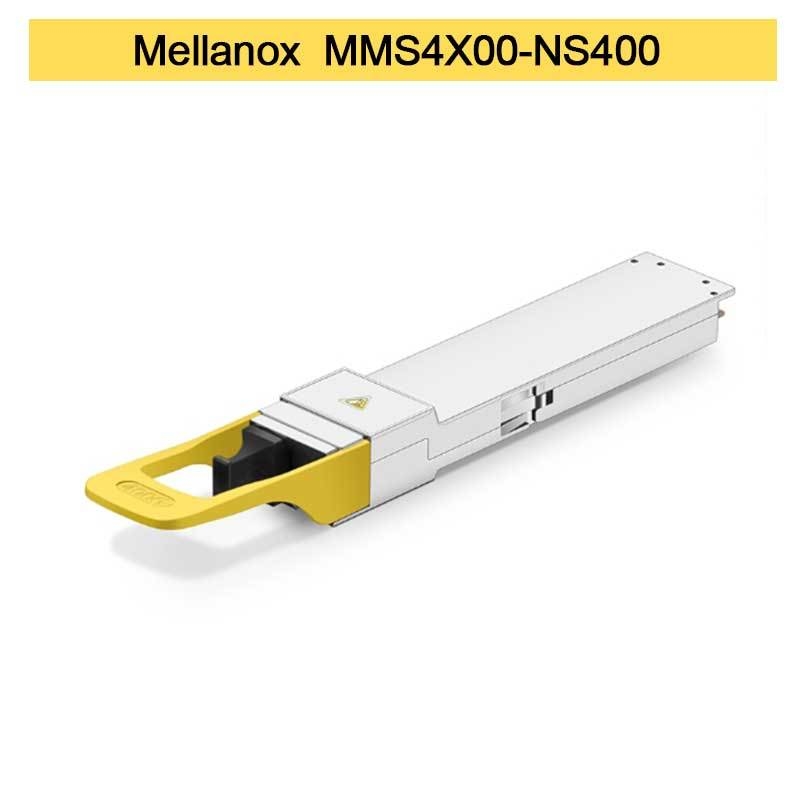

MMS4X00-NS400 400Gb/s OSFP DR4 Transceiver Ottico Monomodale

1. Panoramica del Prodotto

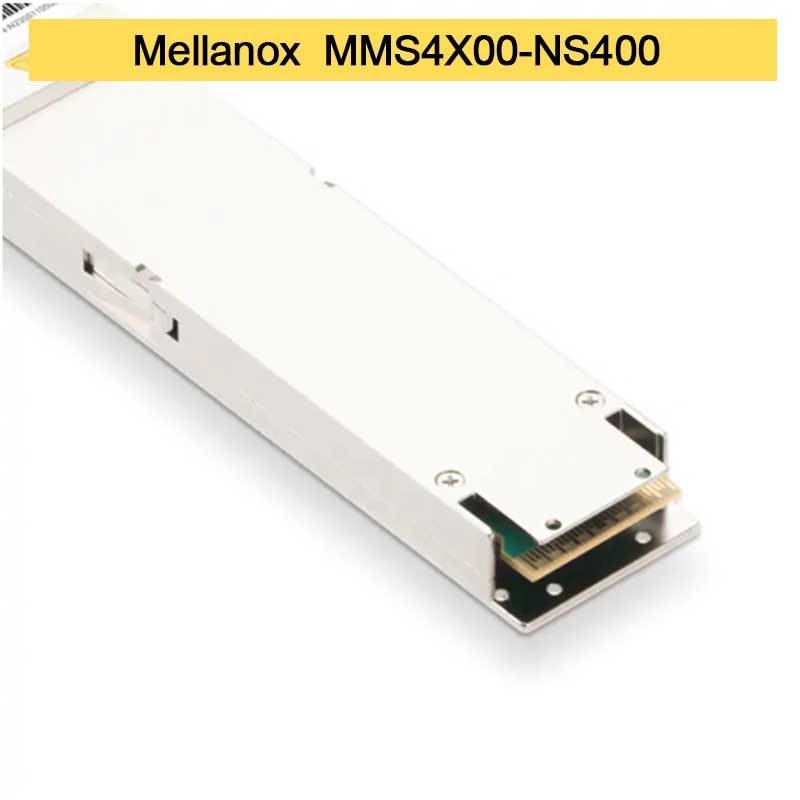

L'NVIDIA® MMS4X00-NS400 è un ricetrasmettitore ottico OSFP a porta singola ad alte prestazioni progettato per l'infrastruttura dei data center di nuova generazione a 400 Gb/s. Questo modulo DR4 (Datacenter Reach a 4 canali) utilizza la tecnologia a fibra ottica monomodale con modulazione 100G-PAM4 per lane, offrendo una trasmissione affidabile fino a 100 metri. Caratterizzato da un design flat-top per una gestione termica ottimale nelle gabbie degli adattatori ConnectX-7, questo ricetrasmettitore si adatta automaticamente sia ai protocolli InfiniBand NDR che a quelli Ethernet 400GbE, offrendo un'eccezionale flessibilità per ambienti di rete ad alta velocità. A differenza di un cavo a fibra passiva, questo ricetrasmettitore attivo incorpora sofisticate capacità di elaborazione del segnale e diagnostica.

2. Caratteristiche Principali

• Velocità dati di 400 Gb/s (4 canali 100G-PAM4)
• Portata fino a 100 m su fibra monomodale (SMF)

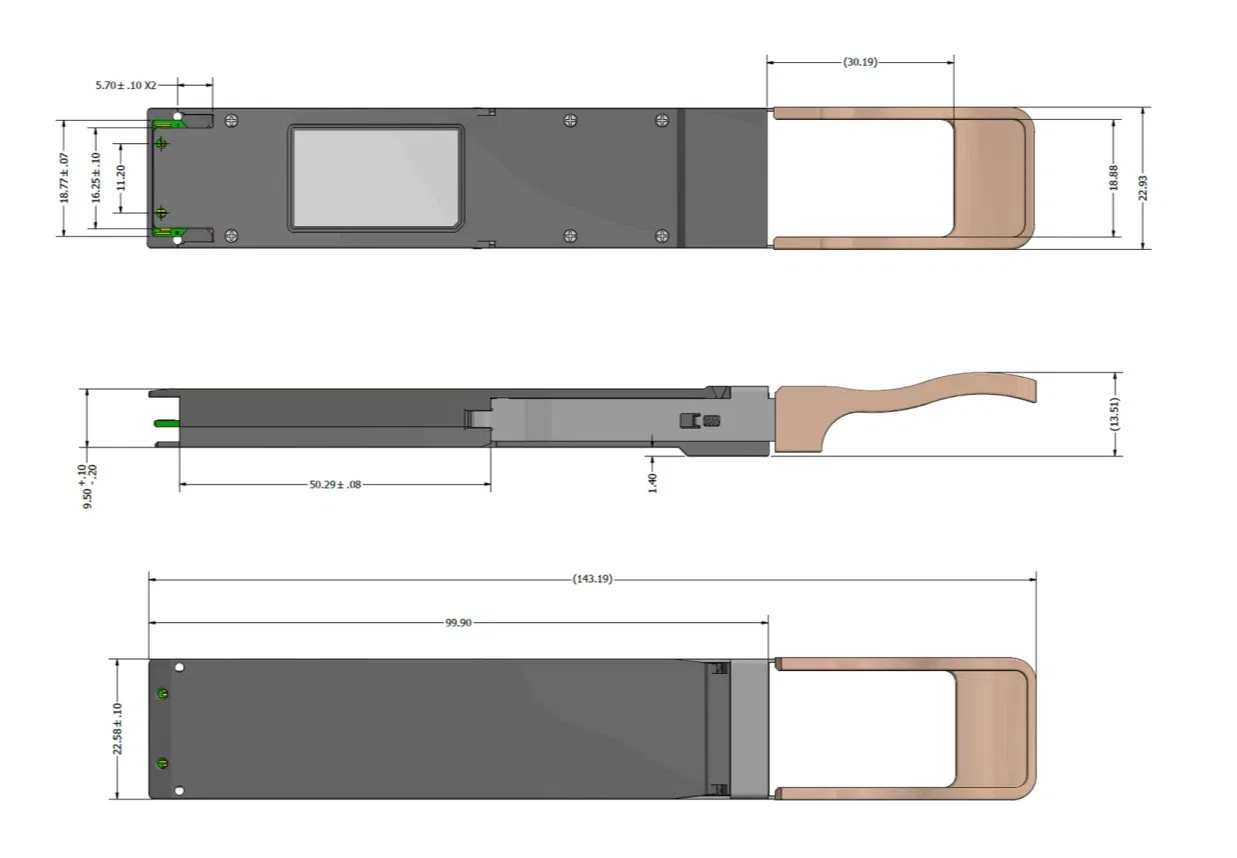

• Fattore di forma OSFP con design flat-top

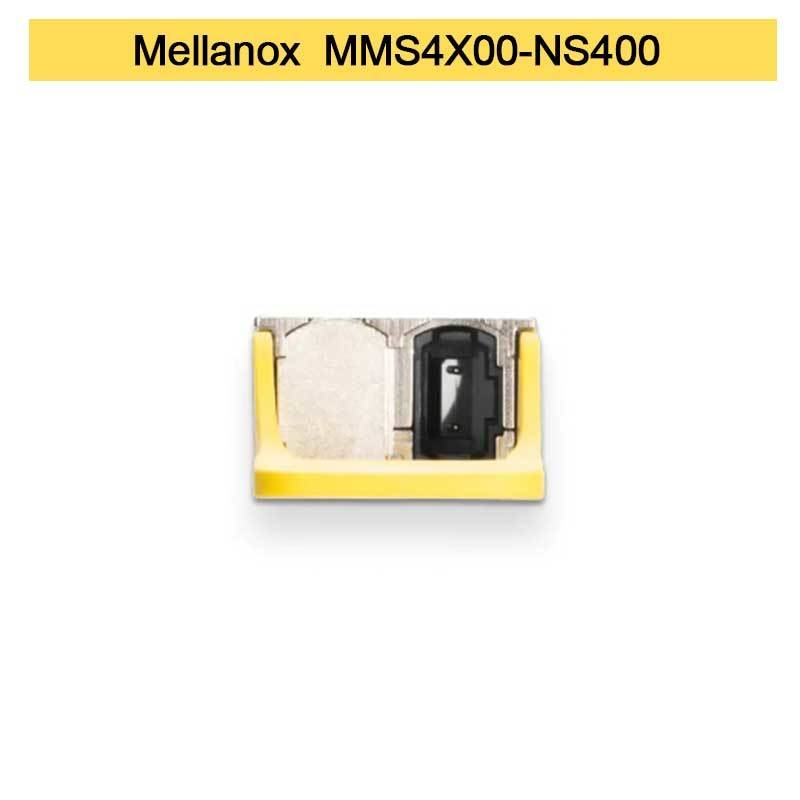

• Connettore ottico singolo MPO-12/APC
• Tecnologia laser EML a 1310 nm
• Funzionamento a doppia velocità: 400 Gb/s (4 canali) o 200 Gb/s (2 canali)
• Consumo energetico massimo: 9 W (400G), 5,5 W (200G)
• Monitoraggio diagnostico digitale completo (DDM)
• Hot-pluggable e conforme a RoHS
• Prodotto laser di Classe 1 certificato

3. Tecnologia e Standard Fondamentali

Questo avanzato cavo a fibra ottica ricetrasmettitore utilizza la tecnologia External Modulation Laser (EML) a 1310 nm e la modulazione PAM4 per ottenere un'elevata densità di dati. È conforme alle specifiche IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR e OSFP MSA Rev. 1.12. Il modulo è dotato di un'interfaccia di gestione conforme a CMS 4.0 e supporta l'equalizzazione adattiva, garantendo l'integrità del segnale in diverse condizioni di collegamento. Il connettore MPO-12/APC con lucidatura angolata riduce al minimo le riflessioni di ritorno, distinguendosi dai connettori UPC convenzionali utilizzati con le soluzioni cavo a fibra passiva più vecchie.

4. Principio di Funzionamento

Il ricetrasmettitore converte quattro lane elettriche di segnali PAM4 a 53,125 GBd dall'host in segnali ottici utilizzando laser EML integrati. Questi segnali ottici vengono trasmessi attraverso quattro fibre dedicate all'interno del connettore MPO-12 su cavo a fibra ottica monomodale. All'estremità del ricevitore, i fotodiodi convertono i segnali ottici in ingresso di nuovo nel dominio elettrico. La tecnologia DSP integrata fornisce la ri-temporizzazione del segnale, l'equalizzazione adattiva in ingresso e l'enfasi in uscita per compensare le imperfezioni del canale. Il modulo rileva automaticamente la configurazione della fibra collegata, funzionando a piena velocità di 400 Gb/s con connettività a 4 canali o riducendo alla modalità 200 Gb/s quando sono collegati solo 2 canali tramite cavi splitter.

5. Scenari di Applicazione

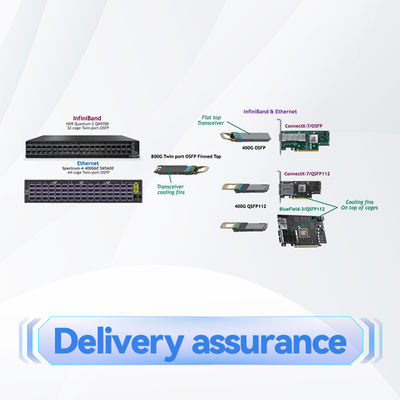

• Connessioni NIC ConnectX-7 400Gb/s a switch Quantum-2/InfiniBand NDR
• Interconnessioni di cluster di calcolo ad alte prestazioni (HPC) e AI/ML
• Architettura di rete data center spine-leaf 400GbE
• Infrastruttura di data center e cloud su larga scala
• Reti di area di archiviazione che richiedono connessioni ad alta larghezza di banda

6. Specifiche Tecniche

7. Vantaggi e Punti di Forza

• Flessibilità del protocollo: Rileva e si adatta automaticamente sia ai protocolli InfiniBand NDR che a quelli Ethernet 400GbE senza richiedere configurazione.
• Intelligenza a doppia velocità: Riduce automaticamente il funzionamento a 200 Gb/s quando si utilizzano cavi splitter 1:2, riducendo il consumo energetico di quasi il 40%.

• Il DDM completo fornisce il monitoraggio in tempo reale della temperatura, della tensione, della potenza TX/RX e della corrente di polarizzazione per lane per una manutenzione proattiva.
• Affidabilità migliorata: I rigorosi test e il controllo qualità di NVIDIA garantiscono prestazioni e longevità superiori rispetto alle soluzioni ottiche alternative.

8. Assistenza e Supporto

Questo ricetrasmettitore è supportato dall'assicurazione qualità e dal supporto tecnico di NVIDIA. Integriamo questo con il nostro ampio inventario da 10 milioni di dollari per una consegna rapida in tutto il mondo. Il nostro team tecnico fornisce consulenza 24 ore su 24, 7 giorni su 7 per il supporto all'integrazione e la risoluzione dei problemi, garantendo prestazioni ottimali nel tuo ambiente di rete. Siamo un distributore autorizzato di componenti di rete NVIDIA originali, inclusa questa soluzione di ricetrasmettitore cavo a fibra ottica ad alte prestazioni.

9. Domande Frequenti

D: Qual è la differenza tra i ricetrasmettitori ottici DR4 e FR4?
R: I ricetrasmettitori DR4 utilizzano fibra monomodale parallela con connettori MPO per portate fino a 500 m, mentre FR4 utilizza la tecnologia CWDM su fibra duplex per portate fino a 2 km. DR4 è in genere più conveniente per le applicazioni intra-data center.

D: Questo ricetrasmettitore può essere utilizzato sia con fibra monomodale che multimodale?
R: No, l'MMS4X00-NS400 è progettato specificamente per applicazioni a fibra monomodale. L'utilizzo con fibra multimodale comporterà una significativa perdita di segnale e un funzionamento inaffidabile. Utilizzare sempre cavo a fibra ottica monomodale approvato.

D: Come funziona la funzione a doppia velocità?

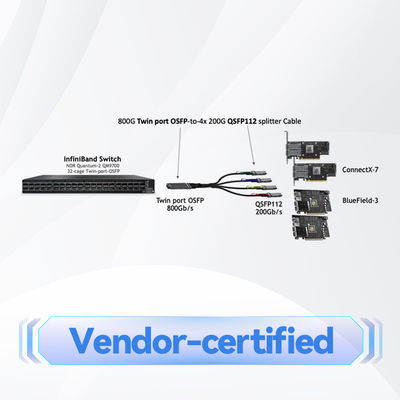

R: Quando è collegato con un cavo splitter 1:2 (come la serie MFP7E40), il ricetrasmettitore rileva automaticamente che sono collegati solo 2 canali e riduce il funzionamento alla modalità 200 Gb/s, riducendo contemporaneamente il consumo energetico da 9 W a 5,5 W.

10. Precauzioni

• Utilizzare sempre i cavi crossover MPO-12/APC consigliati da NVIDIA (serie MFP7E30) per prestazioni ottimali.
• Assicurarsi di pulire correttamente i connettori MPO prima dell'installazione per evitare la contaminazione che causa l'80% dei problemi di collegamento.
• Non mescolare i connettori APC (verdi) con i connettori UPC (blu) in quanto non sono compatibili.
• Funzionare entro l'intervallo di temperatura della cassa specificato da 0°C a 70°C per prestazioni affidabili.
• Questo prodotto laser di Classe 1 è sicuro in condizioni operative normali, ma non deve essere smontato.
• Maneggiare il ricetrasmettitore e il cavo a fibra passiva associato con cura per evitare danni alle interfacce ottiche.
