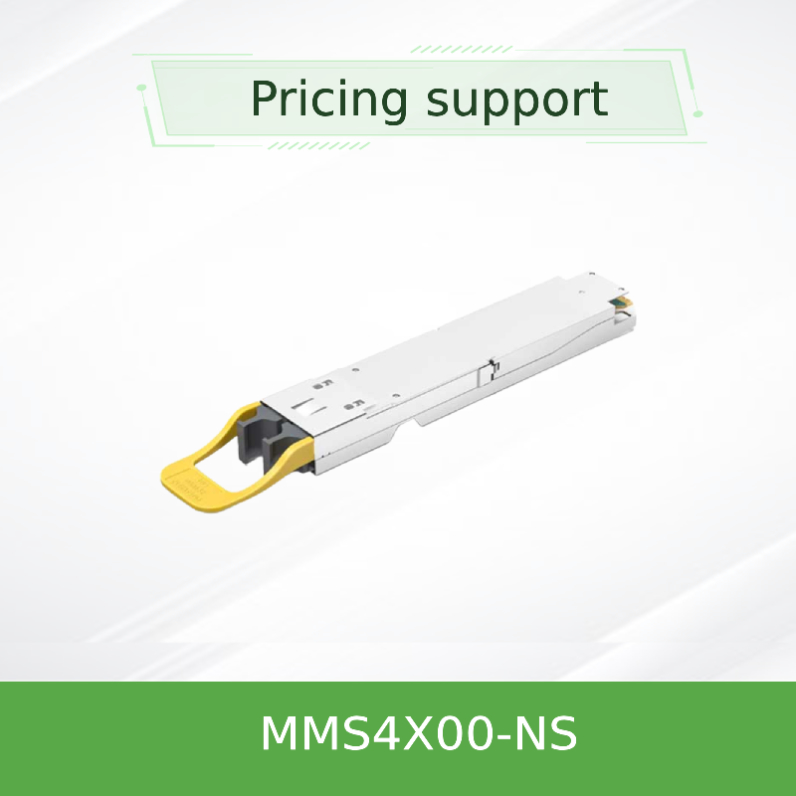

MMS4X00-NS 800Gbps Transceiver ottico OSFP a doppia porta DR8 Single Mode

1. Panoramica del prodotto

L'NVIDIA® MMS4X00-NS rappresenta una svolta nella connettività dei data center in quanto è il primo ricetrasmettitore ottico OSFP a doppia porta da 800 Gb/s del settore. Questo innovativo modulo DR8 (8-channel Datacenter Reach) integra due motori ricetrasmettitori indipendenti da 400 Gb/s all'interno di un singolo fattore di forma OSFP, offrendo una densità di porte senza precedenti per gli switch Quantum-2 InfiniBand ed Ethernet Spectrum-4. Utilizzando la tecnologia a fibra ottica monomodale con modulazione 100G-PAM4 per canale, questo ricetrasmettitore raggiunge una trasmissione affidabile fino a 100 metri, mantenendo al contempo un'eccezionale efficienza energetica. Il design con alette superiori garantisce una gestione termica ottimale negli ambienti switch raffreddati ad aria, offrendo un'alternativa superiore ai tradizionali cavo in fibra ottica passivo soluzioni.

2. Caratteristiche principali

• Larghezza di banda aggregata di 800 Gb/s (2 porte da 400 Gb/s)
• Design a doppia porta con due connettori MPO-12/APC indipendenti
• Portata fino a 100 m su fibra monomodale (SMF)
• Fattore di forma OSFP con alette superiori per un raffreddamento ad aria migliorato
• Tecnologia laser EML a 1310 nm con 100G-PAM4 per lane
• Supporto dual-protocol: InfiniBand NDR ed Ethernet 400GbE
• Consumo energetico massimo: 17 W (funzionamento completo)
• Modalità di sospensione a basso consumo: 1,5 W
• Monitoraggio diagnostico digitale (DDM) completo per canale
• Hot-pluggable e conforme a RoHS
• Prodotto laser di classe 1 certificato

3. Tecnologia e standard principali

Questo avanzato cavo in fibra ottica ricetrasmettitore utilizza la tecnologia laser a modulazione esterna (EML) a 1310 nm all'avanguardia con modulazione PAM4 per ottenere un'eccezionale densità di dati. È conforme alle specifiche IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR e OSFP MSA Rev. 1.12. Il modulo è dotato di un'interfaccia di gestione conforme a CMS 4.0 e supporta l'equalizzazione adattiva, garantendo l'integrità del segnale in ambienti data center esigenti. I doppi connettori MPO-12/APC con lucidatura angolata riducono al minimo le riflessioni posteriori, offrendo vantaggi significativi rispetto alle tradizionali cavo in fibra ottica passivo.

4. Principio di funzionamento

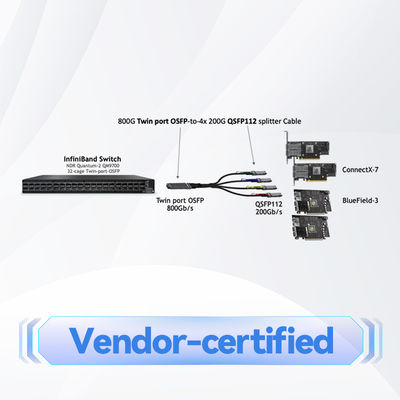

Il ricetrasmettitore incorpora due motori ricetrasmettitori completi da 400 Gb/s che operano indipendentemente all'interno di un'unica custodia. Ogni motore converte quattro lane elettriche di segnali PAM4 da 53,125 GBd in segnali ottici utilizzando laser EML integrati. Questi segnali ottici vengono trasmessi attraverso otto fibre dedicate (quattro per porta) all'interno dei connettori MPO-12 su cavo in fibra ottica monomodale. La tecnologia DSP avanzata fornisce la ri-temporizzazione del segnale, l'equalizzazione adattiva dell'ingresso e l'enfasi dell'uscita per mantenere l'integrità del segnale. Il modulo rileva automaticamente le configurazioni della fibra collegata, supportando connessioni dirette a 400 Gb/s o configurazioni splitter che consentono il funzionamento a 200 Gb/s con un consumo energetico ridotto.

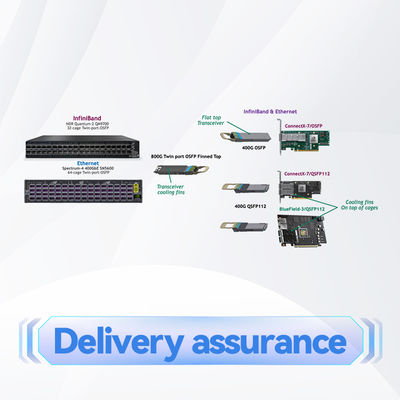

5. Scenari applicativi

• Interconnessioni switch-to-switch ad alta densità nei sistemi Quantum-2/InfiniBand NDR
• Connessioni fabric switch Ethernet Spectrum-4
• Networking backbone cluster AI/ML e HPC
• Architetture spine-leaf di data center su larga scala
• Connettività del sistema DGX H100 all'infrastruttura di switching
• Connettività dell'adattatore ConnectX-7 e DPU BlueField-3

6. Specifiche tecniche

7. Vantaggi e punti di forza

• Densità senza precedenti: Offre due porte da 400 Gb/s in un singolo fattore di forma OSFP, raddoppiando efficacemente la capacità delle porte rispetto ai ricetrasmettitori tradizionali.
• Protocollo Agnostico: Si adatta automaticamente ai protocolli InfiniBand NDR ed Ethernet 400GbE in base alla configurazione dello switch host.
• Distribuzione flessibile: Supporta molteplici scenari di connettività, tra cui switch-to-switch, switch-to-adapter e configurazioni miste con adattamento automatico della velocità.
• Gestione termica avanzata: Il design con alette superiori garantisce un raffreddamento ottimale in ambienti switch ad alta densità, mantenendo l'affidabilità a pieno carico.
• Monitoraggio completo: Le ampie capacità DDM forniscono il monitoraggio per lane di temperatura, tensione, potenza TX/RX e corrente di polarizzazione per una manutenzione proattiva.

8. Assistenza e supporto

Questo ricetrasmettitore è supportato dall'assicurazione qualità completa e dal supporto tecnico di NVIDIA. Integriamo questo con il nostro ampio inventario da 10 milioni di dollari per una rapida consegna globale. Il nostro team tecnico fornisce consulenza 24 ore su 24, 7 giorni su 7 per il supporto all'integrazione e la risoluzione dei problemi, garantendo prestazioni ottimali nel tuo ambiente di rete. In qualità di distributore autorizzato di componenti di rete NVIDIA originali, garantiamo prodotti autentici, tra cui questa soluzione avanzata di cavo in fibra ottica ricetrasmettitore.

9. Domande frequenti

D: Qual è la differenza tra le versioni con alette superiori e con parte superiore piatta?
R: La versione con alette superiori (MMS4X00-NS) è progettata per switch raffreddati ad aria con capacità di raffreddamento migliorate. La versione con parte superiore piatta (MMS4X00-NS-FLT) è destinata a sistemi raffreddati a liquido e implementazioni DGX H100 in cui è richiesta una diversa gestione termica.

D: Posso utilizzare diversi tipi di cavo sulle due porte contemporaneamente?
R: No, entrambe le porte devono utilizzare lo stesso tipo di cavo: entrambi i cavi diretti a 400 Gb/s o entrambi i cavi splitter 1:2 per il funzionamento a 200 Gb/s. La combinazione di tipi di cavo non è supportata.

D: Come si confronta questo con l'utilizzo di due ricetrasmettitori separati da 400 Gb/s?
R: Il design a doppia porta offre la stessa funzionalità di due ricetrasmettitori discreti, ma con una densità di porte significativamente maggiore, un consumo energetico ridotto (17 W contro ~18 W per due unità separate) e una gestione dei cavi semplificata grazie al design del fattore di forma integrato.

10. Precauzioni

• Utilizzare sempre i cavi crossover MPO-12/APC consigliati da NVIDIA (serie MFP7E30 per cavi diretti, MFP7E40 per splitter) per prestazioni ottimali.
• Assicurarsi di pulire correttamente i connettori MPO prima dell'installazione per evitare la contaminazione che causa la maggior parte dei problemi di collegamento.
• Non mescolare i connettori APC (verdi) con i connettori UPC (blu) in quanto non sono compatibili.
• Mantenere la temperatura di esercizio tra 0°C e 70°C per prestazioni affidabili.
• Questo prodotto laser di classe 1 è sicuro in condizioni operative normali, ma non deve essere smontato.
• Maneggiare il ricetrasmettitore e il cavo in fibra ottica passivo associato con cura per evitare danni alle interfacce ottiche.
