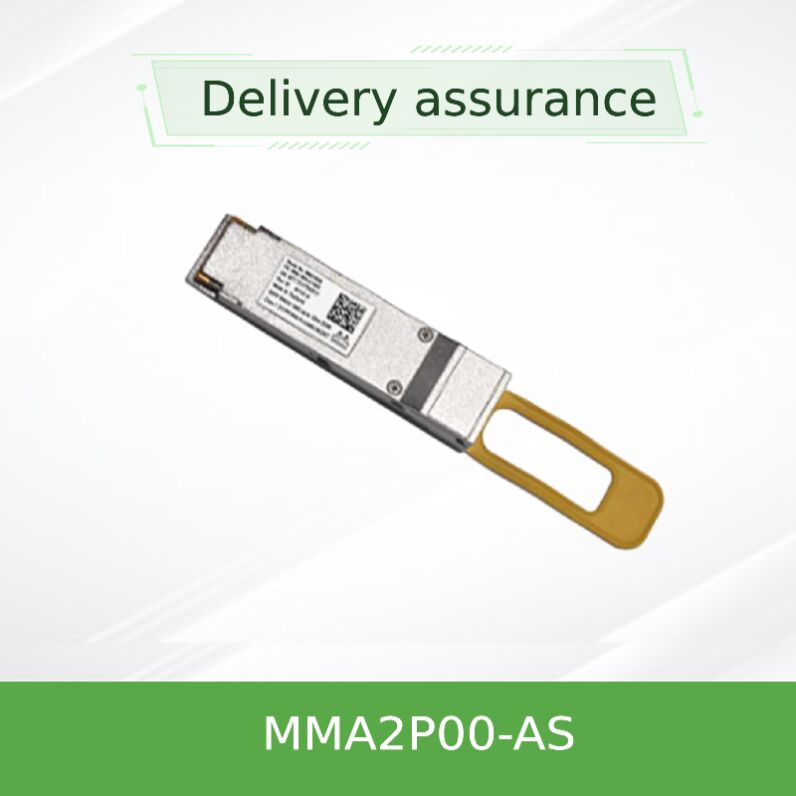

Mellanox MMA2P00-AS 25GbE SR SFP28 Trasmettitore ottico multi-mode

Il Mellanox MMA2P00-AS è un ricetrasmettitore ottico SFP28 pluggable ad alte prestazioni, progettato per reti Ethernet a 25 Gigabit. Rappresenta un componente critico di interconnessione ottica che collega l'interfaccia elettrica di uno switch host o di una scheda di rete a un'infrastruttura in fibra multimodale (MMF). Progettato per applicazioni data center e aziendali che richiedono connettività affidabile e ad alta velocità su distanze brevi e medie, questo ricetrasmettitore offre un'eccezionale integrità del segnale ed efficienza energetica. Operando a una lunghezza d'onda di 850 nm, è un elemento fondamentale per i moderni livelli di accesso e switching dei server a 25G, progettato per funzionare in modo impeccabile con un ampio ecosistema di apparecchiature Mellanox e basate su standard come parte fondamentale della strategia di aggiornamento o implementazione della tua scheda di rete.

• Connettività ad alta velocità: Supporta velocità di trasmissione dati fino a 25,78125 GBd per canale per applicazioni 25GbE.
• Retiming flessibile: Dispone di Clock and Data Recovery (CDR) selezionabile dall'utente per i percorsi di trasmissione e ricezione, ottimizzando la qualità del segnale per operazioni a 25 Gb/s.
• Condizionamento avanzato del segnale: Include un equalizzatore di ingresso programmabile sul trasmettitore e un'ampiezza di uscita/pre-enfasi programmabile sul ricevitore per prestazioni di collegamento superiori.
• Basso consumo energetico: La dissipazione di potenza tipica è di soli 0,7 W con retiming abilitato, in conformità con le specifiche SFP28 Power Level 1.
• Portata estesa: Supporta collegamenti fino a 100 metri su fibra multimodale OM4 e 70 metri su OM3 alla velocità massima di 25 Gb/s.
• Gestione completa: Completamente conforme a SFF-8472, fornisce Digital Diagnostic Monitoring (DDM) tramite un'interfaccia I²C standard per il monitoraggio in tempo reale di temperatura, tensione e potenza ottica.

Questo ricetrasmettitore sfrutta la tecnologia proprietaria di circuiti integrati di Mellanox per ottenere prestazioni elevate con un basso consumo energetico. È completamente conforme alla specifica SFF-8402 per il fattore di forma e il connettore SFP28. Sul lato di rete, soddisfa lo standard IEEE 802.3bm per 25GBASE-SR ed è anche retrocompatibile con 10GBASE-SR, offrendo un percorso di migrazione agevole. I componenti della serie mq9700, inclusi gli ottici come questo, sono noti per la loro aderenza a rigorosi protocolli industriali, garantendo l'interoperabilità in ambienti con fornitori misti e rendendoli una scelta affidabile per qualsiasi soluzione di interconnessione di scheda di rete.

L'MMA2P00-AS funziona come un convertitore elettro-ottico bidirezionale. Sul lato host (elettrico), riceve segnali elettrici ad alta velocità dalla scheda di rete o dal SerDes dello switch. Internamente, questi segnali possono essere ritrasmessi e condizionati (se il retiming è abilitato) prima di essere utilizzati per pilotare un trasmettitore VCSEL (Vertical-Cavity Surface-Emitting Laser) a 850 nm. Il laser converte il segnale elettrico in uno ottico, che viene emesso in una fibra multimodale tramite un connettore LC. Nella direzione opposta, un ricevitore ottico (fotodiodo) converte gli impulsi luminosi in arrivo dalla fibra accoppiata nuovamente in segnali elettrici, che vengono quindi equalizzati e inviati all'host. Questo intero processo è gestito e monitorato tramite il controller di bordo e l'interfaccia I²C.

Questo ricetrasmettitore è ideale per creare collegamenti economici e ad alta larghezza di banda all'interno di data center, core di rete aziendali e cluster di high-performance computing. Gli scenari di implementazione tipici includono:

• Collegamento di switch top-of-rack (ToR) a server abilitati per 25G all'interno degli stessi rack o di quelli adiacenti.
• Fornitura di collegamenti inter-switch (ISL) per architetture di rete spine-leaf a 25 GbE su impianti in fibra OM3/OM4 esistenti.
• Aggiornamento di collegamenti 10G a 25G utilizzando la stessa infrastruttura in fibra multimodale per una maggiore densità di larghezza di banda.
• Servire come interfaccia ottica per installazioni di scheda di rete Mellanox ad alte prestazioni in nodi di storage e server.

• Integrità del segnale superiore: Le funzioni di retiming selezionabile e di equalizzazione programmabile puliscono attivamente i segnali elettrici e ottici, garantendo un Bit Error Rate (BER) migliore di 10⁻¹⁵, fondamentale per un funzionamento stabile della scheda di rete e dello switch.
• Protezione dell'investimento e flessibilità: La retrocompatibilità con 10GBASE-SR e la possibilità di disabilitare il CDR per velocità inferiori consentono un'integrazione agevole nell'infrastruttura in fibra 10G esistente e aggiornamenti di rete a prova di futuro, una scelta intelligente quando si espandono le capacità della propria scheda di rete.
• Efficienza energetica ottimizzata: Consumando tipicamente solo 0,7 W, questo ricetrasmettitore contribuisce a ridurre il carico energetico e termico complessivo del sistema rispetto ad alternative a maggiore potenza, contribuendo a minori costi operativi.
• Affidabilità rigorosamente validata: Come tutti i componenti dell'ecosistema mq9700, è sottoposto a test di produzione approfonditi per garantire prestazioni immediate e durata a lungo termine in ambienti data center esigenti.
• Gestione intelligente della rete: Il supporto DDM completo fornisce agli operatori di rete un monitoraggio dello stato in tempo reale, consentendo una manutenzione proattiva e una risoluzione dei problemi semplificata.

I ricetrasmettitori ottici Mellanox LinkX sono protetti da una garanzia hardware limitata di 1 anno, che copre la riparazione o la sostituzione per difetti di materiali e lavorazione. La nostra rete di distribuzione globale garantisce una disponibilità affidabile. Vengono forniti documentazione tecnica completa e accesso a supporto esperto per facilitare un'integrazione agevole nella tua infrastruttura di rete.

R: La differenza principale è l'intervallo di temperatura operativa. Il modello AS standard è classificato per una temperatura ambiente di 0°C a 70°C. La variante ASHT (Alta Temperatura) supporta un intervallo esteso da 0°C a 85°C, rendendola adatta per ambienti con raffreddamento meno controllato o temperature ambiente più elevate.

R: Sì. Il ricetrasmettitore supporta operazioni 10GBASE-SR. Quando utilizzato a 10 Gb/s, la funzione Clock Data Recovery (CDR) è tipicamente disattivata e può raggiungere distanze fino a 100 metri su fibra multimodale OM3.

R: L'MMA2P00-AS è costruito secondo gli standard industriali (SFF-8402, IEEE 802.3bm). Sebbene progettato per prestazioni ottimali nelle apparecchiature Mellanox, dovrebbe essere compatibile con qualsiasi porta SFP28 standard. Tuttavia, consigliamo sempre di verificare l'elenco di compatibilità del tuo specifico fornitore di switch o scheda di rete prima dell'acquisto.

R: È necessario un cavo in fibra multimodale duplex LC-LC. Per la massima distanza a 25 Gb/s, si consiglia la fibra OM4 (fino a 100 m). La fibra OM3 supporta fino a 70 m a 25 Gb/s. Gli stessi cavi vengono utilizzati per le connessioni 10G.

• Sicurezza laser: Questo è un prodotto laser di Classe 1. È sicuro in condizioni operative normali, ma non fissare l'apertura ottica o collegare fibre guardando l'estremità.
• Scariche elettrostatiche (ESD): Utilizzare sempre un braccialetto antistatico o maneggiare il ricetrasmettitore dai lati durante l'installazione o la rimozione da una scheda di rete o uno switch per evitare danni ai componenti sensibili.
• Interfacce ottiche pulite: Assicurarsi che i connettori LC sul ricetrasmettitore e i cavi patch in fibra siano puliti e privi di polvere prima di accoppiarli per evitare degradazione del segnale e danni fisici.
• Gestione termica: Non ostruire il flusso d'aria attorno alla gabbia del ricetrasmettitore sul tuo switch o host. Assicurarsi che l'ambiente operativo rimanga entro l'intervallo di temperatura specificato per prestazioni affidabili.
• Installazione hot-plug: Sebbene il ricetrasmettitore supporti l'hot-plugging, seguire sempre le linee guida del dispositivo host specifico per l'inserimento o la rimozione dei moduli SFP28 per evitare corruzione dei dati o problemi hardware.
