NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver per connettività server ad alta velocità
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| tecnologia: | Infiniband ed Ethernet | Velocità massima: | 800 GB/s |
| Lunghezza: | 50m | Intervallo di temperatura: | 0 ° C a +70 ° C. |
| nome: | ricetrasmettitore ottico EMLLANOX MMA4Z00-NS400 400GB/S OSFP a porto singolo 400GB/S MULTIMODE SR4 5 | Parole chiave: | Ricetrasmettitore ottico Mellanox |
| Evidenziare: | Transceiver NVIDIA 400G OSFP,Trasmettitore Mellanox 400G SR4,trasmettitore ricevitore per connettività server ad alta velocità |
||
Descrizione di prodotto
L'MMA4Z00-NS400 offre una connettività flessibile e ad alta larghezza di banda per gli adattatori host NVIDIA ConnectX-7. La sua innovazione chiave è l'operatività a doppia velocità: funziona nativamente come dispositivo da 400 Gb/s, ma si ridimensiona automaticamente a una scheda NIC da 200 Gb/s se collegato tramite cavi splitter 1:2, riducendo contemporaneamente il consumo energetico. Progettato con un guscio OSFP piatto per interfacciarsi con la soluzione di raffreddamento sulle schede ConnectX-7, funge da controparte ottica perfetta per gli switch della serie mq9700 ad alta densità, consentendo una scalabilità efficiente dei cluster AI e HPC.

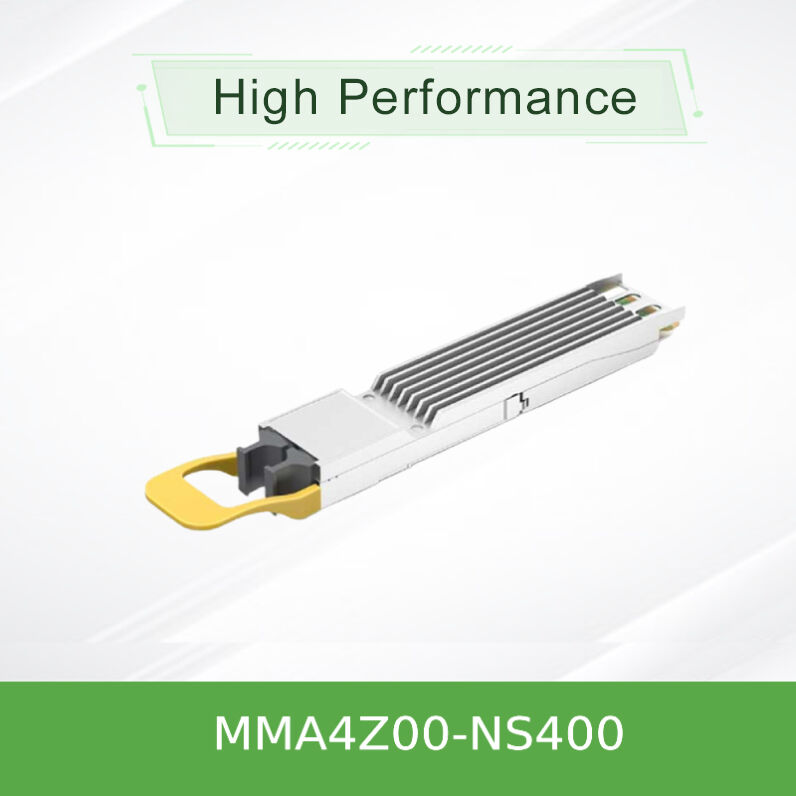

L'NVIDIA MMA4Z00-NS400 è un ricetrasmettitore ottico multimodo (SR4) da 400 Gigabit al secondo (Gb/s), a porta singola, con fattore di forma OSFP. È progettato specificamente per essere inserito nelle schede di interfaccia di rete (NIC) PCIe basate su ConnectX-7, fornendo l'interfaccia ottica per il collegamento a switch upstream dotati di ricetrasmettitori OSFP a doppia porta da 800G.
Questo ricetrasmettitore è un componente fondamentale per la costruzione di reti NDR InfiniBand o 400GbE end-to-end. Condivide la stessa elettronica interna della sua controparte QSFP112, differenziandosi solo per il guscio fisico per adattarsi alla gabbia OSFP sugli adattatori ConnectX-7.
- Doppio protocollo, rilevamento automatico: supporta sia NDR InfiniBand che 400Gb Ethernet. Il firmware corretto viene attivato in base al protocollo dello switch collegato.
- Funzionamento adattivo a doppia velocità:
- Modalità 400 Gb/s: utilizza tutte e 4 le corsie con cavi MPO diritti.
- Modalità 200 Gb/s (NDR200): attivata automaticamente con cavi splitter 1:2, utilizzando solo 2 corsie.
- Profilo di alimentazione ottimizzato: la potenza massima è di 8,5 W in modalità 400G e solo 5,5 W in modalità 200G, grazie alla disattivazione automatica dei canali.
- Ottica multimodo a corto raggio: design basato su VCSEL a 850 nm che supporta fino a 50 m su fibra OM4 e 30 m su OM3.
- Design termico piatto: il guscio è progettato per accoppiarsi con il dissipatore di calore integrato nella gabbia dell'adattatore ConnectX-7 per un raffreddamento efficace.
- Gestione completa: conforme agli standard OSFP MSA e CMIS 4.0, con monitoraggio diagnostico digitale completo (DDM).
Questo componente avanzato della scheda di rete è costruito su diversi standard di settore e innovazioni NVIDIA:
- Fattore di forma e gestione: conforme alle specifiche OSFP MSA Rev. 1.12. Gestito tramite la specifica dell'interfaccia di gestione comune (CMIS) 4.0.
- Modulazione e segnalazione: utilizza 100Gbaud PAM4 (Pulse Amplitude Modulation, 4 livelli) per corsia sia per le interfacce elettriche che ottiche.
- Design ottico: utilizza un'affidabile matrice VCSEL a 850 nm per la trasmissione multimodo. Dispone di un connettore MPO-12/APC (Angled Physical Contact) per ridurre al minimo il back-reflection ottico.
- Diagnostica: il microcontroller integrato fornisce DDM in tempo reale per parametri come temperatura, tensione, corrente di polarizzazione laser e potenza ottica TX/RX per corsia.
Il ricetrasmettitore funge da gateway elettro-ottico per la scheda NIC ConnectX-7. Riceve quattro corsie di segnali elettrici 100G-PAM4 dall'adattatore, li converte in segnali ottici tramite la sua matrice VCSEL e li trasmette su quattro fibre multimodo.

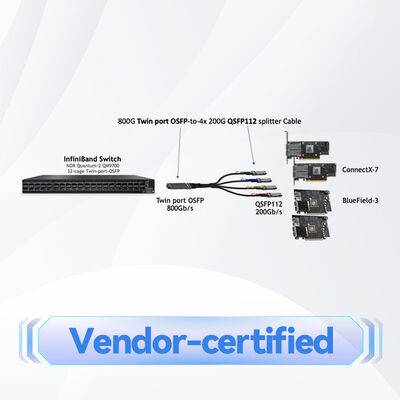

Schema di connessione: L'MMA4Z00-NS400 è in genere collegato a una porta di un ricetrasmettitore a doppia porta da 800G (come l'MMA4Z00-NS) in uno switch. Ciò richiede un cavo in fibra crossover di tipo B (ad esempio, MFP7E10 per 400G, MFP7E20 per 200G). Questo cavo incrocia internamente le fibre di trasmissione e ricezione per garantire che il trasmettitore di un modulo si allinei con il ricevitore dell'altro.
La velocità è determinata dal tipo di cavo: un cavo dritto a 4 canali abilita 400G; un cavo splitter 1:2 attiva solo 2 canali nel ricetrasmettitore, creando un collegamento a 200G.
- Connettività server AI/ML ad alta densità: collega singoli server dotati di schede di rete ConnectX-7 a switch spine con capacità 800G (ad esempio, piattaforme mq9700) in cluster GPU.
- Scalabilità flessibile del cluster:
- Una doppia porta dello switch può connettersi a due server da 400G (utilizzando cavi diritti).
- Una doppia porta dello switch può connettersi a quattro server da 200G (utilizzando cavi splitter), ottimizzando l'utilizzo delle porte.
- Fabric di calcolo ad alte prestazioni (HPC): fornisce collegamenti a bassa latenza e ad alta larghezza di banda per i nodi di calcolo all'interno di ambienti di supercalcolo basati su InfiniBand.
- Reti di data center consolidate: fungono da interfaccia ottica lato server nelle architetture leaf-spine 400GbE di nuova generazione.
| Modello | MMA4Z00-NS400 |
|---|---|
| Fattore di forma | OSFP, porta singola, parte superiore piatta |
| Velocità dati | 400 Gb/s (4x100G-PAM4) o 200 Gb/s (2x100G-PAM4) |
| Lunghezza d'onda | 850 nm |
| Portata massima | 50 m (OM4), 30 m (OM3) |
| Potenza massima (400G) | 8,5 W |
|---|---|
| Potenza massima (200G) | 5,5 W |
| Modalità a basso consumo | < 2,0 W |
| Tensione di alimentazione | 3,3 V ±5% |
| Temperatura della cassa | da 0°C a +70°C |
| Dispositivo host | Adattatori NVIDIA ConnectX-7/OSFP |
|---|---|
| Connettore ottico | 1 x MPO-12/APC |
| Gestione | CMIS 4.0, OSFP MSA |
| Sicurezza laser | Classe 1M |
| RoHS | Conforme |
- Ridimensionamento intelligente della potenza: l'auto-negoziazione unica riduce la potenza di ~35% quando si opera in modalità 200G, riducendo direttamente OPEX e carico termico nel telaio del server.
- Flessibilità di implementazione: un SKU del ricetrasmettitore supporta due livelli di velocità comuni (400G e 200G), semplificando il ricambio e consentendo una scalabilità graduale della larghezza di banda della rete.
- Ottimizzazione dell'ecosistema: come parte della soluzione end-to-end NVIDIA, è rigorosamente convalidato con gli adattatori ConnectX-7 e gli switch Quantum-2/Spectrum-4 (serie mq9700), garantendo affidabilità plug-and-play.
- Integrazione termica superiore: il design a parte superiore piatta è progettato specificamente per il sistema di gestione termica delle schede ConnectX-7, garantendo un funzionamento stabile a pieno carico.
- Supporto del protocollo a prova di futuro: il firmware a doppio protocollo elimina la necessità di inventari separati di ricetrasmettitori InfiniBand ed Ethernet.
Sosteniamo ogni scheda di rete e componente che forniamo con un quadro di servizi completo:
- Garanzia: garanzia completa del produttore. Informarsi sugli accordi sul livello di servizio (SLA) estesi.
- Stock e consegna globali: i prodotti sono disponibili dal nostro ampio inventario globale, supportando ordini sia di piccole che di grandi volumi con una logistica affidabile.
- Supporto tecnico: accesso al nostro team tecnico esperto per la consulenza pre-vendita e il supporto all'integrazione post-vendita, disponibile 24 ore su 24.
- Progettazione di soluzioni: assistenza con l'architettura del sistema e la pianificazione della compatibilità per implementazioni complesse che coinvolgono switch e adattatori NVIDIA.
- Compatibilità: verificare la compatibilità dell'adattatore host (NVIDIA ConnectX-7 con gabbia OSFP). Non utilizzare negli switch o nelle DPU BlueField-3.
- Gestione di fibre e cavi:
- Utilizzare solo fibra multimodo OM3 o OM4 con connettori MPO-12/APC.
- Utilizzare sempre cavi crossover di tipo B per collegamenti diretti da ricetrasmettitore a ricetrasmettitore.
- Tenere i cappucci antipolvere ottici quando le porte non sono in uso.
- Maneggio e pulizia:
- Osservare le precauzioni ESD.
- Pulire le estremità del connettore MPO con strumenti approvati prima dell'accoppiamento per prevenire la contaminazione, la causa principale dei problemi di collegamento.
- Non toccare mai direttamente la ghiera ottica.
- Sicurezza laser: questo è un prodotto laser di classe 1M. Non fissare la porta ottica o visualizzare con strumenti ottici.
- Ambiente operativo: garantire un flusso d'aria adeguato attorno all'adattatore ConnectX-7 per mantenere la temperatura della cassa del ricetrasmettitore entro l'intervallo da 0°C a +70°C.
