MMA4Z00-NS trasmettitore ottico mellanox Compatibile 800G 2xSR4 OSFP PAM4 850nm 50m
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | Ricetrasmettitore ottico MMA4Z00-NS di Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| tecnologia: | Infiniband ed Ethernet | Velocità massima: | 800 GB/s |
| Lunghezza: | 50m | Intervallo di temperatura: | 0 ° C a +70 ° C. |
| nome: | Ricetrasmettitore ottico Mellanox MMA4Z00-NS Compatibile 800G 2XSR4 OSFP PAM4 850nm 50m Infiniband N | Parole chiave: | Ricetrasmettitore ottico Mellanox |
| Evidenziare: | Trasmettitore ottico Mellanox OSFP 800G,MMA4Z00-NS trasmettitore 2xSR4 PAM4,Trasmettitore Mellanox 850nm con garanzia |
||
Descrizione di prodotto

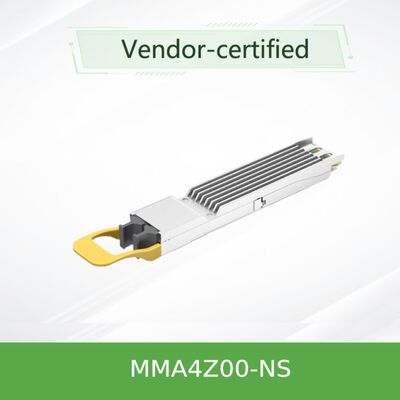

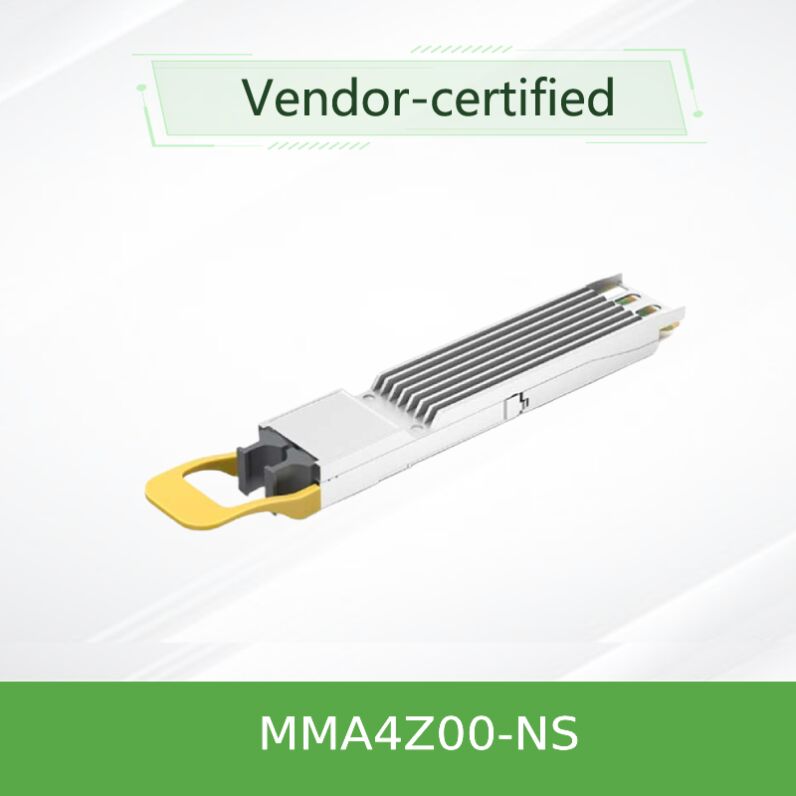

L'OSFP Twin-Port SR8 Optical Transceiver NVIDIA MMA4Z00-NS da 800 Gb/s offre la soluzione definitiva per schede di rete ad alta densità e larghezza di banda per i data center AI e HPC di nuova generazione.
L'MMA4Z00-NS non è solo una scheda di rete; è un passo avanti in termini di densità ed efficienza. Racchiude due motori transceiver NDR da 400 Gb/s indipendenti in un singolo fattore di forma OSFP, raddoppiando di fatto la densità delle porte di switch come la piattaforma mq9700. Ciò consente 64 porte da 400G in un telaio a 32 slot, riducendo drasticamente lo spazio rack e la complessità del cablaggio supportando automaticamente sia i protocolli InfiniBand che Ethernet.
L'NVIDIA MMA4Z00-NS è un ricetrasmettitore ottico da 800 Gigabit al secondo (Gb/s), a doppia porta, con fattore di forma OSFP, progettato per applicazioni a fibra multimodo (SR8) a corto raggio. Ogni modulo ospita due ricetrasmettitori completi da 400 Gb/s, offrendo una larghezza di banda aggregata di 800 Gb/s all'host mq9700 o a uno switch simile tramite un singolo connettore elettrico, fornendo al contempo due interfacce ottiche MPO-12/APC indipendenti.

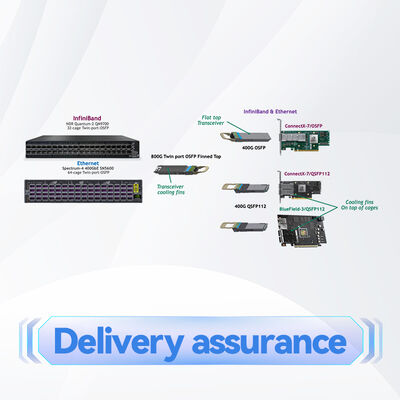

Progettato specificamente per gli switch NVIDIA Quantum-2 NDR InfiniBand e Spectrum-4 400GbE raffreddati ad aria, utilizza un guscio "finned-top" per una migliore gestione termica. Una variante flat-top (MMA4Z00-NS-FLT) è disponibile per sistemi raffreddati a liquido e piattaforme DGX H100.
- Supporto Dual-Protocol: Attiva automaticamente il firmware InfiniBand o Ethernet in base allo switch host
- Alta Densità: Due porte 400G in uno slot OSFP, massimizzando l'utilizzo della piastra frontale dello switch
- Prestazioni: 800G aggregati (2x400G) utilizzando la modulazione 100G-PAM4 per corsia su 8 canali basati su VCSEL
- Portata: Fino a 50 metri su fibra multimodo OM4, 30 metri su OM3 (con due pannelli di permutazione)
- Efficienza Energetica: Dissipazione di potenza massima di 17 W, con una modalità di sospensione a basso consumo a 2,0 W
- Hot-Pluggable: Pienamente conforme agli standard di gestione OSFP MSA e CMIS 4.0

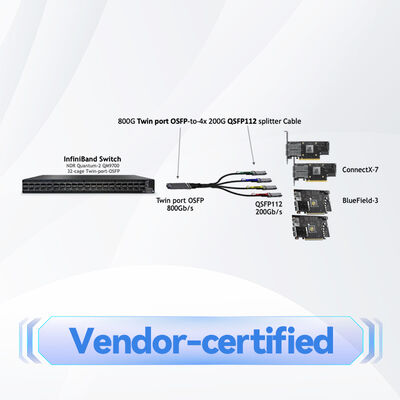

- Connettività Flessibile: Supporta sia cavi in fibra dritti che splitter 1:2 per configurazioni di collegamento 400G o 200G
- Fattore di Forma e Gestione: Conforme alla specifica OSFP MSA Rev. 1.12 e alla specifica dell'interfaccia di gestione comune (CMIS) 4.0
- Modulazione: 100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) per corsia elettrica e ottica
- Motore Ottico: Array VCSEL (Vertical-Cavity Surface-Emitting Laser) da 850 nm per la trasmissione multimodo
- Connettore: Orientamento verticale brevettato dei doppi connettori MPO-12/APC (Angled Physical Contact) per adattarsi al design a doppia porta, riducendo al minimo la riflessione posteriore
- Diagnostica: Monitoraggio diagnostico digitale (DDM) completo per il monitoraggio in tempo reale di temperatura, tensione, polarizzazione TX e potenza ottica per corsia
Il ricetrasmettitore funziona come un sofisticato convertitore elettro-ottico. Sul lato host (ad esempio, uno switch mq9700), riceve 8 corsie di segnali elettrici 100G-PAM4. Internamente, due motori transceiver identici elaborano quattro corsie ciascuno.
Flusso del Processo: Ingresso elettrico (PAM4) → Driver e array laser (conversione E/O) → Luce a 850 nm in fibra multimodo → Ricevitore remoto (conversione O/E) → Segnale elettrico in uscita.
Ognuna delle due porte ottiche utilizza un connettore MPO a 12 fibre, ma attiva solo 8 fibre (4 per la trasmissione, 4 per la ricezione). Per collegare direttamente due ricetrasmettitori, sono necessari "cavi in fibra crossover di tipo B", che scambiano internamente le coppie di fibre Tx e Rx per allineare correttamente i trasmettitori con i ricevitori.
- Interconnessione Switch-to-Switch: Crea un collegamento da 800G tra due switch o due collegamenti 400G indipendenti per switch separati
- Connettività server ad alta densità: Collega uno switch a più adattatori NVIDIA ConnectX-7 e/o BlueField-3 DPU
- Fabric cluster AI/GPU: Ideale per la creazione di reti a bassa latenza e larghezza di banda elevata per i sistemi NVIDIA DGX H100 e la comunicazione GPU-to-GPU su InfiniBand
- Spine-Leaf del data center consolidato: Massimizza la densità della larghezza di banda negli strati di aggregazione e core dei fabric Ethernet
| Attributo | Specifiche |
|---|---|
| Modello del Prodotto | MMA4Z00-NS (Finned Top) |
| Fattore di Forma | OSFP Twin-Port |
| Velocità Dati Aggregata | 800 Gb/s (2 x 400 Gb/s) |
| Modulazione | 100G-PAM4 per corsia |
| Lunghezza d'onda ottica | 850 nm VCSEL |
| Portata massima fibra (OM4) | 50 metri |
| Tipo di connettore | 2 x MPO-12/APC |
| Supporto Protocollo | NDR InfiniBand / 400Gb Ethernet |
| Consumo energetico (Max) | 17 Watt |
| Modalità a basso consumo | < 2,0 Watt |
| Tensione di alimentazione | 3,3 V ±5% |
| Temperatura della cassa operativa | da 0°C a +70°C |
| Classe di sicurezza laser | Classe 1M |
| Piattaforme Compatibili | Switch NVIDIA Quantum-2, Spectrum-4 (serie mq9700) |
- Densità di porte senza pari: Raddoppia il conteggio effettivo delle porte 400G per telaio switch rispetto ai ricetrasmettitori a porta singola, offrendo una maggiore efficienza CapEx e dello spazio rack
- Agilità del protocollo: Un singolo SKU serve sia ambienti InfiniBand che Ethernet, semplificando l'inventario e offrendo flessibilità a prova di futuro
- Gestione intelligente dell'alimentazione: Se utilizzato con cavi splitter per collegamenti 200G, segnala automaticamente alla scheda di rete all'estremità opposta di ridurre l'alimentazione da 8 W a 5,5 W, ottimizzando l'utilizzo complessivo dell'energia del sistema
- Ottimizzazione end-to-end NVIDIA: Rigorosamente testato e convalidato all'interno dell'ecosistema NVIDIA, garantendo prestazioni e affidabilità garantite
- Design di raffreddamento migliorato: Il guscio finned-top è progettato specificamente per prestazioni termiche ottimali in ambienti switch ad alta densità e raffreddati ad aria
Supportato dall'esperienza decennale della nostra azienda e da un solido team tecnico, forniamo un supporto completo per questa e altre soluzioni di schede di rete premium:
- Garanzia: Si applica la garanzia standard del produttore. Opzioni di supporto estese disponibili
- Disponibilità: In stock con inventario pronto per la spedizione, a supporto di ordini di grandi volumi
- Supporto tecnico: Consulenza clienti 24 ore su 24, 7 giorni su 7 e assistenza tecnica post-vendita
- Servizi di integrazione: Guida esperta sull'implementazione all'interno di ambienti di rete NVIDIA e multi-vendor
- Logistica globale: Spedizione affidabile con tracciamento accurato della consegna
Compatibilità: Verificare la compatibilità dello switch host (ad esempio, serie mq9700). Utilizzare solo con gabbie OSFP consigliate da NVIDIA.
Tipo di fibra: Utilizzare fibra multimodo OM3 o OM4. Assicurarsi che la polarità della fibra sia corretta utilizzando cavi crossover di tipo B per collegamenti diretti da ricetrasmettitore a ricetrasmettitore.
Maneggio: Tenere sempre i cappucci protettivi antipolvere sulle porte ottiche quando non sono collegati. Pulire i connettori MPO con strumenti approvati prima dell'inserimento per prevenire la contaminazione, una delle principali cause di guasti ai collegamenti. Osservare le precauzioni ESD (scarica elettrostatica) durante la manipolazione.
Ambientale: Funzionare entro l'intervallo di temperatura della cassa specificato (da 0°C a 70°C). Assicurare un flusso d'aria adeguato nello switch per la versione finned-top.
Sicurezza laser: Questo è un prodotto laser di Classe 1M. Non fissare le aperture ottiche aperte o utilizzare strumenti ottici per visualizzare il raggio.
Sequenziamento dell'alimentazione: Il modulo è hot-pluggable, ma assicurarsi che l'alimentazione e la messa a terra del sistema host soddisfino le specifiche per evitare danni.
