Mellanox MAM1Q00A-QSA QSFP+ a SFP+ Adapter Network Interface Converter
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MAM1Q00A-QSA |
| Documento: | MAM1Q00A-QSA.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MAM1Q00A-QSA | Forma: | Cuboide |
|---|---|---|---|
| Energia: | Singola potenza 3.3V | Dynamix QSA: | QSFP+ a SFP+ |
| Temperatura operativa: | 0 ℃ - 70 ℃ | Tecniche: | CMI |
| Tecnologia: | Supporto IB ed ETH | Marchio: | Mellanox |
| Evidenziare: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
Descrizione di prodotto

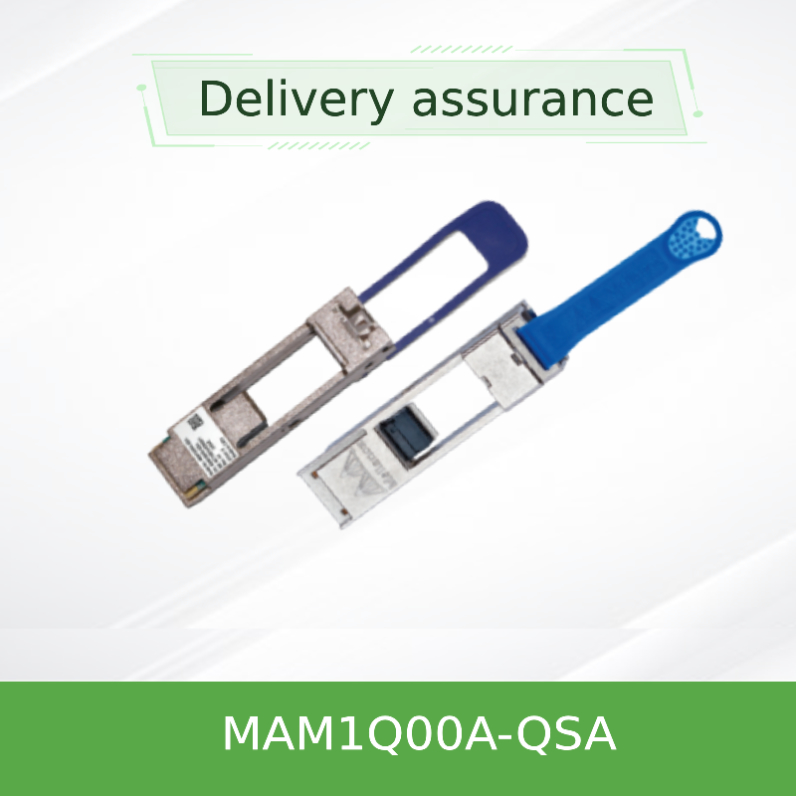

Mellanox MAM1Q00A-QSA DynamiX QSFP+ ad SFP+ Adapter
Conversione di interfaccia di rete ad alte prestazioni
L'adattatore Mellanox DynamiX MAM1Q00A-QSA fornisce una connettività senza soluzione di continuità tra le porte QSFP+ a quattro corsie e i ricevitori o i cavi SFP+ a una sola corsia.Questo innovativo adattatore di rete consente un'integrazione conveniente di diverse tecnologie di interfaccia di rete mantenendo prestazioni e affidabilità ottimali.
Compatibilità con più fornitori
Funziona con tutti i principali fornitori di moduli ottici e cavi in rame ad attacco diretto
Conformità alle norme
La conformità completa alle norme QSFP+ MSA SFF-8436 e SFP+ MSA SFF-8418/8419
Caratteristiche del prodotto
Specificità fisiche
- Fattore di forma QSFP+ con contenitore SFP+
- Meccanismo di chiusura sicuro per collegamenti affidabili
- Progettazione di impedenza abbinata (impedenza caratteristica 90-110Ω)
- Costruzione conforme alla RoHS
- Architettura a bassa perdita di inserimento
Caratteristiche delle prestazioni
- Interoperabilità indipendente dal fornitore
- Percorso diretto alla memoria SFP
- Interfaccia di gestione I2C conforme alla SFF-8636
- Supporta trasmettitori 10GbE SFP+ e 1GbE SFP
- Patente registrata #7934,959
Norme tecniche e protocolli
L'adattatore di rete MAM1Q00A-QSA implementa protocolli standard per garantire una ampia compatibilità:
- QSFP+ MSA SFF-8436- Quad Small Form-factor Pluggable conformità alle specifiche
- SFP+ MSA SFF-8418/8419- Accordo multi-fonte di piccole dimensioni
- SFF-8636- Specifica dell'interfaccia di gestione per la lettura dei dati del ricevitore SFP
- Interfaccia di gestione I2C- Protocollo di comunicazione standard per la gestione dei dispositivi
- Conformità RoHS- Risponde alle direttive sulla limitazione delle sostanze pericolose
Principio operativo
L'adattatore DynamiX QSA funziona come convertitore di interfaccia fisica ed elettrica tra diversi fattori di forma.mentre le tre corsie rimanenti sul connettore QSFP+ rimangono disconnesseQuesta soluzione intelligente di schede di rete mantiene l'integrità del segnale attraverso una progettazione di impedenza abbinata e una perdita minima di inserimento.
L'adattatore fornisce l'accesso diretto alla memoria del ricevitore SFP collegato tramite l'interfaccia di gestione I2C, consentendo la piena compatibilità con i sistemi di gestione esistenti e le schede di interfaccia di rete.Questo approccio garantisce che il trasmettitore o il cavo SFP+ collegato funzioni come se fosse direttamente collegato a una porta SFP+ nativa.
Scenari di applicazione
Migrazione del Data Center
Collegare le porte QSFP+ di commutazione 40GbE alle porte NIC SFP+ dei server 10GbE durante gli aggiornamenti delle infrastrutture, fornendo un percorso di transizione flessibile della scheda di rete.
Integrazione tra più fornitori
Abilitare la connettività tra apparecchiature di diversi produttori in cui i tipi di porta non corrispondono, fungendo da soluzione di adattamento di rete universale.
Specifiche tecniche
Guida alla selezione del modello
Vantaggi competitivi
Compatibilità universale
A differenza delle soluzioni specifiche del fornitore, questo adattatore di rete funziona con tutti i principali produttori di moduli ottici e cavi in rame adattabile direttamente,fornire una flessibilità senza precedenti in ambienti di fornitori misti.
Affidabilità comprovata
Con una tecnologia brevettata e test approfonditi, questo adattatore per schede di rete offre prestazioni e durabilità costanti in ambienti di rete esigenti.
Servizio e supporto
- Garanzia:Garanzia limitata di 1 anno per l'hardware che copre la riparazione o la sostituzione di parti
- Disponibilità:In magazzino con possibilità di spedizione immediata
- Supporto tecnico:Consulenza pre-vendita completa e assistenza tecnica post-vendita
- Assicurazione della qualità:Test approfonditi per soddisfare i severi requisiti di qualità prima della spedizione
- Politica di reso:Garanzia di soddisfazione di 30 giorni con semplice processo di reso
Domande frequenti
Quali tipi di ricevitori sono compatibili con il MAM1Q00A-QSA?
L'adattatore supporta sia i transceiver 10GbE SFP+ che i transceiver 1GbE SFP conformi al Small Form-factor Pluggable (SFP) Transceiver Multi-source Agreement (MSA).È indipendente dal fornitore e funziona con tutti i principali produttori di moduli ottici.
Questo adattatore può essere utilizzato con cavi di rame adattabili direttamente?
Sì, il MAM1Q00A-QSA supporta sia i ricevitori ottici che i cavi in rame (DAC) con connettori SFP +, rendendolo un accessorio per schede di rete versatile per vari requisiti di connettività.
Qual è la differenza tra i modelli di temperatura standard e quelli estesi?
La versione standard MAM1Q00A-QSA funziona da 0°C a 70°C, mentre la versione estesa MAM1Q00A-QSA_E supporta temperature da -10°C a 85°C.che lo rende adatto per applicazioni industriali e ambienti difficili.
L'adattatore richiede driver o configurazioni speciali?
No, l'adattatore è completamente passivo e non richiede driver o configurazione.
Linee guida per l'installazione e il funzionamento
Considerazioni importanti
- Assicurarsi che la dimensione della scheda di sgancio SFP+/SFP A10 (lunghezza dell'area di conservazione del componente/maschera di saldatura) sia superiore a 6,0 mm per evitare danni durante l'inserimento
- Non tentare di inserire i ricevitori SFP a testa in giù in quanto ciò potrebbe danneggiare il contenitore dell'adattatore
- Verificare la compatibilità con specifici modelli di schede di interfaccia di rete e di switch prima della distribuzione
- Mantenere le condizioni di funzionamento entro gli intervalli di temperatura e umidità specificati
- Utilizzare le opportune precauzioni ESD durante l'installazione e la manipolazione
- Per applicazioni a temperatura prolungata, selezionare la variante MAM1Q00A-QSA_E specificamente progettata per ambienti difficili
